Высокопроизводительный двухшпиндельный, двухревольверный токарный центр.
Станок обеспечивает непрерывную и одновременную обработку для выполнения обеих конечных операций на одном станке благодаря зеркальному расположению бабки и револьверной головки, а также гибкой системе портальных загрузчиков для перехода между обоими шпинделями.
Высокопроизводительный двухшпиндельный, двухревольверный токарный центр. Станок обеспечивает непрерывную и одновременную обработку для выполнения обеих конечных операций на одном станке благодаря зеркальному расположению бабки и револьверной головки, а также гибкой системе портальных загрузчиков для перехода между обоими шпинделями.
ВМЕСТИМОСТЬ
Поворотная поперечная станина <D360 мм
Качающаяся каретка <D200 мм
Длина токарной обработки до 240 мм
Диаметр точения пруткового материала до <D52 мм Одиночная заготовка до <D200 мм
Тип станины цельная чугунная
Xl-ось/Zl-ось 260 мм/450 мм
X2-ось/Z2-ось 260мм/450мм
Тип направляющих 40 мм TAIWAN шарико-винтовая пара 45 мм TAIWAN линейная направляющая
Ось Z/X До 25 м/мин
Точность обработки ±0,005 мм
Шероховатость поверхности <Ra 1.6pm
Конусность носовой части шпинделя A2-6/A2-5
Скорость 6000 об/мин
Двигатель шпинделя Мощность главного двигателя IlKW/подшпинделя 11KW
Тип цанги Гидравлическая цанга
Револьверная головка Внешний диаметр хвостовика режущего инструмента Револьверная головка №1: BMT5512-Station Револьверная головка №2: BMT5512-Station 20мм*20мм
УПРАВЛЕНИЕ ЧПУ
Контроллер FANUC
ЭЛЕКТРОПИТАНИЕ
Общая мощность 35 кВт
Напряжение 380 В переменного тока 50 Гц
РАЗМЕРЫ
Габариты (л/б/ч) 2700 мм*2500 мм*2100 мм
Масса 5300 кг
![]() |
![]() |
![]() |
![]() |
Интеграция двух двухкоординатных токарно-револьверных станков в один станок сопоставима с использованием двух токарных центров, но требует примерно на 30% меньше площади. Это идеальный вариант для цехов с ограниченной площадью.
Цельнолитое чугунное основание представляет собой настоящую наклонную станину с высокой жесткостью и гашением вибраций под углом 35 градусов, обеспечивающую большую массу при малой занимаемой площади. Большая масса означает повышенную жесткость и лучший теплоотвод для работы с материалами повышенной твердости, такими как быстрорежущая сталь.
Запатентованная конструкция корпуса станка сочетает в себе один токарный станок с ЧПУ фиксированного типа и один токарный станок с ЧПУ швейцарского типа при минимальной занимаемой площади. Для главного шпинделя используется 12-позиционная силовая револьверная головка BMT55 с перемещениями по осям X1-Axis / Z1-Axis: 260 мм/450 мм. Для подшпинделя установлена 10-позиционная револьверная головка BMT55 с ходом шпинделя X2-Axis / Z2-Axis: 260 мм/450 мм.
Одновременное выполнение таких операций, как точение, сверление, нарезание резьбы и контурная обработка, позволяет сократить цикл обработки и повысить эффективность производства. Сдвоенные шпиндели расположены либо параллельно друг другу, либо их патроны обращены друг к другу в зависимости от требований к обработке.
Главный шпиндель - электрический, с функцией оси C, высокой скоростью, высокой точностью и низкой вибрацией, что позволяет точно обрабатывать заготовки. Каждый подшипниковый узел шпинделя перед установкой был протестирован на динамическую балансировку, чтобы обеспечить стабильность работы на высокой скорости.
Оснащен тайваньской 40-мм шарико-винтовой направляющей и 45-мм линейной направляющей для обеспечения точности и низкого уровня вибрации при перемещении инструментальной каретки.
Система автоматической смазки обеспечивает плавность и долговечность работы трансмиссии.

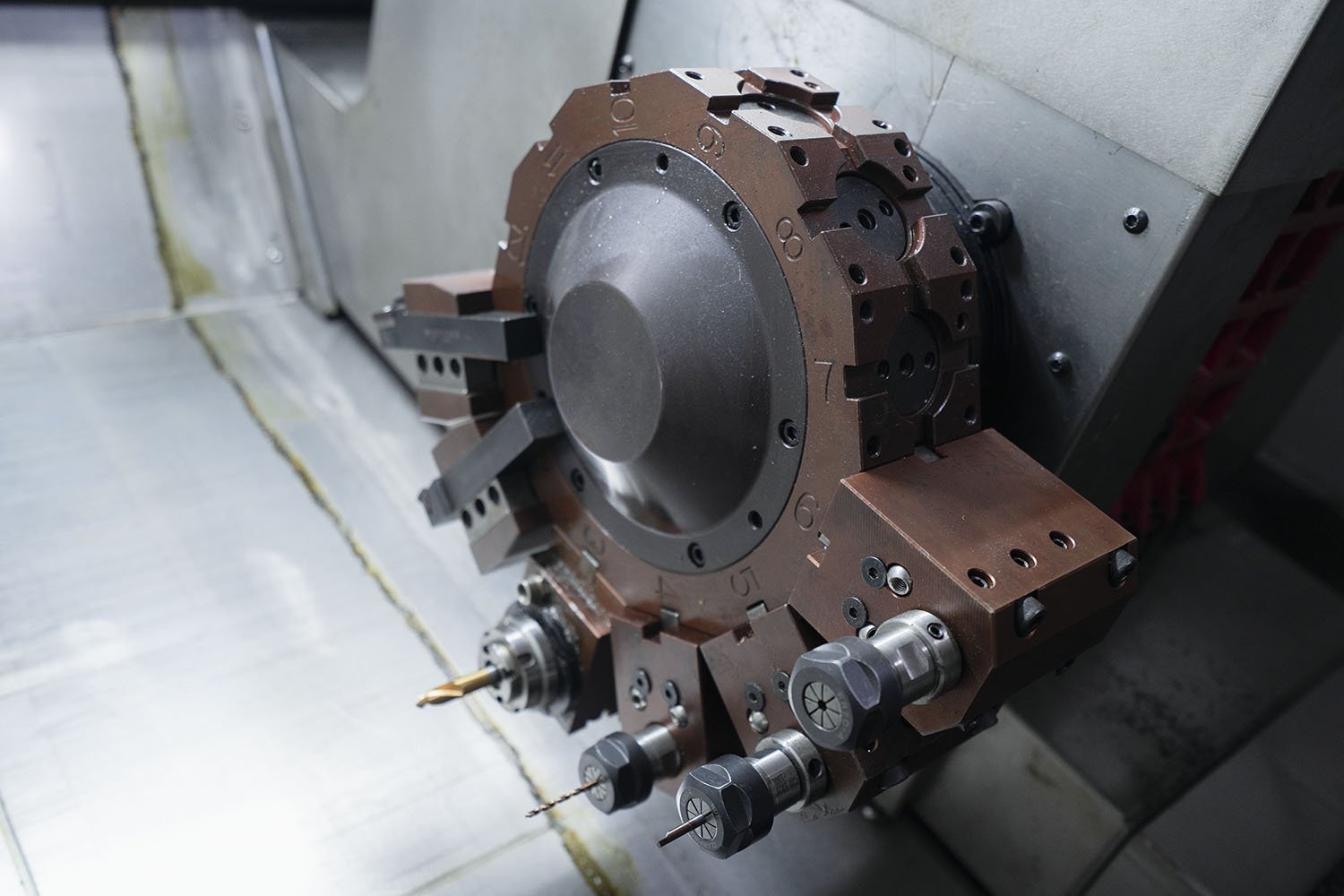

Главный шпиндель оснащен силовой револьверной головкой BMT 55 с 12 станциями, а субшпиндель - силовой револьверной головкой BMT 55 с 12 станциями.
Система ЧПУ FANUC CNC в сочетании с качественными электрическими деталями обеспечивает быстроту работы и долговечность использования.
Приложение
Центральная перегородка, позволяющая токарным центрам D-52 функционировать как два станка в одном, делает их столь эффективными при обработке деталей с патроном. Загрузка и выгрузка деталей с одной стороны не мешает обработке на другом шпинделе. Станок даже может одновременно выполнять две совершенно разные программы обработки деталей на каждом из своих шпинделей, что позволяет конкурировать с ним в процессе токарной обработки двусторонних деталей за один установ с латунью, бронзой, алюминием, сталью, нержавеющей сталью и жестким пластиком с материалом прутка до φ52 мм или отдельных заготовок до φ200 мм. Эта модель позволяет повысить максимальную производительность за счет оптимизации процесса.
Двухшпиндельный, двухревольверный токарный центр с ЧПУ – это современное оборудование, которое позволяет производить высокоточную обработку деталей с минимальными затратами времени и сил. Он является незаменимым помощником для механических производств, где требуется быстрый и качественный монтаж и обработка деталей.
Основными преимуществами двухшпиндельного, двухревольверного токарного центра с ЧПУ являются:
- Высокая производительность. Благодаря наличию двух шпинделей и двух револьверов, этот токарный центр позволяет одновременно обрабатывать две детали, что значительно ускоряет процесс производства.- Высокая точность обработки. ЧПУ система позволяет установить нужные параметры обработки и следить за их выполнением на протяжении всего процесса. Это гарантирует высокую точность обработки и минимизирует возможность ошибок.
- Универсальность. Двухшпиндельный, двухревольверный токарный центр с ЧПУ может обрабатывать детали различных форм и размеров, что делает его универсальным инструментом для производства различных изделий.
- Экономия времени и сил. Благодаря высокой производительности и точности обработки, этот токарный центр позволяет значительно сократить время и силы, затрачиваемые на производство деталей.
Наша компания предлагает широкий выбор моделей двухшпиндельных, двухревольверных токарных центров с ЧПУ, которые отличаются высокой производительностью, надежностью и удобством использования. Мы гарантируем качество нашей продукции и предоставляем гарантию на все модели токарных центров. Обращайтесь к нам и получите надежный инструмент для профессионального производства деталей.
Кроме того, наша компания предоставляет услуги по обслуживанию и ремонту токарных центров, а также обучению персонала работе на этом оборудовании. Мы гарантируем квалифицированное обслуживание и быстрое решение любых проблем, связанных с работой токарных центров.
Если вы хотите увеличить производительность своего производства и получить высококачественные детали, то обратитесь к нам и мы поможем вам выбрать и установить лучший двухшпиндельный, двухревольверный токарный центр с ЧПУ. Мы гарантируем высокое качество продукции и квалифицированный сервис.
