Модель SL-25 оснащена увеличенным размахом перемещения по осям X и Z, а также прочными и точными закаленными линейными направляющими, обеспечивающими широкий рабочий диапазон для различных компоновок инструмента, например, возможность боковой обработки под напряжением по оси X. Благодаря собственной системе управления SmartBrian™ с ЧПУ программирование с имитацией ЧПУ очень удобно для пользователя.
|
Технические данные
|
|
ПРОИЗВОДИТЕЛЬНОСТЬ
|
|
Качели через поперечную станину
|
Φ350 мм
|
|
Качели над кареткой
|
φ80 мм
|
|
Длина поворота
|
До 180 мм
|
|
Диаметр точения
|
Стержневые материалы до Φ25 мм
Одиночная заготовка до Φ50 мм
|
|
Тип станины
|
Наклонная станина 30°
|
|
ПУТЕШЕСТВИЯ
|
|
Ось Z
|
180 мм
|
|
Ось X
|
500 мм
|
|
Тип направляющей
|
25 мм тайваньский шариковый винтовой стержень
25 мм тайваньская линейная направляющая
|
|
Ось Z / X
|
До 20 м/мин
|
|
Точность обработки
|
±0,01 мм
|
|
Шероховатость поверхности
|
≤Ra 1,6 мкм
|
|
ШПИНДЕЛЬ
|
|
Конусность носа шпинделя
|
A2-4
|
|
Скорость
|
4000 об/мин
|
|
Мощность двигателя шпинделя
|
Серводвигатель мощностью 2,2 кВт
|
|
Тип цанги
|

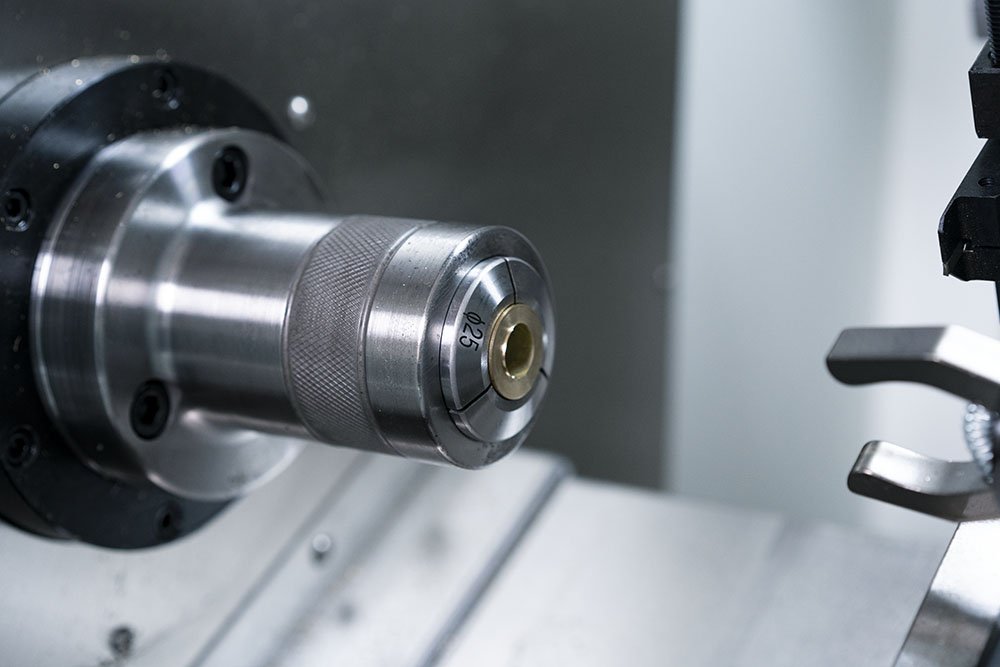

Гидравлическая цанга
|
|
Инструменты
|
|
Инструмент бандажного типа
|

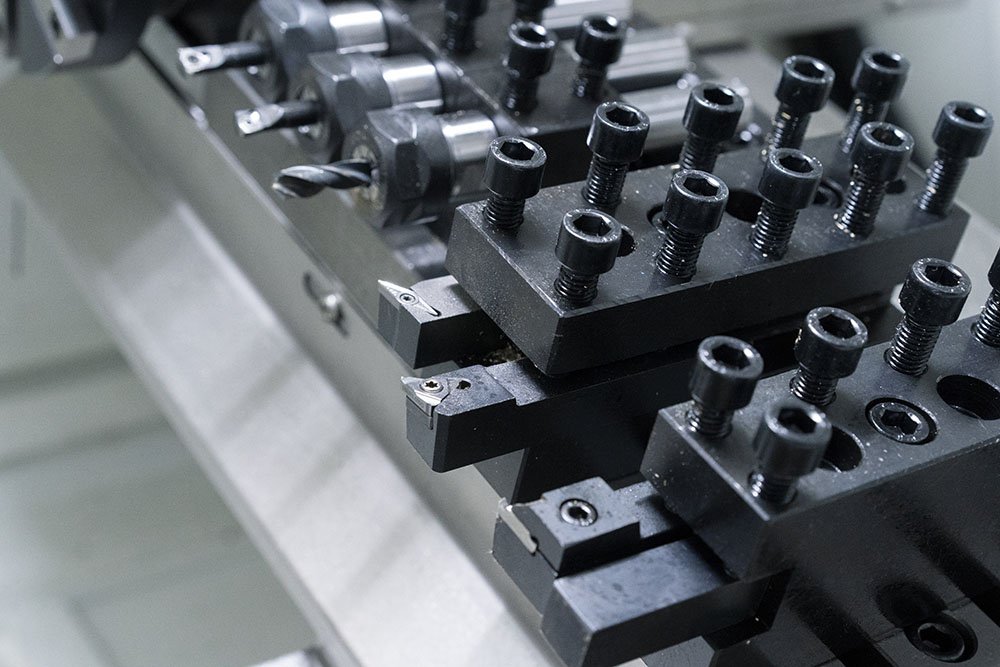

5 держателей инструментов типа Gang
|
|
Наружный диаметр хвостовика режущего инструмента
|
16 мм * 16 мм
|
|
УПРАВЛЕНИЕ С ЧПУ
|
|
Контроллер
|
Система ЧПУ SmartBrain™
Дополнительно: GSK или SYNTEC
|
|
ИСТОЧНИК ПИТАНИЯ
|
|
Общая мощность
|
3,5 кВт
|
|
Напряжение
|
380 В переменного тока 50 Гц
|
|
РАЗМЕРЫ
|
|
Размеры (Д/Ш/В)
|
1400 мм * 1200 мм * 1650 мм
|
|
Вес
|
1500 кг
|
|
|
Характеристики
|
-
Токарный станок с ЧПУ промышленного уровня с мощным главным шпинделем и высококачественными тайваньскими линейными направляющими 25 мм гарантирует идеальную долговечность и повторяемость.
-
Запатентованная конструкция токарного станка с наклонной станиной 30° оптимизирует максимальную рабочую область при минимальной занимаемой площади.
-
Увеличенный ход по оси X до 500 мм и оси Z до 180 мм позволяет использовать боковые токарные станки для сложной многозадачной обработки.
-
Гидравлическая цанга со сквозным отверстием не только обеспечивает надежную фиксацию токарного станка, но и сводит к минимуму время простоя.
-
Обучение контроллеру ЧПУ SmartBrian ™ предоставляется нашим клиентам бесплатно для упрощения программирования с интуитивно понятным моделированием ЧПУ.
-
Автоматическая система смазки и охлаждения для легкого терморегулирования в процессе токарной обработки.
|
|
Опционально
|

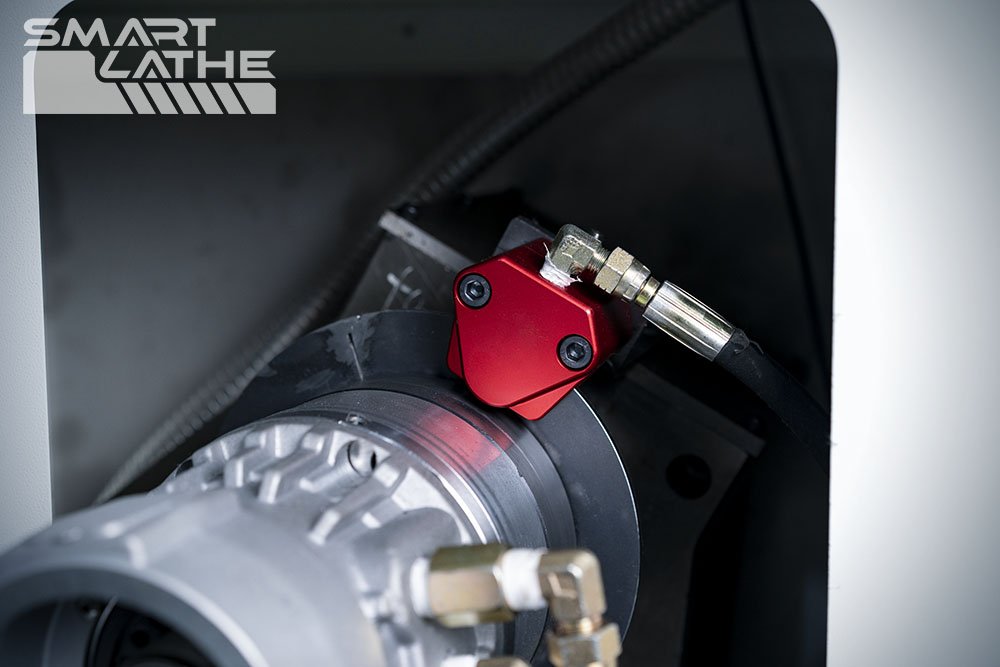

Тормоз шпинделя
|

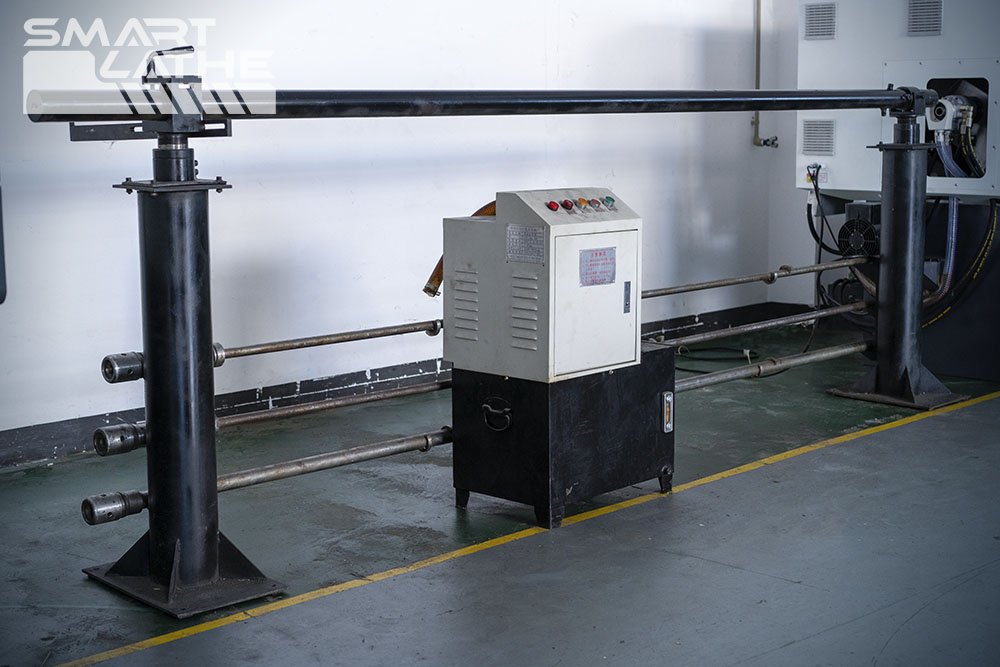

Автоматический податчик прутков
|

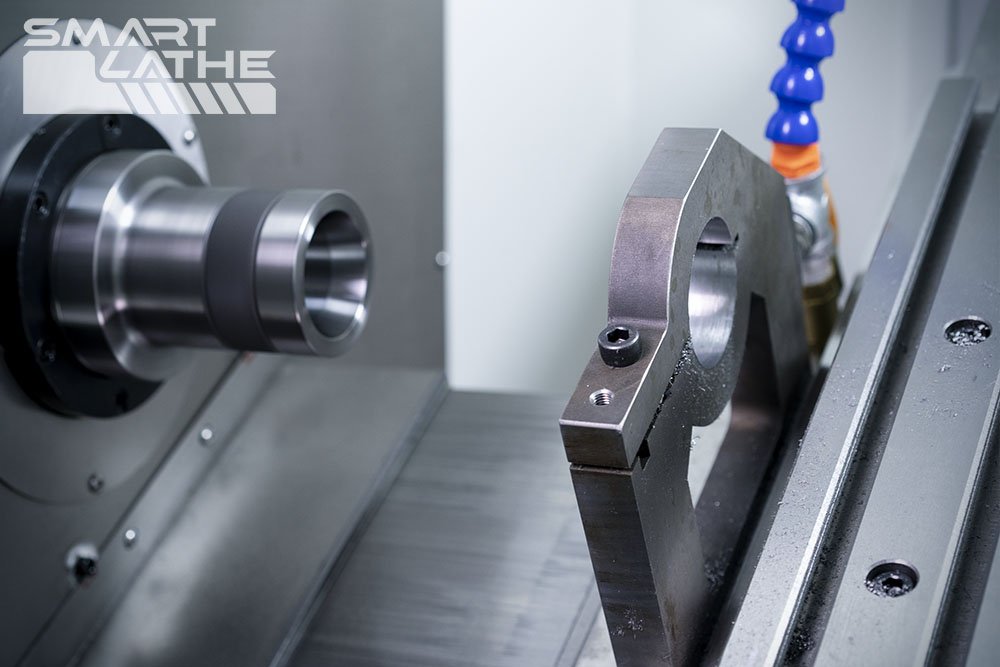

Фиксированная направляющая втулка
|
3-кулачковый патрон
|
Шаговый инструмент
|

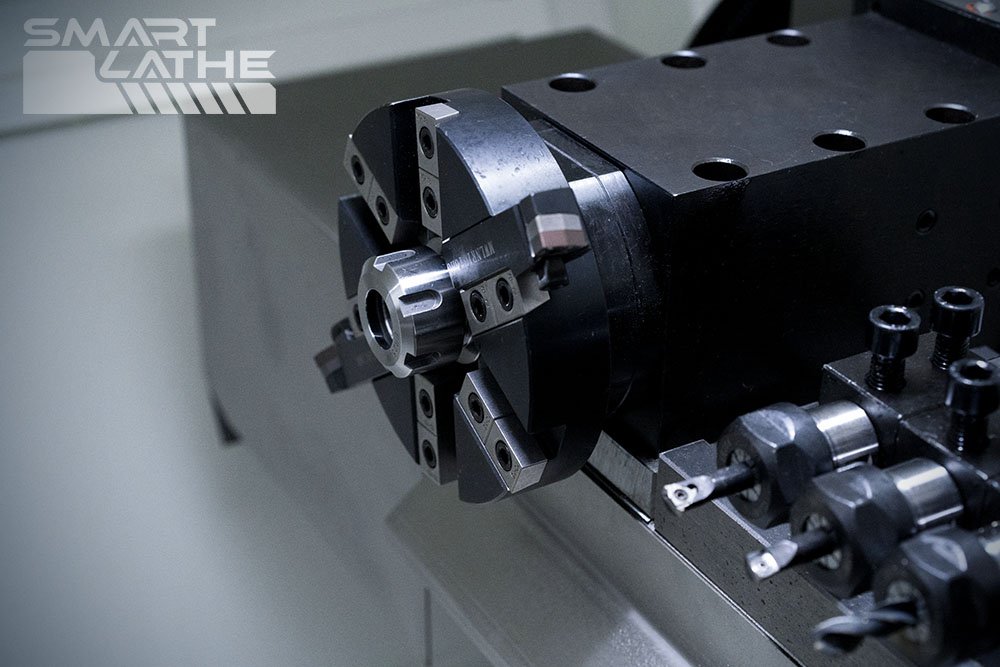

Многоугольное фрезерование
|
|
Применение
Лучший выбор для серийного и массового производства шайб, болтов, валов, заклепок, прокладок, втулок, ниппелей, фитингов из нержавеющей стали, фитингов для труб, светильников, колесных шпилек и т. Д. с медью, алюминием, сталью, нержавеющей сталью и жестким пластиком и т. Д. с диаметром стержней макс. Φ25 мм или с диаметром отдельных заготовок макс. φ350 мм (размер патрона макс. Φ40 мм).
Тематическое исследование
Конфигурация: В SL-25 устанавливается 3-кулачковый гидравлический патрон, устройство со ступенчатым приводом (2 вала) и функция C-axis Заготовка: Готовый фланец изготовлен из нержавеющей стали диаметром 80 мм с внутренней резьбой M50 и гладкими торцевыми поверхностями, с тремя отверстиями для винтов M5, равномерно расположенными и скошенными с помощью кольца SS диаметром 80 мм. *
Заготовка: Готовый фланец изготовлен из нержавеющей стали диаметром 80 мм с внутренней резьбой M50 и гладкими торцевыми поверхностями, с тремя отверстиями для винтов M5, равномерно расположенными и скошенными с помощью кольца SS диаметром 80 мм.
Процесс обработки: нарезание внутренней резьбы, облицовка, сверление, снятие фасок.
токарная обработка нержавеющей стали на станке SL-25 со ступенчатым токарным устройством
