SL-36 оснащен высокоскоростным шпинделем с частотой вращения 4000 об/мин, обеспечивающим мощность 4 л.с. для обработки в тяжелых условиях. Благодаря большому рабочему диапазону с широким перемещением по оси X / Z, он может быть сконфигурирован с широким спектром инструментов, таких как боковые токарные станки, оси Y для нарезания канавок, сверления и радиальной резки по внешнему виду. Многопозиционная револьверная головка, многоугольное фрезерное устройство для накатки, нарезания резьбы и торцевого фрезерования на торцевой поверхности.
Технические данные
ПРОИЗВОДИТЕЛЬНОСТЬ
Качели через поперечную станину
Φ350 мм
Качели над кареткой
Φ100 мм
Длина поворота
До 230 мм
Диаметр поворота
Стержневые материалы до Φ36 мм
Одиночная заготовка до Φ50 мм
Тип станины
Наклонная станина 30°
ПУТЕШЕСТВИЯ
Ось Z
230 мм
Ось X
600 мм
Тип направляющей
25 мм тайваньский шариковый винтовой стержень
25 мм тайваньская линейная направляющая
Ось Z / X
До 20 м/мин
Точность обработки
±0,01 мм
Шероховатость поверхности
≤Ra 1,6 мкм
ШПИНДЕЛЬ
Конусность носа шпинделя
A2-4
Скорость
4000 об/мин
Мощность двигателя шпинделя
Серводвигатель мощностью 3 кВт
Тип цанги
Гидравлическая цанга
Инструменты
Инструмент бандажного типа
5 держателей инструментов типа Gang
Наружный диаметр хвостовика режущего инструмента
16 мм * 16 мм
УПРАВЛЕНИЕ С ЧПУ
Контроллер
Система ЧПУ SmartBrain™
Дополнительно: GSK или SYNTEC
ИСТОЧНИК ПИТАНИЯ
Общая мощность
5 кВт
Напряжение
380 В переменного тока 50 Гц
РАЗМЕРЫ
Размеры (Д/Ш/В)
1750 мм * 1350 мм * 1800 мм
Вес
1800 кг
Характеристики
Все конструктивные детали токарного станка SL-36 изготовлены из высококачественного чугуна, хорошо закалены и снимают напряжение, что гарантирует длительный срок службы. Надежность.
Полностью закрытая камера для водонепроницаемой и безопасной обработки. Эта модель предназначена для реализации различных автоматических решений, таких как масляная ванна, воздушная ванна, виброплита и автоматическая загрузка/выгрузка совместно с роботизированной рукой.
SL-36 оснащен жесткой станиной с углом наклона 30 градусов, высокоточными линейными направляющими 25 калибра и шлифовальным шариковым винтом, что способствует более быстрому удалению стружки и скорости работы.
Токарный станок SL-36 имеет просторную рабочую зону для оснащения множеством рабочих инструментов, которые обеспечивают многоосевое фрезерование и токарную обработку, а также функциональность фрезерования по оси Y вне центра.
Рабочая длина оси X достигает 600 мм. Инструмент группового типа значительно повышает эффективность одноразовой обработки.
Гидравлическая система зажима с дисковым тормозом (опция) обеспечивает жесткость при токарно-фрезерной обработке в тяжелых условиях и управление всей осью C на 360°.
Доступны различные варианты крепления токарного станка с различными размерами отверстий шпинделя и патронов.
Опционально

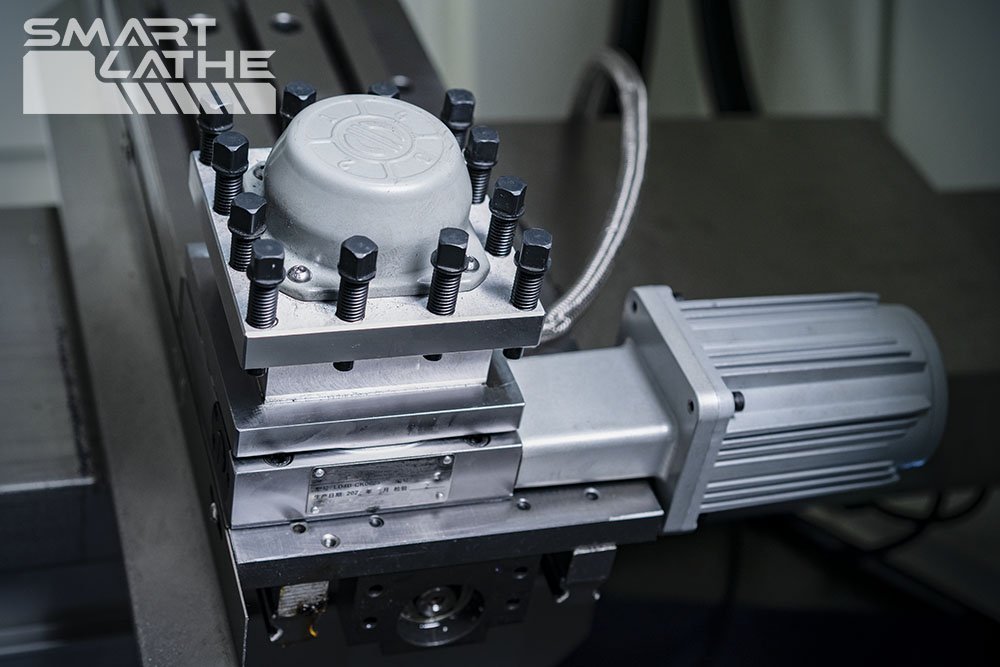

Револьверная головка с 4 инструментами
Автоматический податчик прутков
Фиксированная направляющая втулка
3-кулачковый патрон
Шаговый инструмент
Многоугольное фрезерование
4-валовые токарные станки

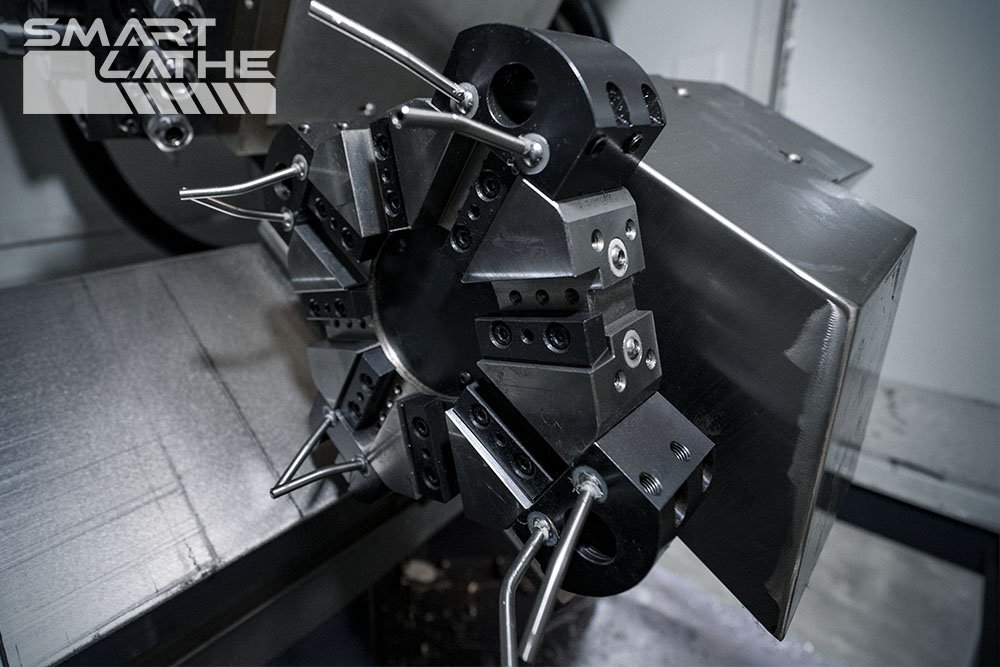

Револьверная головка для инструментов 6/8/10
Применение
SL-36 обеспечивает как двухосную высокоточную токарную обработку, так и возможности сложных многозадачных операций, таких как жесткая токарная обработка, коническая токарная обработка, отрезка, торцевание, растачивание, нарезание канавок, развертка, сверление, нарезание резьбы, накатка и т.д. Легко обрабатывать прутки диаметром не более 36 мм или отдельные заготовки диаметром не более 350 мм (размер патрона макс. Φ50 мм).
Тематическое исследование
Конфигурация: В SL-36 устанавливается</span><em> гидравлический сборщик, устройство боковой фрезеровки по оси Y и функция C-оси Заготовка: Обточка небольшого рабочего колеса диаметром Φ32 мм из латунного стержня диаметром φ32 мм *
Процесс обработки: токарная обработка, нарезание резьбы, облицовка, фрезерование, отрезка.
