Когда дело доходит до высокопроизводительной и высокоточной обработки сложных токарных деталей, наш SL-46 стал эталоном в отрасли. Благодаря прочной конструкции станка, очень жесткой конструкции и встроенному программному обеспечению этот станок удобен в использовании даже для машинистов начального уровня. Сверхбольшая рабочая зона, обеспечивающая просторное пространство для рабочей оснастки, которая обеспечивает многоосевое фрезерование и токарную обработку, а также возможность фрезерования по оси Y вне центра.
|
Технические данные
|
|
ПРОИЗВОДИТЕЛЬНОСТЬ
|
|
Качели через поперечную станину
|
Φ350 мм
|
|
Качели над кареткой
|
Φ100 мм
|
|
Длина поворота
|
До 230 мм
|
|
Диаметр точения
|
Стержневые материалы до Φ46 мм
Одиночная заготовка до Φ50 мм
|
|
Тип станины
|
Наклонная станина 45°
|
|
ПУТЕШЕСТВИЯ
|
|
Ось Z
|
230 мм
|
|
Ось X
|
700 мм
|
|
Тип направляющей
|
25 мм тайваньский шариковый винтовой стержень
25 мм тайваньская линейная направляющая
|
|
Ось Z / X
|
До 20 м/мин
|
|
Точность обработки
|
±0,01 мм
|
|
Шероховатость поверхности
|
≤Ra 1,6 мкм
|
|
ШПИНДЕЛЬ
|
|
Конусность носа шпинделя
|
A2-4
|
|
Скорость
|
4000 об/мин
|
|
Мощность двигателя шпинделя
|
Серводвигатель мощностью 3,7 кВт
|
|
Тип цанги
|
Гидравлическая цанга
|
|
Инструменты
|
|
Инструмент бандажного типа
|
5 держателей инструментов типа Gang
|
|
Наружный диаметр хвостовика режущего инструмента
|
16 мм * 16 мм
|
|
УПРАВЛЕНИЕ С ЧПУ
|
|
Контроллер
|
Система ЧПУ SmartBrain™
Дополнительно: GSK или SYNTEC
|
|
ИСТОЧНИК ПИТАНИЯ
|
|
Общая мощность
|
6 кВт
|
|
Напряжение
|
380 В переменного тока 50 Гц
|
|
РАЗМЕРЫ
|
|
Размеры (Д/Ш/В)
|
2000 мм * 1400 мм * 1950 мм
|
|
Вес
|
2500 кг
|
|
|
Характеристики
|
-
Токарно-фрезерный станок с ЧПУ SL 46 предназначен для многозадачной обработки сложных деталей при максимальной производительности и минимизации времени простоя.
-
Большой рабочий объем, обеспечивающий просторное пространство для работы с рабочей оснасткой, которая позволяет выполнять многоосевое фрезерование и токарную обработку, а также многопозиционное фрезерование по оси Y вне центра.
-
Наклонная станина под углом 45 градусов с линейной направляющей значительно повышает точность и стабильность процесса токарной обработки, а также удобна для удаления стружки.
-
Гидравлическая система зажима обеспечивает жесткость при токарной обработке и фрезеровании в тяжелых условиях с полным контролем точности по оси C.
-
Системы управления ЧПУ SmartBrain независимо спроектированы и разработаны компанией Smartlathe, которая является ведущей в отрасли панелью управления станками с ЧПУ в Китае. Возможно либо универсальное G-code/ M-code (EIA/ ISO), либо разговорное программирование. Его легко освоить и запустить.
-
Для устройства подачи прутков, портального загрузочного устройства или роботизированных манипуляторов доступны автоматические решения.
|
|
Опционально
|
Автоматический податчик прутков
|
3-кулачковый патрон
|
Шаговый инструмент
|
Револьверная головка с 4 инструментами
|
Револьверная головка для инструментов 6/8/10
|
Многоугольное фрезерование
|
4-валовые токарные станки
|
10 инструментальных приспособлений под напряжением
|
|
Применение

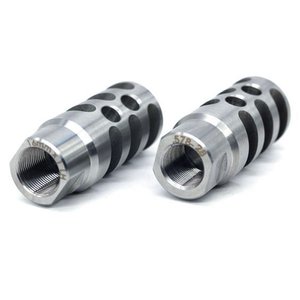

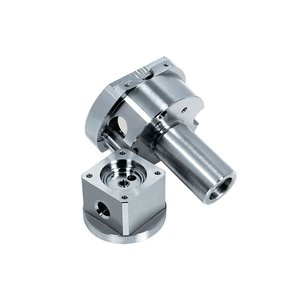

Токарно-фрезерный станок SL 46 с ЧПУ обеспечивает высокую скорость вращения (4000 об / мин) и высокую мощность (5 л.с.), что позволяет большинству токарных станков работать с автоматикой, медицинским, аэрокосмическим, полупроводниковым, промышленным оборудованием, нефтью и газом и т. Д., удерживая диаметр стержнямакс. Φ46 мм или отдельные заготовки макс. Φ50 мм.SL46-токарная обработка-применение-01
Тематическое исследование
Конфигурация: В SL-46 устанавливается гидравлический сборщик, устройство для фрезерования по оси Y и устройство для обработки торцевой стороны под напряжением (4 инструмента), а также функция C-axis*
Заготовка: токарная обработка алюминиевого основания диаметром Φ33 мм из прутковых материалов диаметром φ36 мм
Процесс обработки: токарная обработка, облицовка, фрезерование, сверление, нарезание резьбы, отрезание.
Продолжительность обработки: в течение 40 секунд
