Таблица идентификации носа шпинделя токарного станка
21.09.2023
Сорт D: Camlock
Корпус штифтов camlock имеет D-образный вырез. Они используются для крепления патрона к шпинделю токарного станка.
На патронах D1-3 - D1-4 и переходных планшайбах имеется три штифта camlock.
На переходных пластинах и патронах D1-5 - D1-15 имеется шесть штифтов.
Токарь устанавливает патрон, вставляя штифты фиксатора в шпиндель токарного станка, вытягивая штифты внутрь для плотного прилегания патрона к шпинделю и вращая ключом кулачок внутри шпинделя.
|
Spindle Nose Size |
A |
B |
C |
D |
E |
F |
|
D1-3 |
92 |
53.983 |
11 |
32 |
3x15.1 |
70.6 |
|
D1-4 |
117 |
63.521 |
11 |
34 |
3x16.7 |
82.6 |
|
D1-5 |
146 |
82.573 |
13 |
38 |
6x19.8 |
104.8 |
|
D1-6 |
181 |
106.385 |
14 |
45 |
6x23 |
133.4 |
|
D1-8 |
225 |
139.731 |
16 |
50 |
6x26.2 |
171.4 |
|
D1-11 |
298 |
196.883 |
18 |
60 |
6x31 |
235 |
|
D1-15 |
403 |
285.791 |
19 |
70 |
6x35.7 |
330.2 |
|
D1-20 |
546 |
412.795 |
21 |
82 |
6x42.1 |
463.6 |

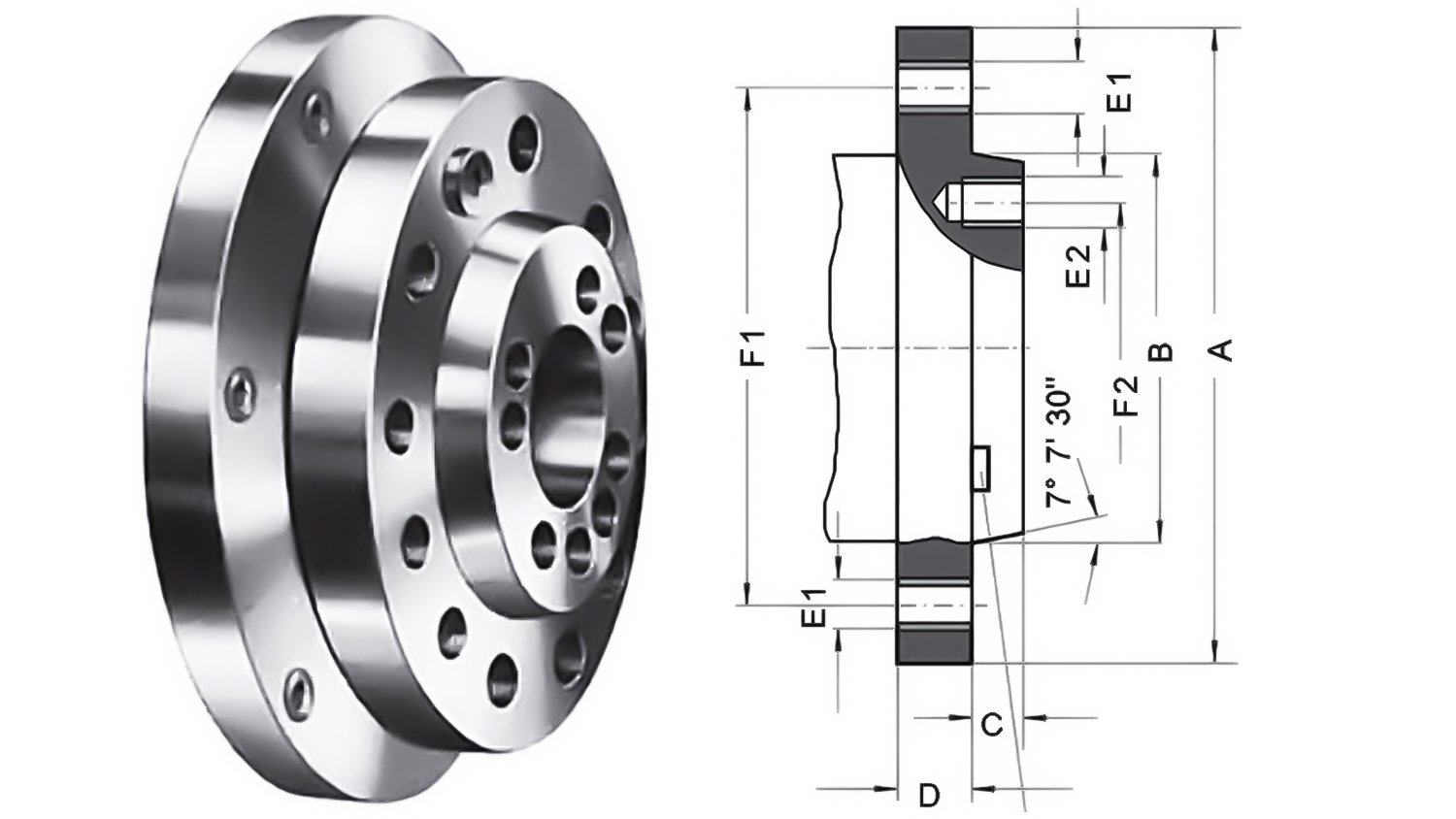

Тип A1 - короткий конус
Резьбовые отверстия по внешней окружности болта и резьбовые отверстия по внутренней окружности болта.
|
Spindle Nose Size |
A |
B |
C |
D |
E1 |
F1 |
E2 |
F2 |
|
A1-5 |
133.4 |
82.575 |
14.288 |
22.2 |
11x7/16-14 UNC |
104.8 |
8x7/16-14 UNC |
61.9 |
|
A1-6 |
165.1 |
106.390 |
15.875 |
25.4 |
11x1/2-13 UNC |
133.4 |
8x1/2-13 UNC |
82.6 |
|
A1-8 |
209.5 |
139.735 |
17.462 |
28.6 |
11x5/8-11 UNC |
171.4 |
8x5/8-11 UNC |
111.1 |
|
A1-11 |
279.4 |
196.885 |
19.05 |
34.9 |
11x3/4-10 UNC |
235 |
8x3/4-10 UNC |
165.1 |
|
A1-15 |
381 |
285.8 |
20.638 |
41.3 |
12x7/8-9 UNC |
330.2 |
11x7/8-9 UNC |
247.6 |
|
A1-20 |
520 |
412.8 |
22.225 |
47.6 |
12x1-8 UNC |
463.6 |
11x1-8 UNC |
368.3 |
Тип A2 - короткий конус
На внешней окружности болта имеются резьбовые отверстия, на внутренней окружности болта отверстия отсутствуют.
|
Spindle Nose Size |
A |
B |
C |
D |
E1 |
F1 |
|
A2-3 |
92.1 |
53.985 |
11.1 |
15.9 |
3x7/16-14 UNC |
70.66 |
|
A2-4 |
108 |
63.525 |
11.1 |
19 |
11x7/16-14 UNC |
82.55 |
|
A2-5 |
133.4 |
82.575 |
12.7 |
22.2 |
11x7/16-14 UNC |
104.8 |
|
A2-6 |
165.1 |
106.390 |
14.3 |
25.4 |
11x1/2-13 UNC |
133.4 |
|
A2-8 |
209.5 |
139.735 |
15.9 |
28.6 |
11x5/8-11 UNC |
171.4 |
|
A2-11 |
279.4 |
196.885 |
17.5 |
34.9 |
11x3/4-10 UNC |
235 |
|
A2-15 |
381 |
285.8 |
19 |
41.3 |
12x7/8-9 UNC |
330.2 |
|
A2-20 |
520 |
412.8 |
20.6 |
47.6 |
12x1-8 UNC |
463.6 |

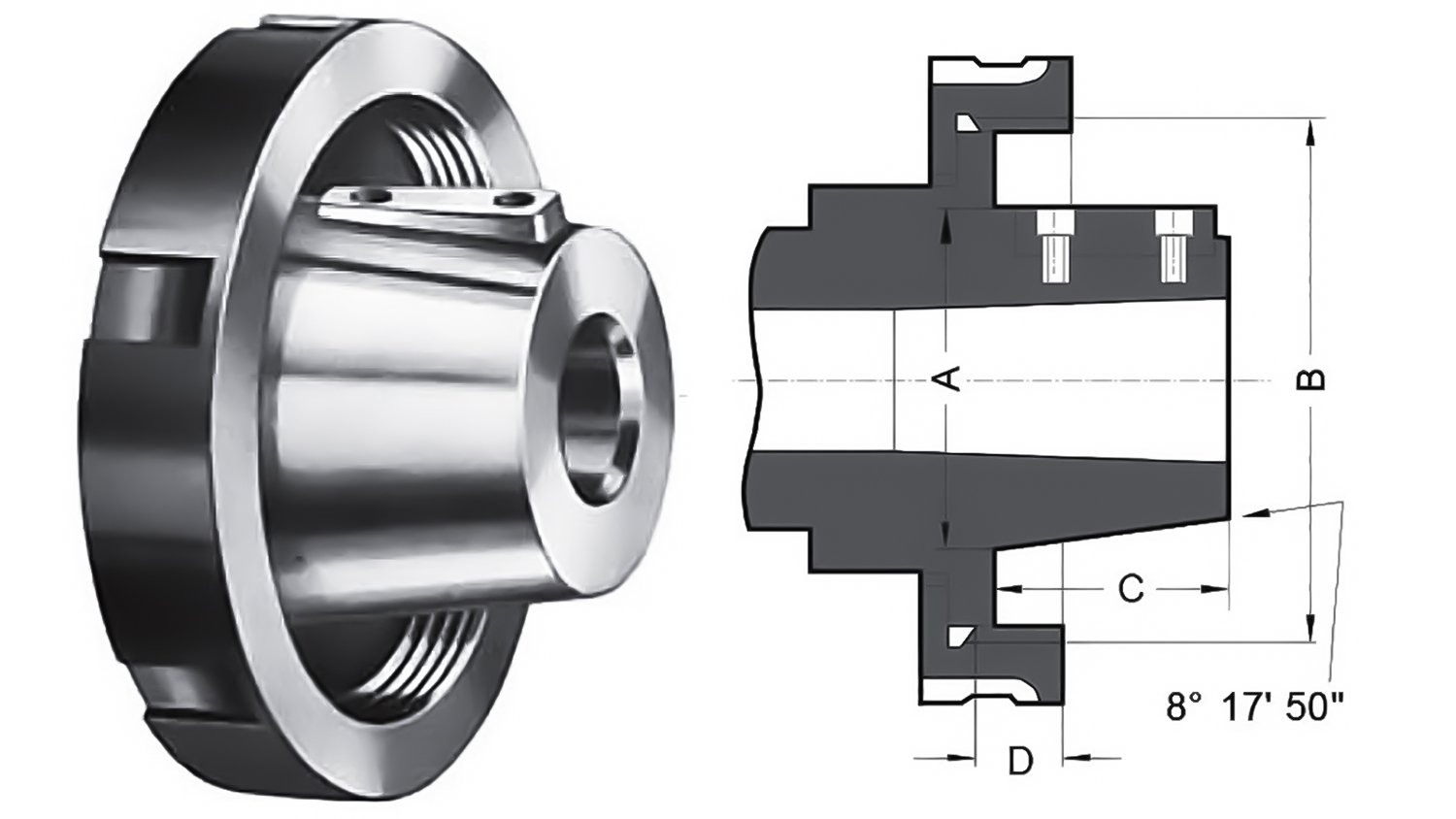

Тип L - длинный конус
Для центрирования и позиционирования фитингов, ключ для позиционирования и фланцевая фиксирующая гайка.
|
Spindle Nose Size |
A |
B |
C |
D |
Drive Key |
|
L00 |
69.850 |
3 3/4-6 UNS |
50.800 |
14.288 |
9.525x38.1 |
|
L0 |
82.550 |
4 1-2/-6 |
60.325 |
15.875 |
9.525x44.45 |
|
L1 |
104.775 |
6-6 UNS |
73.025 |
19.050 |
15.875x60.32 |
|
L2 |
133.350 |
7 3/4-5 UNS |
85.725 |
25.400 |
19.05x73.02 |
|
L3 |
165.100 |
10 3/8-4 UNS |
94.425 |
28.575 |
25.4x82.55 |
Резьбовые пластины
|
A |
B |
C |
D |
E |
F |
|
M 20 |
21 |
30 |
6.3 |
10 |
20 |
|
M 24 |
25 |
36 |
8 |
12 |
24 |
|
M 33 |
34 |
50 |
9 |
14 |
30 |
|
M 39 |
40 |
56 |
10 |
16 |
35 |
|
M 45 |
46 |
67 |
11 |
18 |
40 |
|
M 52 |
55 |
80 |
12 |
20 |
45 |
|
M 60 |
62 |
90 |
14 |
22 |
50 |
|
M 76x6 |
78 |
112 |
16 |
30 |
63 |
|
M 105x6 |
106 |
150 |
20 |
40 |
80 |
