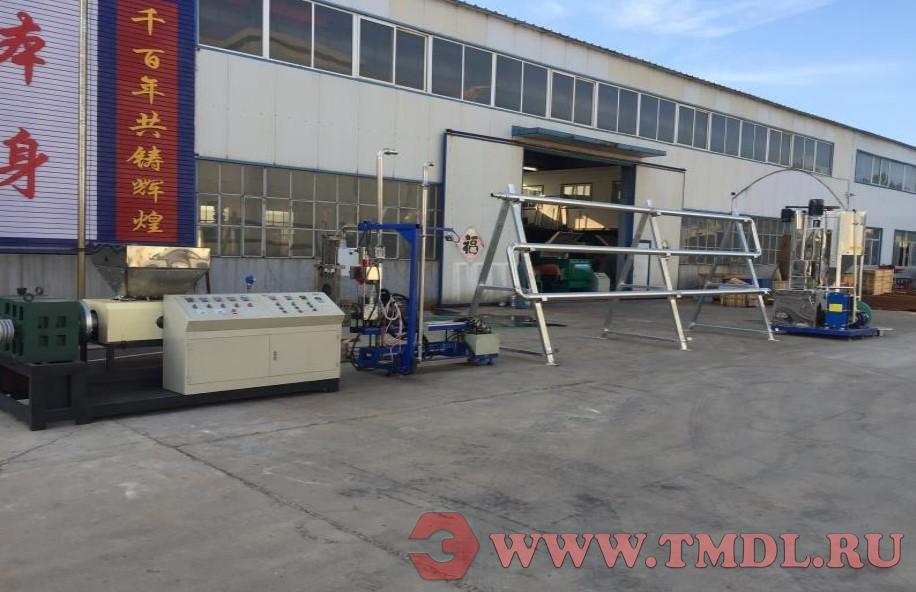

500-литровая линия гранулирования клея

Артикул: CN582
Есть в наличии
  • Вес: 0 кг.
  • Цена:
    155 097 $
  • Старая цена:
    0 $
Купить

Срок производства - 40 дней
Доставка - 25 дней
В стоимость включены пуско-наладочные работы



Данная производственная линия в основном предназначена для производства термоплавких клеев на основе EVA и каучука, таких как:



  • клей для облицовки кромок мебели,

  • герметики,

  • клей для переплета книг,

  • клей для соломинок,

  • клей для антикоррозийной защиты трубопроводов,

  • полиолефины (PP/PE) и другие распространенные термоплавкие клеи,

  • различные термопластичные эластомеры, PA, TPU и т.д.



Преимущества:
Линия имеет комбинированную конструкцию, в которой реакции, экструзия и синтез объединены в единый процесс. Это значительно снижает трудоемкость, обеспечивает высокую эффективность и энергосбережение. Данное оборудование является наиболее передовым на сегодняшний день для производства термоплавких клеев на основе EVA, каучуков и пластиков.

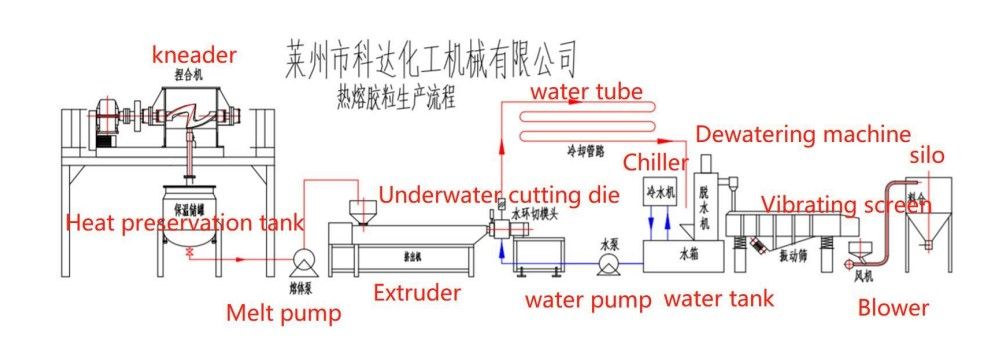

КОМПЛЕКТАЦИЯ

1 Смеситель (месильная машина) 500 л 1 шт.
2 Накопительная емкость 500 л 1 шт.
3 Экструдер 120-го типа 1 шт.
4 Узел подводной грануляции 1 шт.
5 Транспортные охлаждающие трубы и насосы 1 шт.
6 Центрифуга-обезвоживатель и емкость для воды 1 шт.
7 Вибрационное сито 1 шт.
8 Накопительный бункер 1500 л 1 шт.
9 Гидравлическая станция 1 шт.
10 Распределительный электрический шкаф 1 шт.
11 Воздушно-охлаждаемая холодильная машина 20 л.с. 1 шт.
12 Площадка (платформа) 5x3 М 1 шт.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

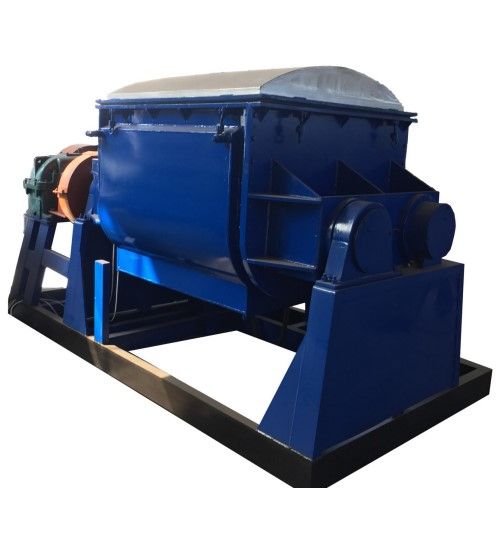

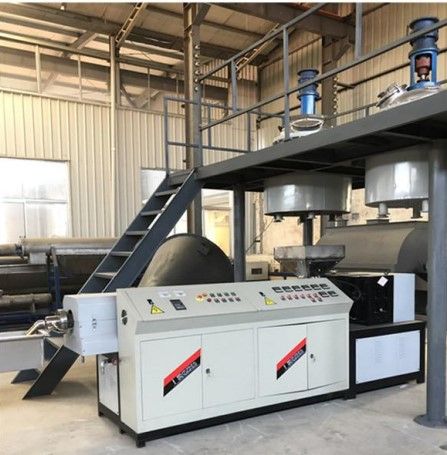

1. Агрегат смесительно-экструзионный 500 л

  • Редуктор: ZLY225 с жесткими зубчатыми колесами.

  • Мощность двигателя: 37 кВт, 4-й класс.

  • Емкость: 300 л.

  • Скорость двойного винта (шнека): 48:26 об/мин.

  • Мощность нагрева: 45 кВт.

  • Способ нагрева: рубашка с теплоносителем (термальное масло), нагрев ТЭНами, автоматическое поддержание температуры по двум зонам.

  • Мощность циркуляционного насоса теплоносителя: 1.5 кВт.

  • Материал корпуса (барабана): Нержавеющая сталь 304, толщина: 10 мм.

  • Материал боковой плиты: Углеродистая сталь, толщина 16 мм, внутренняя стенка облицована нержавеющей сталью 304 толщиной 5 мм.

  • Материал двойного винта (шнека): Основа - сталь 45, наружный слой - нержавеющая сталь 304 толщиной 5 мм.

  • Уплотнение вала: Двойное; безсмазочная манжетное уплотнение и уплотнение из тетрафторэтилена (фторопласта) с внешним водяным охлаждением рубашки.

  • Подшипник вала: 3619 двухрядный самоустанавливающийся подшипник.

  • Уплотнение верхней крышки: Силиконовым резиновым шнуром.

  • Способ открытия крышки: Гидравлический, безопасный и эргономичный.

  • Материал шестерни: Сталь 45, закаленная ТВЧ.

  • Модуль зубчатого колеса: m=10.

  • Габариты корпуса (барабана): 900*900*900 мм (ДШВ).

  • Габаритные размеры смесителя: 3200*1400*1800 мм (ДШВ).

2. Накопительная емкость 500 л

  • Контактирующие с продуктом поверхности из нержавеющей стали марки 304.

  • Нагрев от рубашки с теплоизоляционным слоем, в которой циркулирует термальное масло.

  • Загрузка через шаровой кран DN100.

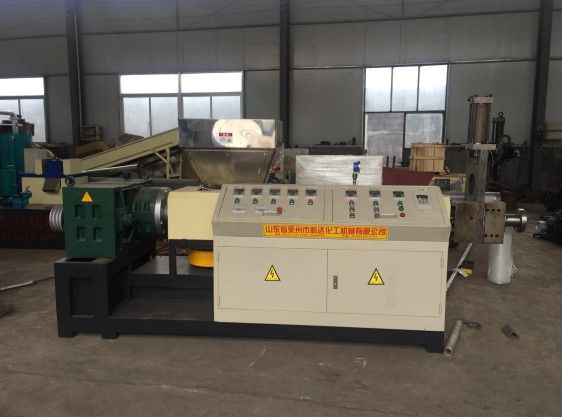

3. Экструзионная часть

  • Редуктор: ZLYJ250 с жесткими зубчатыми колесами.

  • Мощность: 22 кВт, с частотным регулированием.

  • Преобразователь частоты: Alpha.

  • Диаметр шнека: 120 мм.

  • Длина шнека: 2500 мм.

  • Емкость охлаждающей водяной ванны: 200 л.

  • Мощность насоса: 0,75 кВт.

  • Материал цилиндра и шнека: 38CrMoAl (азотирование).

  • Нагрев цилиндра: Нагреватели из нержавеющей стали.

  • Материал фильера: Cr12, азотированная.

  • Тип фильерной плиты: Гидравлическая, с возможностью замены сетки без остановки.

  • Контроль температуры: Автоматический, по 6 зонам (две из которых с водяным охлаждением).

  • Мощность нагрева: 16 кВт.

  • Максимальная скорость шнека: 120 об/мин.

  • Производительность по гранулам: 300-500 кг/ч.

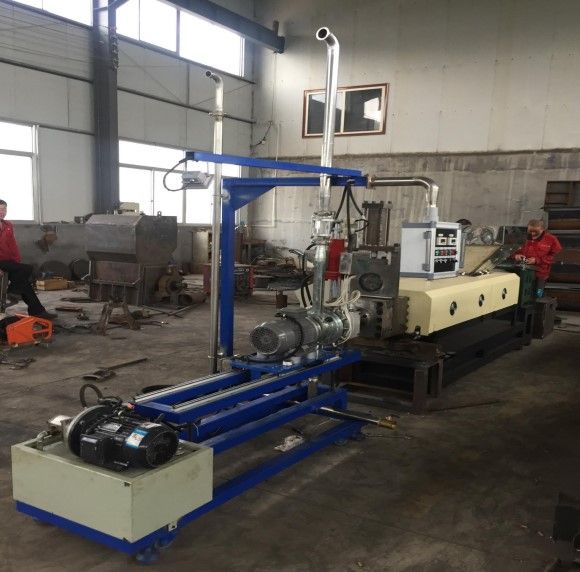

4. Узел подводной грануляции

  • Мощность привода гранулятора: 3 кВт, с частотным регулированием.

  • Форма резки и тип гранулирования: горизонтальное подводное гранулирование.

  • Преобразователь частоты: Alpha.

  • Материал режущей головки: сталь 40Cr, азотированная.

  • Материал ванны резки: нержавеющая сталь 304.

  • Материал фильерной плиты: твёрдый сплав, износостойкий.

  • Количество отверстий в фильерной плите: 24 отверстия диаметром 2,8 мм.

  • Устройство стола ножей и держателя: с лёгким перемещением.

  • Материал режущих ножей: сталь 65Mn.

  • Количество ножей: 5.

  • Форма гранул: сферическая, эллиптическая.

  • Охлаждение гранул: охлаждение в потоке воды.

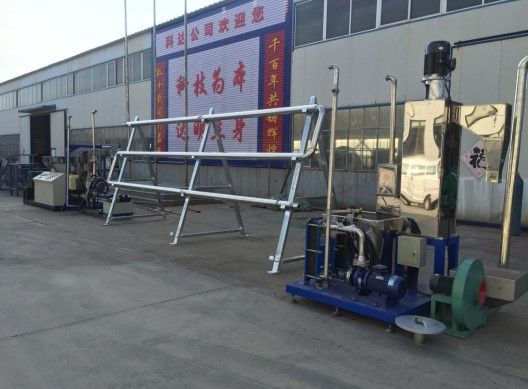

5. Транспортные охлаждающие трубы и насосы

  • Материал охлаждающей трубы: Внутренний диаметр 89 мм, нержавеющая сталь 304.

  • Конструкция трубы: Двухстенная, внешний диаметр 108 мм, нержавеющая сталь 202, с заполнением центра пенополиуретаном (ПУ пеной).

  • Общая длина охлаждающего трубопровода: 30 м (собран из 5 секций по 6 м).

  • Материал стеллажа охлаждения: Труба квадратная 50x30 мм (нержавеющая сталь 202).

  • Длина стеллажа охлаждения: 4 м.

  • Конструкция стеллажа охлаждения: Вертикальная.

  • Мощность насоса: 1,5 кВт.

  • Впускной трубопровод: Труба ПВХ армированная стальной проволокой, диаметр 10 мм.

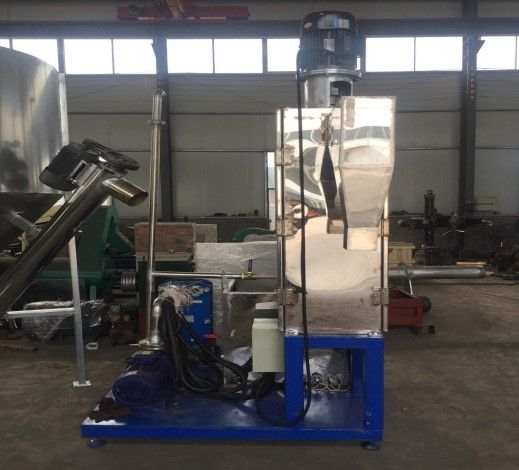

6. Центрифуга-обезвоживатель и емкость для воды

  • Мощность обезвоживателя: 15 кВт

  • Тип обезвоживания: центрифуга непрерывного действия, двухслойная, с заполнением пенополиуретаном (ПУ пеной)

  • Материал: нержавеющая сталь 304

  • Скорость: 1100 об/мин

  • Патрубок слива: наружный диаметр 89 мм, 2 шт. по 2 метра каждый

  • Впускной патрубок: наружный диаметр 89 мм, длина 2,5 м

  • Материал бака охлаждения: нержавеющая сталь 202

  • Габариты бака для воды: 1500*900*800 мм (ДШВ)

  • Двойная теплоизоляция

  • Габариты (обезвоживателя): 1400*800*1700 мм (ДШВ)

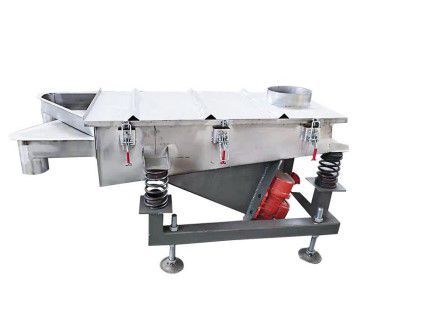

7. Вибрационное сито / вентилируемый бункер

  • Мощность: 0,55 кВт (2 двигателя)

  • Тип просеивания: трехслойное

  • Материал: нержавеющая сталь

  • Габаритные размеры: 1500*600*500 мм (ДШВ)

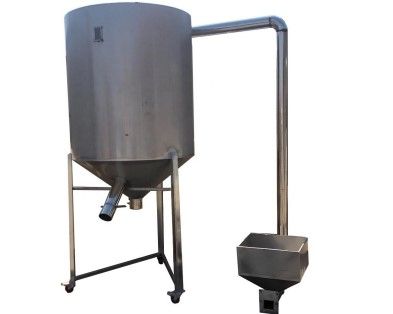

8. Накопительный бункер 1500 л

  • Вентилятор бункера: 2,2 кВт

  • Материал контактирующих поверхностей: нержавеющая сталь 201

  • Полезный объем бункера: 1500 л

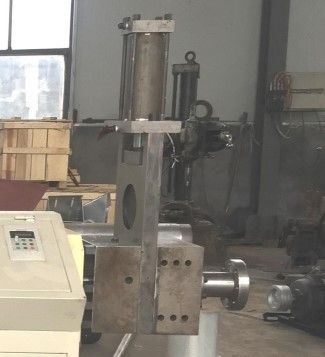

9. Гидравлический сменный фильтр

  • Мощность: 2,2 кВт

  • Тип смены сетки: возвратно-поступательный, с соленоидным клапаном

  • Давление: 25 кПа

  • Модель масляного насоса: шестерёнчатый насос 306

  • Габаритные размеры: 600 мм * 400 мм * 700 мм

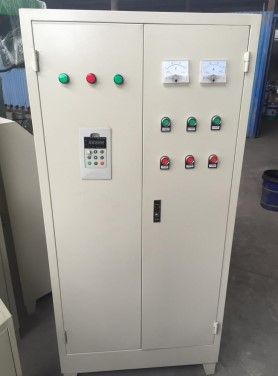

10. Распределительный электрический шкаф

  • Контроллер температуры: цифровой, автоматический.

  • Низковольтная аппаратура: бренд Chint (Китай).

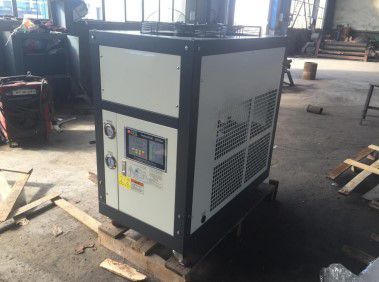

11. Воздушно-охлаждаемая холодильная машина 20 л.с.

12. Платформа

  • Материал: углеродистая сталь

  • Размер: 5 x 3,2 м
