Комплектация
| Автоматический фасовочный автомат | 3000 упаковок/час | 1 | Верхняя рама - нержавеющая сталь, нижняя рама - углеродистая сталь. Все детали, контактирующие с продуктом, выполнены из стали 304. Система управления - Delta. Требования к пневмосистеме: 0.6-0.8 кг/м³, 6 м³/мин. Опорные ножки регулируются. |
| Гидравлическая тележка для размотки пленки | 1 | Возможность вращения на 360°. Предназначена для извлечения упаковочного материала со склада и установки его на оборудование. | |
| Тележка для подачи пленки | 1 | С возможностью вертикального перемещения. Специально разработана для монтажа упаковочных материалов. |

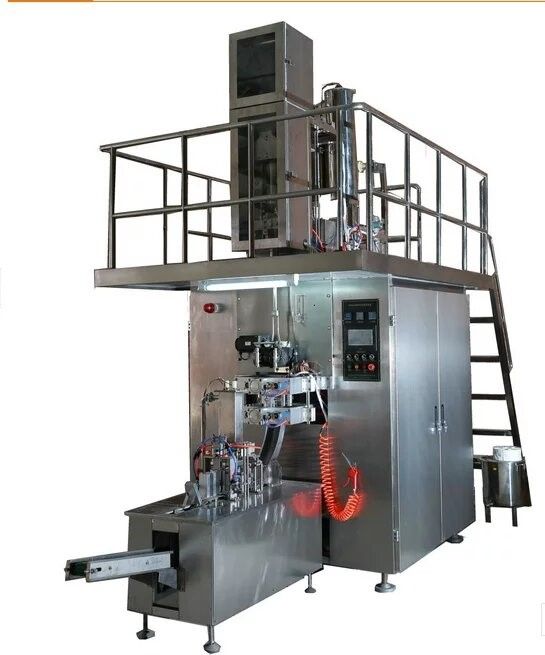

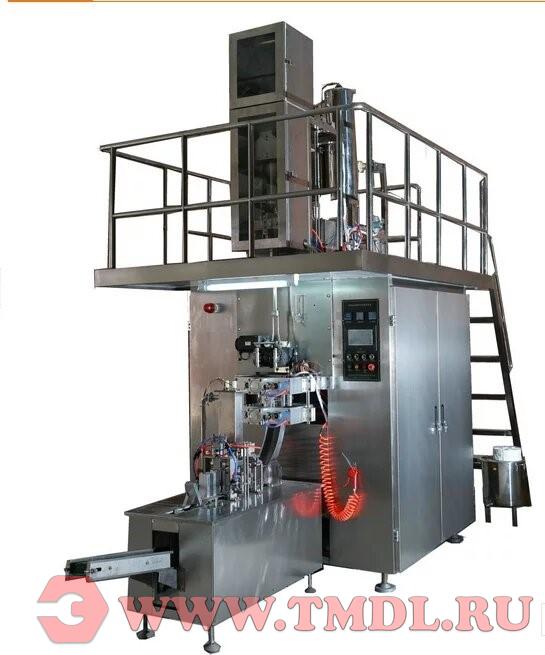

Спецификация автоматической фасовочной системы 200
| № | Наименование | Материал | Бренд | Происхождение |
|---|---|---|---|---|
| 1 | Асептическая камера | Нержавеющая сталь 304 | MINQI | — |
| 2 | Узел предварительного формования | Алюминиевый сплав | MINQI | Китай |
| 3 | Узел розлива (трубки) | Нержавеющая сталь 304 | MINQI | Китай |
| 4 | Система охлаждения | Распределитель из нержавеющей стали | MINQI | Китай |
| 5 | Фасовочное устройство 200 | — | — | — |
| 6 | Высокочастотный источник питания | — | MINQI | Китай |
| 7 | Реле | — | IDEC | Япония |
| 8 | Блок питания 24 В | — | Mean Well | Тайвань (Китай) |
| 9 | Датчик цветной метки | — | MINQI | Китай |
| 10 | Датчики | — | MINQI | Китай |
| 11 | Драйвер шагового двигателя | — | Yongleisa | Китай |
| 12 | Шаговый двигатель | — | Yongleisa | Китай |
| 13 | ПЛК с сенсорным экраном | — | Delta | Китай |
| 14 | Система терморегулирования | — | Huoyu | Китай |
| 15 | Пневмоцилиндры | — | Airtac | Тайвань (Китай) |
| 16 | Электромагнитные клапаны | — | Airtac | Тайвань (Китай) |
| 17 | Прочие комплектующие | — | MINQI | Китай |
Технические характеристики
| Тип упаковки | Многослойная картонная упаковка типа «кирпич» (с алюминиевой фольгой) |
| Производительность | 3000 упаковок/час |
| Объем дозирования | 200 мл |
| Габаритные размеры | 5000 × 1800 × 3800 мм (справочно) |
| Вес оборудования | 1600 кг |
| Электропитание | 380 В, 50 Гц |
| Потребляемая мощность | 14 кВт |
| Сжатый воздух | 3 м³/мин (0.8 МПа) |
| Расход перекиси водорода | 0.2 кг/ч (35%, пищевая) |
| Операционная система | Система управления движением + ЧМИ |
Характеристики оборудования
-
Качество и надежность: Оборудование имеет аккуратный внешний вид и высокое качество изготовления. Все детали, контактирующие с продуктом, выполнены из высококачественной пищевой нержавеющей стали, что продлевает срок службы. Высокая стабильность формирования упаковки позволяет использовать упаковочные материалы различных спецификаций от разных производителей, обеспечивая эффективность производства.
-
Экономичность: Чрезвычайно низкий процент потерь упаковочного материала значительно снижает затраты на расходные материалы и повышает экономическую выгоду заказчика.
-
Эффективность и простота: Высокая точность дозирования, низкое энергопотребление, возможность сокращения ручного труда. Простой и легкий в освоении процесс управления.
-
Удобство управления: Оснащен большим сенсорным экраном (ЧМИ) с высокой визуализацией процессов, что обеспечивает удобное и интуитивно понятное взаимодействие оператора с оборудованием.
-
Комплектующие: Все узлы и компоненты выбраны от известных отечественных и зарубежных брендов. Ключевые элементы — мирового уровня, что гарантирует общую стабильность работы оборудования.
-
Сервис: Развитая система послепродажного обслуживания, круглосуточная техническая поддержка и пожизненное обслуживание, что избавляет заказчика от проблем в процессе производства.
Параметры вспомогательного оборудования\

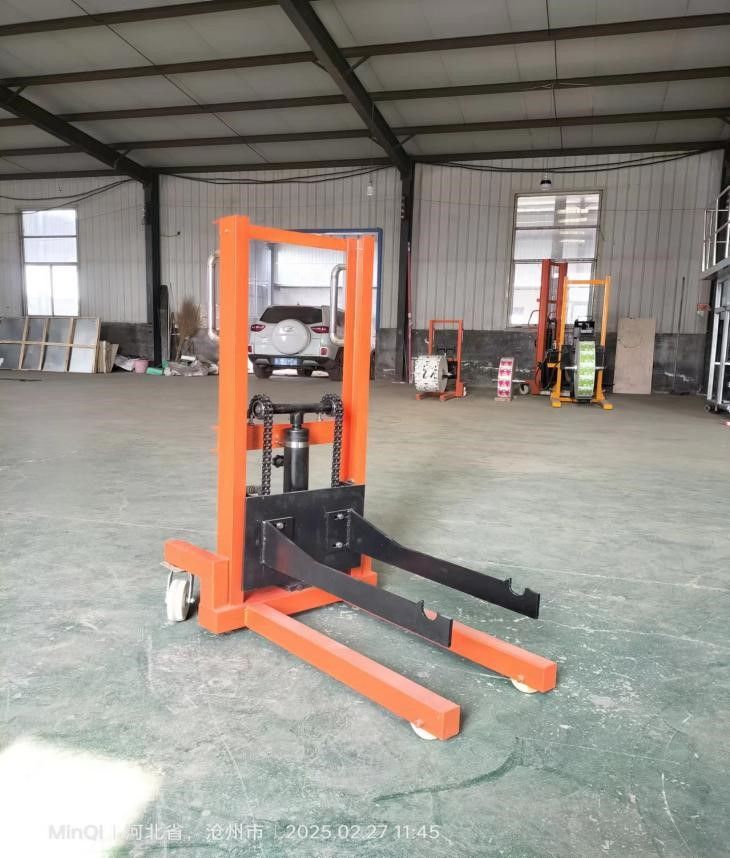

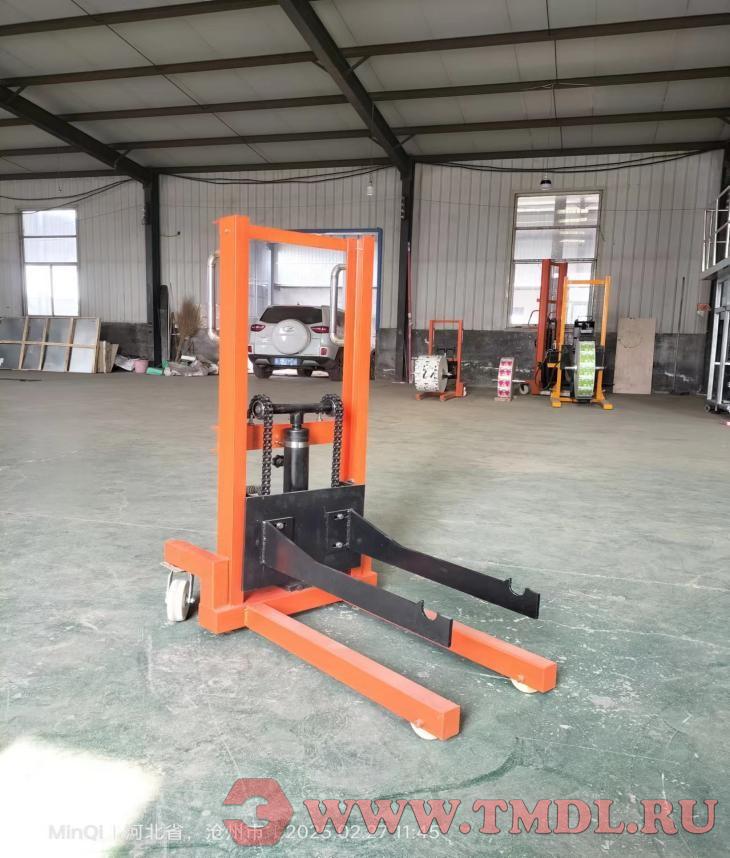

Тележка для подачи пленки
Назначение: Оборудование обеспечивает многонаправленное перемещение (вверх/вниз, влево/вправо), подходит для работы с упаковочными материалами различной ширины. Предназначена для транспортировки упаковочного материала на короткие расстояния и его установки в заданную позицию. При совместном использовании с тележкой для разгрузки рулонов обеспечивается более высокая эффективность работы.
Преимущества: Снижение затрат на ручной труд, повышение эффективности установки и транспортировки упаковочных материалов.
Параметры тележки для подачи пленки:
| Длина вил | мм | 710 |
| Диапазон регулировки вил | мм | 160–420 |
| Высота подъема | мм | 1058 |
| Ширина передней опоры | мм | 400 |
| Минимальная высота | мм | 230 |
| Грузоподъемность | кг | 500 |
| Вес оборудования | кг | 85 |
| Габаритные размеры (Д×Ш×В) | мм | 1080 × 622 × 1300 |
| Гарантия на гидроцилиндр | — | 1 год (кроме повреждений по вине человека) |

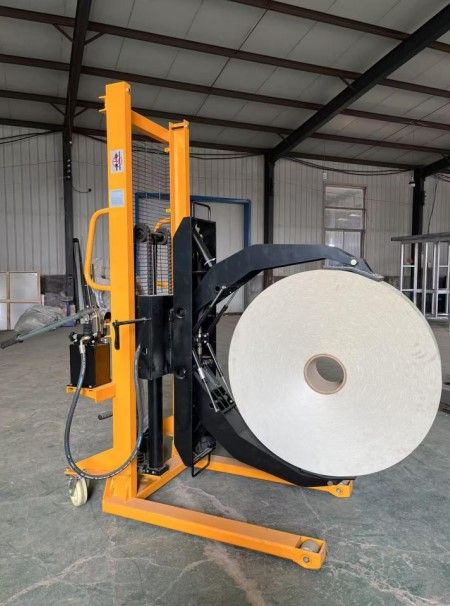

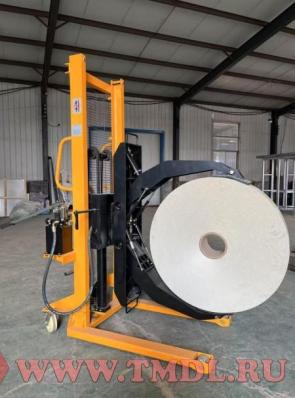

Гидравлическая тележка для размотки пленки
Назначение: Оборудование обеспечивает вертикальное перемещение и вращение на 360°. Зажимные рычаги раскрываются для фиксации упаковочного материала на разной высоте, адаптируясь к материалам различной ширины и диаметра. Предназначена для транспортировки материала на короткие расстояния и установки в заданную позицию. При совместном использовании с тележкой для подачи пленки обеспечивается более высокая безопасность и эффективность работ.
Преимущества: Исключение рисков, связанных с ручным перемещением тяжелых рулонов с высоты, экономия трудозатрат, повышение эффективности транспортировки и установки упаковочных материалов.
Параметры гидравлической тележки для размотки пленки
| Диапазон раскрытия рычагов | мм | 700–1200 |
| Вес оборудования | кг | 285 |
| Габаритные размеры (Д×Ш×В) | мм | 1300 × 850 × 1960 |
| Гарантия на гидроцилиндр | — | 1 год (кроме повреждений по вине человека) |
