КОМПЛЕКТАЦИЯ
Машина для ламинирования пленкой
Система автоматической резки с подрезкой кромок
Система автоматической загрузки и разгрузки
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ОПИСАНИЕ
Функция: Машина для ламинирования PUR предназначена для ламинирования рулонной пленки (матовая ПВХ-пленка, глянцевая ПВХ-пленка, меламиновая бумага, ПЭТ-пленка и т.д.) на различные виды плоских панелей (ДСП, МДФ, ДПК, ПВХ-панели, фанера, пластиковые панели, гипсокартон, пенопластовые панели, цинковые, алюминиевые, стальные листы и т.д.).
Тип клея: PUR термоклей, холодный белый клей.
Конструкция: Автоматический загрузчик, передняя разгрузочная платформа, щеточная очистка от пыли, камера предварительного нагрева панели, усовершенствованная система нанесения PUR клея, кронштейн фиксированного расположения (для рулонной пленки), электрическая таль, прессовая часть, задняя разгрузочная платформа, автоматическая разгрузочная машина.
Преимущества: Обладает преимуществами отсутствия сдавливания, пузырей и обеспечивает высокое качество продукции, а также техническими преимуществами: высокая точность, рациональная компоновка, новая конструкция, простота в эксплуатации.
Технологический процесс:
- Сначала панель подается в нагревательный канал с помощью системы автоматической загрузки. После этого машина для нанесения клея автоматически наносит клей на панель.
- При использовании рулонных материалов, материал с рулона автоматически устанавливается на размоточный вал с помощью подъемного механизма и ламинируется вместе с панелью.
- Панель выгружается системой автоматической разгрузки.
|
№ |
Рабочая станция |
Наименование |
Характеристики |
Примечания |
Кол-во |
|
1 |
Автозагрузчик |
Макс. вес захвата |
100 кг |
1 шт. |
|
|
Режим захвата |
Силиконовые присоски (8 шт.) |
||||
|
Редуктор |
Япония, бренд Nippon Shinpo |
||||
|
Линейный направляющий |
25 мм |
Для подъема, transmission shaft |
|||
|
Режим передачи |
Зубчатая рейка и шестерня |
||||
|
Параметры двигателя |
Подъемный вал: серводвигатель 2.6 кВт с тормозом |
||||
|
Позиция разгрузки |
Количество и позиция регулируются произвольно |
||||
|
Позиция захвата |
Регулируемая произвольно |
||||
|
Система управления |
ПЛК + сенсорный экран |
||||
|
2 |
Подающая линия |
Конвейерный стол |
5 метров, двигатель 0.75 кВт |
1 шт. |
|
|
Щеточный очиститель пыли |
Две щеточные вальцы, вращающиеся в обратном направлении, двигатель 0.37 кВт |
Включает пылесборник 3 кВт (1 шт.) |
1 шт. |
||
|
Камера предварительного нагрева панели |
1.5 метра, мощность нагрева 9 кВт |
Кварцевая нагревательная трубка |
|||
|
Конвейерный ролик |
Φ60*1350 мм (201 шт.) |
Нержавеющая сталь, сварная рама |
|||
|
Стальной клеевой ролик (дозирующий) |
Φ200*1350 мм |
Поверхность хромирована, двигатель 0.75 кВт |
|||
|
3 |
Машина для нанесения PUR клея |
1 шт. |
|||
|
Двигатель клеевого ролика |
1.5 кВт |
||||
|
Мощность нагрева клеевого ролика |
9 кВт |
Система нагрева термальным маслом |
|||
|
Силиконовый клеевой ролик |
Φ240*1350 мм |
||||
|
Двигатель силиконового клеевого ролика |
1.5 кВт |
||||
|
Мощность нагрева силикон. клеевого ролика |
9 кВт |
Система нагрева термальным маслом |
|||
|
Керамический дозирующий ролик |
Φ240*1350 мм |
||||
|
Двигатель керамического дозирующего ролика |
1.5 кВт |
||||
|
Мощность нагрева керамич. дозирующего ролика |
9 кВт |
Система нагрева термальным маслом |
|||
|
Нижний ролик №1 |
Φ240*1350 мм |
Мощность двигателя 1.5 кВт |
|||
|
Нижний ролик №2 |
Φ240*1350 мм |
Мощность двигателя 1.5 кВт |
|||
|
Двигатель подъема клеевого ролика |
0.75 кВт |
||||
|
Заградительная пластина для клея |
2 шт. |
Изготовлена из меди |
|||
|
Корпус машины |
Сварная конструкция |
||||
|
Спецификация клеевого бака |
￠567 мм или ￠571 мм |
||||
|
Макс. скорость двигателя |
125 об/мин |
||||
|
Макс. подача клея |
180 кг/ч |
||||
|
Режим управления подачей PUR клея |
Частотный преобразователь управляет двигателем переменного тока с регулировкой скорости, приводящим шестерню |
||||
|
4 |
Плавитель PUR клея (55 галлонов) |
1 шт. |
|||
|
Количество насосов |
1 шт. |
||||
|
Макс. рабочее давление |
70 МПа |
||||
|
Диапазон температур окружающей среды |
-20°C до +50°C |
||||
|
Точность контроля температуры |
±1°C |
||||
|
Температурный sensor |
Pt100/Термопара типа K |
||||
|
Питание |
220В/50Гц и 380В 3P+N |
||||
|
Мощность нагревательного диска |
15.5 кВт |
||||
|
Давление воздуха для распыления клея |
0.1～0.8 МПа |
||||
|
Клеевой шланг |
1 шт. |
||||
|
Вес плавителя |
350 кг |
||||
|
Размеры плавителя |
1680мм×1050мм×2750мм |
||||
|
5 |
Прессовая машина |
Прижимной резиновый ролик |
Φ240*1350 мм |
Мощность двигателя 1.5 кВт |
1 шт. |
|
Нижний ролик |
Φ240*1350 мм (1 шт.) |
Мощность двигателя 1.5 кВт (1 шт.) |
|||
|
Двигатель загрузки пленки |
0.37 кВт |
||||
|
Тормозная система пленки |
Электромагнитный тормоз |
||||
|
Вал для пленки |
Пневматический вал (1 шт.) |
||||
|
Корпус машины |
Сварной из стальных листов |
||||
|
6 |
Разгрузочная линия |
Конвейерный стол |
5 метров, двигатель 0.75 кВт |
1 шт. |
|
|
Конвейерный ролик |
Φ60*1350 мм (201 шт.) |
Нержавеющая сталь, сварная рама |
|||
|
7 |
Авторазгрузчик |
Макс. вес захвата |
100 кг |
1 шт. |
|
|
Режим захвата |
Силиконовые присоски (8 шт.) |
||||
|
Редуктор |
Япония, бренд Nippon Shinpo |
||||
|
Линейный направляющий |
25 мм |
Для подъема, transmission shaft |
|||
|
Режим передачи |
Зубчатая рейка и шестерня |
||||
|
Параметры двигателя |
Подъемный вал: серводвигатель 2.6 кВт с тормозом |
||||
|
Позиция разгрузки |
Количество и позиция регулируются произвольно |
||||
|
Позиция захвата |
Регулируемая произвольно |
||||
|
Система управления |
ПЛК + сенсорный экран |
||||
|
8 |
Электросистема всей машины |
ПЛК + сенсорный экран |
1 компл. |
||
|
Двигатели |
Медная обмотка |
||||
|
Элекроаппаратура |
Бренд CHINT (Чинт) |
||||
|
Частотный преобразователь |
Бренд HZ |
||||
|
Пневматика |
Бренд SNS |
||||
|
9 |
Суммарная мощность машины |
80 кВт |
|||
|
10 |

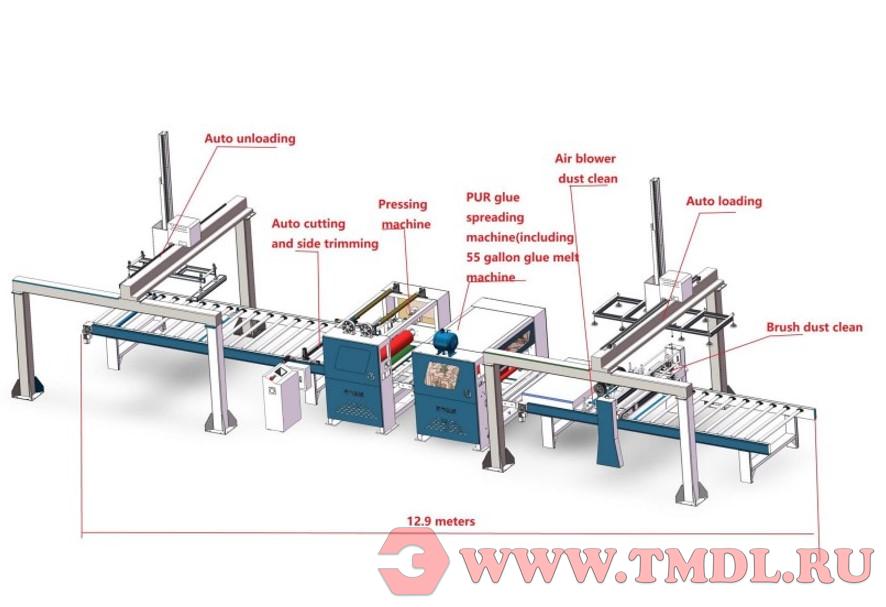

Габариты всей линии |
12.9 м * 3 м * 2 м (ДШВ) |
|||
|
11 |
Вес машины |
8500 кг |
Особенности и характеристики:
Все верхние прижимные ролики поднимаются с помощью двигателя, что позволяет регулировать расстояние между верхними и нижними роликами для обеспечения точного и равномерного давления. Это делает машину подходящей для работы с материалами (покрытием) и панелями разной толщины.
Усовершенствованная система нанесения PUR клея обеспечивает надежное нанесение клея. В системе используется 5 роликов, что гарантирует более равномерное и гладкое покрытие поверхности.
Электромагнитная система натяжения позволяет быстро и удобно контролировать усилие натяжения материала.
Частотный преобразователь обеспечивает бесступенчатое регулирование скорости, что значительно повышает эффективность работы.
ДЕТАЛИ ОБОРУДОВАНИЯ
-

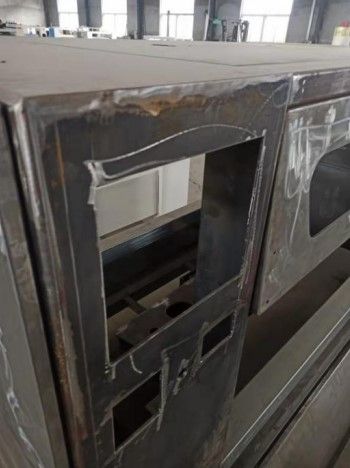

Корпус машины: Используется стальной лист толщиной 5 мм, гнутый и сварной для рамы, и стальной лист толщиной 15 ммдля опорных элементов.

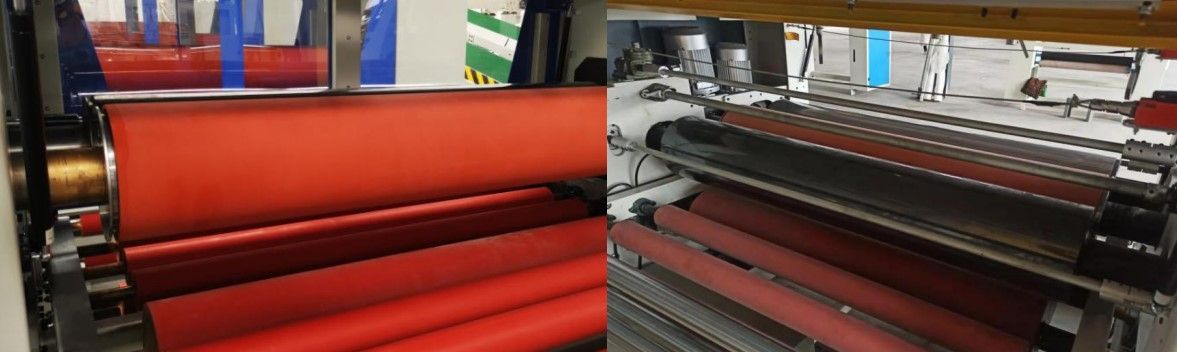

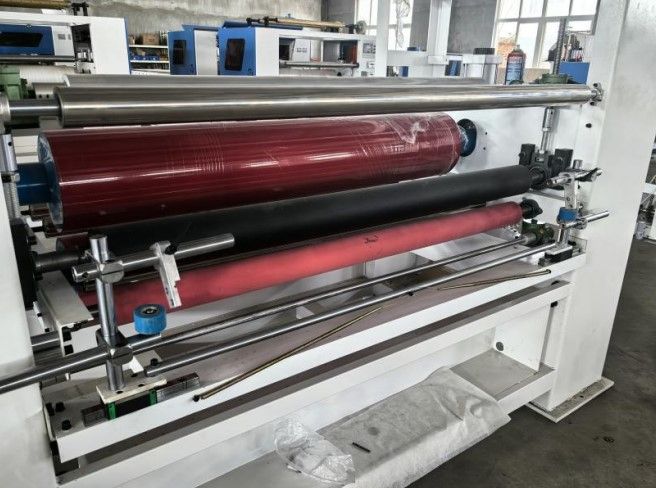

2. Клеевые ролики производятся на местном рынке. Все ролики изготовлены на точном токарном станке с использованием высококачественного силикона. Установлен один керамический ролик для обеспечения максимально ровной поверхности клеевого слоя, что гарантирует наилучший глянцевый эффект у готовой продукции.

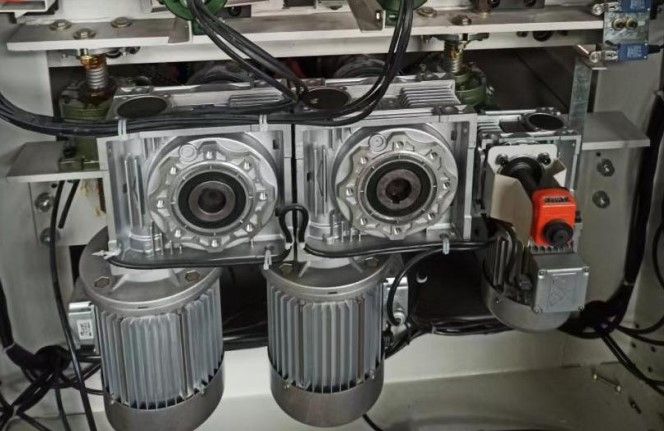

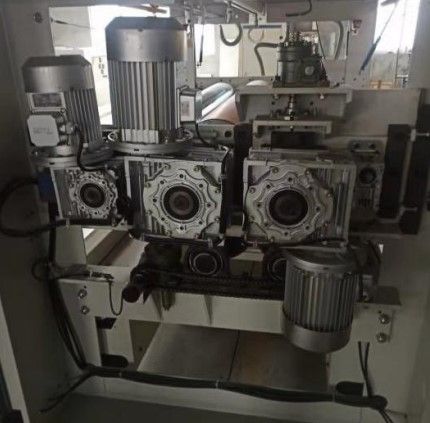

3. Двигатели:Все двигатели используют высококачественный китайский бренд, внутри которых чистая медь. Работа стабильна. Рабочее напряжение: 380В / 50Гц, 3 фазы.

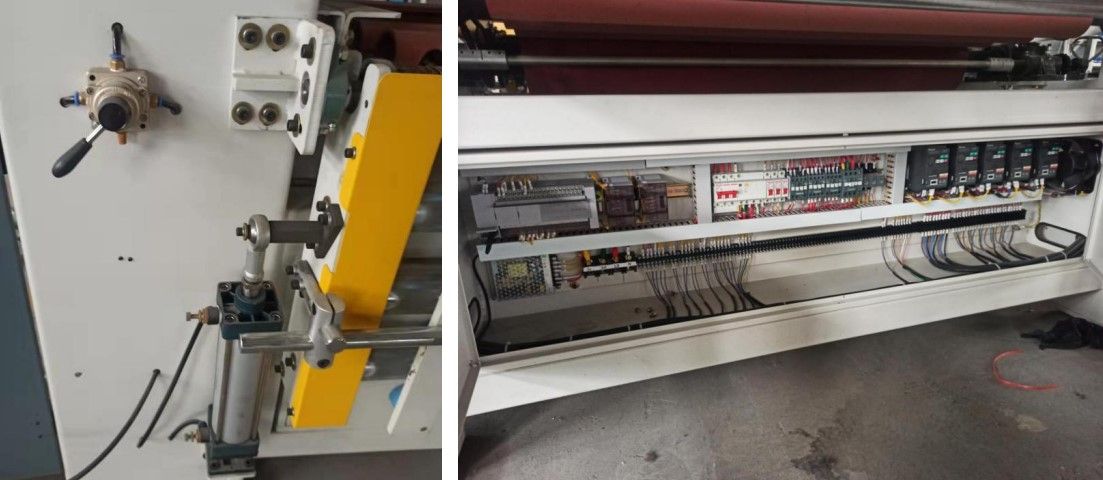

4. Пневматическая система:Используемый бренд — SNS, который является одним из брендов наивысшего качества в Китае.
Электрическая часть: высококачественный китайский бренд CHINT.

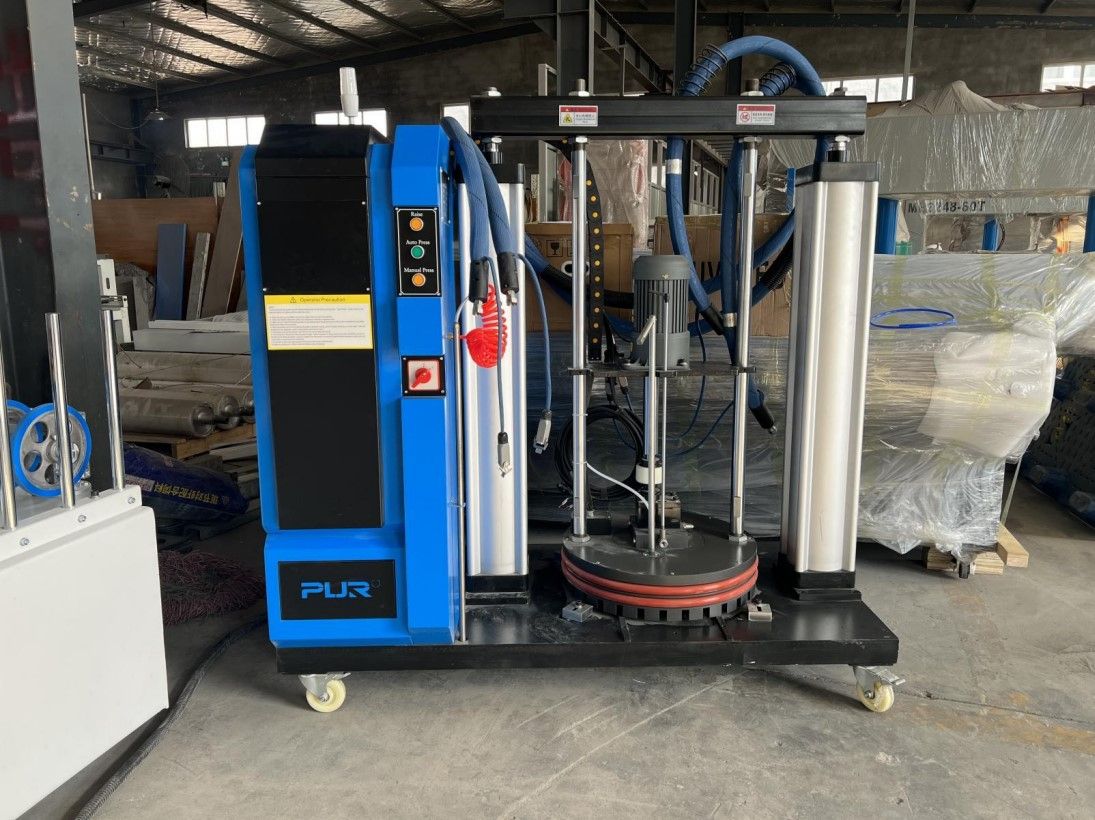

5. Используется аппарат для плавления PUR-клея на 55 галлонов

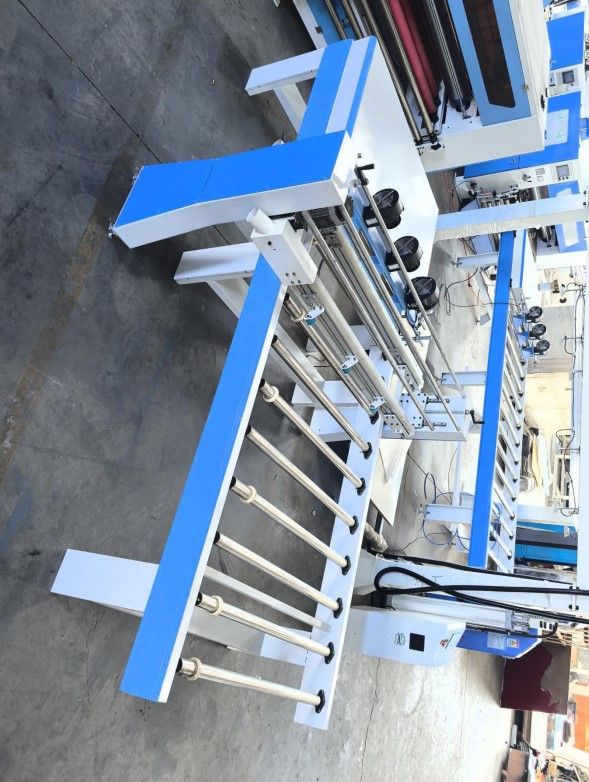

6. Подающая платформа (оснащена щеточным очистителем пыли, воздуходувкой и камерой предварительного нагрева).

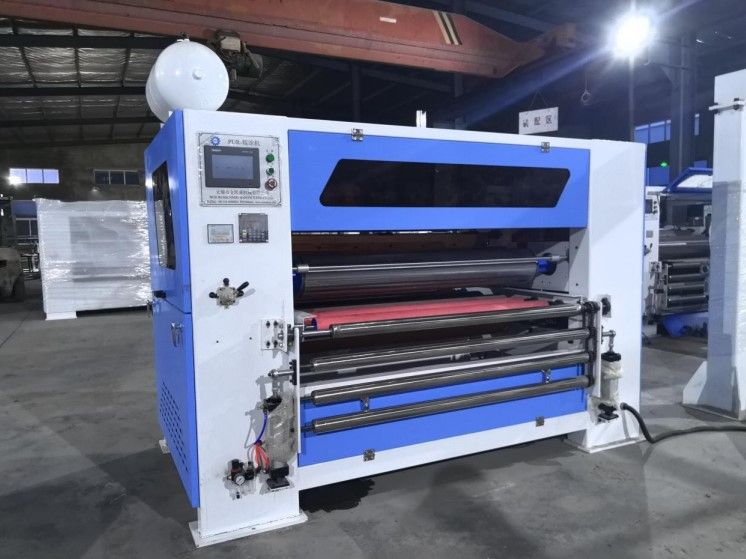

7.Узел (секция) нанесения клея.

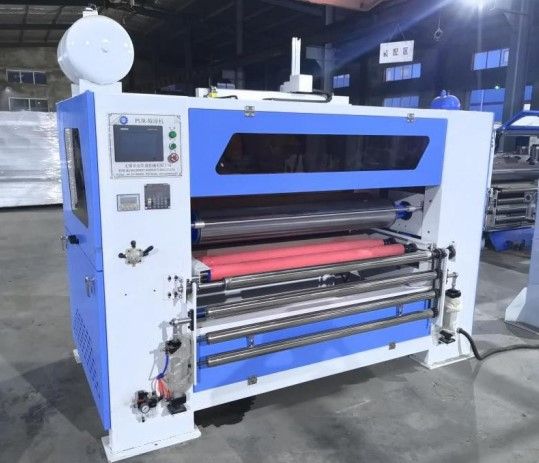

8. Прижимная часть

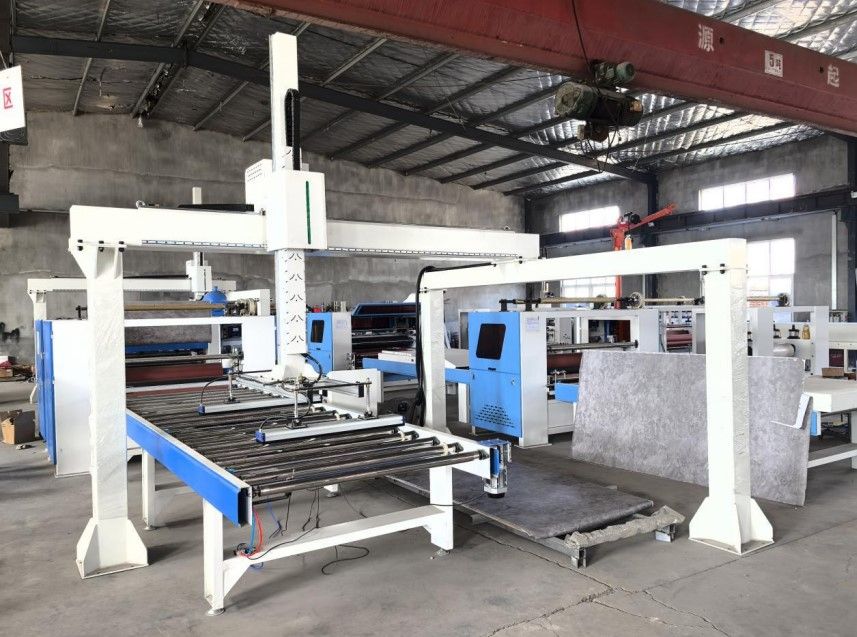

9.Машина для автоматической загрузки и разгрузки

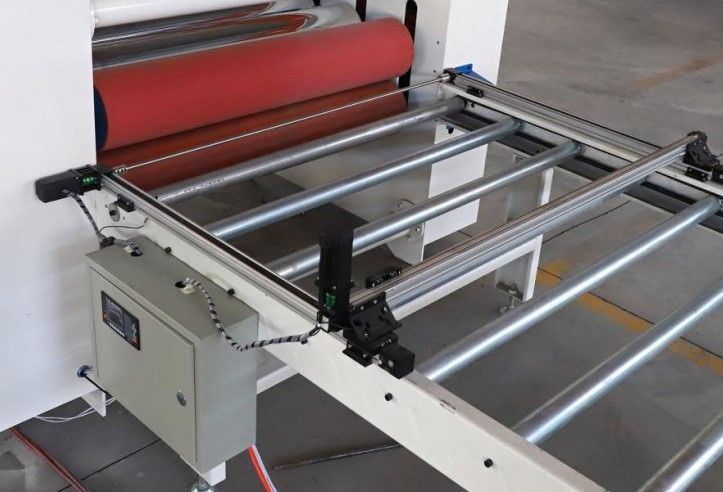

10. Система автоматической резки и обрезки кромок.
