Технические характеристики

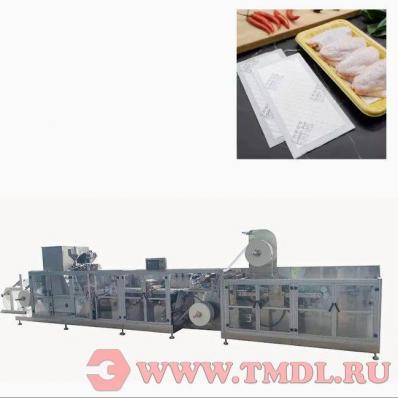

| 1 | Наименование машины | Машина для производства впитывающих прокладок (салфеток) |

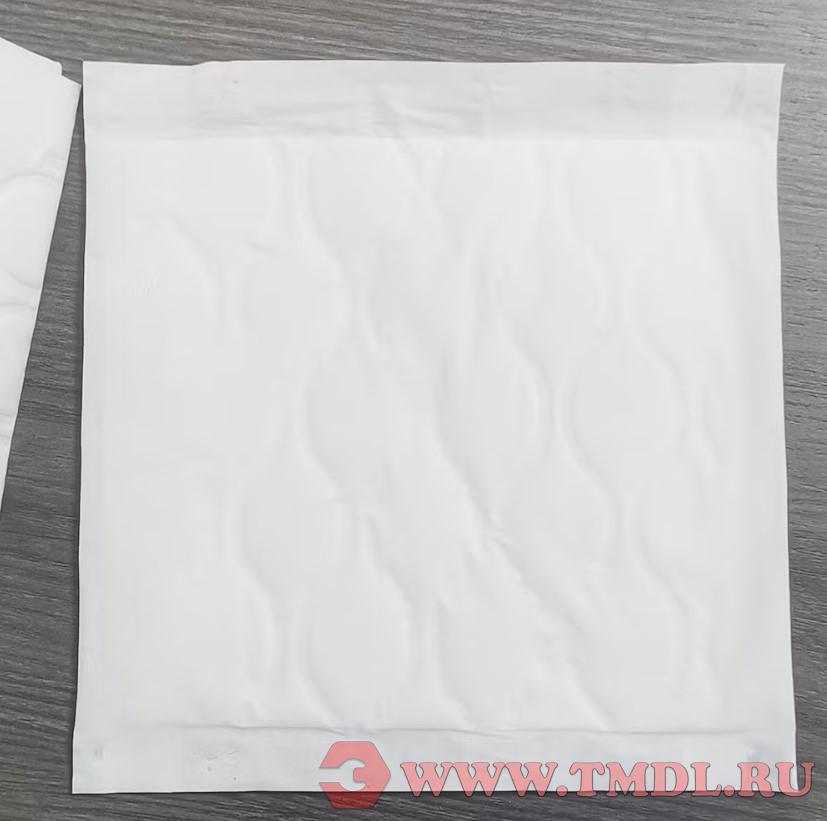

| 3 | Размер продукта | Размеры: 100x150 мм (для малых лотков), 150x200 мм и 180x250 мм. |
| 4 | Диаметр рулона материала | Спанборд, наполнитель, водонепроницаемая PE-пленка |
| 5 | Основной материал | Нетканое полотно + абсорбирующий сердечник |
| 6 | Аппликатор горячего клея (силиконизированная бумага) | Марка (бренд): 金兴质 (CHINA) |
| 7 | Скорость работы | 350 шт./мин |
| 8 | Мощность | 25 кВт |
Детальное описание технологического процесса оборудования
1. Секция подачи сырья:
Для абсорбирующего сердечника и нетканого полотна установлены стойки для рулонов материала и устройства автоматической коррекции смещения (правки). Натяжение регулируется автоматически и точно.

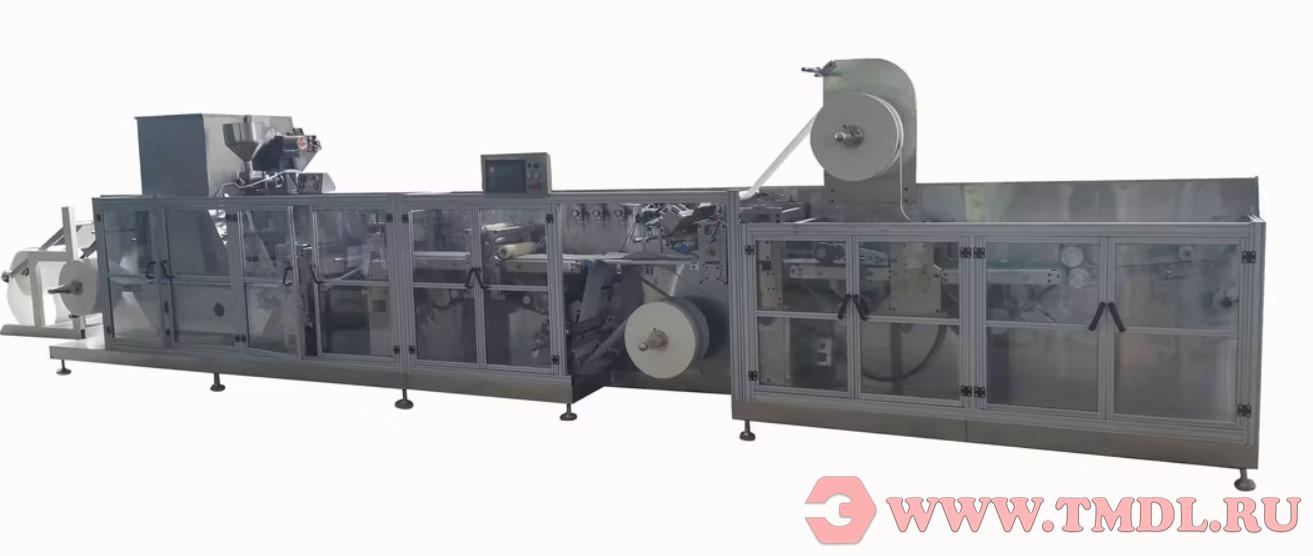

2. Секция основного блока оборудования:
Стеновые панели изготовлены из стального листа толщиной 12 мм и более. Вся машина использует комбинированный привод от высокоточных серводвигателей и частотно-регулируемых двигателей. За исключением корпуса секции формирования сердечника и воздушной коробки, все остальные компоненты имеют сервопривод.
3. Секция воздуховодов и пневматической системы:
Основной воздуховод оборудования изготовлен из железных труб для обеспечения стабильного воздушного потока и устранения статического электричества. Ответвления воздуховодов выполнены из ПВХ или армированных металлическим кордом гибких рукавов и оснащены регулировочными клапанами. Основная пневмолиния всей машины использует стальные воздушные трубы и оснащена фильтрами подготовки сжатого воздуха для обеспечения сухости и чистоты воздушной среды.
4. Формирование сердечника:
Для сердечника используются фиксированные тиснильные валки. Длина отрезка сердечника контролируется количественно серводвигателем.
5. Режущее устройство:
Режущая матрица изготовлена из высококачественной инструментальной стали, что обеспечивает гладкую кромку реза и длительный срок службы штампа. Применяется сервосистема управления. Погрешность размера отреза ≤ 3 мм, а отклонение ширины термосварки после резки ≤ 5 мм.
6. Контроль качества:
В процессе складывания (формования) не должно возникать вторичных повреждений или ухудшения функциональных или эксплуатационных свойств материала. В процессе обработки не допускается попадание грязи, посторонних предметов, особенно масляных пятен.
7. Выходной транспортер готовой продукции:
Приводится в движение регулируемым по скорости двигателем. Оснащен индикацией счетчика партий и функцией шаговой остановки (для разделения партий продукции, что облегчает последующую упаковку и подсчет).
Конфигурация
| Цветной сенсорный экран 10" | MCGS |
| Пневматические компоненты | AirTac |
| Серводвигатели | Huichuan / Anchor |
| Энкодеры | OMRON |
| Конвейерная лента | Esbelt |
| Зубчатый ремень | CNFULO |
| Аппликатор клея (машина) | Zhipin |
| Подшипники (основная часть) | NSK / HRB |
