Состав линии:
Высокоточный пресс-станок серии BLA
Сервоприводная подающая машина с ЧПУ
Разматыватель
Молд

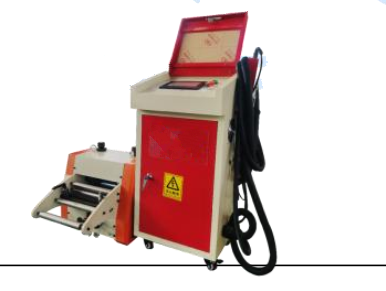

Сервоприводная подающая машина с ЧПУ
Высококачественный бесщеточный серводвигатель.
Высокочувствительный декодер для обеспечения точности обратной подачи и повышения точности подачи.
Зубчатый ремень
Серводвигатель YASKAWA и драйвер, ПЛК Mitsubishi
Максимальная ширина подачи модели (мм): 400
Максимальная длина подачи (мм): 9999.99
Толщина материала (мм): 0.2-3.2
Высота линии пресс-формы (мм): 70-170 мм
Метод: пневматический

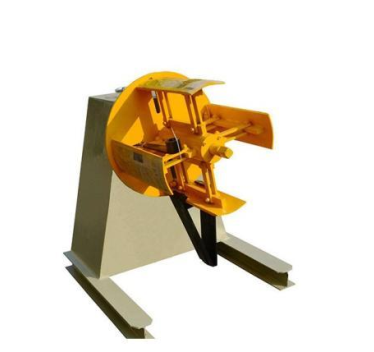

Машина для разматывания
Оснащен точно регулируемыми микрокомпонентами
Хромированные ролики.
Инверторное управление, бесступенчатая регулировка скорости
Ролики изготовлены из закаленной стали
Современные электромагнитные контакты и электрические детали
Максимальная ширина рулона: 300 мм
Толщина материала: 0,3-2 мм
Диапазон расширения: 450 мм-530 мм
Грузоподъемность рулона: 1000 кг
Скорость: 15 м/мин
Максимальный наружный диаметр катушки: 1200 мм
Главный вал: 40Cr
Вес машины: 300 кг

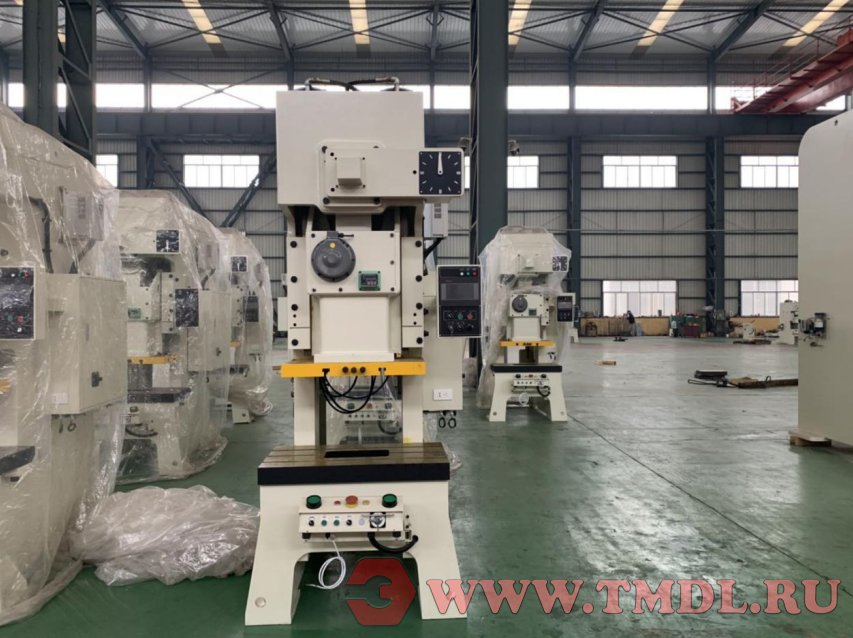

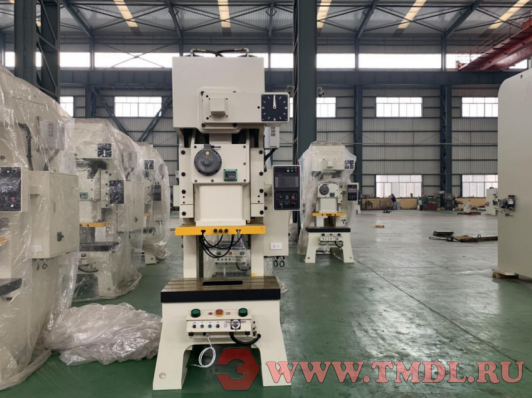

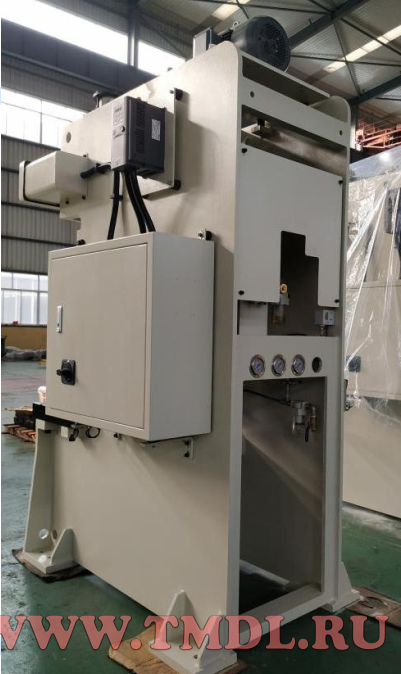

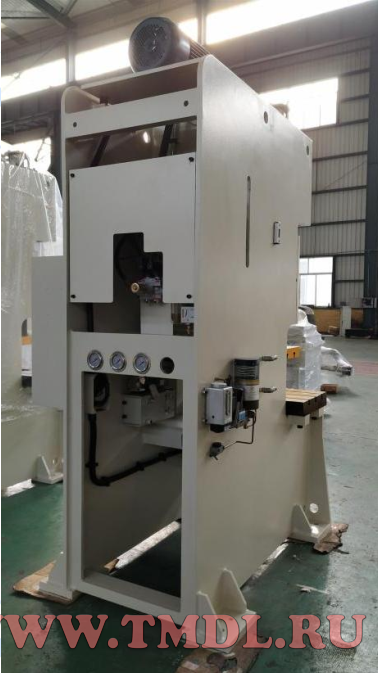

Высокоточный пресс-станок серии BLA
Сварной корпус со стальным столом.
Шестигранные прямоугольные удлиненные направляющие;
Малоинерционная комбинированная муфта, гидравлическое устройство защиты от перегрузки.
Электрическая регулировка высоты закрытия с цифровым дисплеем.
Балансир
Двойной клапан
Электрическая система смазки.
Балансировочный цилиндр с ручной системой смазки. Кулачковый контроллер, управляемый ПЛК.
Кнопка управления двумя руками и ножной переключатель, непрерывный и одиночный режимы.
Корпус спроектирован с высокой жесткостью, для сварки используется высококачественная стальная пластина, а стабильность и надежность точности всего станка высоки за счет снятия внутренних напряжений:
Точность обработки высокая, уровень шума низкий, а общий зазор низкий;
Для направления используется симметричная шестигранная длинная направляющая блока скольжения, что обеспечивает высокую точность и стабильность работы;
Регулировка высоты пресс-формы является точной, безопасной, удобной и надежной;
Коленчатый вал, шестерня, шатун и другие компоненты обладают высокими эксплуатационными характеристиками и долговечностью благодаря жесткому окислению, шлифованию и другим технологическим обработкам;
Спроектирован закрытый корпус высокой жесткости, для сварки используется высококачественная стальная пластина, а стабильность и надежность точности всей машины высоки за счет снятия внутреннего напряжения.;
Имеется автоматическая система смазки густым маслом, что делает ее удобной и экономичной
Заводская высота: ≥ 4,5 метра
Рабочая температура: 10 ° C -50 ° C
Мощность: Источник питания: трехфазный пятипроводный AC380V ± 10%.
Однофазное напряжение составляет 220 В ±10%.
Безопасное напряжение перфоратора: 24 В постоянного тока. Частота питания: 50 Гц ± 2%
