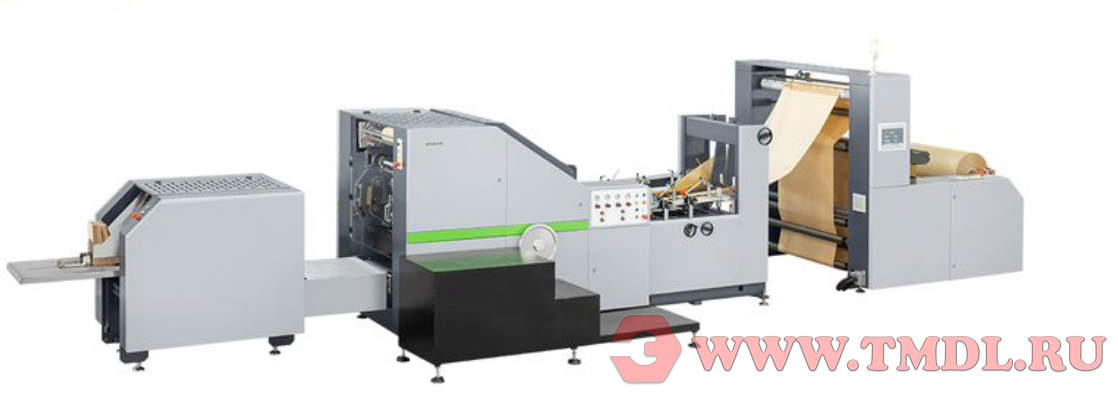

Серия станков для производства бумажных пакетов предназначена для изготовления различных типов пакетов без ручек, включая пищевые упаковочные пакеты, шопперы и другие. Это идеальное оборудование для быстрого выпуска средне- и крупноразмерных бумажных пакетов.
Ключевые особенности:
Полностью автоматизированная линия – боковая склейка, фальцовка, резка рулонного материала, формирование дна, склейка дна, выход готовых пакетов.
Высокая производительность – быстрый и стабильный процесс производства с минимальными трудозатратами.
Прецизионная резка – встроенный фотоэлектрический датчик обеспечивает точность длины реза.
Надежная система управления – контроллер Yaskawa PLC гарантирует быстрое и стабильное выполнение операций.
Удобство упаковки – специальная платформа сбора и функция подсчета пакетов ускоряют фасовку.
Гибкость настроек – возможность производства пакетов разных размеров на высокой скорости.
Применение:
Пищевая промышленность – упаковка для фастфуда, выпечки, снеков.
Розничная торговля – экологичные шопперы, подарочные пакеты.
Легкая промышленность – упаковка для одежды, аксессуаров и других товаров.
Идеальное решение для бизнеса, ориентированного на экологичную и эффективную упаковку!
|
Длина разрезания бумажного пакета (C) |
190-390 мм |
|
|
Ширина бумажного пакета (L) |
90-220 мм |
|
|
Ширина дна бумажного пакета (H) |
50-100 мм |
|
|
Толщина бумаги |
45-120 г/м2 |
|
|
Производительность |
220 шт/мин |
|
|
Ширина рулона бумаги |
310-670 мм |
|
|
Макс. Диаметр бумажного ролика |
1200 мм |
|
|
Внутренний диаметр бумажного ролика |
76 мм |
|
|
Подача воздуха |
>0.12м3/мин 0.6 МПа |
|
|
Напряжение |
380 В, 50 Гц, трехфазный, четыре провода |
|
|
Мощность |
11 кВт |
|
|
Вес |
5000 кг |
|
|
Габариты |
9200х1600х1800 мм |
|
Процесс
1) Подача рулона 2) Боковое склеивание
3) Формирование пакетов 4) Резка
5) Складка по низу
6) Открывающееся дно
7) Приклеивание дна 8) Нижнее уплотнение
ДЕТАЛИ МАШИНЫ
|
Подающий вал выполнен на пневмооси – обеспечивает быструю и удобную фиксацию бумажного рулона сжатым воздухом.
|
Вращающийся пневматический вал с гидравлической системой автоматической подачи – обеспечивает быструю и удобную замену бумажных рулонов.
|
|
Система контроля натяжения: Регулятор натяжения на магнитной пудре обеспечивает: Мгновенную реакцию на изменения, высокую точность контроля натяжения, долгий срок службы, стабильную и надежную работу
|
Система выравнивания:
Коррекция положения с сервоприводом обеспечивает: |
|
Выравнивание:
Боковая коррекция осуществляется с помощью ультразвукового датчика: стабилизирует воздействие света или пыли |
Гидравлическая система:
Гидравлический механизм смены рулонов обеспечивает:
|
|
Склеивание: Автоматическая система склеивания позволяет напрямую регулировать объем клея и его расположение. Благодаря энергосберегающему резиновому цилиндру, обеспечивающему экономию затрат.
|
Формирование трубочек: При формировании бумажных трубочек используется интегрированная технология формирования трубочек
|
|
Цветовая метка:
|
Приводной ролик:
|
|
Режущая станция:
|
Участок прессования пакетов:
|
|
Блок нанесения клея:
Удобная клеенаносящая система обеспечивает:
|
Автоматическая система смазки:
|
|
Станция сбора готовой продукции:
Автоматическая система сбора обеспечивает:
|
Сенсорный экран
|
|
Система управления с пятью сервоприводами:
Главный барабан |
|
РАБОЧЕЕ СОСТОЯНИЕ
| Мощность | 3 фазы, 380 В±10%, 50 Гц |
| Сжатый воздух |
Давление: 0,6 МПа Содержание масла и влажность: ≯8 мг/м3 |
| Высота установки | Максимальная высота над уровнем моря: 1500 м |
| Требования к окружающей среде | Относительная влажность: макс. 65% при температуре 40 ℃ диапазон температур: 10 ~ 40 ℃ |
УСЛОВИЯ ПОСТАВКИ
Срок производства линии - 55 дней
Доставка - 25 дней
В стоимость включены пуско-наладочные работы
