Доставка - 25 дней
В стоимость включены пуско-наладочные работы
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Максимальная ширина размотки | 600 мм |
| Максимальный диаметр размотки | 700 мм |
| Максимальная ширина пакета | 560 мм |
| Максимальная скорость | Скорость упаковки: 10-18 шт/мин (зависит от плёнки и материала) |
| Толщина сваривания (герметизации) | 30-300 мкм |
| Подходящая плёнка | Ламинированная плёнка |
| Общая мощность | 24 кВт |
| Общий вес | 3800 кг |
| Габариты машины (Д×Ш×В) | 13000 мм × 2200 мм × 2400 мм |
| Напряжение питания | Трехфазное, 380 В, 50 Гц |
ЭЛЕКТРИЧЕСКАЯ КОНФИГУРАЦИЯ
| Серводвигатель и драйвер | Panasonic – Япония |
| Преобразователь частоты (Инвертор) | Panasonic – Япония |
| ПЛК с программой | Hanplas |
| Сенсорный экран | Hanplas |
| Кнопки | Schneider – Франция |
| Подшипники (в резиновом валу и трансмиссии) | Japan NSK (Япония) |
| Твердотельное реле (SSR) | Fotek - Тайвань |
| Промежуточное реле | Schneider – Франция |
| Пневматика | SMC - Япония / Airtac - Тайвань |
ЗАПАСНЫЕ ЧАСТИ
| № | Наименование | Количество |
|---|---|---|
| 1. | Лезвие летучего ножа | 3 шт. |
| 2. | Инструментальная книга (папка) | 1 компл. |
| 3. | Термопара | 2 шт. |
| 4. | Перфорированный нож | 1 шт. |
| 5. | Ближний выключатель (датчик) | 1 компл. |
| 6. | Оснастка для сварной резьбы | 1 компл. |
| 7. | Подшипники | 3 шт. |
| 8. | Кнопки | 4 шт. |
1. Узел размотки: используется четырехплечевая размоточная штанга (патрон) с магнитными тормозами.
2. Диапазон температур: от комнатной температуры до 300°C.
3. Узел протяжки: управляется серводвигателем, что хорошо подходит для работы с пленкой EVOH.
5. Каждая тяга всей машины использует металлургические подшипники скольжения (порошковые, безсмазочные), не требующие добавления масла.
6. Полностью автоматическое компьютерное управление, сенсорный экран и человеко-машинный интерфейс. Обеспечивает простоту калибровки и точной настройки. Текущий статус работы и аварийные сигналы отображаются на экране в режиме онлайн, что удобно для эксплуатации и технического обслуживания.
7. Задание рабочих параметров, синхронизация скоростей всех узлов машины в процессе работы, контроль работы программы управления натяжением и автоматическое программное управление действиями исполнительных механизмов.
8. Независимое PID-регулирование температуры, управление через твердотельные реле. Диапазон контроля температур от комнатной до 300°C. Погрешность между заданным и фактическим значением ±2°C, динамическое колебание значения ≤5°C.
ДЕТАЛИ
Стол выдачи пакетов

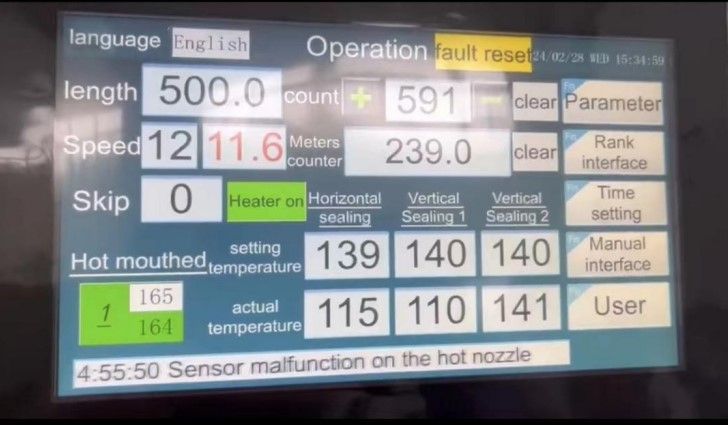

Сенсорный экран

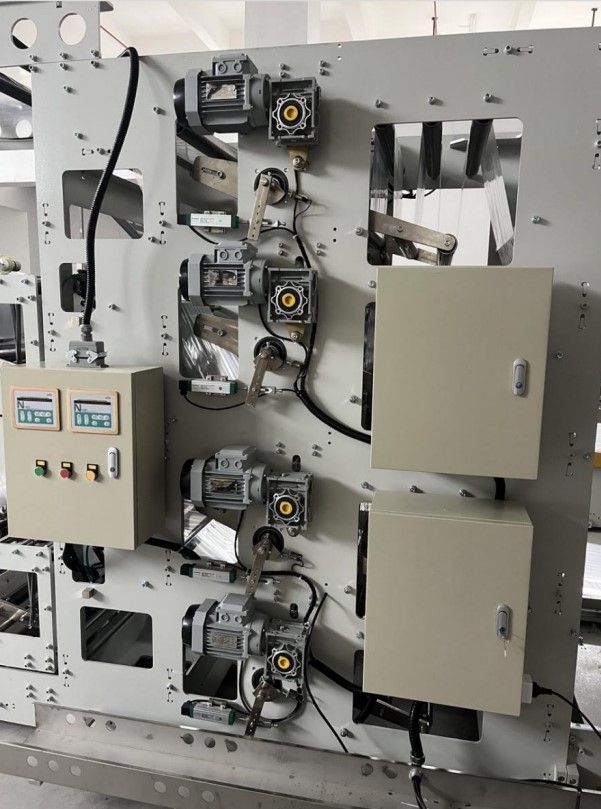

Автоматическое сервоуправление натяжением

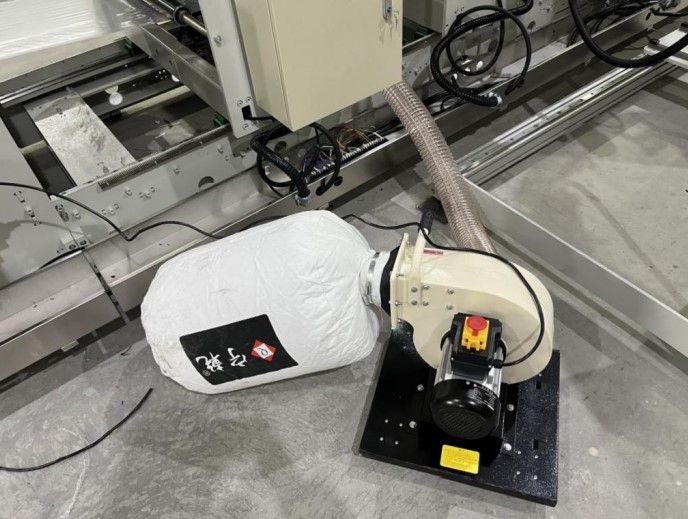

Устройство для сбора отходов (обрезков)

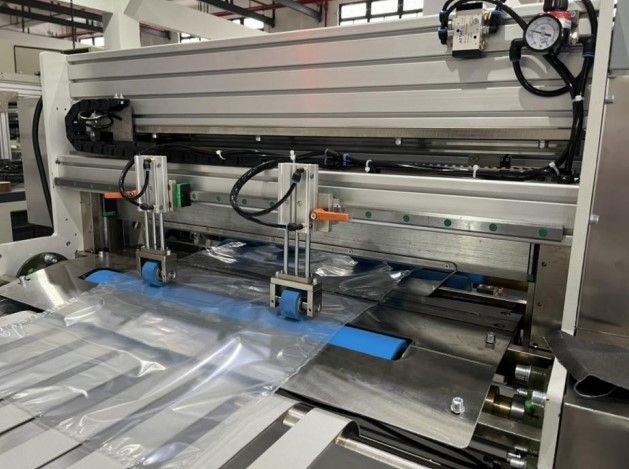

Устройство для формирования пакетов

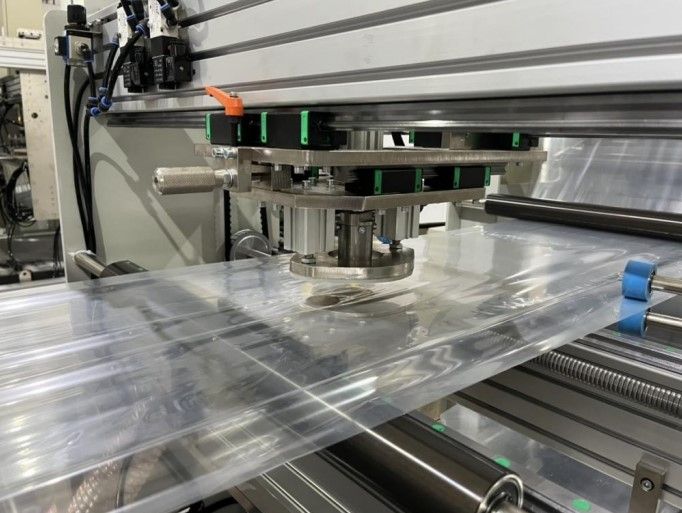

Постукивающее устройство

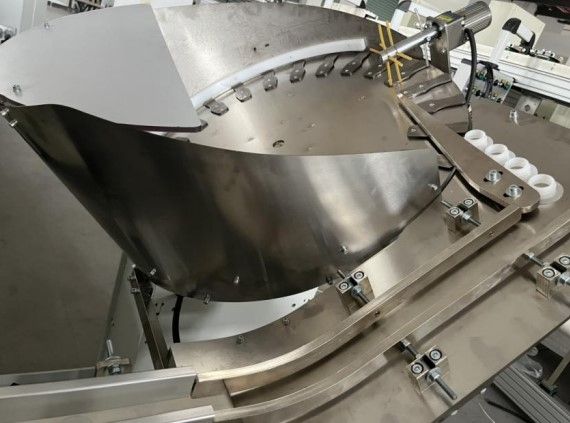

Устройство подачи манжеты
