КОМПЛЕКТАЦИЯ
| 1 | Четырехпозиционная линия для наполнения порошком переносных огнетушителей (1-12 кг). Основной блок наполнения |
- Один (1) четырехпозиционный основной блок наполнения - Один (1) комплект вакуумной системы - Один (1) бак возврата пыли - Один (1) силос для порошка на 2 тонны |
1 |
| 2 | Машина для предварительного ввинчивания и смазки | 1 | |
| 3 | Двухпозиционный интегрированный станок для ввинчивания клапана и наполнения газом | 1 | |
| 4 | Ручная машина для наполнения газом (стойка + пистолет) | 1 | |
| 5 | Цепной конвейер с пластинами из нержавеющей стали (14 м) | 1 |
Общие технические характеристики линии наполнения порошком огнетушителей

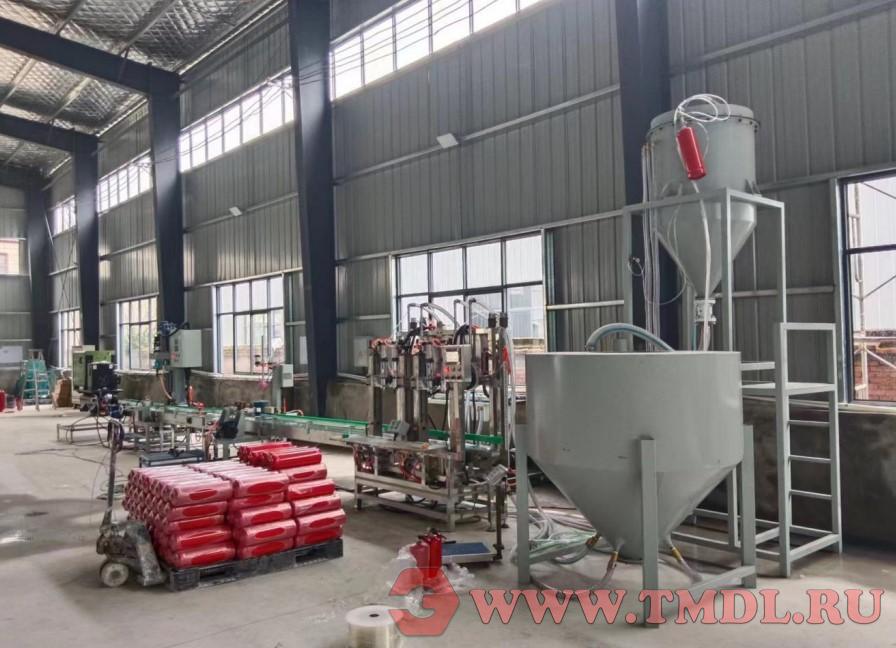

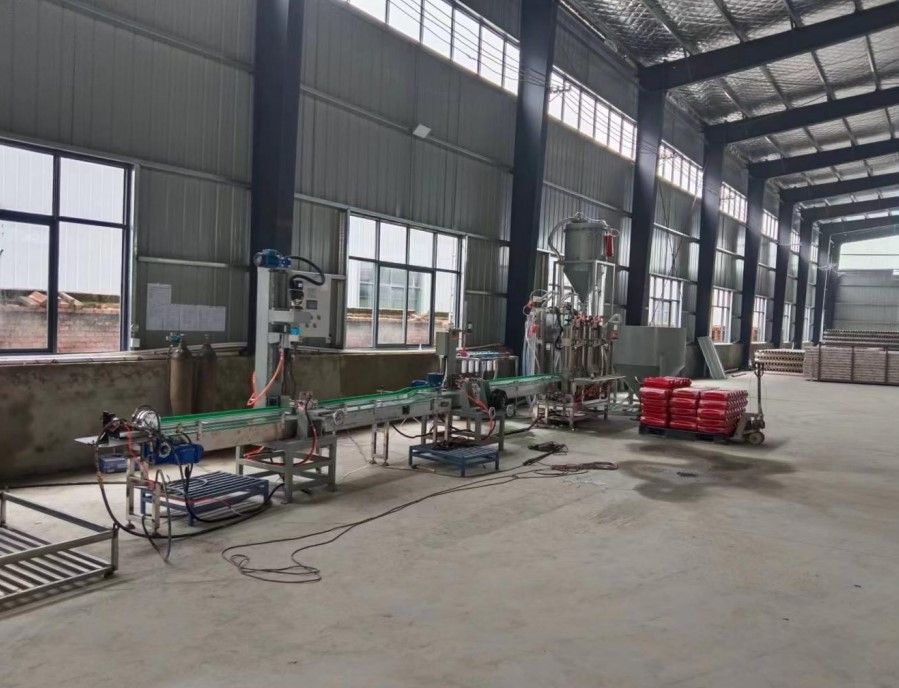

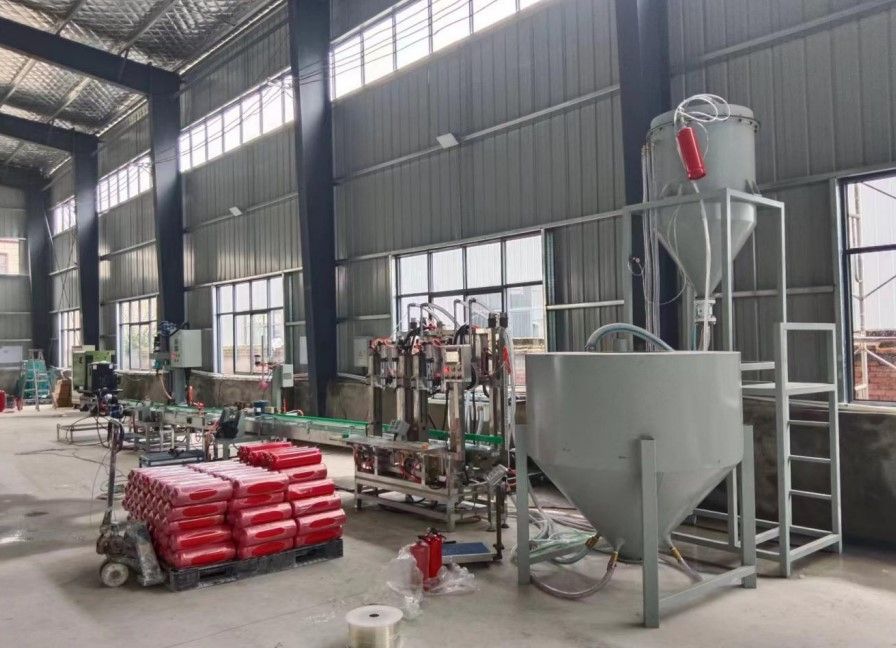

1.1 Наименование оборудования: Четырехпозиционная полностью автоматическая линия наполнения порошком для переносных огнетушителей
Ручная установка баллона в наполнительную машину для поочередного наполнения → После наполнения баллон помещается на конвейерную линию → Конвейерная линия подает баллон к механизму смазки для смазки горловины огнетушителя → После завершения смазки огнетушитель движется по конвейеру к механизму предварительного затягивания клапана. Ручной пусковой переключатель — достаточно прижать седло клапана с длинной трубкой к баллону, чтобы выполнить процесс предварительной сборки → Переносной огнетушитель автоматически транспортируется к позиционирующему устройству станка для затягивания клапана. Станок для затягивания клапана позиционирует головку с помощью специального приспособления и выполняет процесс затягивания клапана → После затягивания конвейерная линия транспортирует баллон к позиции наполнения газом, баллон снимается вручную и производится наполнение газом → Процесс наполнения завершен.
Преимущества данного решения:
-
Безопасно и надежно, весь процесс работы оборудования максимально эргономичен; значительно повышается производительность и снижаются затраты на рабочую силу.
-
Сегментированная сборочная линия позволяет заказчику удобно разместить оборудование в подходящем месте на заводе.
-
Повышение эффективности создает основу для автоматической стыковки с последующими производственными линиями.
Обзор оборудования:

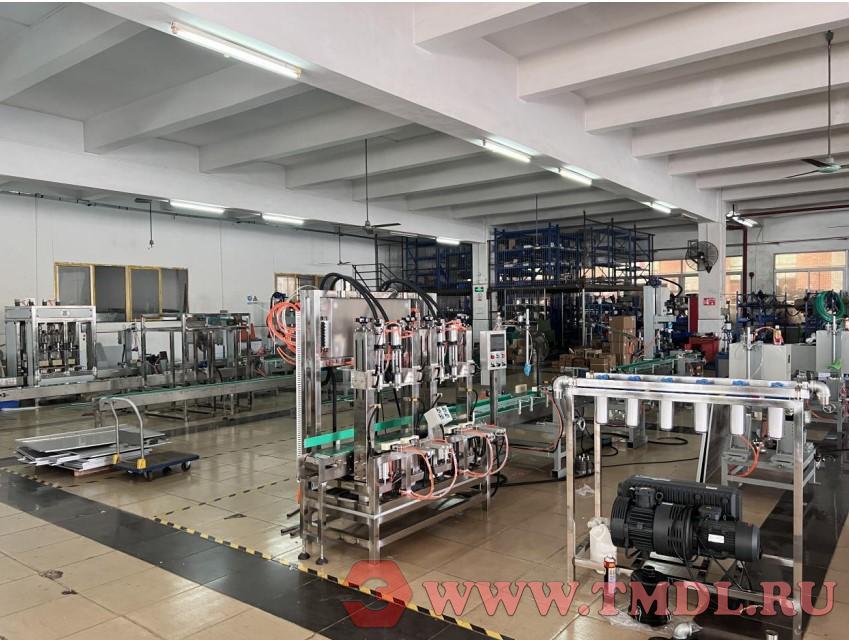

1. Четырехпозиционная линия наполнения порошком переносных огнетушителей
1.1 Преимущества четырехпозиционной наполнительной машины: Система внешнего перехвата порошка первой ступени — это пневматический зажимной клапан. Система перехвата порошка второй ступени — это трехходовой шаровой кран и тонкий цилиндр SDA. Система перехвата порошка третьей ступени удаляет остаточную пыль у горловины баллона и плавающую пыль в наполнительной головке и возвращает их в бак-рекуператор за пределами оборудования, что сокращает потери материала и решает проблему значительного запыления.
Конфигурация оборудования и основные параметры
Простая машина для наполнения порошком переносных огнетушителей
| Наименование | Основная конфигурация | Размер | Кол-во |
|---|---|---|---|
| Механизм вакуумного насоса | Вакуумный насос | 2 | |
| Кронштейн вакуумного насоса | Нержавеющая сталь | 2 | |
| Фильтр | 5 мкм | 5 |
Вакуумная система / Механизм вакуумного сбора пыли
| Наименование | Основная конфигурация | Кол-во |
|---|---|---|
| Бак рекуперации | Углеродистая сталь | 1 |
| Фильтр | 5 мкм | 3 |
| DN50 Вакуумный клапан | VF50 | 1 |
| DN20 Пневматический клапан | DN20 | 1 |
| DN15 Пневматический клапан | DN15 | 1 |
IЧетырехпозиционная машина для наполнения порошком
| Наименование | Основная конфигурация | Размер | Кол-во |
|---|---|---|---|
| Четырехпозиционная машина для наполнения порошком | Рама | Нержавеющая сталь | 1 |
| Тензодатчик (весовой модуль) | 4 | ||
| Порошковый клапан | 4 | ||
| Источник пневматики | 1 | ||
| Источник электричества | 1 |
Цепной конвейер с пластинами (14 м)
| Наименование | Основная конфигурация | Размер | Кол-во |
|---|---|---|---|
| Цепной конвейер с пластинами | Корпус конвейера | Нержавеющая сталь | 1 |
| Цепная пластина | 802-190.C | 1 |
Двухпозиционный интегрированный станок для ввинчивания клапана и наполнения газом
| Наименование | Основная конфигурация | Размер | Кол-во |
|---|---|---|---|
| Двухпозиционный интегрированный станок для ввинчивания клапана и наполнения газом | Сервосистема | 750W | 1 |
| Рама | Q235 | 1 | |
| Источник пневматики | 1 | ||
| Подшипник | GB 32206 | 4 | |
| ПЛК | FX2N-32MR | 1 | |
| Прочие электро компоненты | 1 |
Наполнитель газом (инфлятор)
| Наименование | Основная конфигурация | Размер | Кол-во |
|---|---|---|---|
| Наполнитель газом | Рама | Q235 | 1 |
| Источник пневматики | 1 | ||
| Наполнительный клапан | DN15 | 2 |
Машина для предварительного ввинчивания клапана
| Наименование | Основная конфигурация | Размер | Кол-во |
|---|---|---|---|
| Машина для предварительного ввинчивания клапана | Рама | Углеродистая сталь | 1 |
| Источник пневматики | 1 | ||
| ПЛК | 1 | ||
| Прочие электро компоненты | 1 |
Машина для нанесения смазки (масла)
| Наименование | Основная конфигурация | Размер | Кол-во |
|---|---|---|---|
| Машина для нанесения смазки | Рама | Углеродистая сталь | 1 |
| Источник пневматики | 1 | ||
| Прочие электро компоненты | 1 |
