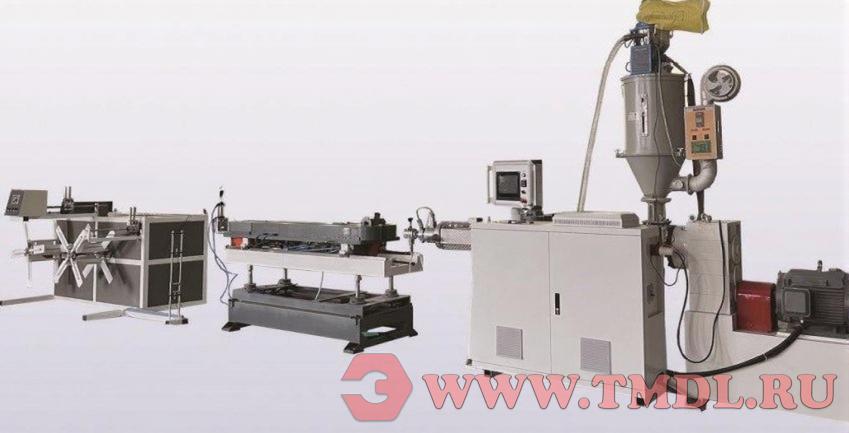

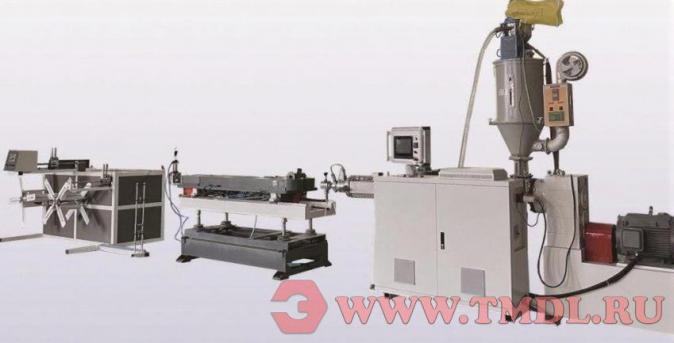

Линия по производству гофрированных труб из ПВХ

Комплектация:

Общие характеристики:

Напряжение: 380 В/50 Гц
Установочная мощность: 40 кВт
Рабочая мощность: 80% - 32 кВт
Используемые материалы: ПП, ПЭ, ПВХ
Количество рабочих мест: 1 человек
Производительность: 20-35 м/мин
Размер машины: 11м * 1,7 м * 2,5 м

1. Вакуумный питатель и бункерная сушилка

2. Одношнековый экструдер

Оптимизированный шнек и новая конструкция втулки с прорезями дают экструдеру множество преимуществ: более высокую скорость плавления, равномерное расплавление и стабильное непрерывное производство. Высокоэффективный мотор-редуктор обеспечивает больший крутящий момент, длительный срок службы и низкий уровень шума. Экструзионный винт: Конструкция Fullwin, одинарный винт можно использовать для производства материалов из полиэтилена, ПП, ПВХ.

2.1 Винт
Диаметр	65 мм
Соотношение сторон	28:1
Материал	38CrMoAlA
Обработка поверхности	Азотирование, полировка
2.2 Цилиндр
Материал	38CrMoAlA
Обработка внутренней поверхности	Азотирование, хонингование
Тип отопления	Керамическая нагревательная манжета
Мощность нагрева	12.8 кВт
Нагревательная секция	4 зоны
Мощность охлаждения	0.18 кВт*4
Система охлаждения	Охлаждение бочкообразным вентилятором
2.3 Коробка передач
Материал коробки передач	HT200
Тип коробки передач	Коническая шестерня
Материал коробки передач	20CrMnTi
Обработка поверхности нагревом	Закалка формы зуба
Тип охлаждения	Внутренний циклический охладитель воды
2.4 Исполнительный двигатель
Тип	Двигатель переменного тока
Мощность	22 кВт
2.5 Электрические компоненты
Контакторы Siemens
Энергосберегающее кольцо нагревателя, может сэкономить 30% электроэнергии
Регулятор температуры Omron
Внутренний охладитель циркулирующей воды с масляным охлаждающим насосом защищает редуктор для увеличения срока службы

3. Штамповая головка

4. Форма для горловины и стержневой стержень (Формовочная форма (32 мм) Может быть изменено)

5. Высокоскоростная формовочная машина для водяного охлаждения с онлайн-резаком

Формовочная машина с большой площадью водяного охлаждения, резервуар для воды обладает хорошим охлаждающим эффектом, качество труб будет хорошим, а скорость - более быстрой

5.1 Пластина
Материал	Твердость 63,4HRC (более длительный срок службы, чем у стали 45#)
5.2 Привод
Тип	DELTA Inverter
Мощность	4 кВт
5.3 Охлаждение
Метод	Водяное охлаждение
5.4 Способ перемещения
Вверх и вниз	Электрическая регулировка
Слева и справа	Ручная регулировка
Расстояние перемещения	800 мм
Режим вождения	Трехфазный асинхронный двигатель
Мощность	1.1 кВт
5.5 Способ формования
Режим	Пневматический
5.6 Онлайн-резак
Формовочная машина с автоматическим резаком, подключается к дисплею подсчета счетчиков экструдера, клиент может в соответствии с требованиями установить длину

6. Форма для формирования труб

При замене штамповой головки просто замените одну цельную деталь, не нужно разделять матрицу и оправку

7. Машина для намотки с двумя станциями

Счетчик может регулировать скорость намотки с помощью индукции

8. Бесплатные запасные части
Термопара - 1 шт - 3 м
Высокотемпературная линия - 2 шт - 20 см
Высокотемпературная пробка - 5 шт
Нагреватель штамповой головки - 1 комплект
Вентилятор - 1 шт
Носовой винт - 8 шт
Основание - 6 комплектов
Гаечный ключ с торцевой головкой - 1 комплект
Принципиальная схема - 1 комплект



Дополнительное оборудование для гофрированных труб по желанию заказчика

1. Автоматическая резьбонарезная машина

2. Станок для резки с визуальным позиционированием

3. Машина для упаковки труб

4. Проволочное устройство

5. Воздушный компрессор
6. Охладитель водяного охлаждения
