Доставка - 25 дней
В стоимость включены пуско-наладочные работы
КОМПЛЕКТАЦИЯ
|
Сварочный аппарат для 2D-заборной сетки |
1 комплект |
||||
|
Автоматический загрузочный бункер с поперечной проволокой |
1 комплект |
||||
|
Автоматический загрузочный бункер с продольной проволокой |
1 комплект |
||||
|
Шкаф управления работой |
1 комплект |
||||
|
Высокоскоростной станок для правки и резки стальной проволоки |
2 комплекта |
||||
|
3D-гибочный станок для изгородей |
1 комплект |
||||
|
Система водяного охлаждения |
1 комплект |
||||
|
Запасные части |
1 комплект |
||||
|

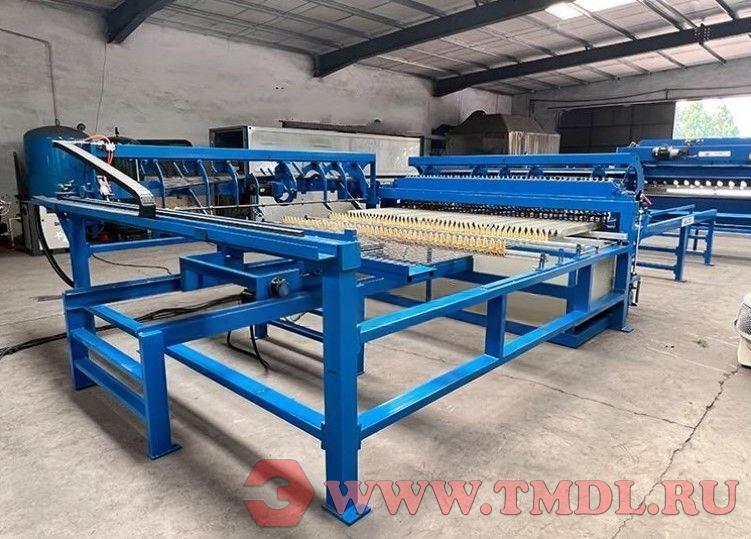

Сварочный аппарат для сварки сетки главного ограждения |
|||||
|
|
|
||||
|
Диапазон диаметров проволоки |
3-6 мм |
||||
|
Размер сетки |
50х50-250х250 мм (регулируется) |
||||
|
Максимальная длина сетки |
3000 мм (подходит для длины 1,2-3,0 мм) |
||||
|
Максимальная ширина сетки |
2500 мм |
||||
|
Количество сварных точек |
50 шт |
||||
|
Скорость сварки |
60-80 раз/мин |
||||
|
Номинальное напряжение |
380В, 60Гц, 3 фазы |
||||
|
Номинальная мощность |
125 КВА*7 (система водяного охлаждения) |
||||
|
Время сварки |
5,5 кВт (электромагнитный тормозной двигатель) |
||||
|
Способ контроля |
ПЛК + Сенсорный экран |
||||
|
Способ сварки |
С помощью контрольного кремниевого электродвигателя |
||||
|
Режим давления |
Регулируемое давление пружины |
||||
|
Вес |
Около 4.8 Т |
||||
|
Габариты |
9100х4200х2500 мм |
||||
|
Внешний источник питания |
380 В ± 5% 50 Гц, трехфазный, ≦ 100 В от шкафа управления. |
||||
|
Зона однофазной нагрузки силового провода |
(Медная проволока) 120 мм ² |
||||
|
Система водяного охлаждения |
Чистая, от нейтральной до слабощелочной (ph: 7~8) вода, расход 5,12 м ³ /ч, температура подачи 25 ~ 30℃ |
||||
|
Автоматический электрический бункер для подачи поперечной и продольной проволоки
Описание функции:
|
||||
|
Шкаф управления работой (ПЛК + управление с сенсорным экраном и вспомогательная ручка) |
||||
|
Станок для гибки 3D заборов |
|||||
|
Давление |
63Т |
|||
|
Номинальное давление |
630 КН |
||||
|
Длина рабочей доски |
3200 мм |
||||
|
Ширина рабочей доски |
1300 мм |
||||
|
Мотор |
Мощность |
5.5 кВт |
|||
|
Скорость |
1460 об/мин |
||||
|
Давление масляного мотора |
32 МПА |
||||
|
Максимальное рабочее давление |
26.5 МПА |
||||
|
Высокоскоростной станок для правки и резки стальной проволоки |
|||||
|
Диапазон диаметров проволоки |
3-6 мм |
|||
|
Максимальная длина резки |
3000 мм |
||||
|
Двигатель правки |
7.5 кВт |
||||
|
Двигатель резки |
3 кВт |
||||
|
Рабочая скорость |
0-130 м/мин |
||||
|
Способ контроля |
ПЛК и сенсорный экран |
||||
|
Система водяного охлаждения |
|||||
|
Вентиляторный двигатель |
0.18 кВт |
|||
|
Двигатель водяного насоса |
1.1 кВт |
||||
|
Количество водяного потока |
7.8м³ /ч |
||||
ЗАПАСНЫЕ ЧАСТИ
|
Электродный блок |
4 шт |
|
Бесконтактный переключатель для сварки/вытягивания сетки/опускания проволоки |
4 шт |
|
Переключатель N2 (который используется для проверки поперечных проводов) |
1 шт |
|
Кнопка Старта |
1 шт |
|
Кнопка Стоп |
1 шт |
|
Кнопка регулятора скорости |
1 шт |
|
Кнопка аварийной остановки |
1 шт |
|
Сильное магнитное поле |
10 шт |
|
Горловина для продевания линейной проволоки |
2 шт |
|
Инструменты для установки |
1 комплект |
ОСНОВНЫЕ БРЕНДЫ
|
Ключевая сварочная система |
Независимые исследования и разработки |
|
Система управления ПЛК для сварочного аппарата для сварки сетки |
Delta (Китай, Тайвань) |
|
Серводвигатель для сварочного аппарата для сварки сетки |
Delta (Китай, Тайвань) |
|
Частота для сварочного аппарата для сварки сетки |
Delta (Китай, Тайвань) |
|
Сенсорный экран для сварочного аппарата для сварки сетки |
Delta (Китай, Тайвань) |
|
Низковольтные электроприборы |
Schneider (Франция) |
ОСНОВНАЯ ФУНКЦИЯ И ПРЕИМУЩЕСТВА
Система подачи проволоки
В машине для сварки сетки используется предварительно нарезанная проволока (как продольная, так и поперечная). Она автоматически подается из специального электрического бункера, управляемого шаговым двигателем, по одной проволоке за раз. Продольная проволока направляется к нижним сварочным электродам с помощью автоматического подающего устройства, после чего основная машина приступает к сварке сетки.
Сварочные трансформаторы с водяным охлаждением
Сварочные трансформаторы — новой модели оснащены системой водяного охлаждения, что значительно продлевает срок их службы. При этом вода не расходуется впустую, так как система работает по замкнутому циклу (постоянная рециркуляция).
Механическое регулирование сварочного давления
Сварочное давление реализовано через механическую пружину, что делает его простым в настройке. Это решение снижает себестоимость, а затраты на обслуживание ниже, чем у пневматических аналогов.
Интеллектуальная система управления
Каждый трансформатор управляется отдельным микроконтроллером, обеспечивающим точное регулирование давления и времени сварки. Система интегрирована с сенсорным экраном, через который можно легко задавать силу тока и длительность сварки.
Контроль подачи проволоки
Машина оборудована датчиками проверки проволоки. Если поперечная проволока не подается или застревает, система автоматически останавливается, предотвращая выпуск бракованной сетки.
Интеграция с гибочным станком
Эта машина работает в комплексе с 3D-гибочным станком, что позволяет полностью автоматизировать производство объемных панелей для ограждений
