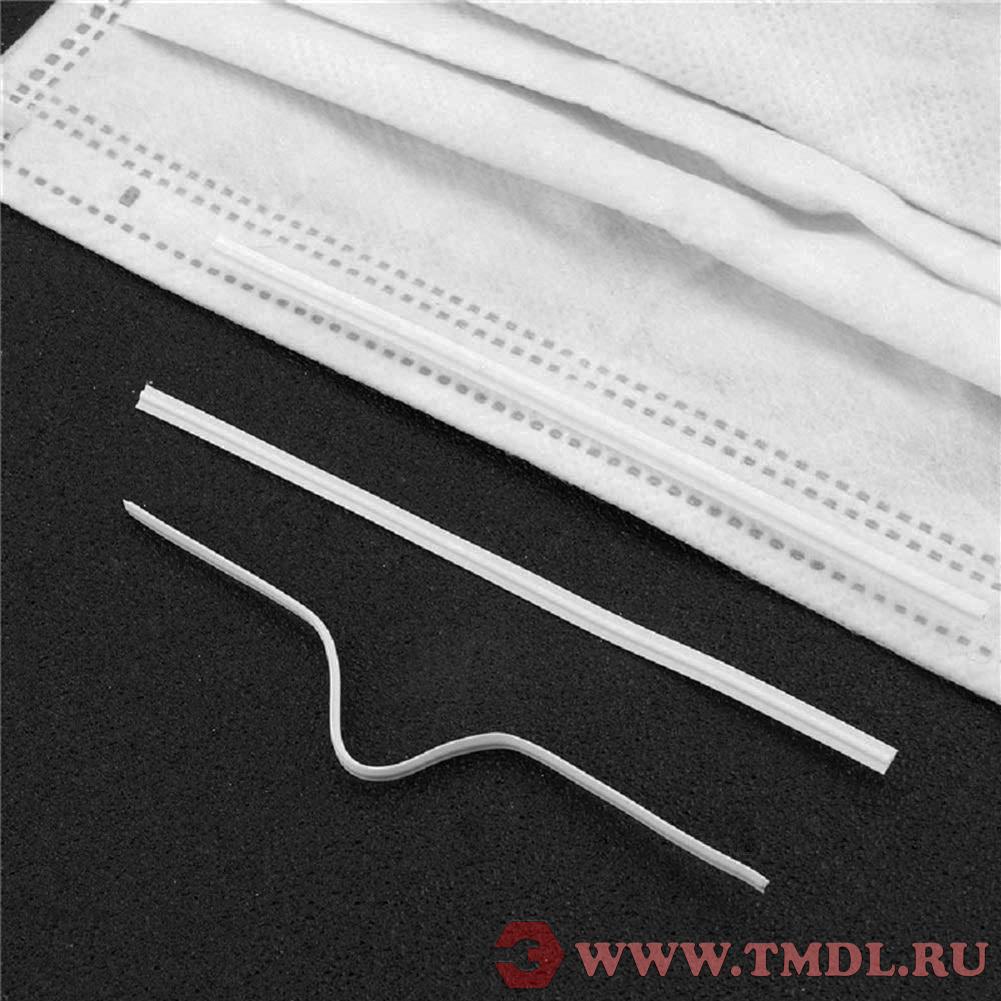

Линия по производству переносицы для ПП-масок (со стальной проволокой)
Основные параметры
| Обрабатываемые материалы | ПП (полипропилен), наполнительный мастербатч, стальная проволока |
| Справочные технические параметры | |
| Ширина производства | однопроволочная 3 мм — двухпроволочная 3–5 мм (стандарт компании) |
| Толщина производства | 0,7–1,2 мм |
| Количество экструдеров | 2 (для носовой полоски) |
| Максимальная производительность экструзии | 30–40 кг/ч |
| Скорость линии | ≤ 200 м/мин ×1 |
| Электропитание | AC 380 В / 3 фазы / 50 Гц ±10％ L1+L2+L3+N (трёхфазная четырёхпроводная сеть) |
| Установленная мощность | 20 кВт (рабочая мощность около 12 кВт) |
| Количество рабочих | 1–2 человека |
| Габаритные размеры | 15 м × 1 м × 2,5 м |
Список оборудования
| 1 | Автоматический загрузчик материала | 25 кг | 1 комплект |
| 2 | Распаковочная стойка (разматыватель) | - | 1 комплект |
| 3 | Одношнековый экструдер | S45/30 | 1 шт. |
| 4 | Головка для литья ленты (комплект пресс-формы для одинарной проволоки) | - | 1 компл. |
| 5 | Ванна охлаждения воды | - | 1 шт. |
| 6 | Первая тянущая система (первый тянущий узел) | - | 1 шт. |
| 11 | Двухпозиционная намоточная машина | - | 1 шт. |
| 12 | Электрическая система управления | - | 1 компл. |
Детали оборудования
1. Конфигурация производственной линии и технические характеристики
1) Автоматический загрузчик материала
-
Режим загрузки: вакуумный всасывающий
-
Емкость: 25 кг
-
Оснащен воздушным сушильным аппаратом с подогревом
2) Распаковочная стойка (разматыватель)
-
Состоит из шестерен с регулируемым тормозом
3) Одношнековый экструдер S45/30
-
Шнек:
Диаметр: 45 мм
Отношение L/D: 30:1
Материал: 38CrMoAlA
Обработка поверхности: азотирование, полировка
-
Цилиндр (ствол):
Материал: 38CrMoAlA
Обработка внутренней поверхности: азотирование, полировка
Тип нагрева: керамические нагревательные кольца
Мощность нагрева: 3 кВт × 4
Система охлаждения: вентиляторное охлаждение цилиндра
Мощность охлаждения: 0,15 кВт × 4
-
Редуктор:
Материал корпуса: HT200
Тип зубчатых колес: косозубые шестерни
Материал шестерен: 20CrMnTi
Обработка шестерен: цементация, зубошлифовка
Тип охлаждения: внутренняя циркуляция водяного охлаждения
-
Ведущий двигатель:
Тип: асинхронный двигатель
Мощность: 11 кВт
Регулятор двигателя: инвертор (преобразователь частоты)
4) (Пресс-форма для одинарной и двойной проволоки в комплекте)
-
Изготовлена из высококачественной штамповой стали, компактная конструкция, надежное соединение, удобная замена.
-
Литники хромированы на поверхности и отполированы, толщина слоя 0,03–0,05 мм, твердость HRC 50–60, точность полировки 0,02–0,06 мкм.
-
Наружная поверхность хромирована (0,02–0,03 мм) для простоты обслуживания и защиты от ржавчины.
-
Количество лент: 1 шт.
-
Внутренний нагрев с помощью нагревательного стержня из нержавеющей стали, нагрев соединительной горловины кольцом из нержавеющей стали, мощность 4 кВт.
5) Ванна охлаждения воды
-
Регулировка высоты: винтовая (подъемная)
-
Ширина ванны: 200 мм
-
Длина: 4000 мм
-
Все детали, контактирующие с водой, изготовлены из нержавеющей стали.
6) Двухвалковое тянущее устройство
-
Предварительный нагрев заготовки полоски перед вытяжкой.
-
Состоит из двигателя, редуктора, тянущего стального валка и передаточных шестерен.
-
Частотное регулирование, стабильная передача.
-
Диаметр тянущего валка: Φ380 мм
-
Рабочая ширина: 100 мм
-
Мощность двигателя с АС-частотным приводом: 2,2 кВт
11) Двухпозиционная намоточная машина
-
Используется для намотки готовой продукции. Автоматическая намотка с центральной раскладкой нити.
-
Состоит из: наматывателя, кожуха, направляющего винта, роликовой опоры, тянущего ролика, транспортной системы и системы электронного контроля и учета.
-
Характеристики наматывателя:
Номинальный диаметр: 200 мм
Максимальный диаметр намотки: 340 мм
Максимальная скорость намотки: 300 м/мин
Мощность двигателя: 5NX2
12) Электрическая система управления
-
Инвертор (преобразователь частоты): ABB
-
Контактор: SIEMENS
-
Контроллер температуры: OMRON
