Полная автоматическая линия для производства легковскрываемых крышек (EASY OPEN) и доньев для консервной промышленности. Состоит из двух участков: линия производства доньев (заготовок) и линия производства легковскрываемых крышек. Оборудование: пресс типа «Галерея» (63 т), комбинированный вырубной пресс (100 т), машина для закатки кромок, лакировочная машина (500–700 крышек/мин), индукционная сушилка (800 крышек/мин), фотографический контроль, счётчики и сборщики. Диаметр крышек: φ50–φ99 мм. Производительность: до 800 крышек/мин. Управление: Panasonic, Schneider, FESTO. Применяется для производства металлических крышек для стеклянных банок, консервов, напитков.
Линия по производству доньев (основные заготовки)
|
Продукт |
Технические характеристики |
Кол-во (компл.) |
|
Технологические процессы: Подача → Пресс типа «Галерея» → Конвейер → Машина для закатки кромок → Конвейер → Лакировальная машина → Конвейер → Индукционная сушилка → Фотографический контроль → Счетчик и сборщик крышек |

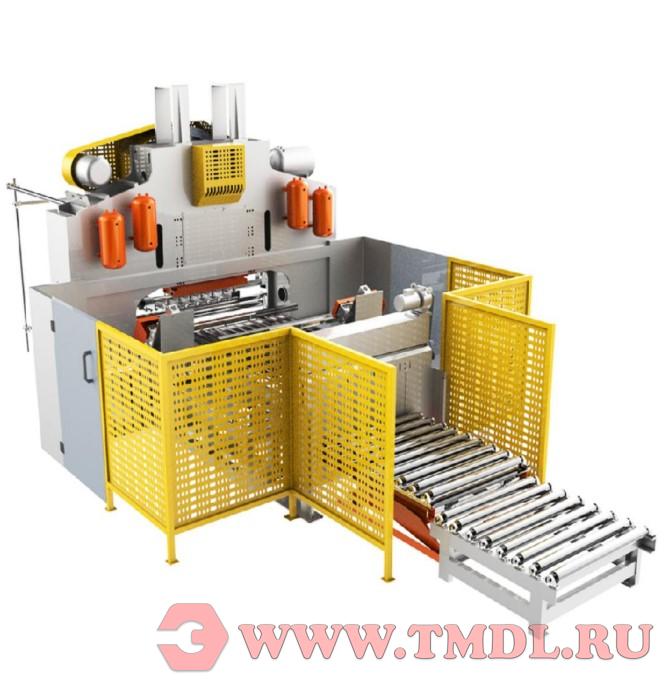

Используется для автоматической подачи материала. Включает: платформу ЧПУ, автоматическое подающее устройство, датчик двойных листов, платформу пресса, гидравлический подъемный стол, устройства для нанесения масла, систему управления и серводвигатели от Panasonic, устройство автоматического сбора отходов. Скорость подачи: 7–11 листов в минуту (в зависимости от скорости пресса и размера крышки). Подходящий размер листа: макс. 1150×1150 мм. Подходящая толщина листа: 0,1–0,4 мм. Обнаружение: зажим, сдвоенные листы. Электронная система управления: Panasonic. Низковольтный выключатель: Schneider. Пневматическая система управления: FESTO. |
1 |
|

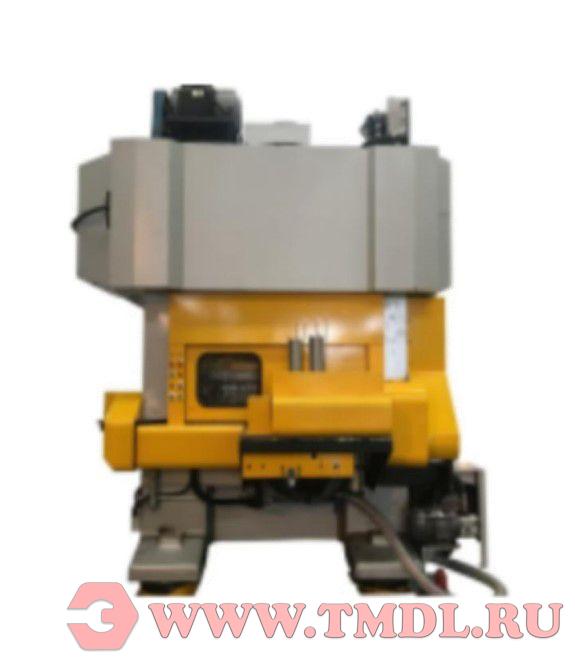

Пресс типа «Галерея» (полностью автоматический) |
Рабочее давление: 63 тонны. Ход ползуна: 120 мм. Макс. частота ходов: 200 ход/мин. Макс. закрытая высота: 455 мм. Регулировка закрытой высоты: 17 мм. Макс. загружаемый штамп: до 2 штампов. Макс. размер пластины: 1100×1100 мм. Макс. толщина пластины: 0,4 мм. Общая мощность: 22 кВт. Вес: 1100 кг. Габариты (Д×Ш×В): 8000×6310×2700 мм. |
1 |
|
Штамп (твердосплавные ножи) |
2 штампа диаметром 73 мм, базовое покрытие на прессе CNC-C7D 63T. |
|
|
Машина для закатки кромок (отбортовки) |
Используется для закатки крышек, с отрезными дисками для одного размера и сегментами закатки. |
1 |
|
Лакировальная машина (для нанесения уплотнительного покрытия) |
Производительность: 500–700 крышек/мин. Диаметр: φ50–φ99 мм. Допустимое отклонение количества лака: ±10 мг. Мощность: 3,5 кВт. Вес: 1500 кг. |
1 |
|
Индукционная сушилка (электромагнитная печь) |
Используется для сушки клея на крышках. Макс. производительность: 800 крышек/мин. Диаметр: φ50–φ99 мм. |
1 |
|
Конвейер (транспортер) |
Конвейеры для соединения агрегатов. |
1 |
|
Фотографический контроль (система инспекции) |
Производительность: 800 крышек/мин. Диаметр: φ50–φ99 мм. |
1 |
|
Счетчик и сборщик крышек (счетно-упаковочный автомат) |
Используется для автоматического подсчета крышек и ручной упаковки. Производительность: МАКС. 800 крышек/мин. Диаметр: φ50–φ99 мм. |
1 |
Линия по производству легковскрываемых крышек (EASYOPEN)
|
Продукт |
Технические характеристики |
Кол-во (компл.) |
|

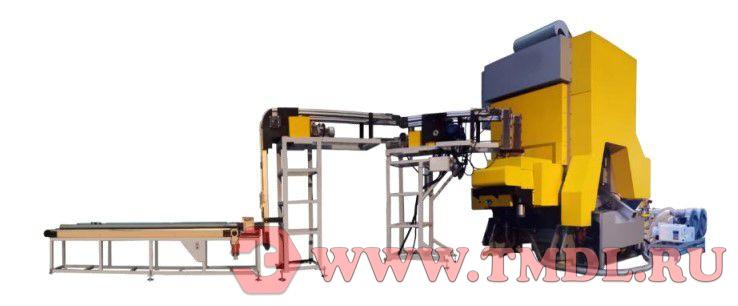

Комбинированный вырубной пресс (комбинированный штамп) |
Рабочее давление: 100 тонн, Макс. ход: 400 ходов/мин. Общая мощность: 40 кВт. |
1 |
|
Комбинированная система вырубки |
Скорость: 150–250 раз/мин. Линий: 2. Тип крышек: Ø73 мм (400 ходов/мин). |
1 |
|
Машина для размотки рулона (разматыватель) |
Согласован с вырубным прессом. Макс. загрузка (вес рулона): 3,5 тонны. |
1 |
|
Система подачи и вывода крышек |
Конвейер: вход и выход. |
1 |
|
Фотографический контроль (инспекция) |
Конфигурация: Основной блок х1, камеры х2. |
1 |
|
Транспортер 1 |
Конвейеры для соединения. |
1 |
|
Транспортер 2 (линия подачи 2) |
Конвейеры для соединения. |
1 |
|
Счетчик и ручная фасовочная машина (полуавтоматическая) |
Высота выпуска: 850 мм. Скорость: 200–500 крышек/мин / 2 линии, расстояние между центрами: 350 мм. |
1 |
Доставка - 25 дней
Срок производства – 200 дней
В стоимость включены пуско-наладочные работы
