Линия производства жестяных EOE-крышек
(Производительность: 150–200 шт./мин.)
Линия по производству базовых крышек для EOE
| Оборудование | Технические характеристики | Кол-во |
|---|---|---|
|

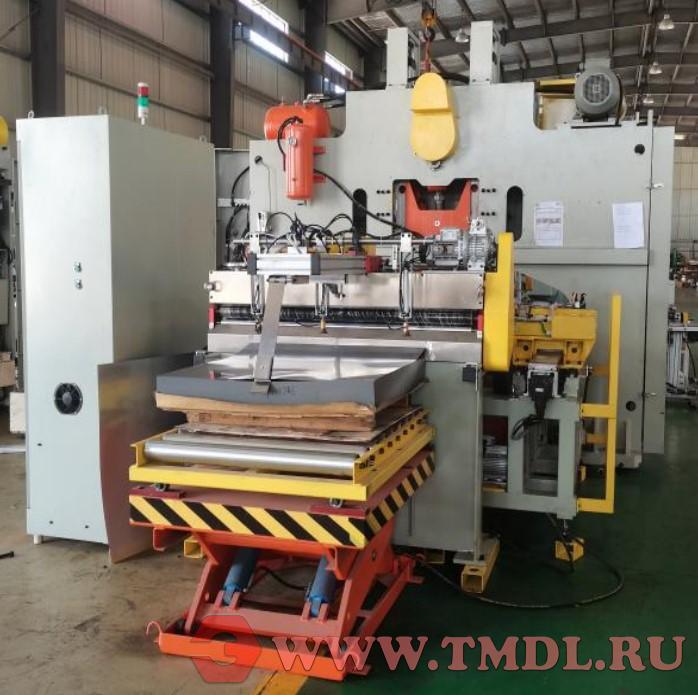

Автоматическая система подачи
|
Одиночная зигзагообразная подача. Включает: ЧПУ-платформу подачи, автоматическое подающее устройство, гидравлическую платформу подъёма/опускания с принадлежностями, устройство автоматической выгрузки, платформу пресса. Скорость подачи: 50–180 раз/мин (в зависимости от скорости пресса и размера крышки). Размер листа: 0,6×0,6 м ~ 1×1 м, возможно использование рулонного листа. Толщина листа: 0,1–0,5 мм. Питание: 3 фазы, 4 провода; AC380; <7 кВт. | 1 |
|
Одноточечный портальный пресс 30T
|
30-тонный портальный пресс. Номинальное усилие: 300 кН. Номинальный ход: 2 мм. Ход ползуна: 105 мм. Число ходов: 160–200 уд/мин. Основная мощность: 5,5 кВт. Габариты: 3300×1200×3100 мм. | 1 |
| Пресс-форма | Штамп (одинарный) для портального пресса 30 т для изготовления крышки-основы (базовой крышки) диаметром Φ73 мм. | 1 |
| Пресс-форма | Штамп (одинарный) для портального пресса 30 т для изготовления донышка (нижней части) диаметром Φ73 мм. | 1 |
|
Машина для закатки кромок
|
Используется для закатки кромок у базовых крышек и донышек. | 1 |
|

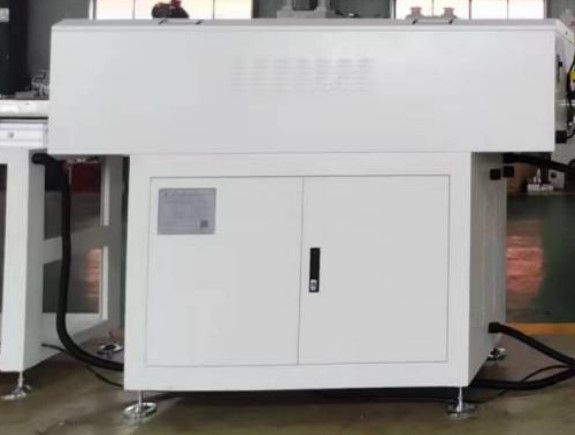

Машина для нанесения герметика и индукционная печь-сушка
|
Машина для нанесения компаунда (герметика) и сушки. | 1 |
| Сменная оснастка / Комплект для переналадки | Сменная оснастка для машины нанесения герметика под другой типоразмер для донышка. В комплекте: оснастка для одного типоразмера для базовой крышки. | 1 |
|

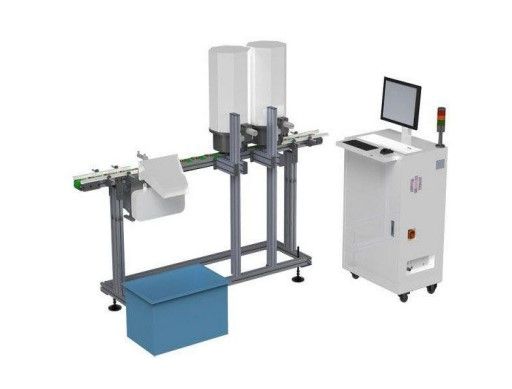

Система онлайн-визуального контроля
|
Онлайн-система обнаружения дефектов. Основные компоненты: 1 процессор + 1 камера. Функция: проверка нанесения герметика на крышки, а также загрязнений/царапин, с отбраковкой дефектных изделий на транспортёрной ленте. Скорость настраивается под требования заказчика и эквивалентную скорость пресса. | 1 |
|
Конвейер
|
Соединительные устройства для линии и простая платформа-сборник (накопитель). |
Линия конверсии жестяных EOE-крышек
|
Разматыватель
|
Используется для разматывания рулонного материала для язычка (таба). Макс. вес загрузки: 2–3 т. Диаметр паллеты: 1300 мм. | 1 |
| Магнитный транспортёр для подачи крышек | Используется для автоматической подачи базовых крышек в конверсионный пресс. | 1 |
|
125-тонный одноточечный комбинированный пресс
|
Номинальное усилие: 1250 кН. Номинальный ход: 3 мм. Ход ползуна: 50 мм. Число ходов: 150–200 уд/мин (изготавливается под заказ). Макс. высота штампа: 400 мм. Регулировка высоты штампа: 30 мм. Размер бокового отверстия: 650 мм. Стол (перед–зад × лево–право): 1100×900 мм. Площадь ползуна: 1000×700 мм. Мощность основного двигателя: 18,5 кВт. Вес нетто: 15 т. Габариты: 2600×2300×3400 мм. | 1 |
|

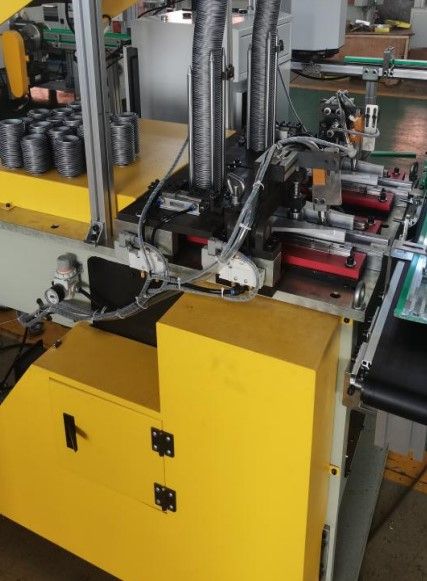

Конверсионная система
|
Одновыходная конверсионная система EOE. Включает: штамп для язычка (1 выход), нижний укладчик (стаккер), одноканальный штамп (установлен под Φ73 мм), механическую систему привода, систему масляной смазки и пневмосистему, индексатор, вакуумную систему, систему электроуправления и др. | 1 |
| Система нанесения покрытия на линию вскрытия и сушки | Система для нанесения ремонтного покрытия на линию вскрытия (скоринг) и сушки. | 1 |
|
Система онлайн-визуального контроля
|
Онлайн-система обнаружения дефектов. Основные компоненты: 1 процессор + 2 камеры. Функция: проверка крышек (концов) и отбраковка дефектных изделий на транспортёрной ленте. Включает проверку на загрязнения/царапины, контроль зоны ремонтного покрытия, контроль заклёпки и положения язычка. Скорость настраивается под требования заказчика и эквивалентную скорость конверсионного пресса. | 1 |
| Транспортёр с автоматическим подсчётом | Соединительные устройства для линии, включая автомат для подсчёта количества. | 1 |
