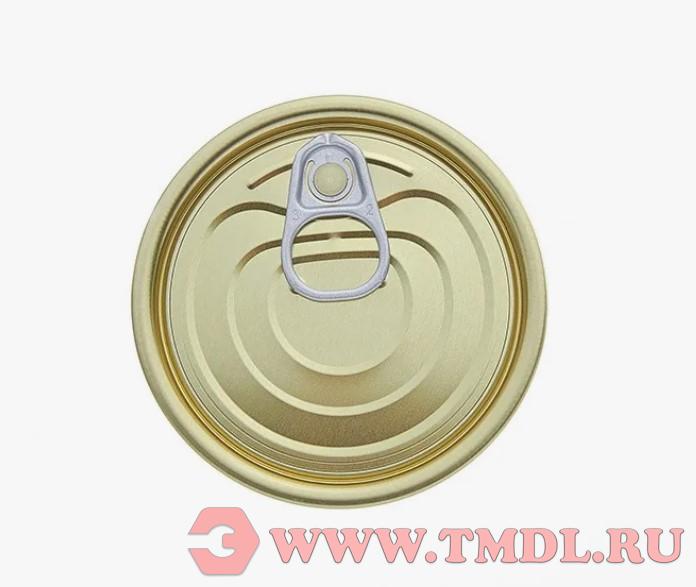

Автоматическая производственная линия для легкосъемных крышек EOE из жести 73 мм.
Максимальная скорость производства: 1000 EPM для линии оболочек; 600–700 EPM для линии сборки.
Технические характеристики оборудования
| № | Оборудование | Описание |
|---|---|---|
| 1 | Автоматическая система подачи листов | Полностью автоматическая система подачи жести с ЧПУ для подачи листов в гильотинный пресс. Включает: платформу загрузки с ЧПУ, сервопривод подачи, гидравлический подъёмный механизм, датчик двойного листа, систему смазки листов и устройство автоматического сбора отходов. Подходит для прямых и рулонных листов. ПЛК и сервосистема, датчики: Panasonic. Электроника: Schneider. Энкодер: Omron. Пневматика: CKD и SMC. Подача воздуха: 6 бар. Напряжение: 380В, 3 фазы, 50/60 Гц. Мощность: ~8 кВт. |
| 2 | Гильотинный пресс 120T | Высокоточный гильотинный пресс усилием 120 т. Номинальное усилие: 120 т. Ход ползуна: 105 мм. Макс. частота ходов: 200 ходов/мин. Макс. количество устанавливаемых штампов: 7. Макс. размер листа: 1050×1050 мм. Макс. толщина листа: 0,4 мм. Общая мощность: 25 кВт. Вес: ~14 т. Габариты: 5500×3500×2800 мм. ПЛК и сервосистема: Panasonic. Электроника: Schneider. Энкодер: Omron. Пневматика: CKD и SMC. Датчики: Panasonic. |
| 3 | Оснастка (штампы) | 5-гнёздная оснастка для вырубки заготовок 73 мм. Материал режущих элементов: твёрдый сплав (карбид). |
| 4 | Транспортёрная система | Передвижной транспортёр для выгрузки готовых заготовок. |
| 5 | Закаточная машина | Высокоскоростная закаточная машина для обработки заготовок. Включает комплект оснастки для 73 мм. Скорость: свыше 1000 EPM. |
| 6 | Соединительный транспортёр | Соединительный транспортёр между закаточной машиной и линией нанесения герметика. |
| 7 | Машина для нанесения герметика | 6-головочная высокоскоростная роторная машина для нанесения компаунда (герметика). Включает оснастку для 73 мм. Скорость: 600–1000 EPM (регулировка частоты). Допуск: 10 мг. Давление воздуха: ≥ 0,5 МПа. |
| 8 | Соединительный транспортёр | Соединительный транспортёр между машиной для нанесения герметика и сушильной печью. |
| 9 | Система онлайн-визуального контроля (одноголовочная) | Одноголовочная система для автоматического обнаружения и отбраковки дефектных крышек (царапины, деформация, загрязнения, отсутствие закатки, плохое нанесение герметика, сдвоенные крышки, посторонние предметы и т.д.). Макс. скорость проверки: свыше 1000 EPM. Точность проверки: 100%. |
| 10 | Индукционная печь | Высокоскоростная индукционная печь для отверждения герметика. Включает 2 секции печи по 1,6 м и 3-метровую магнитную систему разделения и охлаждения крышек. Диапазон диаметров крышек: 52–99 мм. Скорость: свыше 1000 EPM. Температура отверждения: регулируемая. Мощность: 6,2 кВт. |
| 11 | Стол для подсчёта и упаковки | Для автоматического накопления и подсчёта заготовок с целью упаковки. Включает 3-метровую магнитную систему разделения и охлаждения. |
| 12 | Система подачи заготовок | Автоматическая двухканальная магнитная система подачи заготовок в сборочный пресс. |
| 13 | Сборочный пресс 125T | Высокоточный сборочный пресс усилием 125 т для сборки оболочки и кольца. Включает оснастку для 73 мм (2 канала). Контроль аварийных ситуаций: отсутствие заготовок, сдвоенные заготовки, отсутствие колец, ошибки подачи, выравнивание полосы, натяжение ленты и т.д. Номинальное усилие: 125 т. Макс. частота ходов: 350 ходов/мин. Ход ползуна: 40 мм. Макс. количество штампов: 3. Макс. размер листа: 1050×1050 мм. Макс. толщина листа: 0,4 мм. |
| 14 | Разматыватель | Автоматическая система размотки колец. Тяжёлая модель. |
| 15 | Машина для нанесения риски, покрытия и сушки | Автоматическая машина для нанесения риски, покрытия и сушки. Нож для нанесения риски: твёрдый сплав. Особая функция: подогрев для регулировки глубины риски. Точность контроля остаточной толщины риски: < 0,01 мм. |
| 16 | Транспортёрная система | Магнитные соединительные транспортёры для последующих линий. |
| 17 | Система онлайн-визуального контроля (двухголовочная) | Двухголовочная система для автоматического обнаружения и отбраковки дефектных крышек (царапины, деформация, загрязнения, отсутствие закатки, плохое нанесение герметика, сдвоенные крышки, смешение типов, посторонние предметы и т.д.). Макс. скорость проверки: 1500 EPM. Точность проверки: 100%. |
| 18 | Стол для подсчёта и упаковки | Двухканальный стол для автоматического накопления и подсчёта готовых EOE для упаковки. Включает магнитную систему разделения и охлаждения. |
Электрические параметры
3 фазы, 380 В, 50/60 Гц
Исходные материалы
Необходимые условия для достижения указанной выше номинальной скорости и производительности
Цвет
Может быть окрашено по требованию заказчика
