Доставка - 25 дней
В стоимость включены пуско-наладочные работы
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

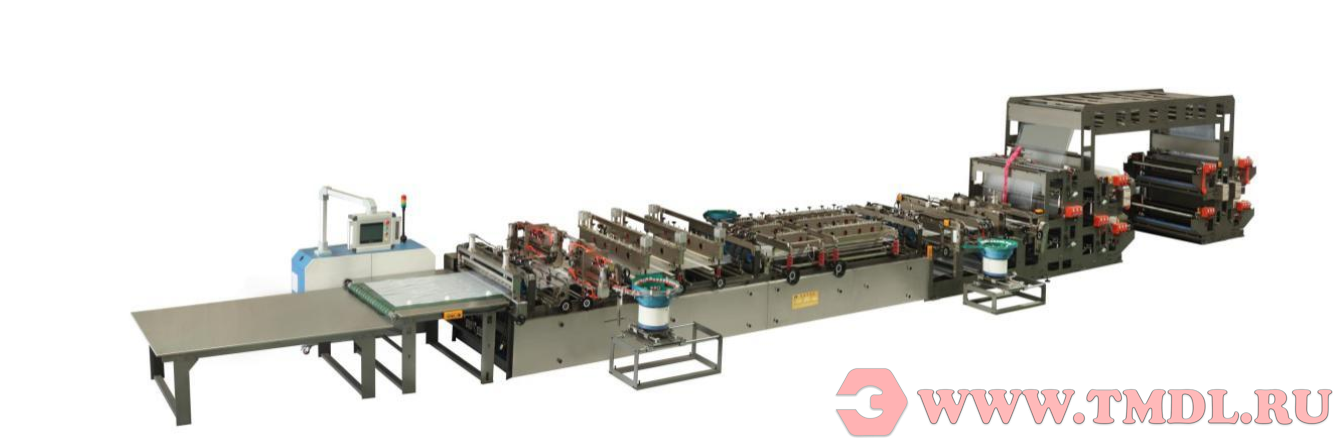

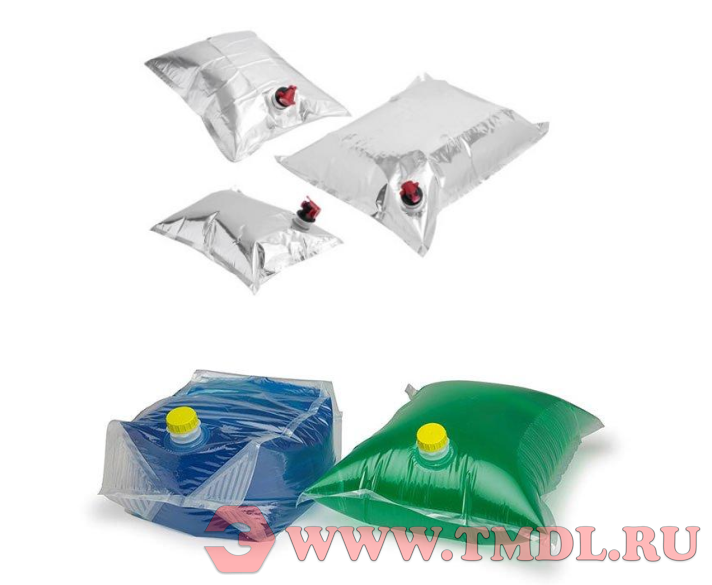

| Функция | Производство пакетов типа «пакет в коробке» с четырёхсторонней запайкой |
| Подходящие основные материалы | Пластиковая ламинированная плёнка (BOPP, COPP, PET, PVC, нейлон), многослойная соэкструзионная плёнка, ламинированная алюминием плёнка, ламинированная бумажно-пластиковая плёнка, ламинированная плёнка из чистого алюминиевого фольга, пакет типа «bag-in-box» |
| Макс. скорость | 30 шт./мин (зависит от длины и типа изготавливаемого пакета) |
| Макс. линейная скорость размотки | ≤ 30 м/мин (зависит от длины и типа изготавливаемого пакета) |
| Макс. диаметр рулона | ⌀ 750 * 600 мм (диаметр * ширина) |
| Размеры изготавливаемого пакета |
Длина: 640 мм, N=1,2,3,4,5,6 (кратность подачи материала) Ширина: 520 мм |
| Точность позиционирования | ≤ ±0.3 мм |
| Количество горячих и охлаждающих ножей | 28 |
| Количество линий контроля температуры | 20 линий |
| Диапазон установки температуры | Комнатная температура - 400 °C |
| Общая мощность | 40 кВт |
| Система управления | Высокоскоростная система управления упаковочной машиной GS |
| Габаритные размеры (ДШВ) | 18800 * 2300 * 2200 мм |
| Конфигурация электрического оборудования | |
| Панель оператора и ПЛК | 10.4-дюймовый сенсорный экран WEINVIEW (Тайвань) и система управления на ПЛК Panasonic |
| Серводвигатели и драйверы | 3 комплекта (2 кВт) |
| Контроллеры коррекции перекоса для размотки | 4 комплекта |
| Система управления размоткой на частотном преобразовании (включая ЧП 0.75 кВт) | 2 комплекта |
| Контроллеры натяжения размотки (управление магнитными порошковыми тормозами) | 4 комплекта |
| Контроль температуры | 20 линий (независимые термомодули) |
| Шкаф управления качающейся головкой | 1 комплект |
| Устройства размотки | |
| Тип конструкции | Горизонтальная станция (в сборе с магн. порошк. тормозом, цилиндром, роликом, ЧП, двигателем, датчиком и системой упр.) |
| Приводные устройства | Мотор разгрузки + редуктор + звездочка + привод ролика |
| Вал подачи | Пневматический вал с пневмозажимными элементами |
| Способ подачи | Ручная установка с пневматической фиксацией |
| Натяжение при разгрузке | |
| Режим управления | Автоматическое управление в составе узла |
| Устройства коррекции перекоса | |
| Конструкция | Регулировка влево/вправо винтовой парой |
| Привод | Привод от контроллера коррекции (низкоскоростной синхронный двигатель) |
| Режим управления | Управление одним/двумя фотоэлектрическими датчиками |
| Метод detection | Отражение от фотоэлектрического датчика |
| Точность отслеживания | ≤ 0.5 мм |
| Диапазон регулировки | 150 мм |
| Диапазон поиска датчика | ±50 мм (регулируемый), с концевыми выключателями |
| Структура противоположных сторон (верх/низ) | |
| Конструкция | Прижимная структура с односторонним регулируемым резиновым роликом на пружине |
| Регулировка | Ручная (маховиком) |
| Продольно-герметизирующие устройства | |
| Конструкция | 2 комплекта устройств горячего прессования и 1 охлаждения, компоновка продольно-мостовая |
| Привод | Главный двигатель приводит силовой шток |
| Передача | Эксцентриковый механизм с вертикальным движением шатуна |
| Количество | Три группы (передняя и задняя соответственно) |
| Длина | 640 мм (горячая герметизация), 650 мм (холодная герметизация) |
| Поперечно-герметизирующие устройства | |
| Конструкция | Мостовая структура с устройствами горячего прессования, расположенными горизонтально |
| Привод | Главный двигатель приводит силовой шток |
| Передача | Эксцентриковый механизм с вертикальным движением шатуна |
| Количество | 3 группы |
| Длина | 640 мм |
| Устройство протяжки пленки | |
| Конструкция | Прижимная фрикционная структура с резиновым роликом |
| Привод | Цифровая система переменного тока (сервопривод) |
| Передача | Синхронный ремень и шкив (передаточное отношение 1:3) |
| Протяжка | Фрикционная протяжка и прерывистое движение двумя группами резиновых роликов (верх/низ) |
| Режим управления | Централизованное управление от ПЛК, синхронное управление длиной и средним натяжением |
| Метод обнаружения | Индуктивный датчик подает сигналы (верхний/нижний предел рамы) |
| Главные передающие устройства | |
| Конструкция | Структура толкающего четырехзвенного механизма (кривошипно-коромысловый) |
| Привод | Главный двигатель 4 кВт и серводвигатель |
| Передача | Главный двигатель приводит тайваньский планетарный мотор-редуктор (1:25) |
| Режим управления | Централизованное управление от ПЛК |
| Характер движения | Главный двигатель приводит раму в вертикальное движение |
| Устройства автоматического позиционирования | |
| Точность фотоэлектрического detection | 0.01–0.25 мм |
| Точность позиционирования сервомотора | 0.1 мм |
| Суммарная точность позиционирования | ≤ ±0.3 мм |
| Диапазон поиска датчика | 0–10 мм (задается с компьютера) |
| Режим коррекции позиционирования | Токовая компенсация для сервоотслеживания |
| Устройства контроля температуры | |
| Метод измерения | Термопара типа E |
| Режим управления | Централизованное управление от ПЛК и модульное управление, привод через SSR (твердотельное реле) |
| Диапазон установки температуры | Комнатная температура – 400 °C |
| Точки измерения температуры | Середина электронагревательного блока |
| Резак (Нож) | |
| Конструкция | Сервоустройство ползункового ножа |
| Устройство многократной подачи материала | |
| Конструкция | Движение фиксированного цилиндра |
| Режим управления | Централизованное управление от ПЛК |
| Привод | Соленоидный клапан с защитой от КЗ (питание 24 В DC) |
| Режим действия | Совместное движение четырьмя группами поперечной герметизации |
| Количество подач | 2–6 раз (задается на сенсорном экране) |
| Устройство пробивки отверстий | |
| Конструкция | Пневматическая вырубка отверстия после поворота лезвия микродвигателем |
| Количество | 2 комплекта (базовая комплектация) |
| Дополнительное оборудование (не входит в коммерческое предложение) | |
| Дополнительный пробойник | Дополнительная группа пробойника (отличная от базовой) — уточнять заранее |
| Фасонный режущий инструмент | Изготавливается по требованиям заказчика |
| Воздушный компрессор | Приобретается заказчиком отдельно согласно требованиям |
| Упаковка | Обычная и влагозащитная упаковка |

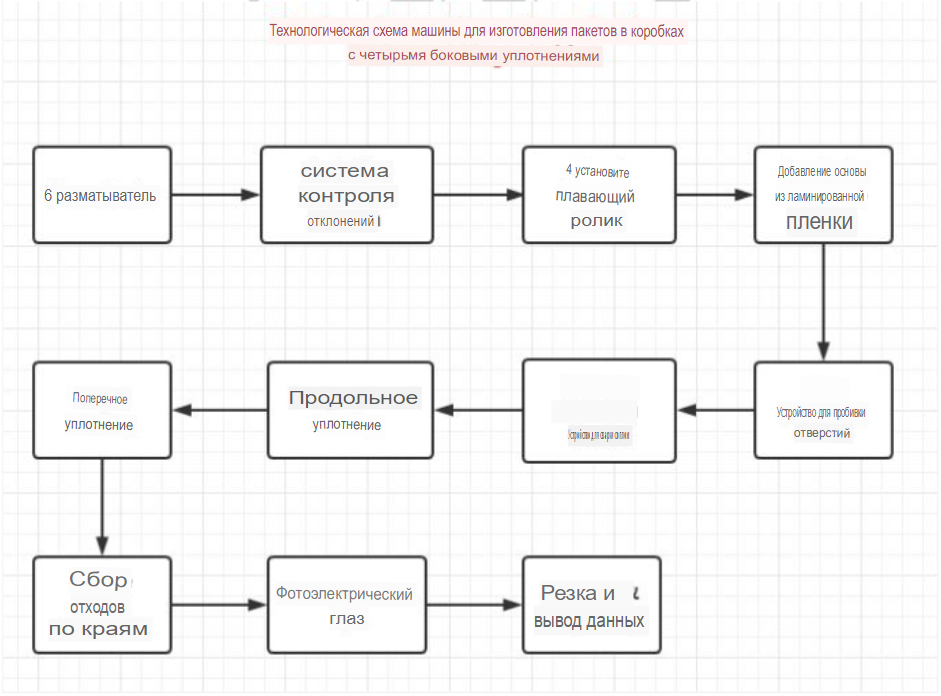

ДЕТАЛИ
-

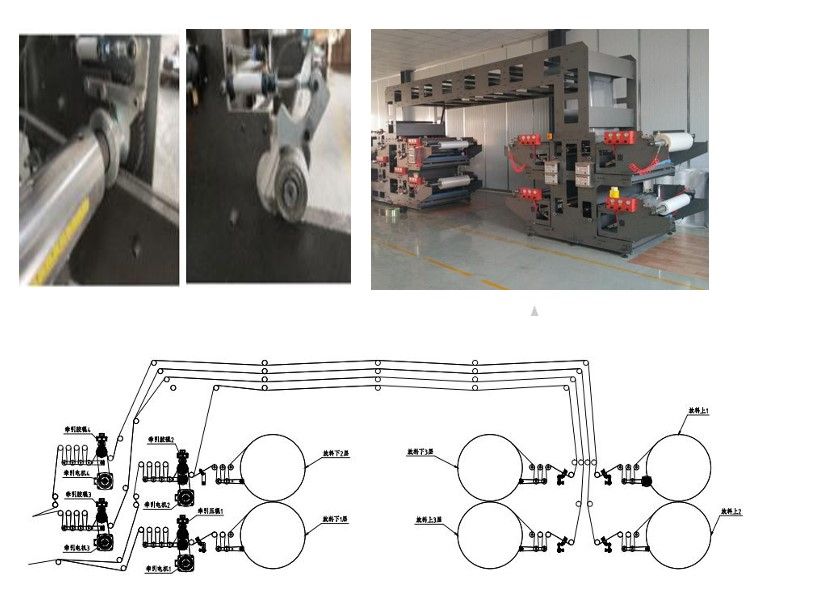

6 разматывателей (пневматический вал диаметром 3 дюйма с пневматической фиксацией, 6 шт.)
-

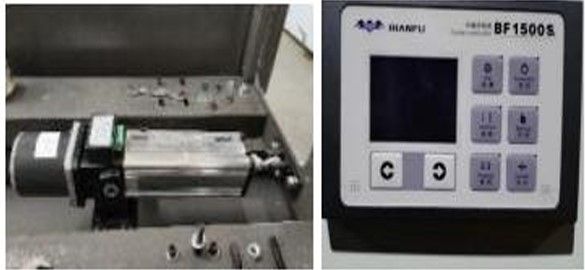

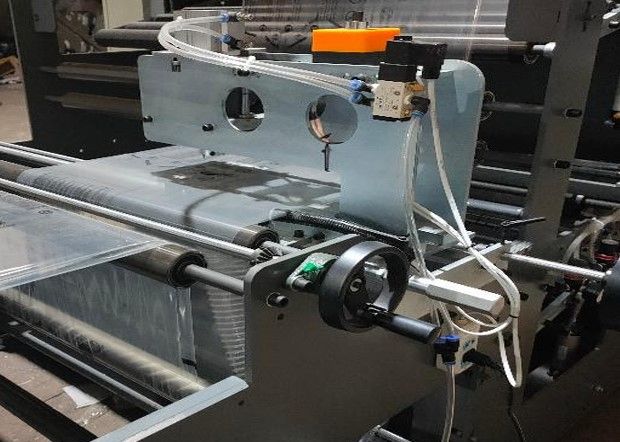

С системой контроллеров коррекции перекоса (правки полотна)
-

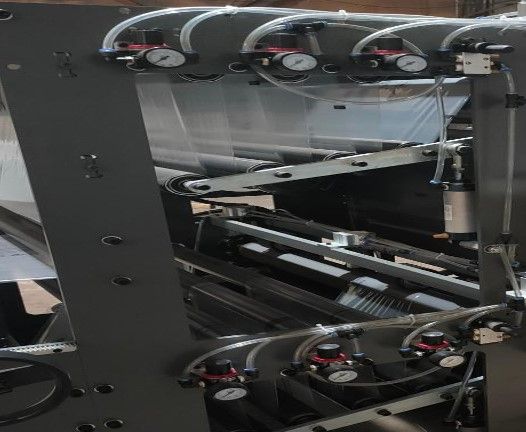

4 плавающих ролика
(Функция: накопление материала и регулировка силы натяжения для согласования скорости подачи сырья со скоростью производства пакетов.)
-
Основной материал: ламинатная пленка OPP+PE размером 20*20 см, добавляется перед пробивкой отверстия
-
Устройство пробивки отверстий
-

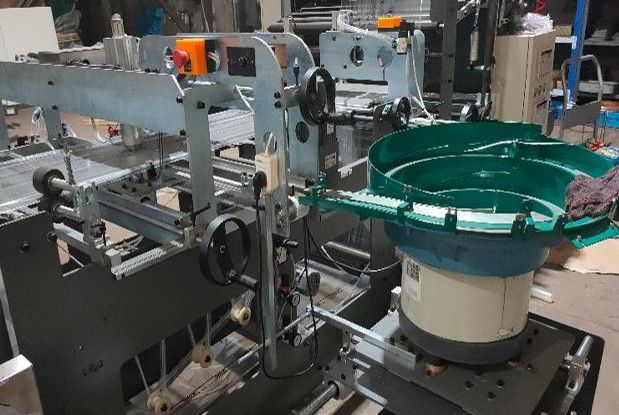

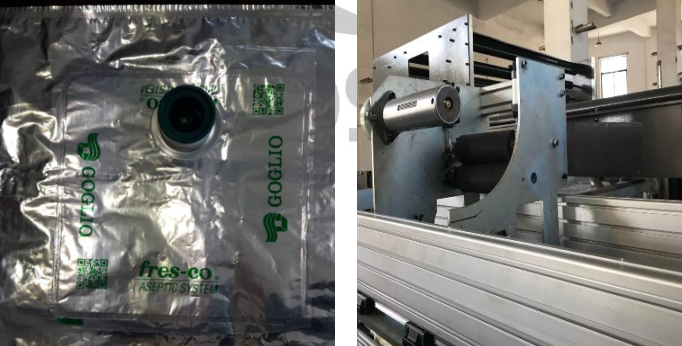

Устройство приварки носика (горловины)
-

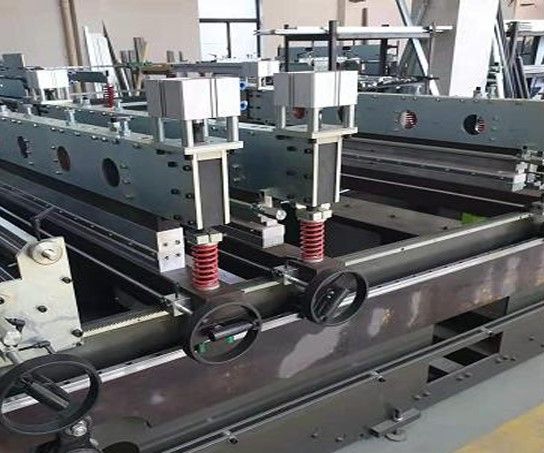

Продольная герметизация
-

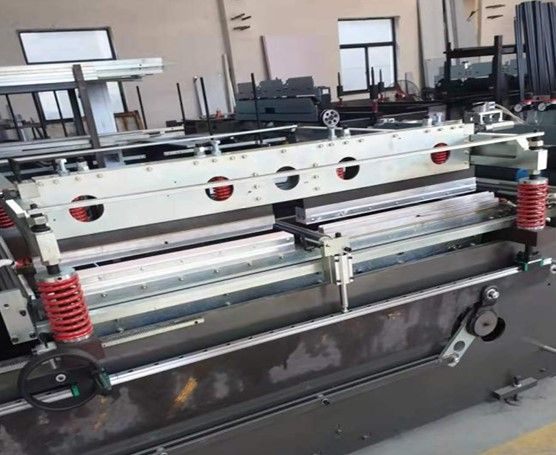

Поперечная герметизация
-

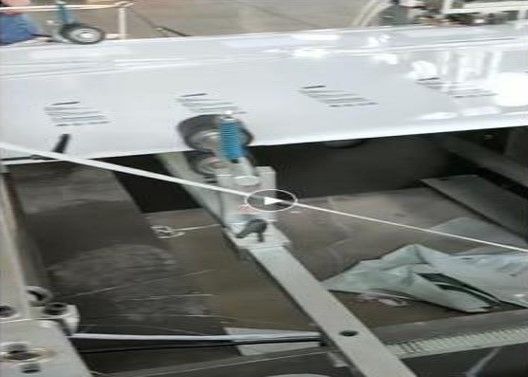

Сбор обрезков (кромки) (2 шт.)
-

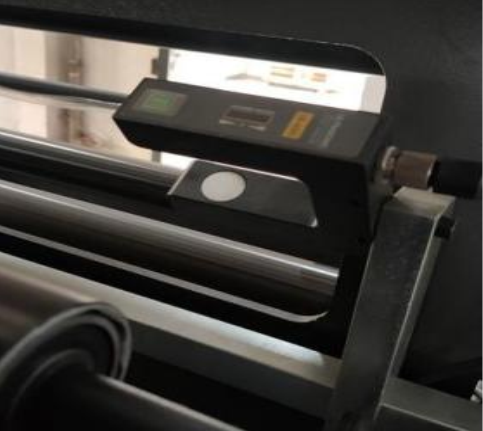

Фотоэлектрический датчик (фотоэлемент)
-

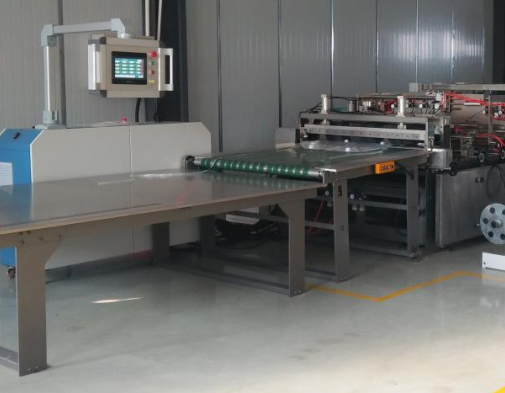

Резка и выдача готовой продукции
