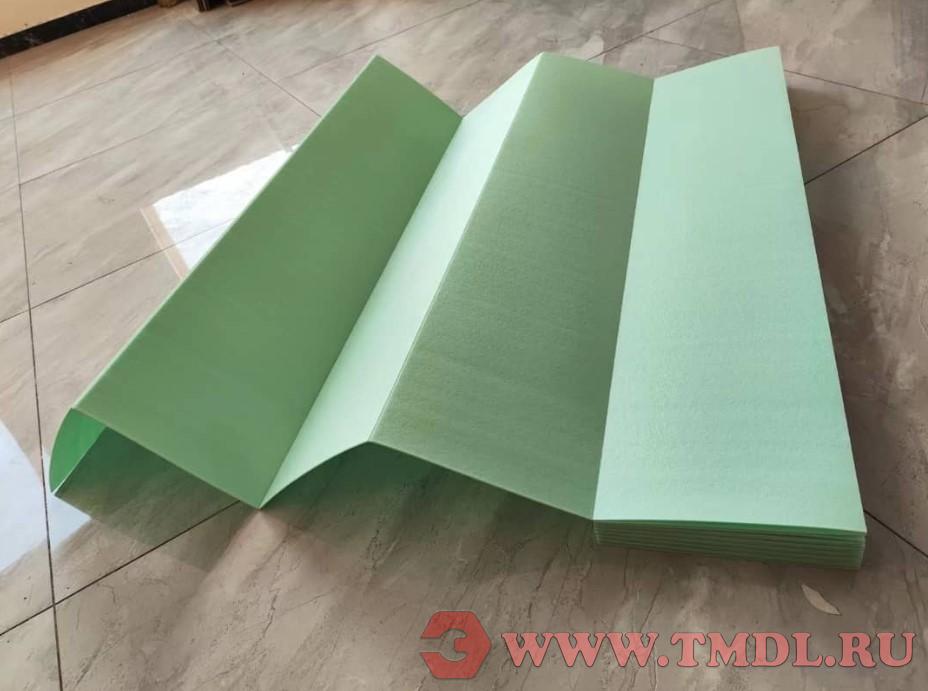

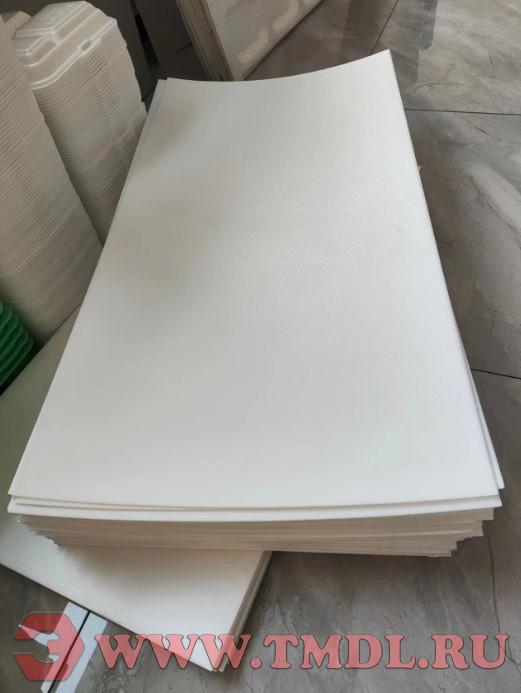

Линия производства подложки под напольные покрытия

2. Экструдер первой ступени
1) Шнек и барабан
Диаметр шнека: 105 мм
Материал шнека и барабана: 38CrMoAlA, обработанный азотом
и сплавом напылением
Соотношение сторон: 36:1
Мощность двигателя: 55 кВт переменного тока (двигатель управляется инвертором)
Напряжение нагрева: 380 В
Корпус нагревается с помощью литых алюминиевых нагревательных колец с защитной крышкой.

2) Коробка передач
Специальный редуктор экструдера, твердая поверхность зубьев, высокий крутящий момент и низкий уровень шума.

Высокоточный дозирующий насос высокого давления плунжерного типа оснащен преобразователем частоты управления односторонним
клапаном для управления впрыском газа, что обеспечивает высокую точность, высокую стабильность и удобство в эксплуатации

5. Экструдер второй ступени
1) Шнек и барабан
Диаметр шнека: 120 мм
Материал шнека и барабана: 38CRMOALA с обработкой азотом
и сплавом напылением
Соотношение сторон: 32:1
Мощность двигателя: 55 кВт переменного тока (двигатель управляется инвертором)
Напряжение нагрева: 380 В
Главный двигатель приводит в движение коробку передач. Охлаждается внутренней оборотной
водой, что обеспечивает хороший охлаждающий эффект, температура
снижается очень быстро. Уплотнительное устройство между 1-м и 2-м
шнеками - патент, оно очень хорошо подходит для уплотнения, материал не будет протекать.

2) Специальный редуктор экструдера с коробкой передач, твердая поверхность зубьев, высокий крутящий момент и низкий уровень шума.

6. Головка штампа
1) Форма обработана азотом для обеспечения
износостойкости. Материал устья штампа - углеродистая сталь.
На внешней стороне формы имеется 10 регулируемых винтов для регулировки
зазора между кромками штампа. Материал фланца - сталь 45#.

2) Температура измеряется в 2 зонах термопарой. Установите индикатор температуры на головку, чтобы было удобно проверять температуру головки. Кроме того, имеется датчик давления топлива, который показывает давление в головке для регулировки качества листа.

3) Воздушное кольцо перед болторезной головкой обдувает сжатым воздухом лист пенопласта, делает поверхность пены гладкой и
глянцевый
4) Нагреватель болторезной головки использует стиль водяного охлаждения, быструю низкую температуру, удобную для эксплуатации, безопасности и санитарии.

8. Выдвижной блок
⑴ Прижимной ролик быстро поднимается и опускается, управляется
инвертором, точно регулирует скорость,
плавно снимается.

(2) Материал выдвижного ролика: резина, пригодная для носки
Технические характеристики прижимного ролика:∮ 100 мм x 1250 мм
1 шт.
Спецификация главного приводного ролика: ≈350 мм x 1250 мм
2 шт.
(3) Цепная передача, приводимая в движение двигателем, мощность двигателя
2,2 кВт, циклоидальная коробка передач
(4) Оснащен счетчиком. Длину можно свободно регулировать
по мере необходимости. По достижении заданной длины счетчик
подаст сигнал. Загорится красный индикатор перегрузочной машины
. Счетчик снова начнет работать
(5) Оснащенный ионным вентилятором, установленным на выходе из
листа пенопласта, ионный ветер обдувает поверхность
листа пенопласта, устраняя статику, возникающую при
производстве листа пенопласта, чтобы избежать статической искры. (6) Материал расширительного ролика: нержавеющая сталь размер: ≈75x 1250 мм 1 шт.

10. Двухпозиционный намоточный станок
⑴ Приводной механизм намоточного станка - динамометрический двигатель.
Для регулирования частоты вращения двигателя используйте регулятор крутящего момента. Технические характеристики:
10 Нм. Трансмиссия динамометрического двигателя и намоточного
ролика приводится в движение цепями.

⑵ Ось намотки изготовлена из нержавеющей стали. Пневматическое управление, оснащенное устройством автоматического снятия для
экономии труда.

⑶ Моталка оснащена двумя наборами переключателей, один
из которых нажимной, а другой - педальный, что обеспечивает простоту управления и
гарантирует безопасность
⑷ Максимальный диаметр намотки составляет 1200 мм, а
максимально допустимая ширина катушки - 1200 мм.

11. Электрическая система управления
(1) Скорость вращения первого и второго винтов
регулируется инвертором мощностью 55 кВт, который является стабильным и точным.

(2) Твердотельные реле, воздушный выключатель и электрооборудование
изготовлены под известным отечественным брендом.

(3) Регулятор температуры точно показывает температуру в каждой зоне
и управляет системой отопления.

3. Экструдер
(1) Шнек и барабан
Материал: 38CrMoAlA, обработанный азотом.

(2) Редуктор:
Модель: твердая поверхность зубьев 225-16
Материал: ковкий чугун FCD 25.

Зубчатое колесо: Специальная обработка зубчатого колеса
SCM4 для полировки и нагрева

5. Главный шкаф управления
(1)Тепло передается с помощью термопары. Температура контролируется точно

(2) Регулятор температуры Brain power управляется
с помощью PID, контактора переменного тока.
(3) Первая и вторая скорости вращения шнека регулируются инвертором, который является стабильным и точным устройством.

(4) Контактор переменного тока, воздушный выключатель и
электрооборудование изготовлены под известным отечественным брендом.

(5) Регулятор температуры точно показывает температуру в каждой зоне
и управляет системой отопления.

(6) Электрическая система управления имеет в общей сложности 7 зон управления ПК.
