Машина для профилирования кровельного листа С8 является одним из наиболее популярных типов профилегибочных станков на российском рынке. Она создаёт специальную форму цветного стального кровельного листа, который используется для зданий, фабрик, супермаркетов и т.д. Данная машина предназначена для работы с цветной сталью толщиной от 0,3 мм до 0,7 мм. Используется плита толщиной 16 мм для изготовления каркаса станка, что обеспечивает его прочность и эстетичный вид. Обычно машина работает со скоростью 10-15 м/мин, а ПЛК с сенсорным экраном делает управление простым и удобным.
| Наименование товара | Количество | Цена за единицу | Общая стоимость / Россия |
|---|---|---|---|
| Машина для профилирования кровли С8 | 1 комплект | 26 982 USD | 26 982 USD |
Технологическая схема работы станка:
Разматыватель → Подача → Профилирование → Измерение длины → Гидравлическая резка → Выходной стеллаж

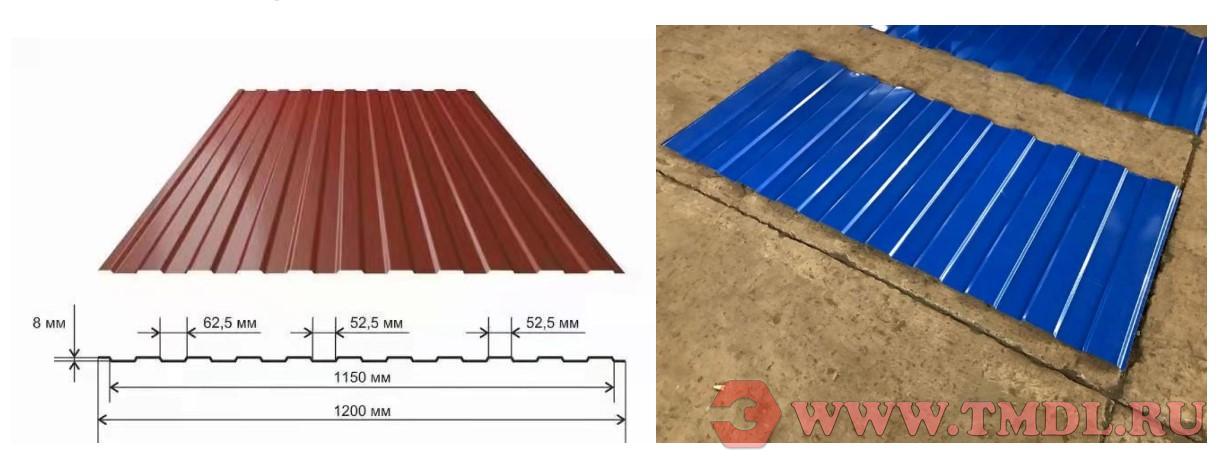

Чертежи
Технические параметры
| Комплектация | Ручной разматыватель, направляющая платформа, главный профилегибочный станок, гидравлическое режущее устройство, электродвигатель, гидростанция, система управления PLC, выходной стеллаж |
| Материал | Сырье: оцинкованный лист с полимерным покрытием (PPGI) или оцинкованная сталь (GI). Ширина рулона: 1250 мм. Полезная ширина: 1200 мм. Толщина: 0.3-0.7 мм |
| Ручной разматыватель | Внутренний диаметр рулона: 450-550 мм. Регулировка вручную. Макс. внешний диаметр рулона: 1500 мм. Макс. ширина рулона: 1250 мм. Грузоподъемность: 5 тонн |
| Главный станок |
Количество профилирующих клетей: около 13 (зависит от окончательного дизайна). Диаметр валов: 70 мм (сплошной вал). Конструкция: сварная из срединных плит. Каркас: сварной из двутавровой балки 350#. Материал роликов: сталь 45#, поверхность с твердым хромированием. Материал валов: сталь 45#. Рабочая скорость: 10-15 м/мин. Система транспортировки: цепь 1 дюйм. Мощность главного двигателя: 4 кВт (электродвигатель Shanghai Lichao) |
| Гидравлическая резка |

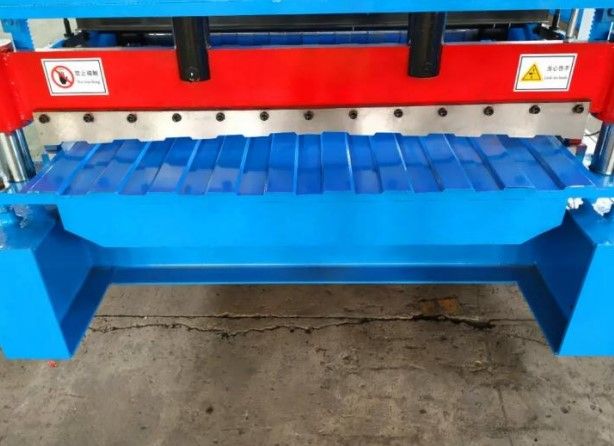

Тип резки: Гидравлическая. Допуск резки: ±1 мм. Материал ножа: Gcr12. Количество ножей: 1 комплект. Рабочее давление: 20 МПа |
| Гидравлическая система |
Гидравлическое масло: 46#. Мощность гидростанции: 3 кВт. Длина резки: по требованию. Без деформации или отходов. Высокий коэффициент безопасности |
| Устройство управления |
PLC: Delta. Язык программирования: английский и китайский (или по требованию). Преобразователь частоты: Sanjing. Сенсорный экран: 7 дюймов. Функции: автоматический замер длины и подсчет количества. Датчик положения (энкодер): Omron. Прочая электроарматура: международных брендов |
| Прочее |
Вес: около 5.5 тонн. Габариты: около 6500*1650*1700 мм. Цвет основного корпуса: желтый и синий. Напряжение питания: 380В / 50Гц / 3 фазы (или по требованию). Предохранители: 2 шт. Реле: 2 шт. Концевой выключатель: 2 шт |
Указанные фотографии машины для профилирования кровельного листа С8
-

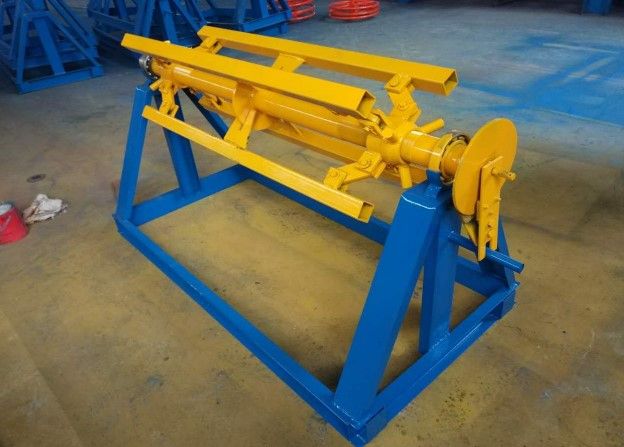

Ручной разматыватель
-

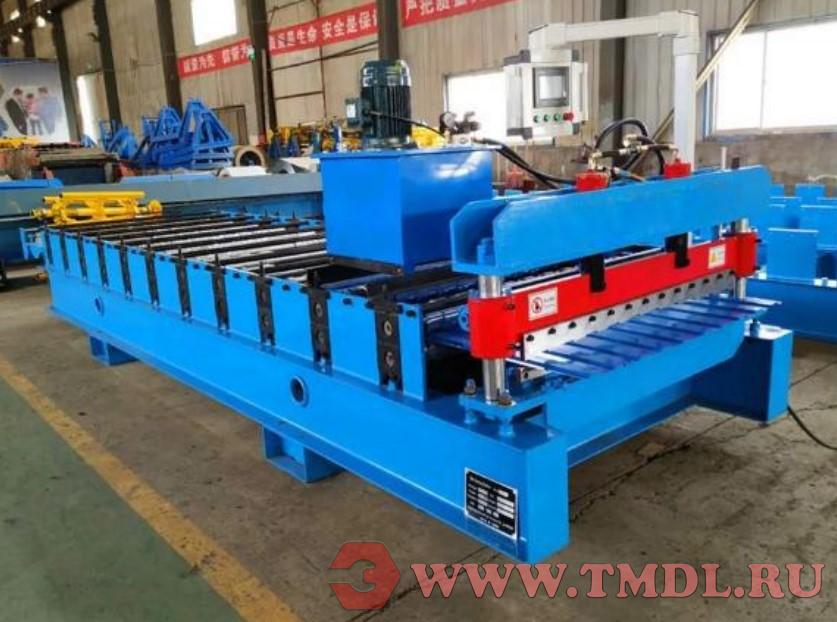

Машина для профилирования кровельного листа С8
-

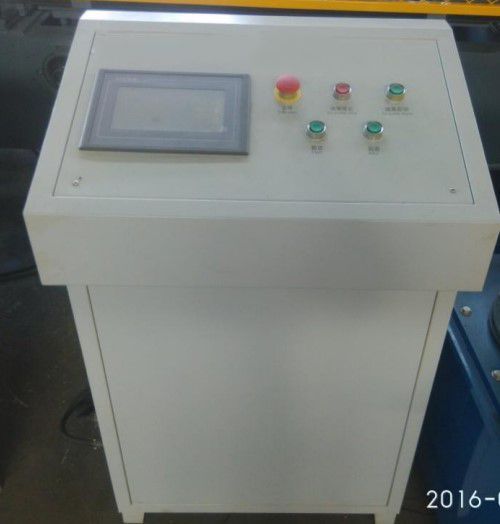

Сенсорный экран ПЛК
-

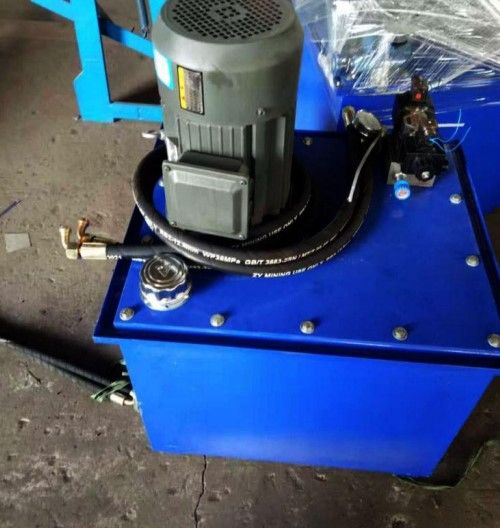

Гидравлическая станция
