Доставка - 25 дней
В стоимость включены пуско-наладочные работы

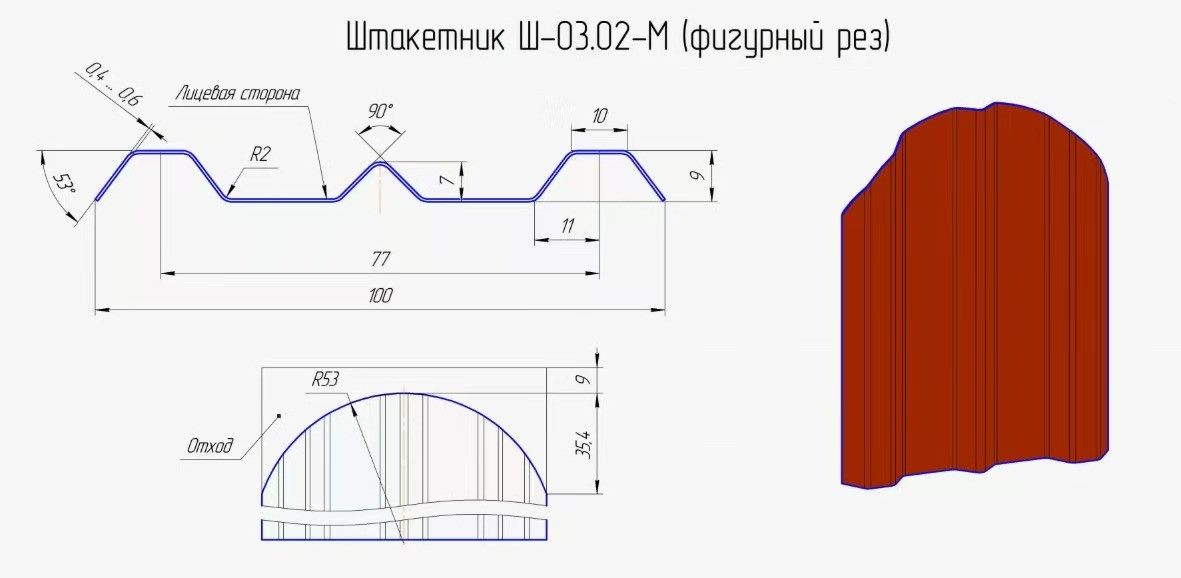

Необходимо подтвердить чертеж!
Технические характеристики
| Параметр | Значение |
|---|---|
| Толщина стали | 0.3 - 0.6 мм |
| Скорость производства | 8-12 м/мин |
| Входящая ширина | Согласно чертежу |
| Количество рабочих клетей | 13 |
| Материал клетей | Сталь 45#, закаленная |
| Диаметр валов клетей | Φ40 мм |
| Габариты основной линии | 4.0 м x 0.5 м x 1.25 м |
| Мощность главного двигателя | 3 кВт |
| Мощность привода резки | 3 кВт |
| Вес | 1.2 т |

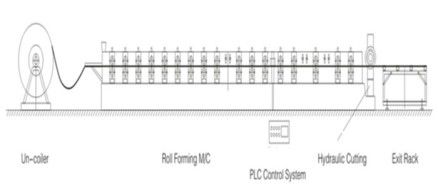

Состав линии
-
Разматыватель
-
Направляющая плита
-
Стан профилегибочный
-
Отрезное устройство (автоматическое)
-
Система гидравлического привода
-
Система автоматического управления (САУ)
-
Счётчик
-
Приемный стол
Общие сведения и конструкция линии

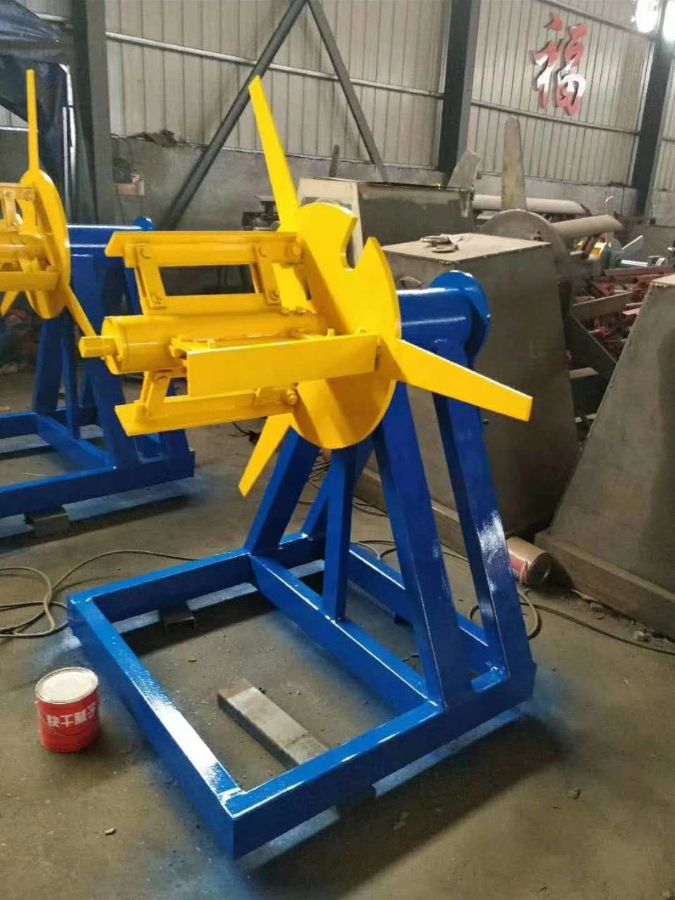

1. Разматыватель
-
Назначение: Непрерывная подача стальной ленты из рулона в прокатный стан.
-
Характеристики: Внутренний диаметр рулона — 508 мм, осевая нагрузка — 2 т.
-
Количество: 1 шт.
2. Направляющая плита
-
Назначение: Обеспечивает ровную и параллельную подачу оцинкованной стали для обработки, что гарантирует точность геометрии готового профнастила.

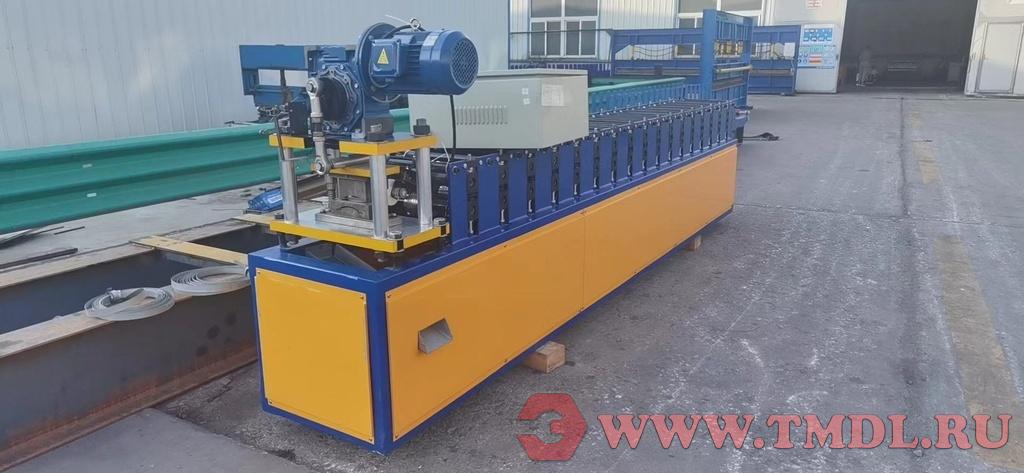

3. Стан профилегибочный
-
Назначение: Последовательный гиб и формовка металлической полосы в профиль требуемой конфигурации.
-
Комплектация: Формующие клети, гильотинные ножницы, направляющее заправочное устройство, электропривод.

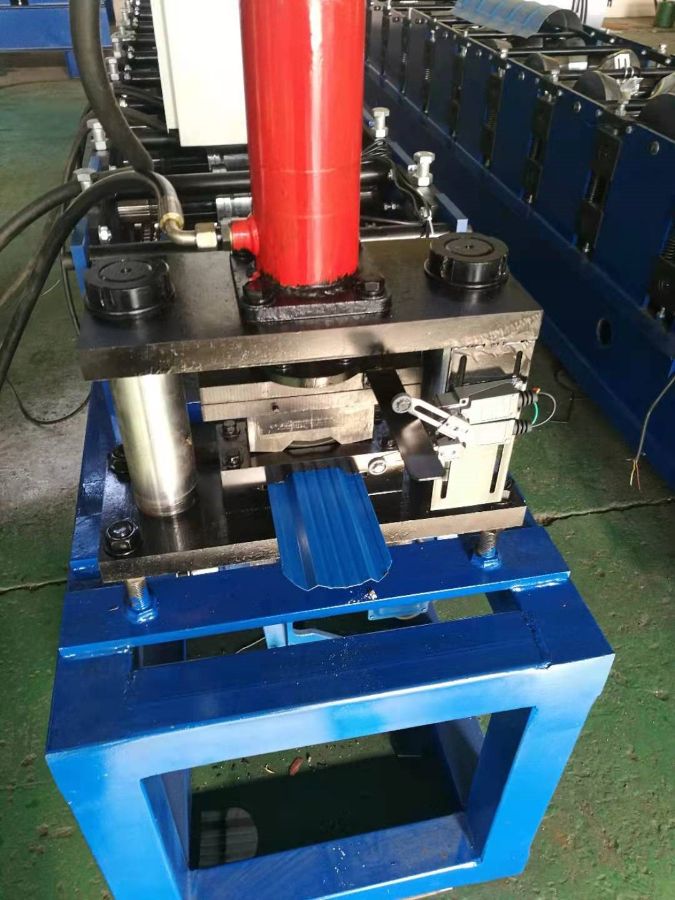

4. Отрезное устройство (автоматическое)
-
Назначение: Качественная отрезка профиля на мерные длины.
-
Расположение: Установлено на раме прокатного стана.
-
Оснащение: Фигурный нож (Материал: Cr12).
5. Система гидравлического привода
-
Назначение: Привод отрезного устройства для резки металла.
-
Принцип работы: Гидравлический привод с использованием шестерёнчатого насоса.
-
Состав гидросистемы: Гидробак (1 шт.), гидронасос (1 шт.), гидротрубопроводы (2 шт.), электромагнитные клапаны (2 шт.).
-
Мощность двигателя насоса: 3 кВт.
-
Марка гидравлической жидкости: ISO VG 46.
6. Система автоматического управления (САУ)
-
Назначение: Автоматизация процесса прокатки и управления технологическими параметрами.
-
Функции: Управление скоростью прокатки, счетчик количества и длины профилей, управление паузами технологического цикла.
-
Пульт управления: Оснащен сенсорной жидкокристаллической панелью для индикации параметров и оповещения об авариях.
Достоинства САУ:
-
Обеспечивает плавный пуск и остановку линии (без рывков).
-
Исключает пробуксовку стана и резкое натяжение цепей.
-
Защищает электрооборудование от пусковых токов.
-
Обеспечивает щадящий режим работы и долговечность оборудования.
-
Повышает производительность и качество продукции за счет исключения человеческого фактора.
-
Обеспечивает высокую точность реза: ±1 мм на 6 метрах профиля.

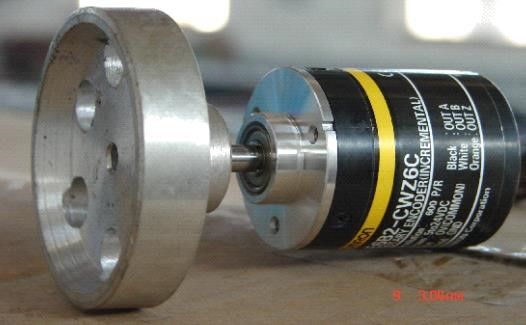

7. Счётчик
-
Назначение: Подсчет отработанной длины профнастила и количества единиц продукции (шт.).
8. Приемный стол (штабелер)
-
Назначение: Прием нарезанных листов профнастила и формирование их в пачки.
-
Характеристика: Длина стола может быть изготовлена по желанию заказчика.
