Доставка - 25 дней
В стоимость включены пуско-наладочные работы

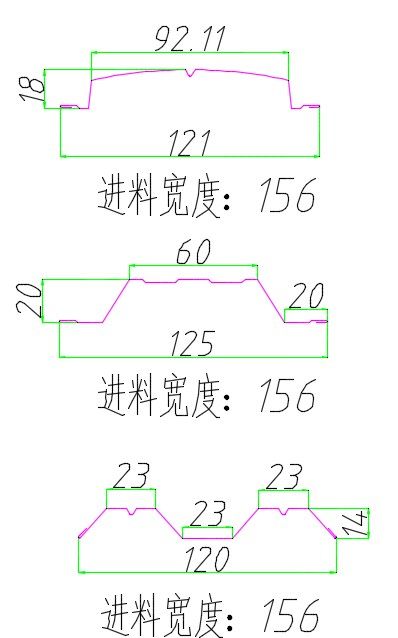

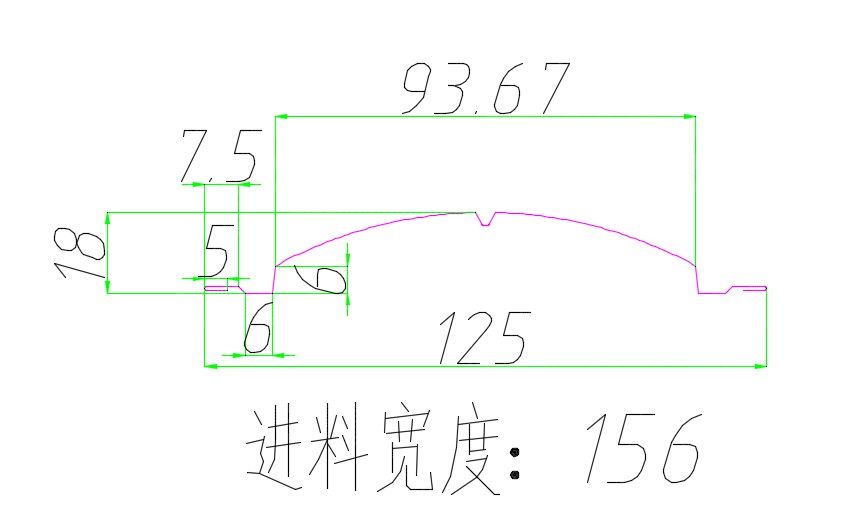

Необходимо подтвердить чертежи!
| Параметр | Значение |
|---|---|
| Толщина стали | 0.4 - 0.6 мм |
| Скорость производства | 8-12 м/мин |
| Количество рабочих клетей | 13 |
| Материал вала | Сталь 45# |
| Диаметр вала | Φ65 мм |
| Материал роликов | Сталь 45# с термообработкой |
| Материал ножа | Cr12MoV |
| Габариты основной линии | 5.0 м x 1.2 м x 1.5 м |
| Мощность | 4.0 кВт (двигатель стана) + 4.0 кВт (двигатель ножниц) |

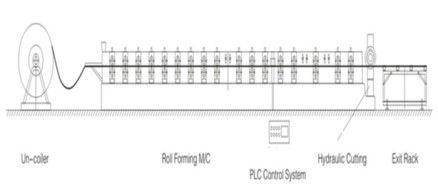

Состав линии
1. Разматыватель
-
Количество: 3 шт.
-
Назначение: Непрерывная подача стальной ленты из рулона в прокатный стан.
-
Характеристики: Внутренний диаметр рулона — 508 мм, осевая нагрузка — 2.5 т.

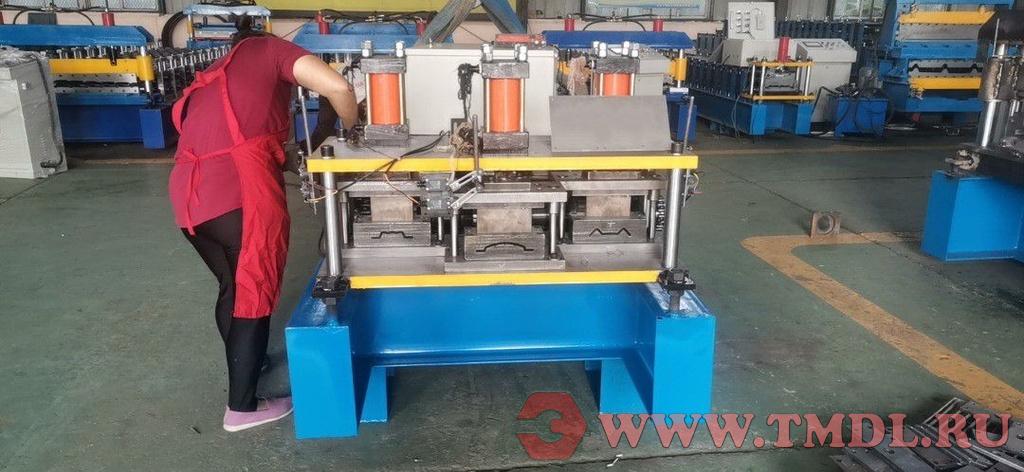

2. Стан профилегибочный
-
Назначение: Последовательный гиб и формовка металлической полосы в профиль требуемой конфигурации.
-
Комплектация: Формующие клети, профильные гильотинные ножницы, направляющее заправочное устройство, электропривод.
3. Гильотинные ножницы
-
Назначение: Качественная отрезка профиля на мерные длины.
-
Оснащение: Комплект ножей — 3 шт. (Материал: 12CrMo), фигурный рез.
-
Привод: Гидравлический, с использованием зубчатого насоса.
-
Состав гидросистемы: Гидробак (1 шт.), гидронасос (1 шт.), гидротрубопроводы (3 шт.), электромагнитные клапаны (2 шт.).
-
Мощность двигателя насоса: 4 кВт.
-
Марка гидравлической жидкости: ISO VG 46.
4. Система автоматического управления (САУ)
-
Назначение: Автоматизация процесса прокатки и управления технологическими параметрами.
-
Функции: Управление скоростью прокатки, счетчик количества и длины профилей, управление паузами технологического цикла.
-
Пульт управления: Оснащен сенсорной жидкокристаллической панелью для индикации параметров и оповещения об авариях.
Достоинства САУ:
-
Плавный пуск и остановка линии (без рывков).
-
Исключает пробуксовку стана и резкое натяжение цепей.
-
Защищает электрооборудование от пусковых токов.
-
Обеспечивает щадящий режим работы и долговечность оборудования.
-
Повышает производительность и качество продукции за счет исключения человеческого фактора.
-
Обеспечивает высокую точность реза: ±1 мм на 6 метрах профиля.
5. Приемный стол (штабелер)
-
Назначение: Прием нарезанных листов профнастила и формирование их в пачки.
-
Характеристика: Длина стола может быть изготовлена по желанию заказчика.
