Доставка - 25 дней
В стоимость включены пуско-наладочные работы
| Общие условия | |
| Электропитание | 380В, 50Гц, 3-фазное (может быть изменено по требованию) |
| Сырье | Смесь ПВХ + Карбонат кальция (CaCO3) с добавками |
| Мощность | |
| Установленная мощность | 85 кВт |
| Потребляемая мощность | ~60-70% от установленной (реальное потребление) |
| Производительность | |
| Производительность | 180-240 кг/ч |
| Вспомогательные системы | |
| Охлаждающая вода | 15°C, циркуляционная система |
| Сжатый воздух | 0,6 МПа |
КОМПЛЕКТАЦИЯ
| 1 | Шнековый питатель | 1 компл. |
| 2 | Конический двухшнековый экструдер | 1 шт. |
| 3 | Вакуумный калибрационный стол 240 (6м) | 1 компл. |
| 4 | Узел протяжного и режущего устройства 240 | 1 шт. |
| 5 | Стапелер (устройство для укладки) 240 | 1 шт. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ШНЕКОВЫЙ ПИТАТЕЛЬ
| Подающая способность | 300 кг/ч |
| Основной материал | Нержавеющая сталь |
| Мощность двигателя | 1,5 кВт |

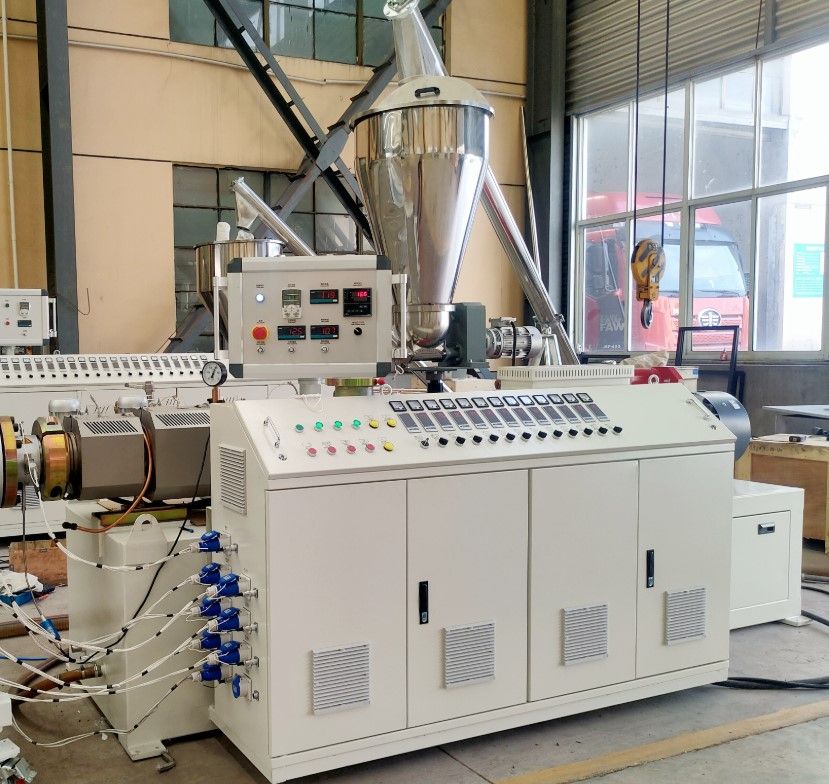

КОНИЧЕСКИЙ ДВУШНЕКОВЫЙ ЭКСТРУДЕР
| Шнек, цилиндр (смесительный узел) | |
| Материал шнека и цилиндра | 38CrMoAlA, азотирование, поверхность хромирована |
| Толщина слоя азотирования | 0,5～0,7 мм |
| Твердость поверхности | 800～900 HV |
| Диаметр шнека | Φ65/132 мм |
| Эффективная рабочая длина шнека | 1430 мм |
| Скорость вращения шнека | 1～35 об/мин |
| Редуктор | |
| Производитель редуктора | Китайский известный бренд Jiangyin |
| Тип редуктора | Горизонтальный |
| Материал шестерен | 20CrMoTi, цементация и шлифовка |
| Материал шестерен распределительной коробки | 38CrMoA1A, азотирование |
| Материал вала | 40Cr |
| Главные подшипники | Бренд NSK, импорт из Японии |
| Главный двигатель |
|
| Мощность главного двигателя | 37 кВт, двигатель переменного тока Beide |

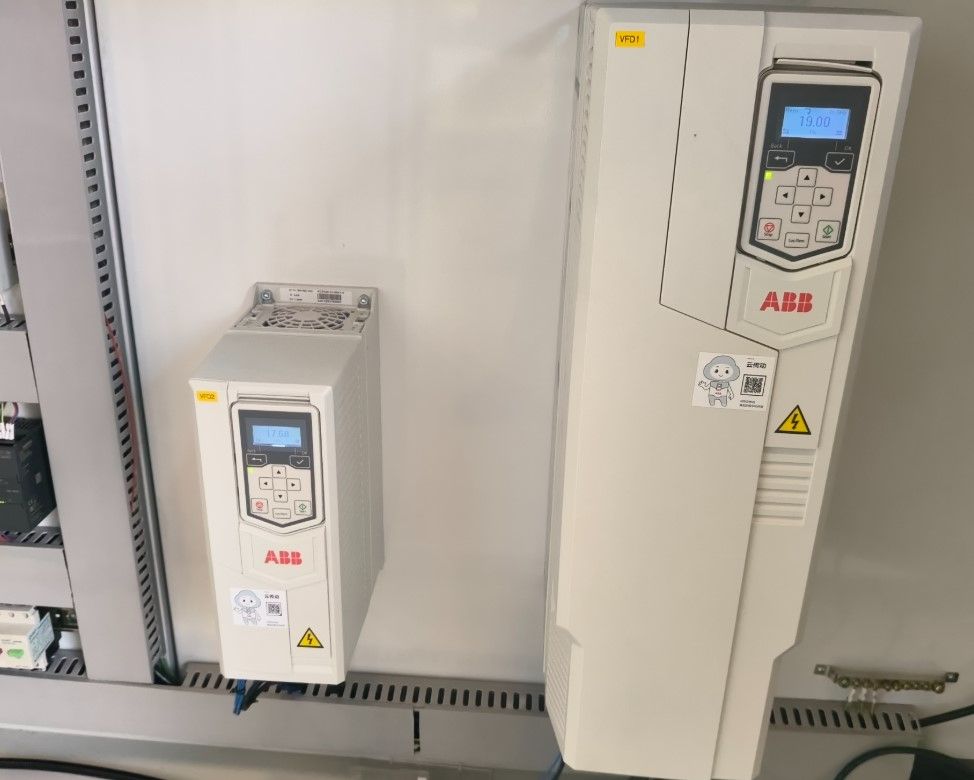

| Управление главным двигателем | Преобразователь частоты ABB на 37 кВт |
| Двигатель принудительной подачи | |
| Мощность двигателя принудительной подачи | 0,75 кВт |
| Управление двигателем подачи | Преобразователь частоты ABB на 0,75 кВт |
| Нагрев цилиндра | |
| Способ нагрева цилиндра | Литые алюминиевые нагреватели, включают вентилятор принудительного охлаждения |
| Вентилятор охлаждения | Бренд Suzhou SOK, мощность 240 Вт |
| Мощность нагрева цилиндра | 24 кВт |
| Производительность | |
| Производительность | 180～240 кг/ч |

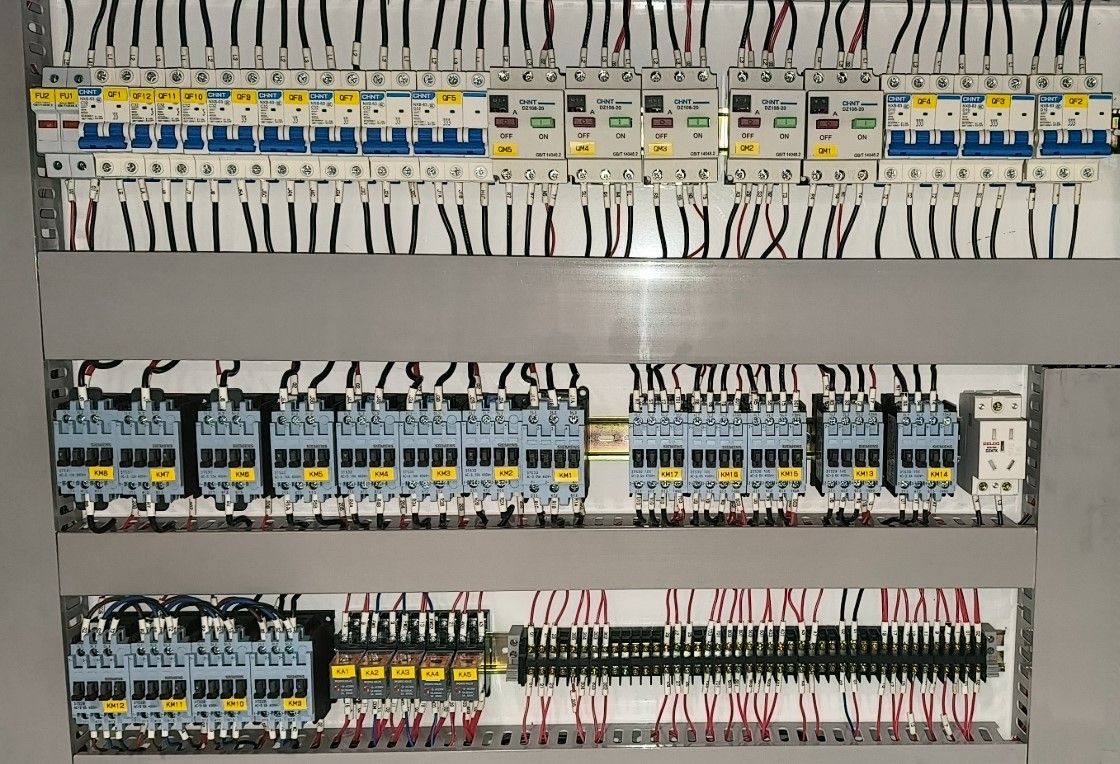

| Основное электрооборудование |
|
| Контактор | Siemens |
| Контроллер температуры | Omron |
| Преобразователь частоты (инвертор) | ABB |
| Прочее оборудование | Китайские известные бренды CHNT или Delixi |
| Система вакуумного отсоса | |
| Вакуумный насос | Водокольцевой вакуумный насос, мощность 2,2 кВт, включает напорный бак |

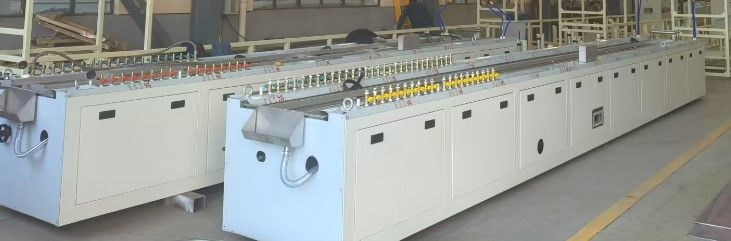

ВАКУУМНЫЙ КАЛИБРАЦИОННЫЙ СТОЛ
| Габариты | |
| Длина калибрационного стола | 6 метров |
| Ширина калибрационного стола | 1000 мм |
| Оборудование | |
| Вакуумный насос | 5,5 кВт × 2 шт. |
| Водяной насос | 4 кВт × 1 шт. |
| Коммуникации | |
| Подключения вакуума | 20 шт. |
| Подключения охлаждающей воды | 20 шт. |
| Мощность вихревого воздушного насоса | 1,1 кВт |
| Направляющие для установки оснастки | |
| Конструкция направляющих | Высококачественный алюминиевый профиль с Т-образным пазом |
| Расстояние между центрами направляющих | 320 мм |
| Высота от алюминиевого профиля до пола | 900 ± 40 мм |
| Система регулировки стола | |
| Перемещение вперед-назад | Редукторный мотор 1,5 кВт, ход регулировки 800 мм |
| Регулировка по высоте (вверх-вниз) | Червячный редуктор и винтовой механизм |
| Боковая регулировка (влево-вправо) | Винтовой механизм |
| Регулировка баланса ванны стола | Червячный редуктор и винтовой механизм |

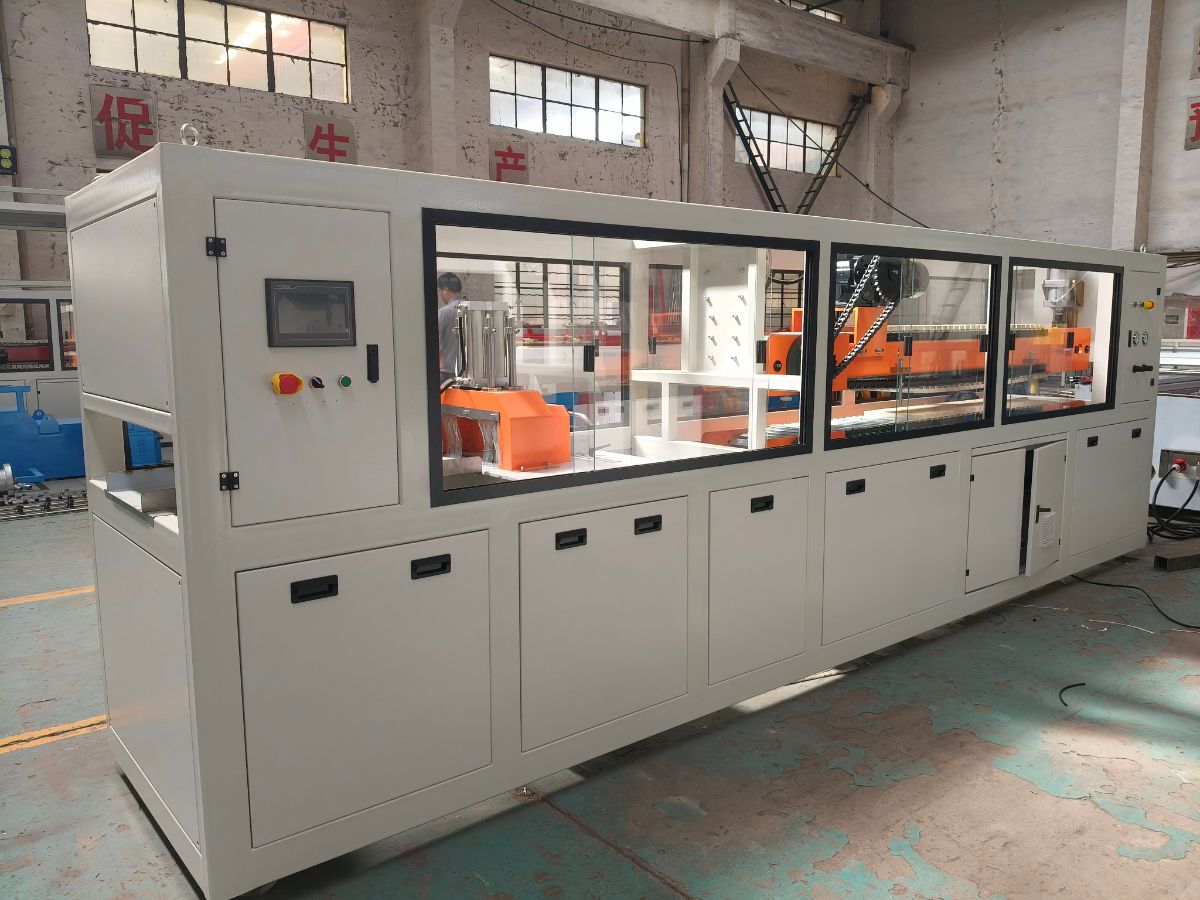

АГРЕГАТ ПРОТЯЖНОГО И РЕЖУЩЕГО УСТРОЙСТВА
| Протяжное устройство (тянущее устройство) | |
| Длина рамы протяжного устройства | 2000 мм |
| Ширина резиновой колодки (губы) | 240 мм |
| Мощность двигателя протяжного устройства | 1,1 кВт × 2 шт., с жестким редуктором |
| Управление скоростью протяжки | Преобразователь частоты (инвертор) ABB |
| Скорость протяжки | 0,3 ~ 6 м/мин |
| Прижимной механизм | |
| Способ прижима на раме протяжного устройства | Пневматический цилиндр |
| Режущее устройство (пила) | |
| Максимальный размер срезаемого профиля | 240 × 100 мм |
| Диаметр пильного диска | Φ400 мм |
| Мощность двигателя пилы | 2,2 кВт |
| Система перемещения | |
| Расстояние продольного перемещения рамы | 600 мм |
| Система удаления отходов | |
| Вихревой вентилятор для удаления опилок | 0,75 кВт |
СТАПЕЛЕР
| Длина стапелера | 6 метров |
| Материал укладочного лотка | Нержавеющая сталь, толщина 1,5 мм |
| Ширина укладочного лотка | 320 мм |
| Способ укладки | Укладка с помощью пневмоцилиндра |
| Управление | Используется концевой выключатель для подачи сигнала резки |
