ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Этап 1
Холодновысадочный автомат — изготовление корпуса вытяжной заклёпки.
Этап 2
Высадочный автомат для стержня — изготовление манделя (сердечника).
Этап 3
Сборочный станок — финишная сборка корпуса с манделем.
ВЫСАДОЧНЫЙ СТАНОК ДЛЯ НЕРЖАВЕЮЩИХ ВТУЛОК
|
Макс. длина заготовки (мм) |
140 |
|
Макс. диаметр заготовки (мм) |
Φ8 |
|
Длина хода ползуна (мм) |
100 |
|
Мощность главного мотора (кВт) |
5,5 / 6 |
|
Мощность насоса смазки (кВт) |
0,75 |
|
Производительность (шт/мин) |
40–50 |
|
Вес станка (т) |
4,5 |
|
Габариты упаковки (м) |
3,53×1,5×1,8 |

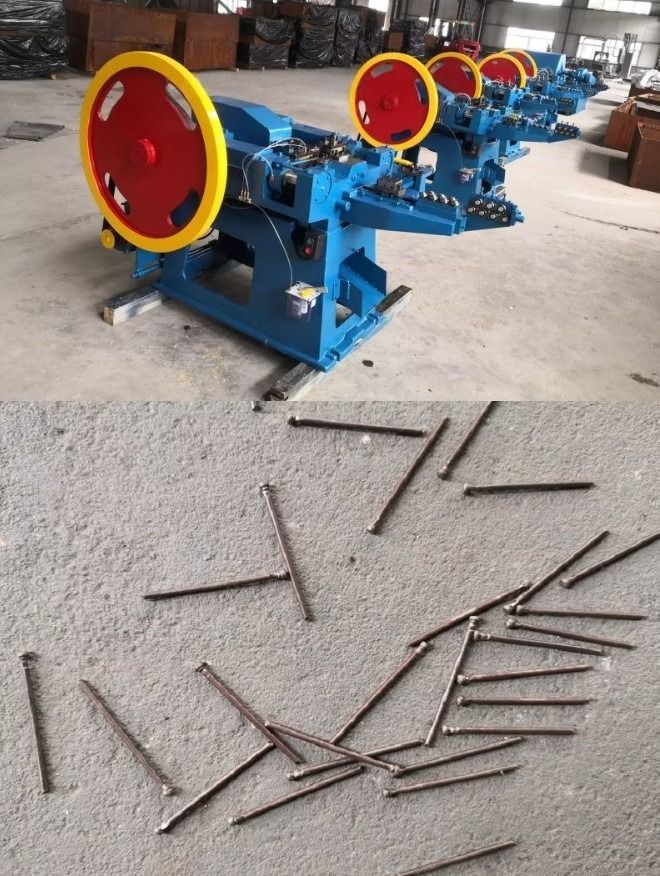

ГВОЗДИЛЬНЫЙ АВТОМАТ ДЛЯ ПРОИЗВОДСТВА СТЕРЖНЯ
|
Макс. диаметр стержня (мм) |
3,5 |
|
Мин. диаметр стержня (мм) |
1,8 |
|
Макс. длина стержня (мм) |
75 |
|
Мин. длина стержня (мм) |
25 |
|
Мощность двигателя (кВт) |
3 |
|
Скорость (шт/мин) |
280 |
|
Габариты Д×Ш×В (м) |
2,0×1,4×1,4 |
|
Вес (т) |
1,2 |

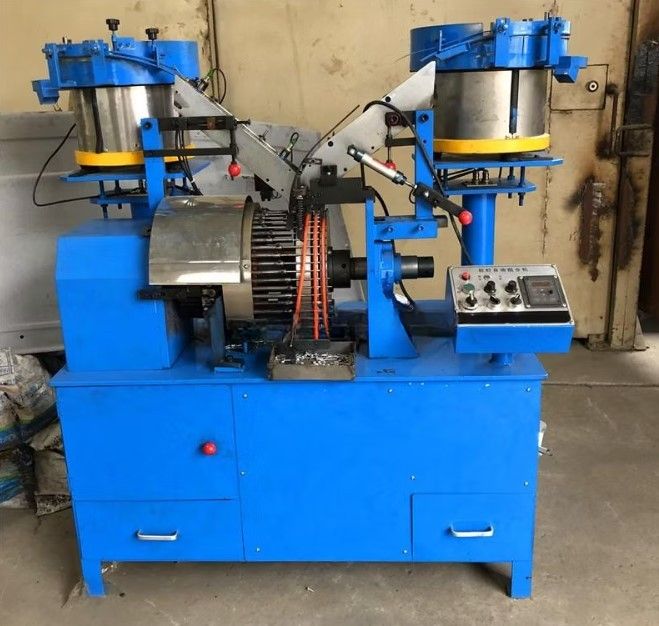

СТАНОК ДЛЯ СБОРКИ
|
Макс. диаметр винта (мм) |
5 |
|
Производительность (шт/мин) |
250–550 |
|
Мощность (кВт) |
0,75 |
|
Вес (кг) |
500 |
|
Габариты Д×Ш×В (м) |
1,2×0,63×1,46 |
