Технические характеристики
| Номинальное усилие, кН | 1250 |
| Длина стола, мм | 3200 |
| Расстояние между стойками, мм | 2700 |
| Глубина вылета станины, мм | 400 |
| Ход ползуна, мм | 200 |
| Максимальная высота раскрытия, мм | 470 |
| Точность позиционирования ползуна, мм | ±0.01 |
| Повторяемость позиционирования ползуна, мм | 0.01 |
| Мощность основного двигателя, кВт | 11 |
| Скорость ползуна | |
| Приближение, мм/с | 130 |
| Рабочая, мм/с | 15 |
| Возврат, мм/с | 130 |
| Объем масляного бака, кг | 280 |
| Тип системы компенсации прогиба | CNC, автокомпенсация |
| Система заднего упора | |
| Тип направляющих | Двойная линейная направляющая для упоров |
| Количество упоров (пальцев), шт | 4 |
| Конфигурация осей | X, R |
| Способ перемещения | Автоматический |
| Передняя опора заготовки | 2 опоры (линейные направляющие) |
| Габаритные размеры | |
| Длина, мм | 4200 |
| Ширина, мм | 1800 |
| Высота, мм | 2650 |
| Масса, кг | 9000 |

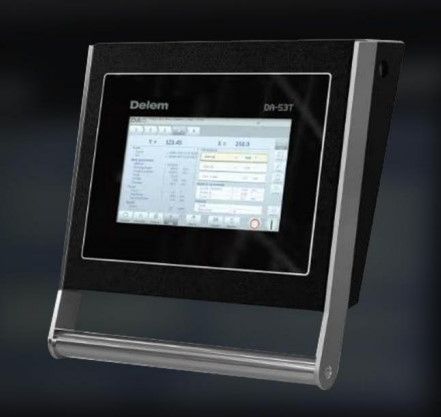

Система управления с ЧПУ
| Навигация с помощью сенсорных "горячих клавиш" |
| 10,1-дюймовый высококачественный цветной TFT-дисплей |
| До 4 осей (Y1, Y2 + 2 вспомогательные оси) |
| Управление системой прогиба (компенсации) |
| Библиотека инструментов, материалов и изделий |
| Управление сервоприводами и преобразователями частоты |
| Продвинутые алгоритмы управления осью Y |
| С замкнутым контуром |
| Режим работы двух машин синхронно (опция TandemLink) |
| Интерфейс для USB-накопителя |
| Автономное программное обеспечение Profile-53TL |
Конфигурация

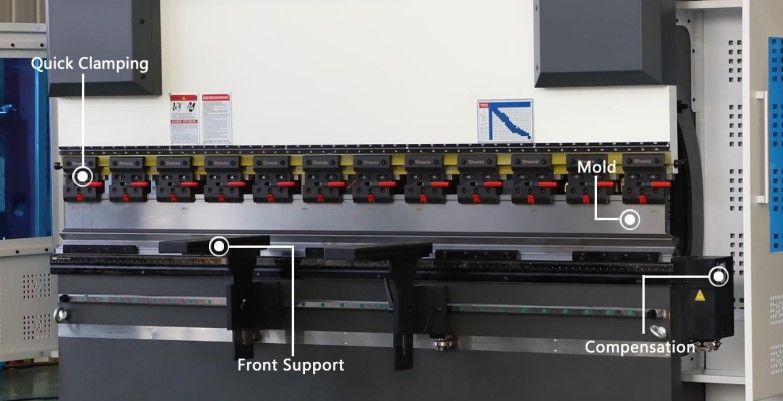

Рабочий стол

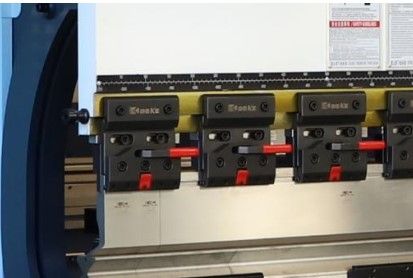

Быстрая зажимная система
Быстрое зажимание и разжимание штампов одним касанием позволяет эффективно сократить время смены оснастки.

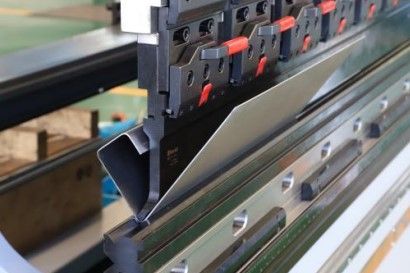

Штамп
Материал штампа — 42CrMo, с термической обработкой. Штамп с четырехгранным пазом V по евростандарту. Также возможна поставка штампов по индивидуальному заказу.
Компенсация
Кривая компенсации прогиба рассчитывается системой управления и автоматически компенсирует деформацию прогиба рабочего стола в зависимости от нагрузки на станок. Для длины более 2,5 метров настоятельно рекомендуется система компенсации прогиба.

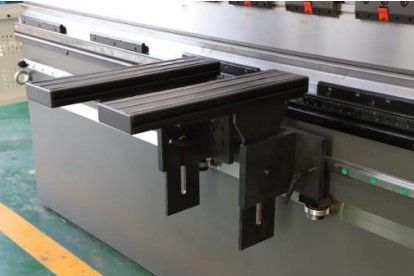

Передние опоры
Две передние опоры, которые могут перемещаться по линейной направляющей для удобства работы.

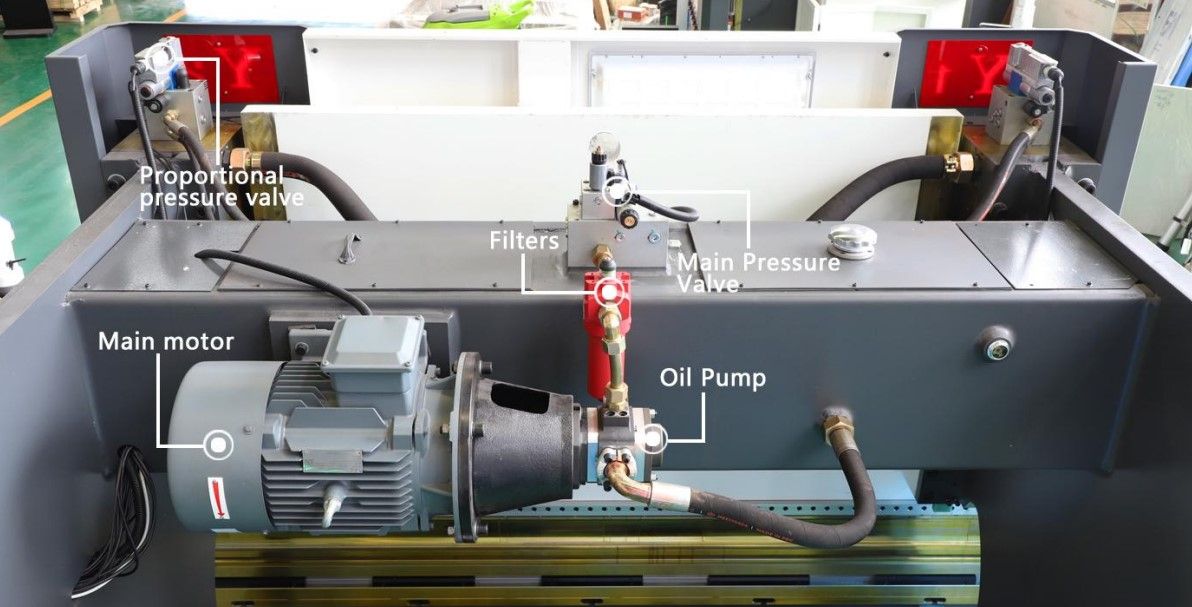

Интегрированная гидравлическая система

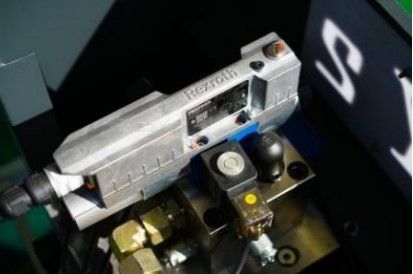

Клапаны Bosch-Rexroth (Германия)
Клапанная группа, импортированная из Германии, состоит из одного главного клапана и двух пропорциональных клапанов. Она обеспечивает точный контроль подачи и регулировки масла, гарантируя точность гибки.

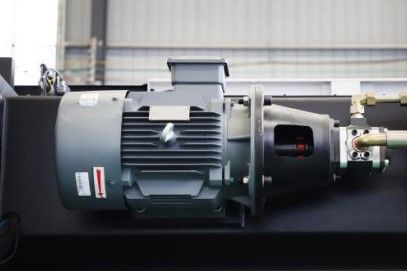

Основной двигатель Siemens (Германия)
Немецкий Siemens отличается высоким КПД и низким уровнем шума. Низкий пусковой ток и высокая перегрузочная способность.

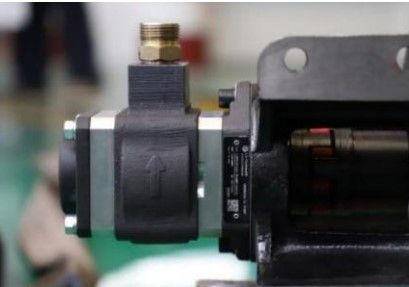

Масляный насос
Масляный насос Rexroth — известный бренд, отличается низким уровнем шума и высокой производительностью привода.

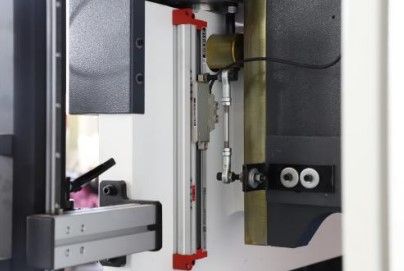

Линейка (оптическая линейка, датчик положения)
Итальянская линейка GIVI передает данные в систему управления для контроля положения перемещения ползуна.
Высокоточный задний упор

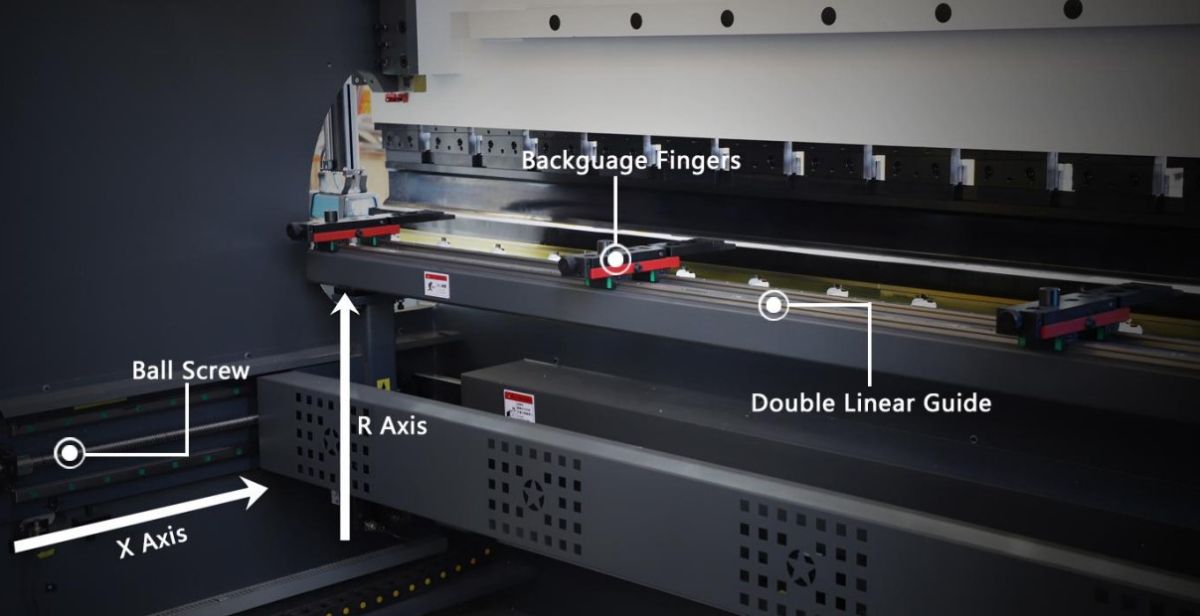

Оси заднего упора
Ось X — для управления движением вперед и назад.
Ось R — для управления движением вверх и вниз.

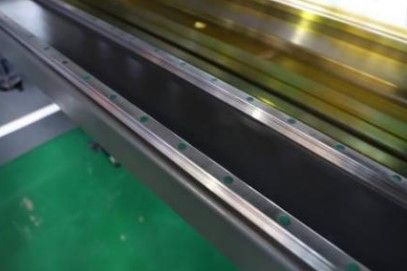

Шариковая винтовая пара + Линейная направляющая
Линейная направляющая тайваньского бренда HIWIN и шариковый винт TBI обеспечивают высокую точность перемещения осей X и R.
Балка с двумя направляющими
Упоры заднего упора перемещаются по двум направляющим — это обеспечивает большую стабильность. Балка подвергается термической обработке.

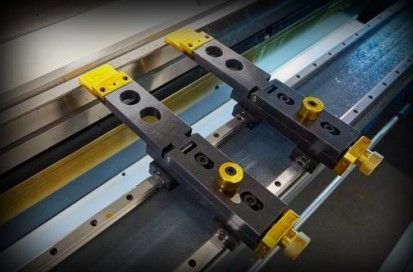

Упоры заднего упора
Трехуровневые позиционирующие упоры для удовлетворения различных требований клиентов по глубине гибки.

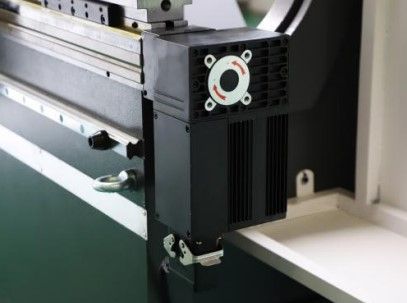

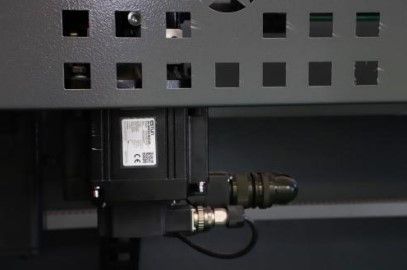

Сервопривод
Сервопривод управляет движением осей X и R, обеспечивая высокую точность заднего упора.
Принадлежности и рабочая среда
| 1 | Руководство по эксплуатации станка | 1 |
| 2 | Руководство по эксплуатации системы управления | 1 |
| 3 | Нижние винты (фундаментные болты) | 4 |
| 4 | Опорные плиты (подкладки) | 4 |
| 5 | Масленка (шприц для смазки) | 1 |
| 6 | Комплект уплотнений | 1 |
| 7 | Комплект передних опорных кронштейнов | 1 |
| 8 | Ножная педаль (ногопедальный переключатель) | 1 |
| Требования к питанию | Трехфазная четырехпроводная система, 380 В, 50 Гц |
| Место установки | Чистое, с низкой запыленностью |
| Максимальная температура | ≤ 40℃ |
| Минимальная температура | ≥ -5℃ |
| Относительная влажность | 55～85% |
