Комплектация

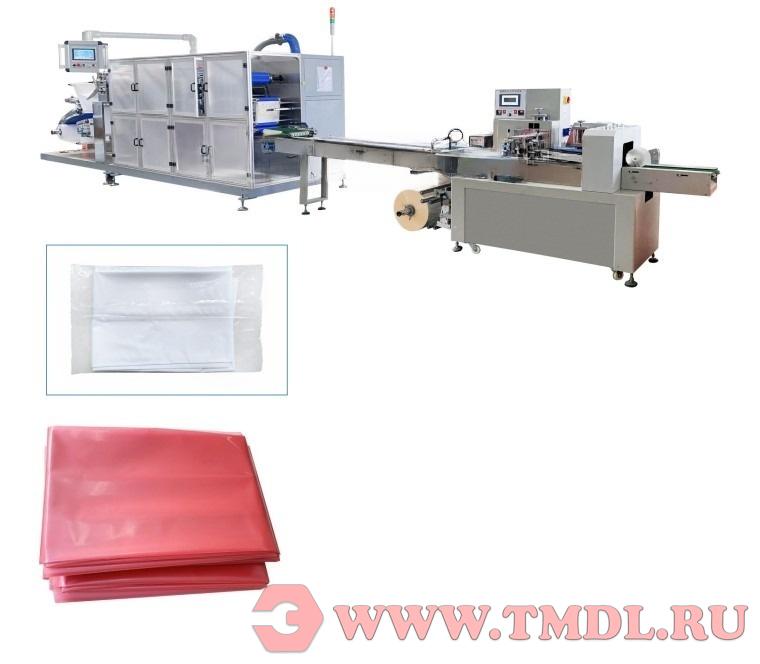

| 1 | Машина для изготовления и складывания пластиковых (ПЭ) / нетканых фартуков | 1 шт. |
| 2 | Машина для потоковой упаковки (горизонтальный упаковщик) | 1 шт. |
| 1 |
Станина (рама) машины
|
Модульная рама стандартного размера. Стеновые панели рамы облицованы нержавеющей сталью. Процесс производства передовой и рациональный, базовая плоскость стеновых панелей ровная и не подвержена деформации. Рама сваривается со стальным каркасом, затем покрывается нержавеющей сталью. |
| 2 |
Приводная система
|
Машина ориентирована на транспортёрную ленту, которая приводится в движение серводвигателем и высокоточными синхронными шкивами. Продольная подача материала осуществляется сервоприводом и высокоточными синхронными колёсами. |
| 3 |
Сенсорный экран
|
Используется сенсорный экран FANXIN (繁易). Все параметры регулируются через сенсорный экран, интерфейс выполнен на китайском и английском языках. |
| 4 |
Разматывающее устройство (стойка для рулона)
|
Натяжение материала контролируется высокоточным сервоприводом. Коррекция отклонения материала — ручная. |
| 5 |
Система коррекции кромки (EPC)
|
Система EPC (коррекция положения кромки) предотвращает боковое смещение материала. |
| 6 |
Позиционирование по цветовой метке и вырубной штамп (формующий нож)
|
Фотоэлектрический датчик (электрический глаз) отслеживает и позиционирует цветовую метку. Система управления останавливает подачу в соответствии с расстоянием между метками, обеспечивая точный и аккуратный рез плёнки. Нож и нижний вал изготовлены из высококачественной инструментальной стали, рез получается ровным, без заусенцев и без слипания материала. |
| 7 |

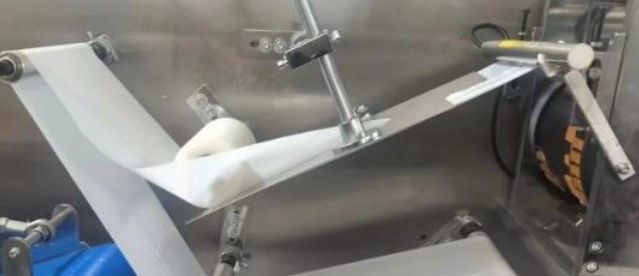

Устройство складывания (фальцовки)
|
Складывание осуществляется с помощью пластин из нержавеющей стали. Размеры сгиба регулируются гибко и настраиваются под нужный формат. |
| 8 |
Устройство горизонтального складывания готового изделия
|
Данное устройство предназначено для двух последовательных горизонтальных сгибов готового продукта. Приводится в действие серводвигателем, фаза автоматически корректируется. |
| 9 |
Применение вентилятора (обдув)
|
Для предотвращения налипания PE-плёнки на режущий вал и транспортёрную ленту используется мощный вентилятор, который подаёт непрерывный поток воздуха. Это обеспечивает плавный рез и стабильную транспортировку плёнки (плёнка приподнимается воздушным потоком). |
| 10 |

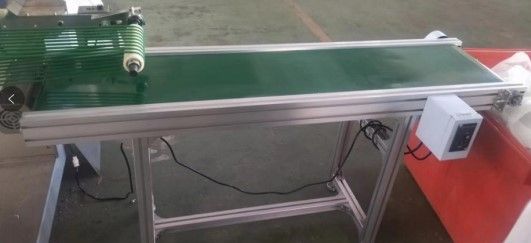

Выходной транспортёр (стол вывода)
|
Отдельный выходной транспортёр для удобного вывода готовой продукции. |
| 11 |
Профессиональный электрический шкаф (пульт управления)
|
Отдельный независимый электрический шкаф для удобного подключения питания, включения/выключения и соединения со всеми узлами машины. |
Технические характеристики
| Применяемые материалы | PE-плёнка, толщина 0,02–0,08 мм на слой |
| Ширина материала | 40 см |
| Максимальный диаметр рулона | ≤ 70 см |
| Скорость | Около 30–40 шт./мин (зависит от фактического материала) |
| Напряжение питания | 380 В, 50 Гц |
| Мощность | 16 кВт |
| Габаритные размеры машины (Д×Ш×В) | 3800 × 3500 × 2600 мм |
| Вентилятор (обдув) | В комплекте (уже установлен) |
| Тип фартука (модель) | Изготавливается на заказ — одна машина под одну модель фартука |
Конфигурация
| Сенсорный экран | FLEXEM |
| ПЛК (программируемый логический контроллер) | Inovance |
| Частотный преобразователь (инвертор) | Inovance |
| Пневматические компоненты | CHNT |
| Серводвигатель | Inovance |
| Транспортёрная лента | Esbelt |
| Зубчатый ремень (синхронный ремень) | Jaguar |
| Подшипники (основные узлы) | NSK или HRB |
