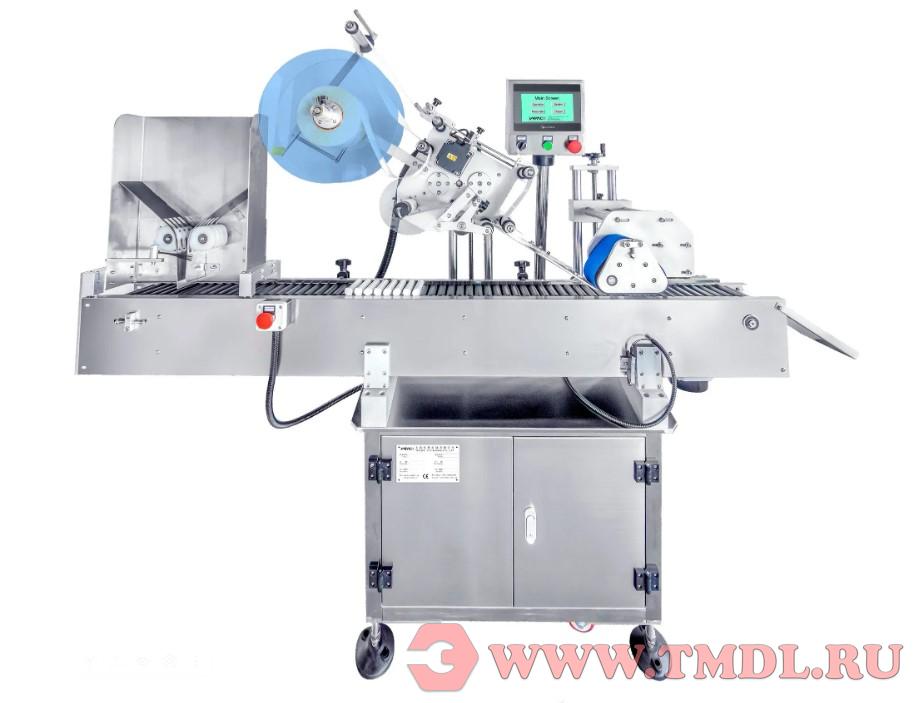

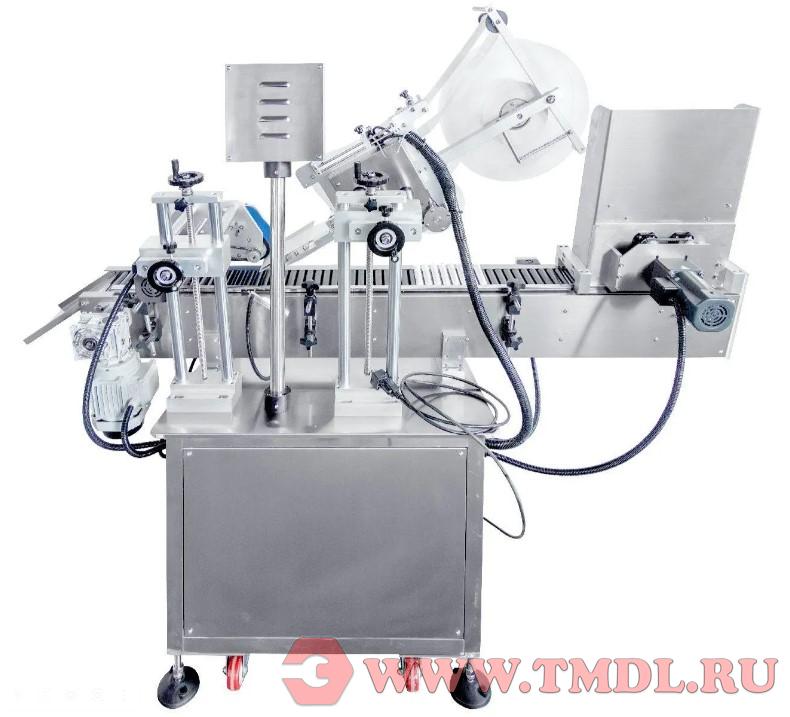

Специализированная полностью автоматическая система этикетировки, разработанная исключительно для малогабаритных цилиндрических изделий, сочетающая сверхвысокую точность, компактную конструкцию и интеллектуальное управление для решения задач наклейки этикеток на мелкие объекты, такие как ампулы, шариковые ручки, пробирки и флаконы. Оснащённая миниатюрными фотоэлектрическими датчиками, сервоприводным позиционированием и экономичной конструкцией, она обеспечивает точность этикетировки ±0,2 мм, адаптируясь к различным спецификациям мелких изделий.
Соответствуя фармацевтическим и лабораторным санитарным нормам (конструкция из нержавеющей стали SS304 + алюминиевого сплава) идеально подходит для мелкосерийного производства, лабораторного использования или специализированных производственных линий в фармацевтике, канцелярской промышленности, косметике и производстве медицинских изделий, устраняя ошибки ручной этикетировки и повышая эффективность для задач с высокими требованиями к точности.
|
Сверхвысокая точность ±0,2 мм |
Соответствует строгим нормативным требованиям (например, маркировка фармацевтических партий); снижает долю брака до <0,03% |
|
Специализация на объектах диаметром 3–20 мм |
Решает проблемы этикетировки мелких изделий (ампул, флаконов), с которыми не справляются стандартные машины |
|

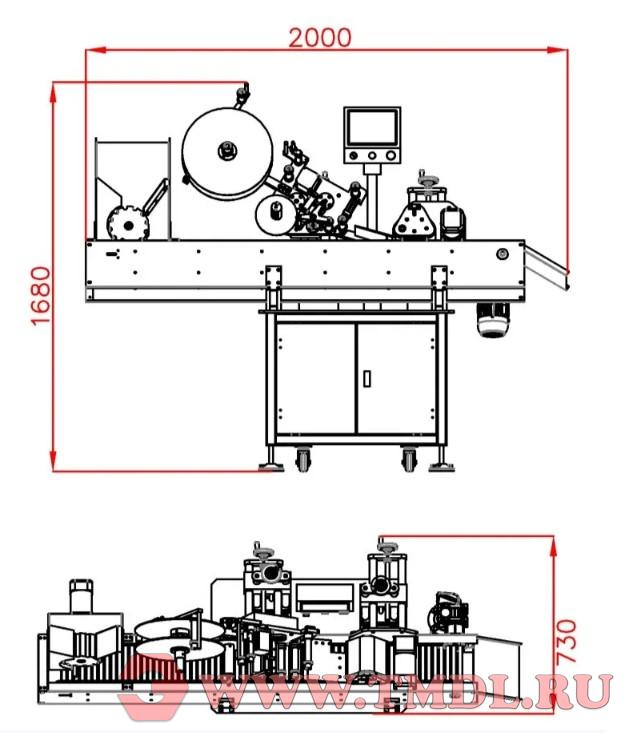

Компактная конструкция (1800 × 600 × 1500 мм) |
Экономит 50% площади цеха по сравнению со стандартными этикетировочными машинами; подходит для небольших заводов и лабораторий |
|
Скорость 30–150 шт./мин + хранение 50+ рецептов |
Адаптируется к мелкосерийным НИОКР (30 шт./мин) и среднесеррийному производству (150 шт./мин); сокращает время переналадки до <5 минут |
Основные технические характеристики
|
Наименование продукта |
Автоматическая машина для этикетировки ампул и шариковых ручек (для мелких цилиндрических объектов) |
|
Электропитание |
Электрическое (110 В / 220 В / 380 В с возможностью настройки; 50/60 Гц) |
|
Уровень автоматизации |
Полностью автоматический (подача объекта → точное позиционирование → этикетировка → выгрузка) |
|
Материал конструкции |
Нержавеющая сталь SS304 + алюминиевый сплав (коррозионностойкий, гигиеничный) |
|
Габариты и вес |
1800 × 600 × 1500 мм; 280 кг (вес нетто) |
|
Основные компоненты |
ПЛК Mitsubishi/SIEMENS, прецизионный серводвигатель, миниатюрный фотоэлектрический датчик, узкий прецизионный конвейер |
|
Сертификаты |
CE, ISO 9001 |
Ключевые рабочие показатели
|
Параметр |
Спецификация |
Практическое значение |
|
Скорость этикетировки |
30–150 шт./мин (регулируемая) |
Подходит для мелкосерийного лабораторного производства (30 шт./мин) и среднесеррийного изготовления (150 шт./мин) |
|
Точность этикетировки |
±0,2 мм (для малых цилиндрических поверхностей) |
Обеспечивает точное совмещение этикетки на мелких изделиях (например, ампулах диаметром 5 мм) без морщин и смещения |
|
Потребляемая мощность |
800 Вт |
Энергоэффективна; подходит для лабораторных или офисных производственных условий |
|
Совместимость с рулоном этикеток |
Внутренний диаметр: 40 мм / 76 мм (опционально); Наружный диаметр: макс. 250 мм |
Снижает частоту замены рулонов этикеток для непрерывной работы в мелкосерийном режиме |
Совместимость этикеток и объектов
|
Тип |
Диапазон |
Примеры применения |
|
Этикетки |
Ширина: 3–50 мм; Длина: 10–150 мм |
Фармацевтические этикетки для партий ампул (5×20 мм), этикетки с брендом для шариковых ручек (10×30 мм), идентификационные этикетки для пробирок (8×15 мм) |
|
Малые цилиндрические объекты |
Диаметр: 3–20 мм |
Стеклянные ампулы 10 мл (диаметр 8 мм), пластиковые шариковые ручки (диаметр 12 мм), пробирки 5 мл (диаметр 5 мм), косметические флаконы (диаметр 15 мм) |
Конвейер и система управления
|
Компонент |
Особенности |
|
Прецизионный конвейер |
Скорость: 0–15 м/мин (синхронизирована с этикетировкой) |
|
Система управления |
ПЛК + цветной сенсорный экран |
Основные особенности и технические преимущества
Оптимизировано для изделий диаметром 3–20 мм: Миниатюрные фотоэлектрические датчики с высоким увеличением обнаруживают мелкие объекты в реальном времени, обеспечивая стабильное позиционирование (даже для пробирок диаметром 3 мм).
Узкопрофильный прецизионный конвейер (регулируемый 20–50 мм) исключает «потерю» или смещение мелких изделий — решая распространённую проблему стандартных этикетировочных машин.
Сервоприводная этикетировочная головка + алгоритм микропозиционирования обеспечивают точность ±0,2 мм — критически важно для фармацевтических ампул (код партии должен быть чётким и выровненным) и элитной канцелярии (эстетика брендовой этикетки).
Адаптация к тонким этикеткам: Специально откалиброванный прижимной ролик предотвращает образование морщин и пузырей на малых изогнутых поверхностях (например, корпусах шариковых ручек, горлышках флаконов).
Экономичная конструкция (1800 × 600 × 1500 мм): Помещается в небольших цехах, лабораториях или на производственных линиях с ограниченной площадью — не требуется выделенная большая зона под оборудование.
Быстрорегулируемые рукоятки: Безынструментальная настройка диаметра объекта и положения этикетки; переключение между ампулами и шариковыми ручками занимает <5 минут без сложной разборки.
Корпус из нержавеющей стали SS304 + алюминиевого сплава устойчив к коррозии и химическим чистящим средствам — соответствует требованиям фармацевтического GMP и лабораторной гигиены.
Гладкие поверхности без щелей позволяют легко проводить стерилизацию (например, протирание спиртом) для предотвращения перекрёстного загрязнения в медицинских и химических применениях.
Сенсорный интерфейс отображает состояние в реальном времени (остаток этикеток, поток объектов) и оповещает о распространённых проблемах (заканчиваются этикетки, застревание объекта, смещение датчика).
Встроенное руководство по устранению неисправностей снижает время простоя на 80% по сравнению с ручной этикетировкой — идеально для команд без специализированного технического персонала.
Применение в отраслях
Проверенное решение для специализированных задач этикетировки мелких объектов:
|
Отрасль |
Сценарий использования |
Отзыв клиента |
|
Фармацевтика |
Маркировка партий стеклянных ампул 10 мл (120 шт./мин) |
«Точность ±0,2 мм соответствует нашим требованиям FDA; больше нет отклонённых партий из-за смещённых этикеток». — Фармацевтическая лаборатория |
|
Канцелярские товары |
Наклейка брендовых этикеток на пластиковые шариковые ручки (150 шт./мин) |
«Компактная конструкция помещается в нашем небольшом цехе; быстрая смена рецептов позволяет нам этикетировать 5+ моделей ручек ежедневно». — Производитель ручек |
|
Косметика |
Этикетировка флаконов сыворотки для лица 5 мл (80 шт./мин) |
«Гладкая, гигиеничная поверхность легко очищается между партиями; нет риска загрязнения для дорогой косметики». — Косметический OEM-производитель |
|
Лабораторные принадлежности |
Идентификационная маркировка пробирок (50 шт./мин) |
«Стабильное позиционирование для пробирок диаметром 5 мм — то, с чем не справлялась наша старая машина. Экономит 2 часа ручной работы в день». — Исследовательская лаборатория |
