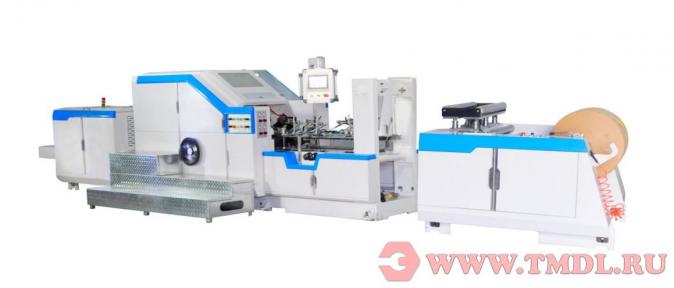

Машина использует рулонную бумагу, от бумаги основного цвета или печатной ролевой бумаги до бумажных пакетов с квадратным дном, производя их за один цикл.
Машина может использоваться для изготовления различных бумажных пакетов с высокой скоростью и эффективностью. Это идеальное оборудование для производства бумажных пакетов.
Данная машина состоит из размотки рулона (гидравлическая подача, автоматическое направляющее устройство для полотна, постоянное натяжение), боковой проклейки, печати с электронным следящим глазком, формирования основы бумаги в цилиндр, тяговой резки фиксированной длины, биговки и раскрытия дна пакета, проклейки дна, формовки дна и выдачи пакетов.
Вся машина централизованно управляется ПЛК с сенсорным экраном, а серводвигатель контролирует длину бумажного пакета.
В зависимости от потребностей можно предустановить печатные группы на 2 или 4 цвета, устройство для ламинации окошек на поверхности пакета и устройство для пробивки отверстий под ручку.
Может комплектоваться машинами для скручивания шнура, прикрепления плоских ручек, перемотки и т.д., что делает продукцию более конкурентоспособной и разнообразной.

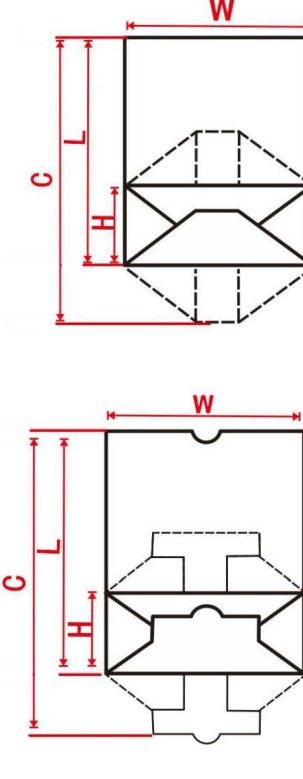

| Длина бумажной гильзы (C) | 270–530 мм |
|
| Длина пакета (L) | 225–470 мм | |
| Ширина пакета (W) | 120–330 мм | |
| Ширина дна пакета (H) | 60–180 мм | |
| Плотность бумаги | 60–160 г/м² | |
| Максимальная скорость производства | 30–160 шт./мин | |
| Ширина бумажного рулона | 385–1050 мм | |
| Диаметр рулона бумаги | 1300 мм | |
| Внутренний диаметр гильзы (сердечника) | 76 мм (3 дюйма) | |
| Мощность оборудования | 3 фазы, 380 В, 12 кВт | |
| Рабочий источник воздуха | 0.4 м³, 0.6 МПа | |
| Вес оборудования | 8000 кг | |
| Габариты оборудования (Д x Ш x В) | 9800 x 3050 x 1900 мм |
Детали

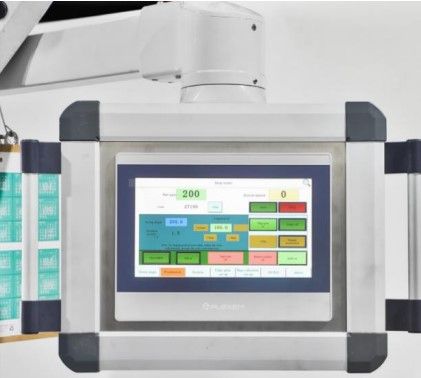

Сенсорный интерфейс «человек-машина», простое управление и контроль.

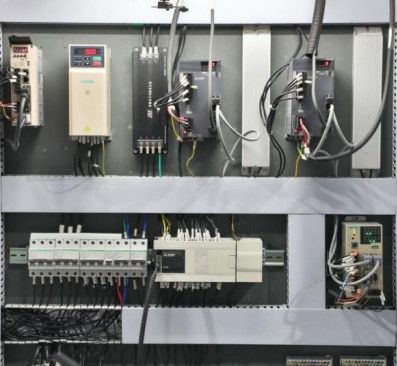

Используется японский блок управления Mitsubishi в оригинальном исполнении, интегрированный с оптическим волокном для обеспечения высокоскоростной работы.

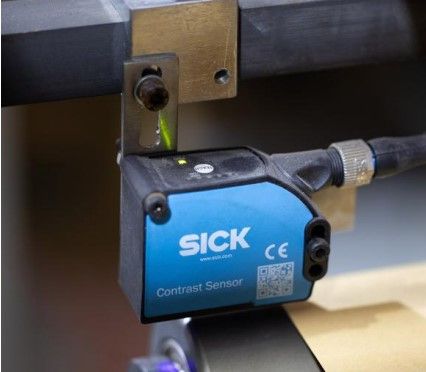

Оригинальный японский серводвигатель Mitsubishi и оригинальный немецкий фотодатчик SICK для коррекции, обеспечивающие точное отслеживание печати на пакете.

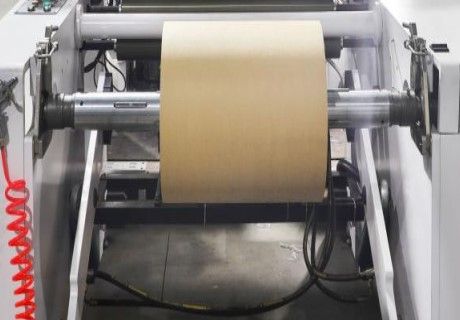

Подача и снятие сырья осуществляются с помощью мотора и гидравлической подъемной конструкции, а размотка — с автоматическим контролем постоянного натяжения.

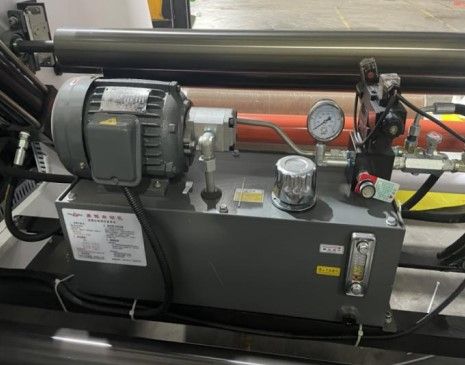

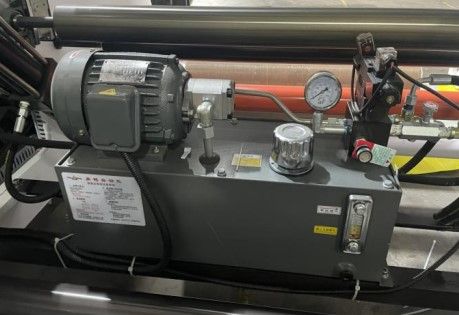

Гидравлическая система размотки с гидравлическим методом подачи, удобным пневматическим раздвижным валом и автоматической быстрой загрузкой.

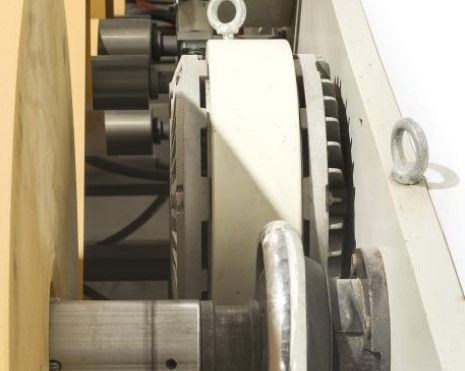

Натяжение бумаги регулируется с помощью магнитопорошкового тормоза, что делает подачу бумаги более стабильной.

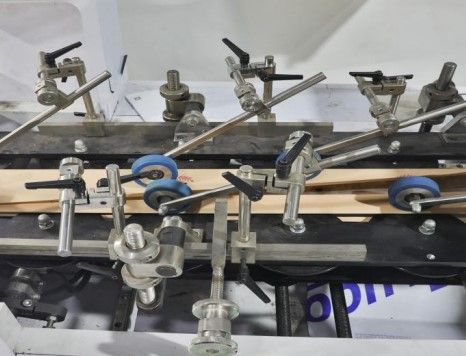

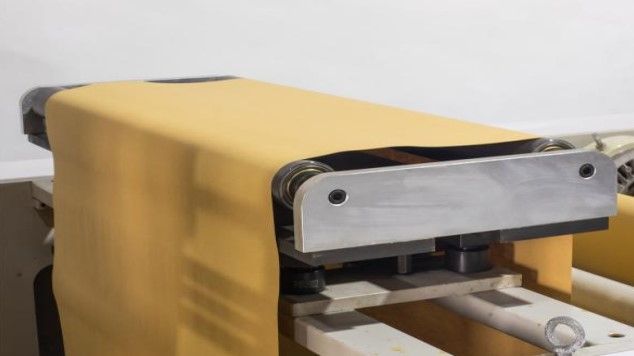

Формование бумажной гильзы осуществляется по интегрированной регулируемой структуре с роликовым формованием, что делает процесс более простым, удобным, быстрым и стабильным.

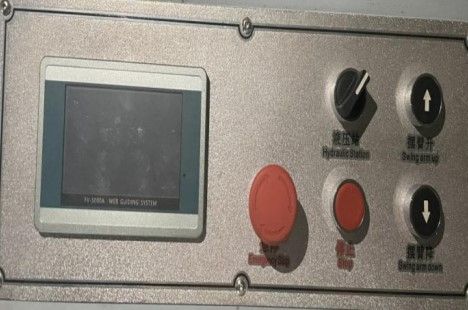

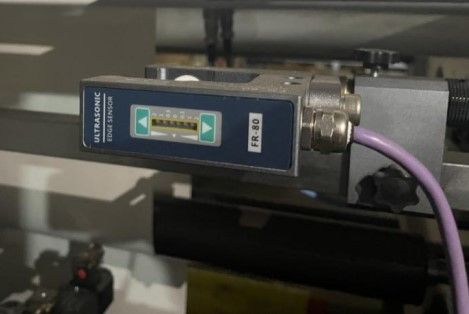

Автоматическая корректировка положения сырья сокращает время на регулировку центровки рулона благодаря автоматическому контролю постоянного натяжения.

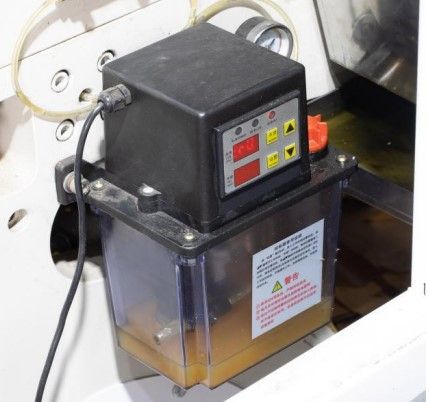

Масляный насос автоматически подает смазочное масло на шестерни и цепи машины, обеспечивая их стабильную работу и увеличивая срок службы оборудования.
