ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| 1. | Тип / Частота | V-образный, с регулируемой частотой, открытого типа | Н-образный, с регулируемой частотой, открытого типа |
| 2. | Привод / Тип кривошипа | Вал кривошипный | |
| 3. | Точки приложения усилия | 1 | |
| 4. | Конструкция передачи | Двухступенчатая шестерёнчатая редукция | |
| 5. | Направляющая ползуна | Шестигранная направляющая | |
| 6. | Тип станины | Неподвижная станина | |
| 7. | Макс. усилие, кН | 800 | |
| 8. | Положение возникновения усилия, мм | 4 | 2 |
| 9. | Длина хода, мм | 150 | 70 |
| 10. | Частота ходов (х.х.), в минуту | 35-80 | 80-120 |
| 11. | Макс. высота при закрытом ползуне, мм | 340 | 380 |
| 12. | Регулировка ползуна, мм | 80 | |
| 13. | Размер плиты ползуна (Д×Ш×Т), мм | 560×420×70 | Может быть изменён |
| 14. | Размер стола (Д×Ш), мм | 1000×550 | Может быть изменён |
| 15. | Толщина стола, мм | 90 | |
| 16. | Глубина горловины, мм | 280 | |
| 17. | Расстояние между стойками, мм | 534 | |
| 18. | Высота стола от пола, мм | 830 | |
| 19. | Мощность главного двигателя, кВт | 7.5×4P | |
| 20. | Частотный преобразователь, кВт | 7.5 | |
| 21. | Размер хвостовика штампа, мм | ⌀50 | |
| 22. | Электропитание | AC380V, 50Гц | |
| 23. | Напряжение цепи управления | DC24V | |
| 24. | Давление сжатого воздуха, МПа | 0.50~0.70 | |
| 25. | Температура окружающей среды, °C | 5~45 | |
| 26. | Влажность окружающей среды, % | 45~85 |
В стоимость включен один молд (одна матрица может произвести только один тип кабельных наконечников, необходимо подтвердить чертеж) и вибрационное сито для подачи материала.

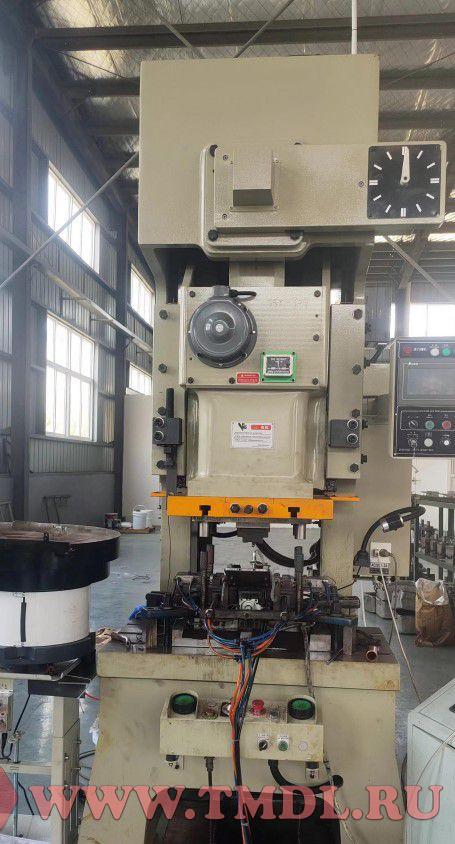

Технические характеристики Кривошипного пресса открытого типа (одноточечного)
1. Конструктивный тип
● Кривошипный пресс открытого типа (одноточечный)
2. Станина (Рама)
● Цельнокроеная станина высокой прочности, выполненная как сварная конструкция коробчатого сечения из стальных листов
● Все основные сварные узлы проходят полную термообработку для снятия напряжений (отжиг)
● Полная дробеструйная обработка после снятия напряжений
3. Главная приводная система
3.1 Шестерни передачи:
● Ступица: кованая сталь
● Диск: термически резка из горячекатаной стальной плиты до требуемой формы/размера
● Обод: кольцевая поковка
● Тройные компоненты сварены V-образным швом (10-12 проходов сварки на шов)
● Отжиг после сварки с неразрушающим контролем качества (НК)
● Механическая обработка на вертикальном токарном станке, нарезание зубьев, шлифовка зубьев, снятие фасок
3.2 Комбинированный узел сцепления-тормоза: малая инерция, высокий крутящий момент, безопасная работа
3.3 Управление сцеплением/тормозом с помощью импортного сдвоенного клапана: включает обнаружение аномалий
3.4 Клиноременная передача (тип C) для главного привода
3.5 Двойная кулачковая система (механическая + электронная): предотвращает двойные ходы в режиме одиночного цикла
4. Система регулировки высоты штампа
4.1 Червячный механизм для регулировки высоты штампа
4.2 Моторизованная регулировка ползуна с цифровым дисплеем
4.3 Автоматическая защита: позволяет регулировку только при нормальном давлении в балансире, исправной гидрозащите и смазке
5. Ползун
5.1 Конструкция из чугуна
5.2 Защита от перегрузки: пневмогидравлического типа
● Срабатывает при превышении номинального усилия на 5%
● Автоматическая остановка ползуна при перегрузке
6. Гидравлическая, смазочная и пневматическая системы
6.1 Электрическая консистентная (пластичная) смазка: прерывистая работа посредством циклирования соленоидного клапана, управляемого ПЛК
● Доступно ручное включение дополнительных циклов смазки
● Независимая масляная система для защиты от перегрузок\
6.2 Критические бронзовые втулки, роликовые подшипники и механизм регулировки штамма обеспечивают надежную смазку
● Возможность отображения на интерфейсе оператора (HMI) и сигнализации
6.3 Все пневматические интерфейсы включают быстроразъемные соединения
6.4 Колебание давления в воздушном ресивере в пределах 15%
● На ресивере установлен предохранительный клапан
6.5 Масляно-воздушная (масляный туман) смазка предусмотрена для критических компонентов:
● Сдвоенные клапаны
● Узлы сцепления-тормоза
6.6 Гидравлические/пневматические уплотнения и соленоидные клапаны от известных брендов
6.7 Полная маркировка в соответствии с гидравлическими/пневматическими схемами
