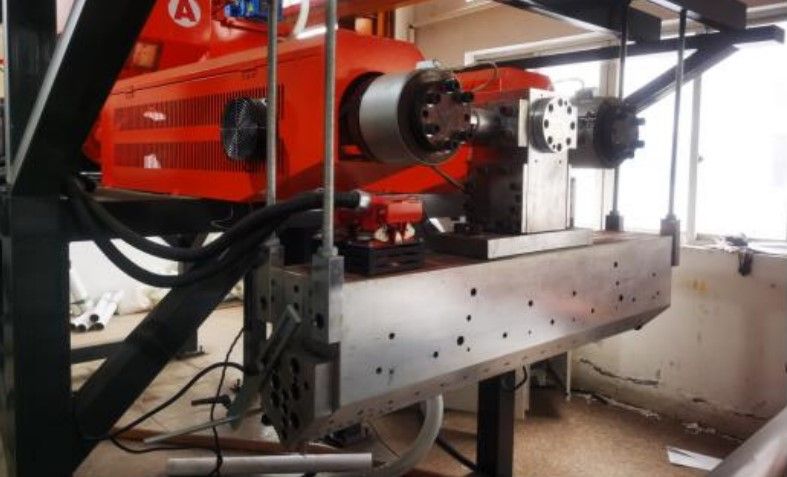

Экструзионная головка (Т-образная головка)
-

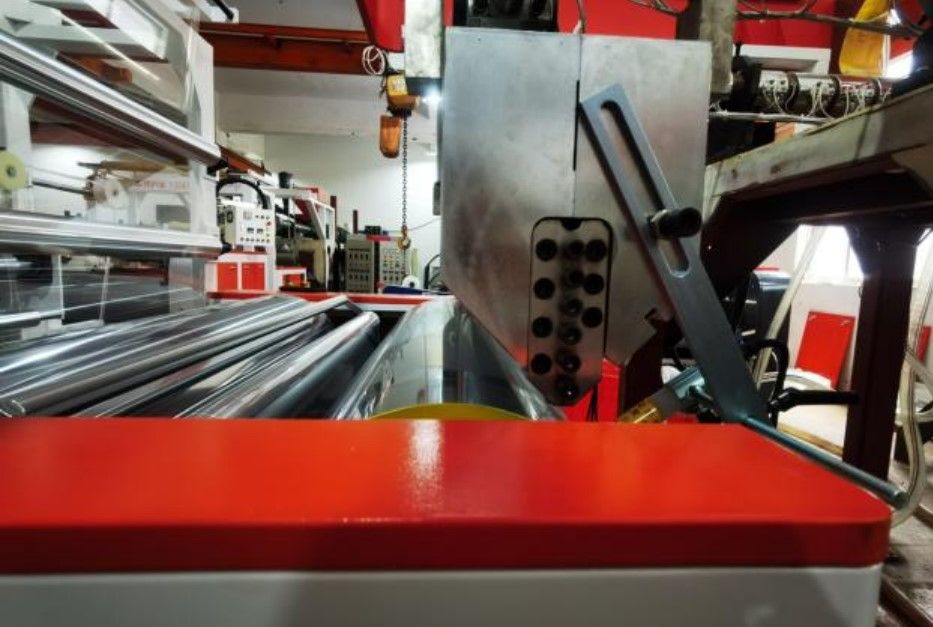

Устройство для фиксации кромки (Кромкозаправляющее устройство)
-

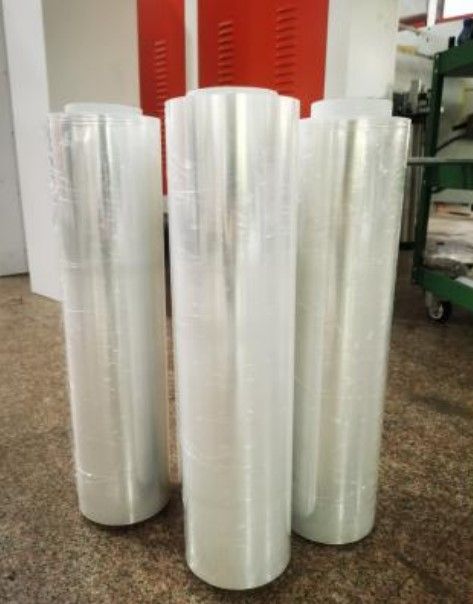

Стрейч-пленка
-

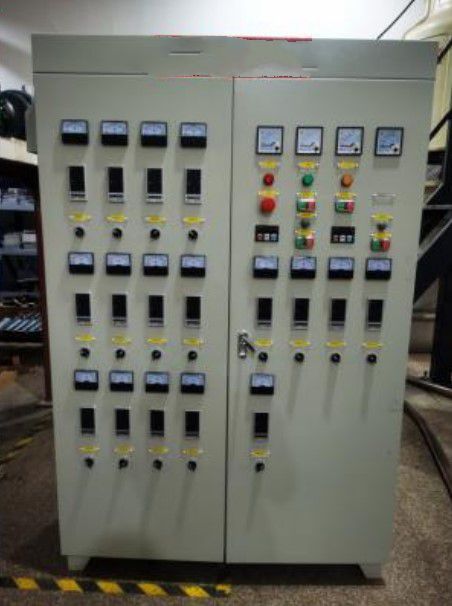

Электрический шкаф
-

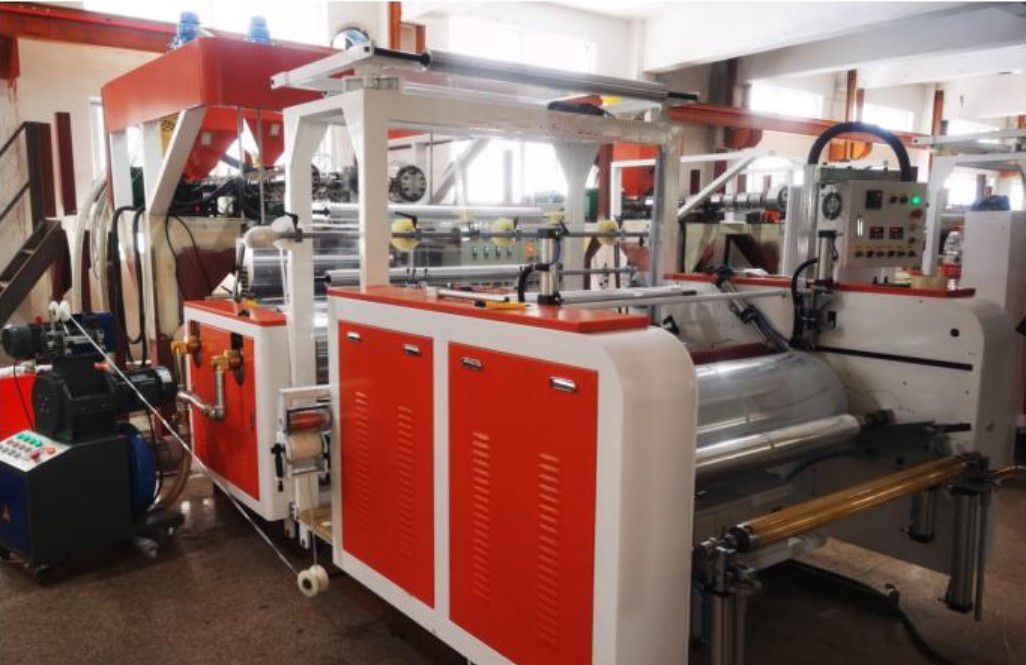

Автоматический намоточный станок (Автоматическая намотка)
-

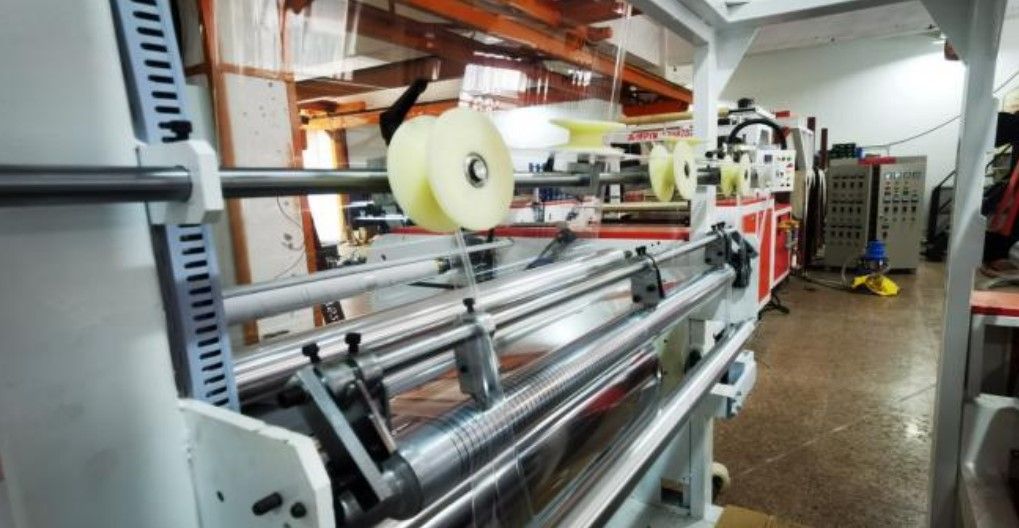

Ролик для продольной резки (в линии)
КОМПЛЕКТАЦИЯ

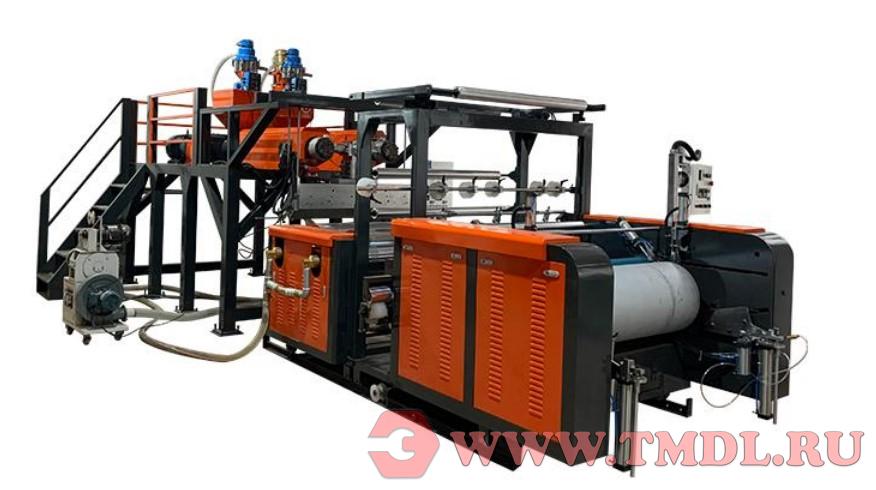

| Полностью автоматическая линия для производства трёхслойной соэкструзионной стретч-плёнки ПЭ | 1 комплект |
| Шнек диаметром φ55/75 | 1 |
| Экструзионная головка (Т-образная головка) | 1 |
| Cоэкструзионный распределитель | 1 |
| Устройство электростатической фиксации кромки | 1 |
| Автоматический загрузчик | 2 |
| Пневматическая оправка (Воздушный вал) | 2 |
| Вторичное поворотное регулировочное устройство | 1 |
| Автоматический гидравлический сменщик фильтрующих сеток | 2 |
| Система рециклинга обрезной плёнки | 1 |
| Опции (включено в предложение) | |
| Чиллер (охладитель) 15 л.с. | 1 |
| Воздушный компрессор 4.5 кВт | 1 |
Примечание: Напряжение (отличное от 380В, 3-фазное, 50Гц) изготавливается на заказ и оплачивается дополнительно.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Производимая продукция | ПЭ стретч-плёнка / пищевая плёнка |
| Рабочая ширина намотки | 100-1000 мм (Макс.) / 2x500 мм |
| Толщина плёнки | 0.012-0.05 мм |
| Сырьё | ЛПЭНП / ПЭВП |
| Структура плёнки | Трёхслойная типа ABA |
| Распределение слоёв | 40%/60% (регулируемое) |
| Макс. производительность экструдера | 45-120 кг/ч |
| Расчётная скорость линии (макс.) | 120 м/мин |
| Электропитание | 380В, трёхфазное, 50Гц |
| Общая потребляемая мощность | 75 кВт |
| Максимальный диаметр рулона | Φ300 мм |
| Размер гильзы (бумажной) | 3-дюймовая гильза, внутр. Φ76мм, внеш. Φ96мм |
| Габариты машины | Д 7000мм × Ш 3000мм × В 3400мм |
| Общий вес машины | 8 тонн |
СПЕЦИФИКАЦИЯ ОБОРУДОВАНИЯ
| 1 |
Система загрузки материала Включая: Автоматический загрузчик материала |
2 комплекта |
| 2 | Экструдер "A" | 1 комплект |
| Шнек (бренд PINBO) | ||
| Размер шнека: φ55 мм, L/D: 30:1 | ||
| Материал шнека: 38CrMoAlA, легированная сталь, поверхность азотирована | ||
| Мощность главного привода: 15кВт, с частотным преобразователем Delta | ||
| Керамические нагреватели, управление высокоточным терморегулятором | ||
| 3 | Экструдер "B" | 1 комплект |
| Шнек (бренд PINBO) | ||
| Размер шнека: φ75 мм, L/D: 30:1 | ||
| Материал шнека: 38CrMoAlA, легированная сталь, поверхность азотирована | ||
| Мощность главного привода: 22кВт, с частотным преобразователем Delta | ||
| Керамические нагреватели, управление высокоточным терморегулятором | ||
| 4 |
Коэкструзионный распределитель Мощность нагрева: 8кВт |
1 комплект |
| 5 |
Сменщик фильтрующих сеток Гидравлический тип: экономит время, снижает потери материала |
1 комплект |
| 6 | Экструзионная головка | 1 комплект |
| Производитель: PINBO | ||
| Ширина головки: 1250мм | ||
| Материал головки: 5CrNiMo | ||
| Зазор губ: 0.9мм | ||
| Регулировка ширины, 7 зон нагрева для равномерной температуры и толщины плёнки | ||
| Мощность нагрева: 25кВт | ||
| 7 |
Система охлаждения Размер охлаждающего вала: φ420мм*1300мм |
1 комплект |
| 8 | Узел резки, обрезки кромок и рециклинга | 1 комплект |
| Отходы кромки измельчаются онлайн и возвращаются в загрузчик | ||
| Обрезка краёв рулона для ровности и эстетичности | ||
| Разрезной ролик: 1 шт., размер φ80мм*1250мм; стандартная ширина резки 450мм и 500мм | ||
| 9 | Узел намотки | 1 комплект |
| Полностью автоматическая резка и смена рулонов | ||
| Полностью автоматическое управление через ПЛК |
