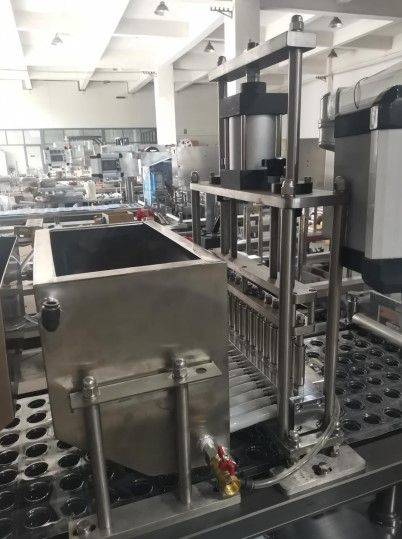

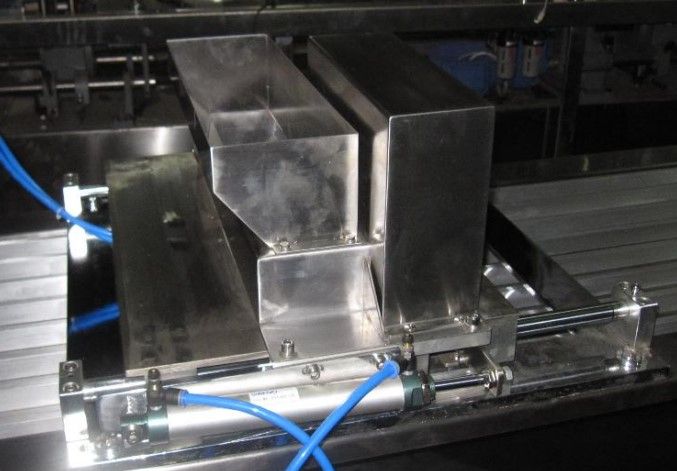

ПОДАВАТЕЛЬ ШОКОЛАДНОЙ МАССЫ ПОДАВАТЕЛЬ КРУГЛОГО ПЕЧЕНЬЯ
1. Общее описание

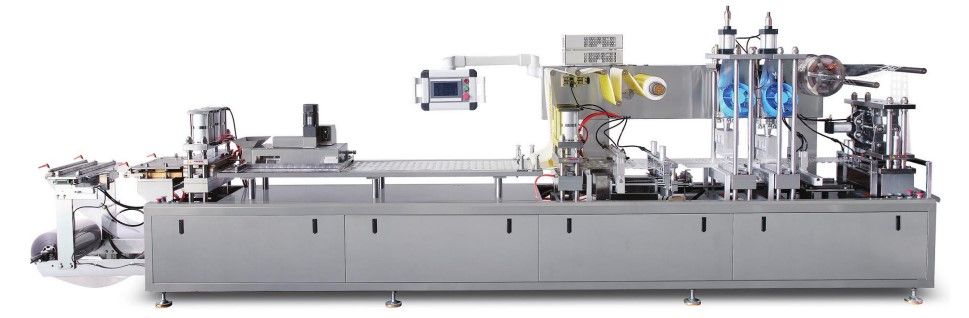

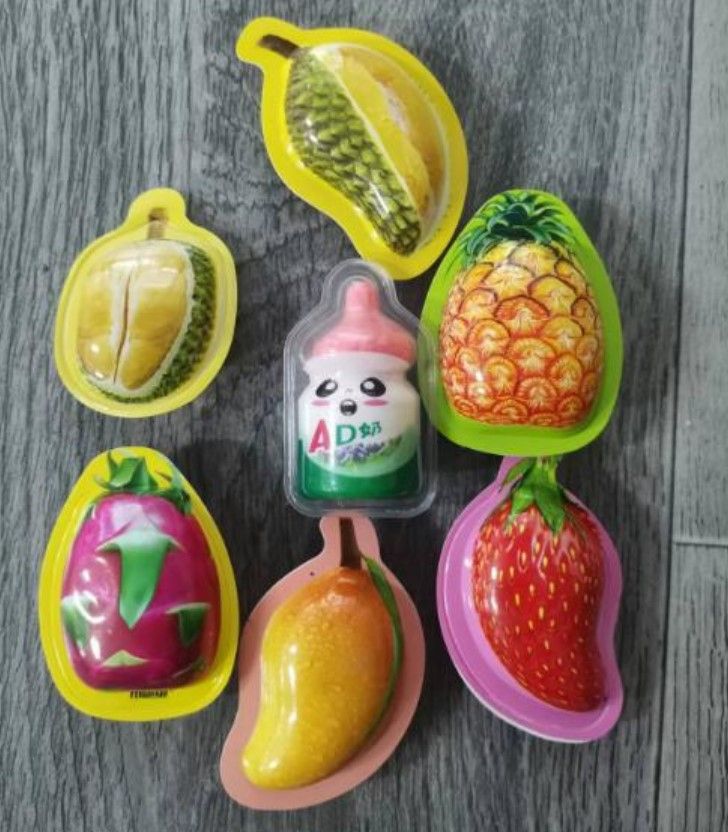

Данное изделие представляет собой новую упаковочную машину, разработанную нашей компанией, которая достигла ведущего отечественного уровня. Она предназначена для упаковки яиц-сюрпризов. Машина оснащена ПЛК, частотным преобразователем и сенсорной панелью управления, обладает высокой степенью автоматизации и является идеальным оборудованием для блистерной упаковки яиц-сюрпризов. Продукция прошла провинциальную научно-техническую экспертизу.
2. Особенности
-
Оснащена системой управления на базе ПЛК и сенсорным экраном. Главная приводная часть использует редуктор с параллельными валами и коническими шестернями, что обеспечивает новейшую конструкцию, стабильную работу, длительный срок службы и низкий уровень шума.
-
Диапазон хода можно задать на сенсорном экране, а формы имеют定位销 (посадочные гнезда/пазы), что облегчает их замену и настройку хода, позволяя значительно сократить waste материала.
-
Оснащена системой тяги на серводвигателе и системой юстировки меток, что обеспечивает более стабильную работу машины и удобную настройку меток.
-
Возможность выбора различных питателей (подавателей) для различных продуктов.
-
Герметизирующий цилиндр автоматически отводится при остановке машины, что предотвращает повреждение продукта и увеличивает срок службы оборудования.
-
Плоскостная конструкция позволяет упаковывать продукты специальной формы, такие как: овальные, квадратные, треугольные, а также жидкости, пасты и шприцы и т.д.
-
Примечание:
· В качестве опции может быть установлена защитная крышка из оргстекла.
Станция нагрева и формования

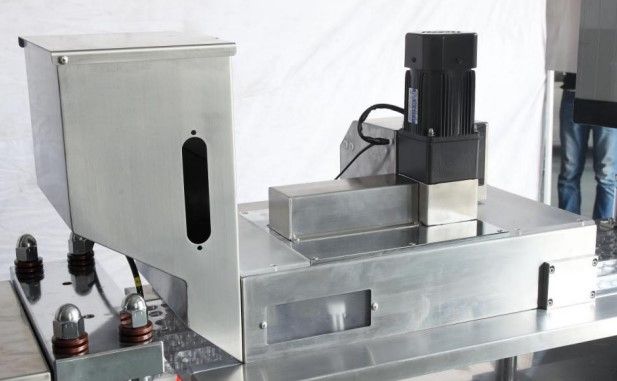

УНИВЕРСАЛЬНЫЙ ПОДАВАТЕЛЬ

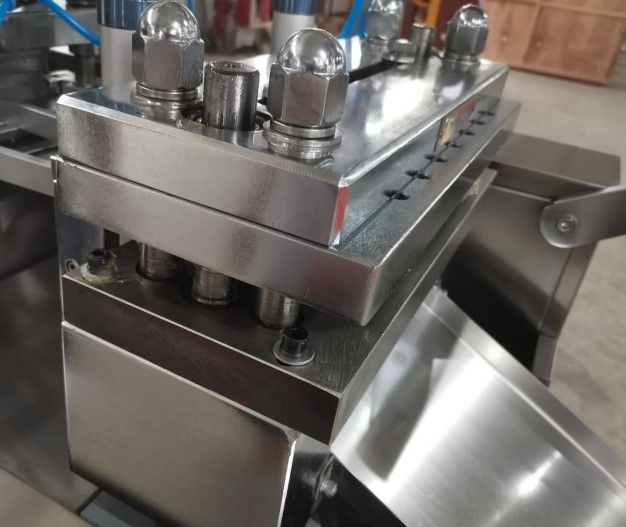

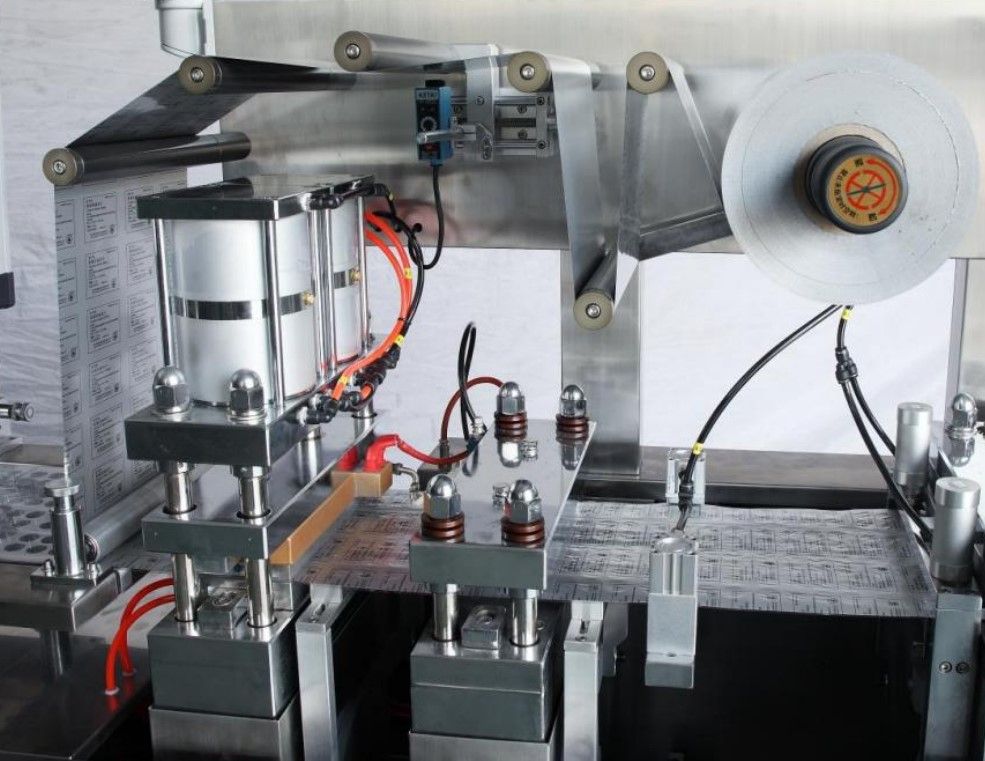

УСТРОЙСТВО ТЕРМОСВАРКИ, ПЕРФОРАЦИИ И ТРАВЛЕНИЯ

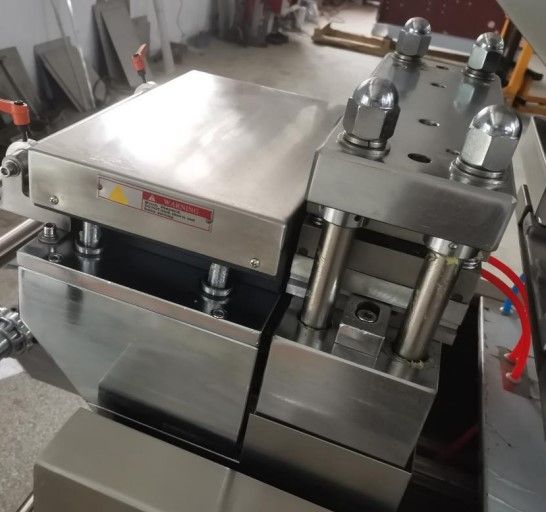

Режущий блок (Станция резки)

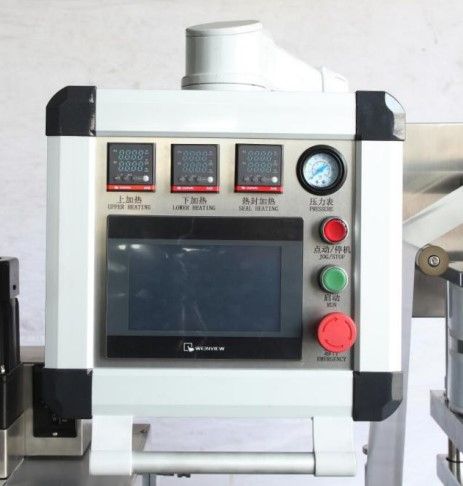

Управление от ПЛК, сенсорный экран

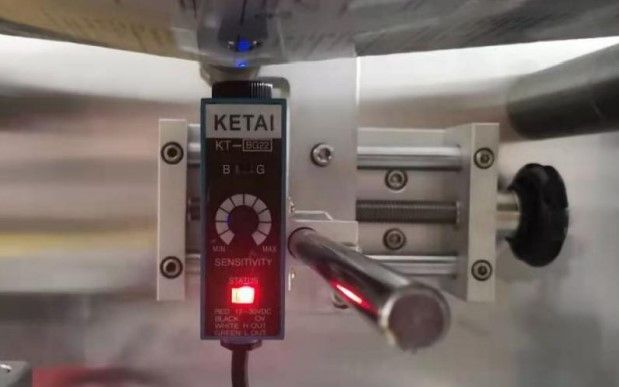

Датчик юстировки меток
ПРОЦЕСС
Подача пвх/пэт пленки → Юстировка меток на нижней пленке → Нагрев и формование → Заполнение шоколадной массой → Подача круглого печенья (шарика) → Герметизация → Подача ложки (опция) → Ротационная и ультразвуковая запайка полного яйца → Резка на отдельные изделия
| Основные технические параметры | |
| Частота резки (раз/мин) | Al-PVC: 10-25 |
| Макс. площадь формования и глубина (мм) | 390 × 180 × 26 |
| Рабочий ход (мм) | 40-180 (может быть увеличен до 180 мм по требованию заказчика) |
| Давление воздуха (МПа) | 0,4-0,6 |
| Потребление сжатого воздуха | ≥ 0,3 м³/мин |
| Общая мощность | 380V / 220V 50 Гц 22 кВт |
| Мощность главного двигателя (кВт) | 2,2 |
| Материалы | |
| Лист ПВХ / ПЭТ (мм) | 0,15-0,5 × 420 |
| Ламинирующая фольга (мм) | 0,05-0,1 × 420 |
| Охлаждение формы | |
| Вода вопроводная вода или циркуляционная вода, чиллер | |
| Габаритные размеры (мм) | 6000 × 950 × 2000 (Д × Ш × В) |
| Вес (кг) | 2000 |
Список компонентов
| Программируемый логический контроллер (ПЛК) | Тайвань, компания Delta | 1 |
| Сенсорная панель (HMI) | Weinview | 1 |
| Частотный преобразователь | Тайвань, компания Delta | 1 |
| Энкодер | Omron | 1 |
| Редуктор и главный двигатель | Shanghai Maite Driving Machinery Co., Ltd | 1 |
| Пневмоцилиндр | AIRSYA | 2 |
| Пневмоцилиндр | Ningbo Jingxing Pneumatic Components Co., Ltd | 2 |
| Регулятор давления и масловлагоотделитель | AIRSYA | 1 |
| Соленоидный клапан | AIRSYA | 4 |
| Терморегулятор | Delta | 1 |
| Микроэлектродвигатель | Zhejiang Maili Mini-electronic Motor Co., Ltd | 2 |
| Антипригарная электронагревательная пластина | Jiangsu Antai Electric-heating Appliance Factory | 1 |
| Антипригарная электронагревательная пластина | Jiangsu Antai Electric-heating Appliance Factory | 2 |
| Контактор переменного тока | Delixi | 1 |
| Автоматический выключатель | Delixi | 5 |
| Импульсный источник питания | Delta | 1 |
| Твердотельное реле | Toky | 3 |
| Сервопривод | Delta | 1 |
| Серводвигатель | Delta | 1 |
-
Система управления на базе программируемого контроллера (ПЛК) марки «Delta» работает с сенсорной панелью марки «WEINVIEW», установленной в отдельном шкафу.
-
Детали, контактирующие с материалом, обработаны в строгом соответствии со стандартом GMP.
-
Техническая панель имеет маркировку на английском языке.
Комплектация включает:
-
Один комплект пресс-формы, 6 шт. за резку, производительность 6000 шт./час.
-
Податчик для шоколада.
-
Тяговый механизм с сервомотором.
-
Систему нижней маркировки с датчиком.
-
Систему верхней маркировки с датчиком.
-
Двойную систему герметизации: термосваривание и ультразвуковое запаивание.
-
Комплект запасных частей для бесперебойной работы в течение 1 года.
