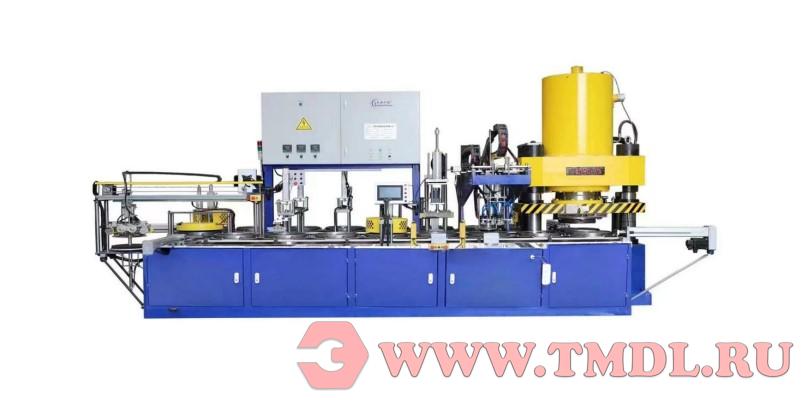

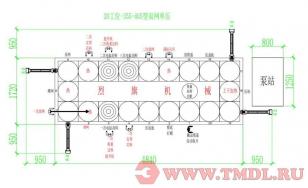

Станок для формовки отрезных кругов 500Т 20 станций (350 круги)

Пресс

Фошань, провинция Гуандун

Цилиндр, клапан

AirTAC

ПЛК (PLC)

Xinjie

Контактор (переключатель)

Schneider Electric

Реле

OMRON

Частотный преобразователь

Delta

Серводвигатель

Xinjie

Мотор-редуктор

Oubang

Основная комплектация оборудования

Пресс

Усилие: 500 т. Главный насос: двигатель 7.5 кВт.

1

1

Продольное проталкивание

Способ торможения: Электромеханический цилиндр, Сервопривод

2

2

Поперечное проталкивание

Способ торможения: Цилиндр

2

3

Снятие облоя

Снятие облоя №1: Торм. электромех. цилиндром, упр. сервоприводом, позиц. цилиндром.
Снятие облоя №2: Торм. электромех. цилиндром, упр. сервоприводом, позиц. цилиндром.
Снятие облоя №3: Торм. электромех. цилиндром, упр. сервоприводом, позиц. цилиндром.

3

4

Выпрессовка (Съем изделия)

Основное устройство съема: 1 комплект электромеханического цилиндра для съема;
Вторичное устройство съема: 1 комплект цилиндра для вертикального подъема и работы.

2

5

Съем и транспортировка пластины

Способ транспортировки: Серводвигатель с редуктором.
Способ открытия крышки: Вертикальное перемещение цилиндром, захват электромагнитом.
Способ извлечения пластины: Вертикальное перемещение цилиндром, захват вакуумной присоской.

1

6

Обжиг сетки

Нагревательная пластина из углекристаллического материала;
Торможение цилиндром: опускание при включении и подъем при выключении.

1

Автоматический узел

1

Укладка сетки

Сетка фиксируется фибровой лентой, движение вперед-назад управляется шаговым двигателем. Полость формы заполняется методом отрыва ленты и захвата.

2

2

Подача материала*

Подача постоянного объема, торможение减速电机, автоматический подъем бункера.

2

3

Взвешивание и подача

Прямая вибрационная подача, управление с помощью весового датчика.

2

4

"Два в одном" (этикетка, кольцо)

Этикетки захватываются вакуумными присосками, кольца с отверстиями транспортируются конвейерными лентами, для размещения в полостях формы используются сильные магниты.

1

Базовая комплектация

1

Дно пресса

Гидравлическое торможение, прижим вертикально вниз.

1

2

Крышка пресса

Гидравлическое торможение, прижим вертикально вниз.

1

3

Прижим сетки

Торможение цилиндром, прижим вертикально вниз, пружинная головка.

1

4

Нанесение воска на основание модели

Торможение цилиндром, вращение двигателя для нанесения воска, защита фотоэлектрическим датчиком.

1

5

Контроль сетки

Способ detection: Обнаружение инфракрасным датчиком. Автоматическое отключение с сигналом при отсутствии сетки.

1

6

Рабочая площадка оборудования

Вся машина синего цвета (полимерное покрытие), рабочий стол покрыт зеркальной нержавеющей сталью.

1

Дополнительная комплектация

1

Лазерный датчик расстояния

Проверка состояния снятия облоя. Процесс снятия облоя не останавливается, если материал снят не полностью.

2

2

Подъемник подачи

Совместим с узлом взвешивания и подачи, автоматически поднимает механизм подачи.

2

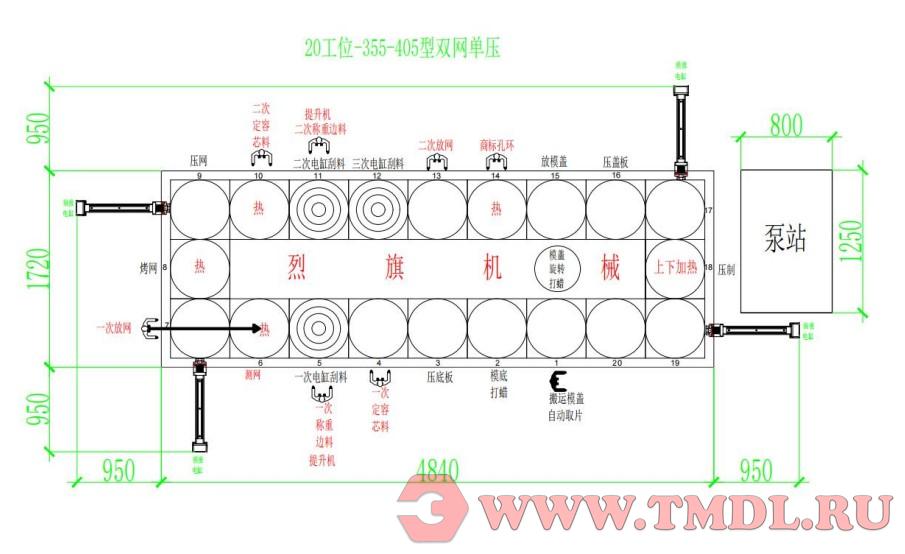

Характеристики плиты и оснастки (мм)

1

Типоразмер плиты

Размеры плиты

520*520

18 шт.

Внутренний диаметр Ø

455

Высота

25

2

Типоразмер кольца формы

Наружный диаметр Ø

455

18 шт.

Комплект из 350 колец

Внутренний диаметр Ø

355-400

Высота

70

3

Типоразмер крышки

Диаметр Ø

355-400

6 шт.

Форма

Плоская

Заусенец (Облой)

Толщина 32

4

Типоразмер основания модели

Диаметр Ø

355-400

18 шт.

Форма

Плоская

Заусенец (Облой)

Толщина 32

5

Типоразмер сердечника

Диаметр Ø

32

Высота

68
