Область применения: промышленная и материальная
Сфера применения станка для гибки букв (канальных букв) — в основном рекламная индустрия. Когда рекламной компании необходимо изготовить световые буквы для магазинов, она использует станок для гибки букв для их производства. Станок для гибки букв может обрабатывать множество материалов (алюминиевые профили, алюминиевая лента), не повреждая материал. Точность обработки высокая, а скорость — быстрая. Регулировка толщины материала и настройка инструментов производятся через программное обеспечение, что делает процесс более удобным и быстрым.

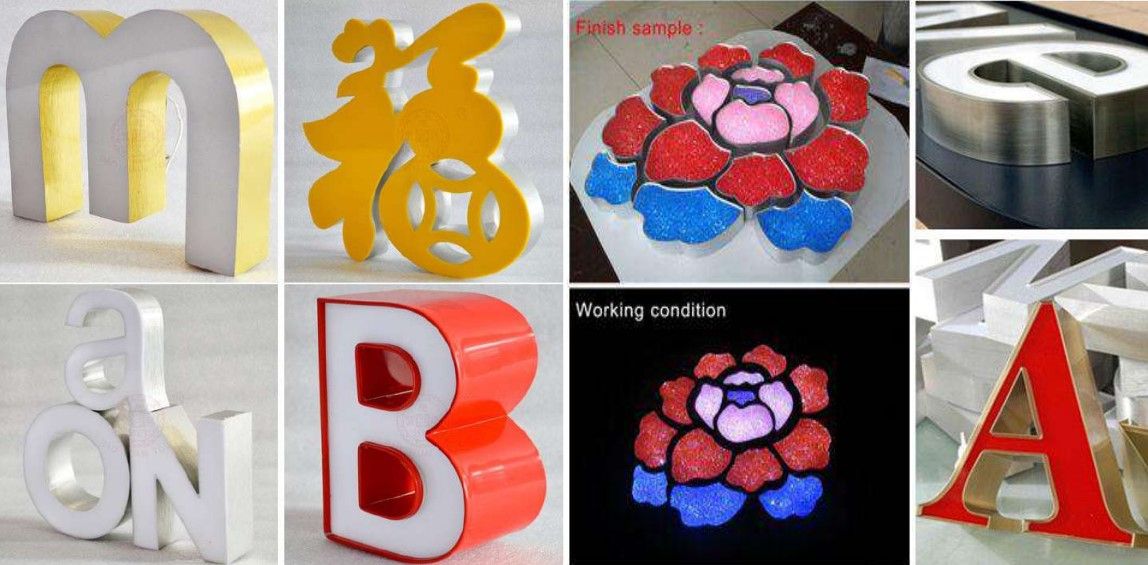

Образцы
Технические характеристики
| Принцип работы | Высокоточная автоматическая подача, обрезка, вырубка и гибка |

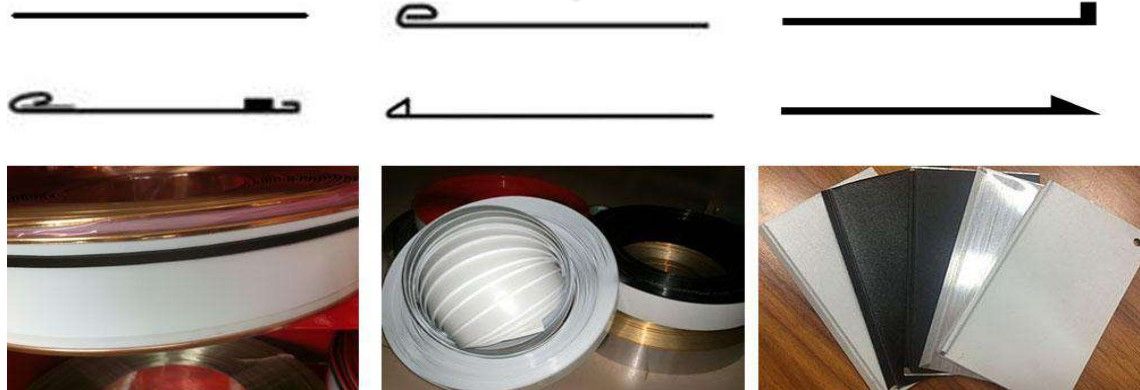

| Обрабатываемые материалы | Плоский и фальцевый алюминиевый профиль; Channelume (алюминиевый профиль для канальных букв) |
| Ширина материала | Плоский алюминий и фальцевый профиль: ≤ 180 мм; Channelume: 70, 90, 110 мм |
| Толщина материала | Алюминий: 0,3–1,5 мм |
| Форматы файлов | DXF, AI |
| Мин. радиус гибки (буква/профиль) | Буква (паз): R ≥ 3,5 мм; Экструзия (профиль): R ≥ 7 мм |
| Пиковая мощность | 1500 Вт |
| Точность длины | 0,1 мм/метр |
| Рабочее давление | 0,3–0,6 МПа |
| Напряжение питания | 220 В, 50 Гц, 1 фаза |
| Габаритные размеры (Д×Ш×В) | 2100 × 800 × 1530 мм |
| Вес нетто | 370 кг |
Ширина обрабатываемого материала: 10–180 мм, толщина: алюминий 0,3–1,5 мм. Подходит для большинства алюминиевых профилей.
Все обработанные детали подвергаются покрытию твердым хромом, что обеспечивает износостойкость и коррозионную стойкость

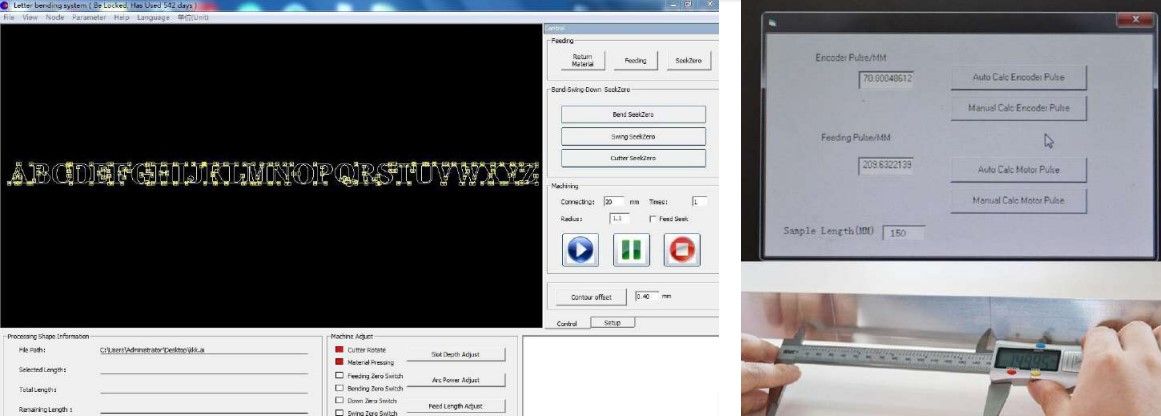

Одновременно с этим используется независимо разработанная программная система ADT, которая может обновляться в соответствии с потребностями заказчика и более проста в использовании. Программное обеспечение имеет замкнутую систему контроля длины, точность длины составляет ≤ 0,1 мм.

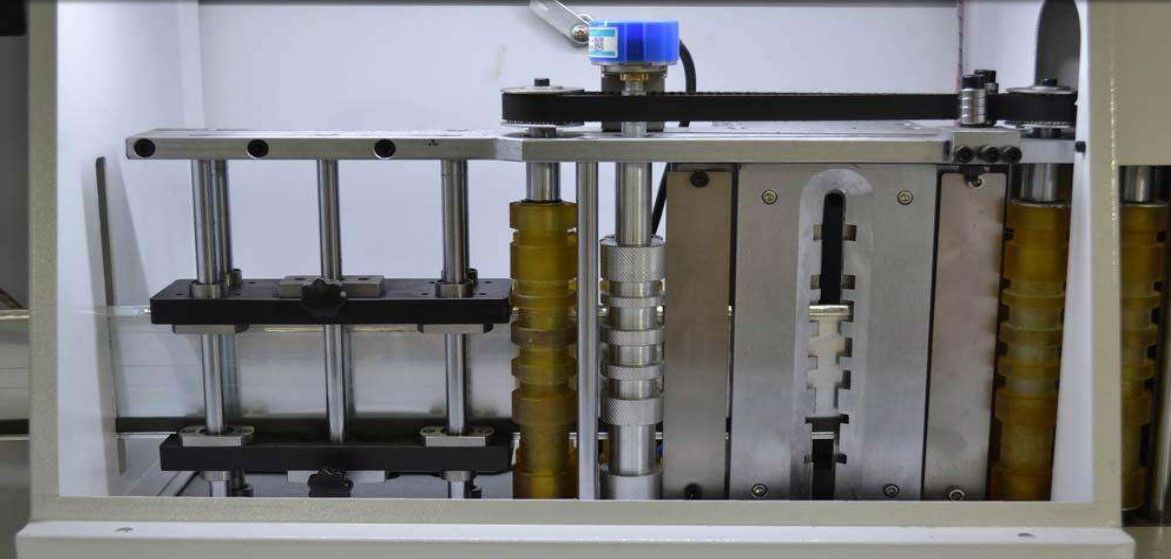

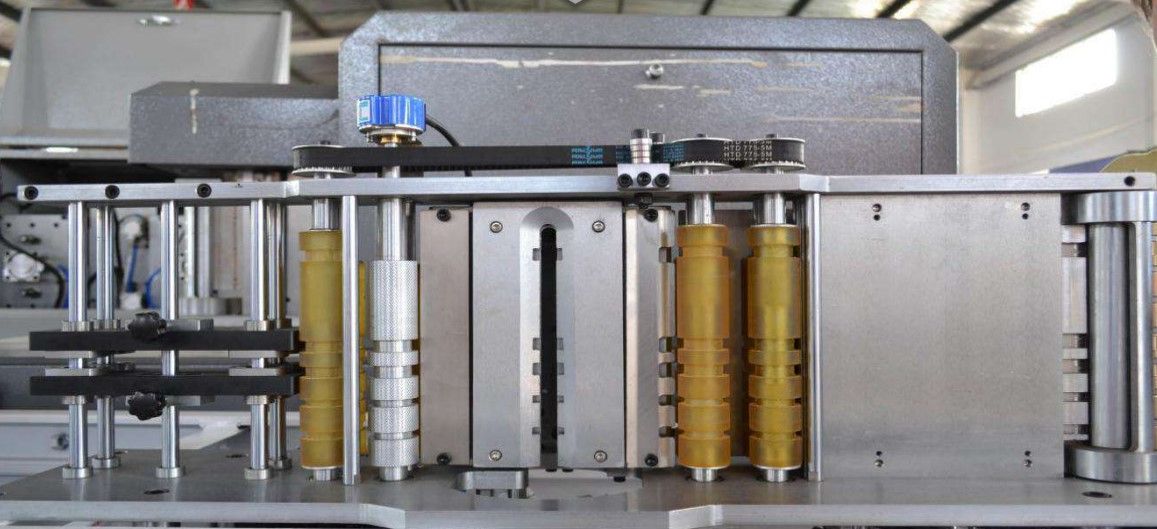

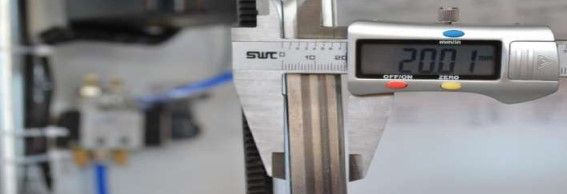

Диаметр подающего ролика составляет 36 мм, и он оснащен энкодером, что обеспечивает точность и скорость подачи.
|
При резке алюминия используется направляющая рельса PDF (Тайвань) шириной 20 мм и нож 75 мм, что обеспечивает плавный рез за счет высокой скорости вращения и малого угла реза.
|

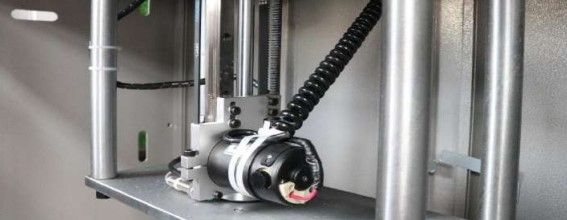

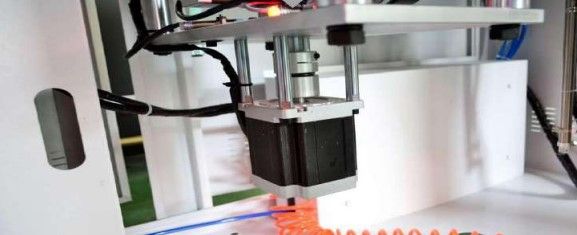

Режим резки использует управление подъемом двигателя, что обеспечивает большую стабильность, не повреждает материал и создает мало шума.
|
|
Использование четырехколонной конструкции обеспечивает стабильность и эффективность резки.
|

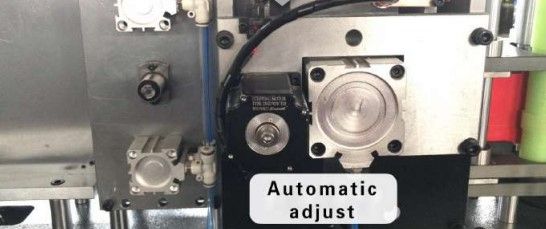

Глубина вырубки регулируется программно — настройка проще и с высокой точностью.
|

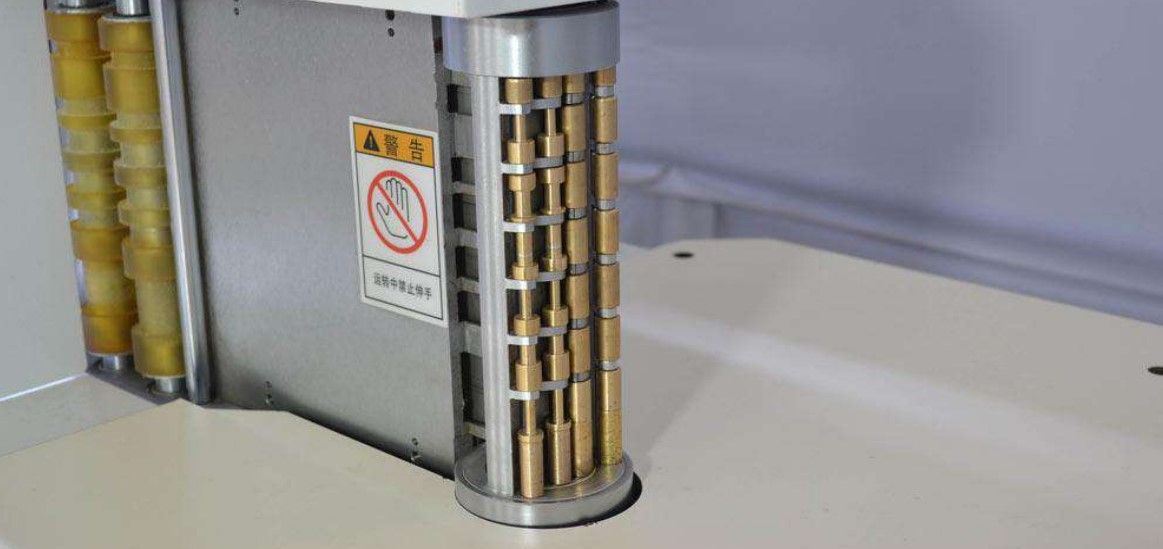

Используется двухвальное медное устройство для гибки плоской дуги. Обеспечивает малый радиус изгиба и формование большого радиуса экструзией. Скорость обработки высокая, материал не повреждается. Можно обрабатывать 80–100 квадратных метров букв в день.
Для работы оборудования

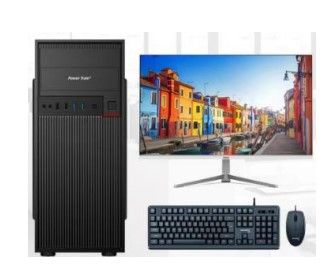

Компьютер: При работе этого станка требуется установить управляющую плату в компьютер. Ограничений по управляющей системе нет.

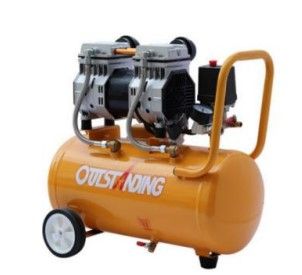

Компрессор: Требуется работа воздушного компрессора с давлением 0,3–0,6 МПа.
