Станок для мягких капсул E100SHKA

Система плавления желатина и подготовки материалов

1. Нержавеющий вакуумный реактор с мешалкой для плавления желатина, 80 л — 1 комплект

Система инкапсуляции мягких желатиновых капсул

1. Машина для инкапсуляции
   Основной блок  — 1 комплект
   Бункер для загрузки материала
   Транспортер из нержавеющей стали
   Запасные части на два года эксплуатации
   Инструменты
   Блок подготовки сжатого воздуха
   Микросмазочная система
   Распределитель желатиновой пленки
   Шкаф управления из нержавеющей стали
   Бак для отходов желатина
   Автоматический чиллер для воды
   Валки для матриц

Система формовочной и окончательной сушки

1. Нержавеющий барабанный осушитель для фиксации формы — 2 комплекта

2. Ступенчатая сушилка с тележкой (40 лотков/тележка) — 1 комплект

3. Бак для медизина 40 л — 1 комплект

Дополнительные опции

1. Инспекционный стол для мягких капсул — 1 комплект

2. Воздушный компрессор — 1 комплект

3. Вакуумный насос циркуляционного типа с водяным охлаждением — 1 комплект

4. Оснастка — 1 комплект

   Производительность данной машины составляет 16 800 капсул в час для капсул размером 500 мг (овал № 8) при скорости вращения формующих валков 4 об/мин.

Детали продукции:
Введение в линию для производства мягких желатиновых капсул

Представляет собой новую модель линии для производства мягких желатиновых капсул, разработанную на основе обобщения технологий и характеристик производства. Она предназначена главным образом для мелкосерийного производства. Все материалы для комплекта оборудования тщательно подобраны и соответствуют требованиям GMP, что делает его пригодным для использования в фармацевтической, пищевой и косметической промышленности.

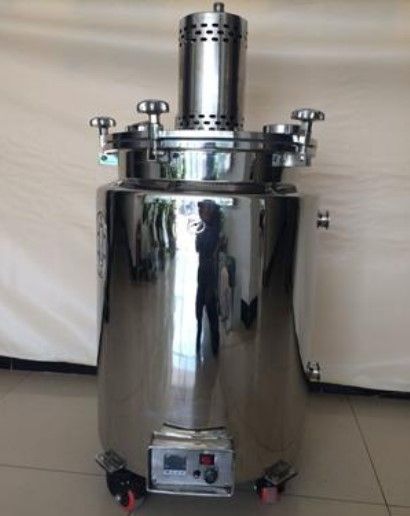

1. Вакуумный реактор с мешалкой из нержавеющей стали - 7 367$

Вакуумный реактор с мешалкой выдерживает определенное положительное и отрицательное давление. Корпус реактора состоит из трех слоев: между внутренним и средним слоем находится слой теплоносителя. Он может заполняться горячей водой или паром для нагрева материала внутри реактора. Между средним и наружным слоем находится высокоэффективный теплоизоляционный материал, что позволяет не влиять на температуру в помещении. Корпус реактора изготовлен из SUS304 и полностью соответствует требованиям GMP. Конструкция герметична, перемешивание стабильное и равномерное, уровень шума низкий. На корпусе реактора установлен термометр, отображающий температуру внутри реактора. На крышке реактора имеются вакуумное устройство, устройство подачи (вытяжки) воздуха, загрузочное устройство, смотровое стекло с подсветкой, предохранительный клапан и манометр. Эксплуатация безопасна и надежна.

Технические характеристики: Внутренний полезный объем: 80 л Рабочая температура: от комнатной до +95 °C Мощность двигателя мешалки: 120 Вт, ~220 В Скорость перемешивания: 21,6 об/мин Допустимое давление внутри реактора: от –0,09 до 0,06 МПа Габаритные размеры: Ø600×1300 мм Масса: 75 кг

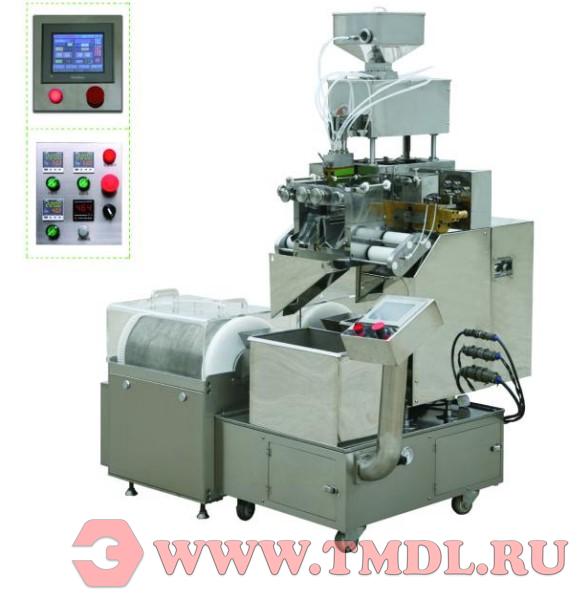

2. Основная машина для инкапсуляции мягких желатиновых капсул - 74 657$

Основная машина является центральной частью всей производственной линии. Она изготавливает мягкие желатиновые капсулы путем заключения наполняющих материалов (жидкостей или вязких суспензий) в желатиновую пленку.

Блок подготовки сжатого воздуха: редукционный клапан SMC, прецизионный регулятор давления SMC, манометр.

Микросмазочная система: масляный бак, регулируемый клапан контроля расхода.

Распределение желатиновой пленки: распределительная коробка (0,01 мм), ПИД-регулирование температуры, датчик температуры (0,1 °C).

Шкаф управления: частотный преобразователь OMRON, интеллектуальный температурный контроллер RKC, кнопки Fuji Electric, электронные компоненты Schneider Electric, соединители аэрокосмического класса.

Технические характеристики: Объем подачи материала: 6 × (0–1,5) мл Точность дозирования наполнения: менее 500 мг: ±1 % более 500 мг: ±0,5 % Электропитание: AC 380 В, 50 Гц, 1,5 кВт Габаритные размеры: 620×660×1350 мм Масса: 400 кг

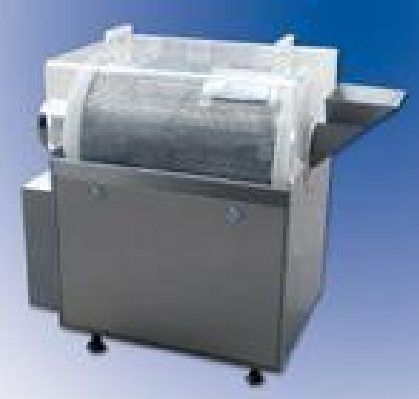

3. Барабанный осушитель (сушильный барабан) - 4 554$

Сушильный барабан изготовлен в соответствии с требованиями GMP.

Технические характеристики: Размер вращающейся клетки (барабана): Φ320×450 мм Частота вращения барабана: 16 об/мин Электропитание: AC 220 В, 50 Гц, 90 Вт Производительность вентиляторов: 2×40 м³/мин Масса: 75 кг Габаритные размеры: 870×400×750 мм

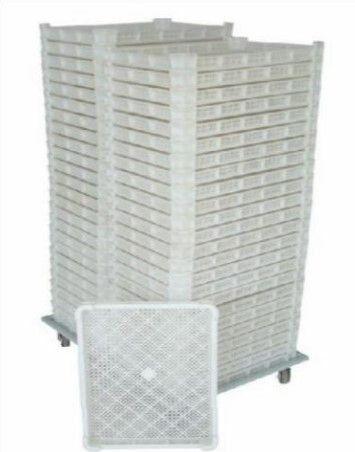

4. Ступенчатая сушилка с тележкой (не вкл.в стоимость)

После формовочной сушки капсулы укладываются на лотки, установленные на тележку, которая затем помещается в камеру с приточной вентиляцией для окончательной сушки до получения готового продукта. В камере сушки воздух подается горизонтальными слоями (горизонтальная раздувка). Температура в камере поддерживается в диапазоне 30–35 °C, влажность — ниже 25 %. Капсулы на каждом лотке должны быть уложены не более чем в два слоя.

В первые 2 часа капсулы необходимо переворачивать 4–5 раз для обеспечения лучшей формы и внешнего вида капсул. Время сушки с приточной вентиляцией составляет 12–16 часов для полного высыхания.

Технические характеристики лотка: Длина (мм): 530 Ширина (мм): 360 Высота (мм): 50 30 лотков на тележку: все материалы лотков и тележки соответствуют требованиям GMP.

5. Валки для матриц (формующие валки) (включен один комплект)

Форма и размер мягких желатиновых капсул зависят от формующих валков. По требованию заказчика доступны различные сменные матричные валки.

Расчет производительности машины в час производится по следующей формуле:

Количество гнезд × скорость вращения формующих валков (об/мин) × 60 мин.

(Обычно фактическая рабочая скорость вращения формующих валков составляет 4 об/мин.)

Количество гнезд может быть увеличено соответственно для повышения производительности.

Ниже приведены некоторые распространенные размеры валков и количество гнезд

	Продолговатая	#8	60
		#10	48
		#20	28
	Овальная	#6	70
		#8	70
		#10	52
		#14	48
		#16	48
	Трубчатая	#8	32
		#10	32

6. Вакуумный насос циркуляционного типа с водяным охлаждением - 1 800$

Технические характеристики: Электропитание: 220 В, 50 Гц, 180 Вт Расход (производительность): 60 л/мин Объем (емкость бака): 15 л Габаритные размеры: 400×280×420 мм

7. Воздушный компрессор (не вкл.в стоимость)

Технические характеристики: Электропитание: 220 В, 50 Гц, 750 Вт Производительность: 60 л/мин Давление: 7,0 бар Частота вращения: 1380 об/мин Уровень шума: 68 дБ(А) Габаритные размеры: 560×240×570 мм

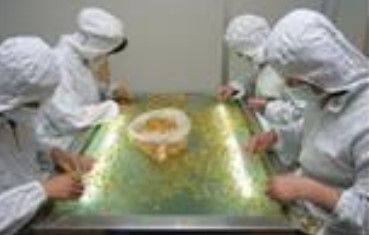

8. Инспекционный стол из нержавеющей стали (не вкл.в стоимость)

Технические характеристики: Электропитание: 30 Вт, 220 В, 50 Гц Габаритные размеры: 1000×1000×700 мм
