Фотографии машины

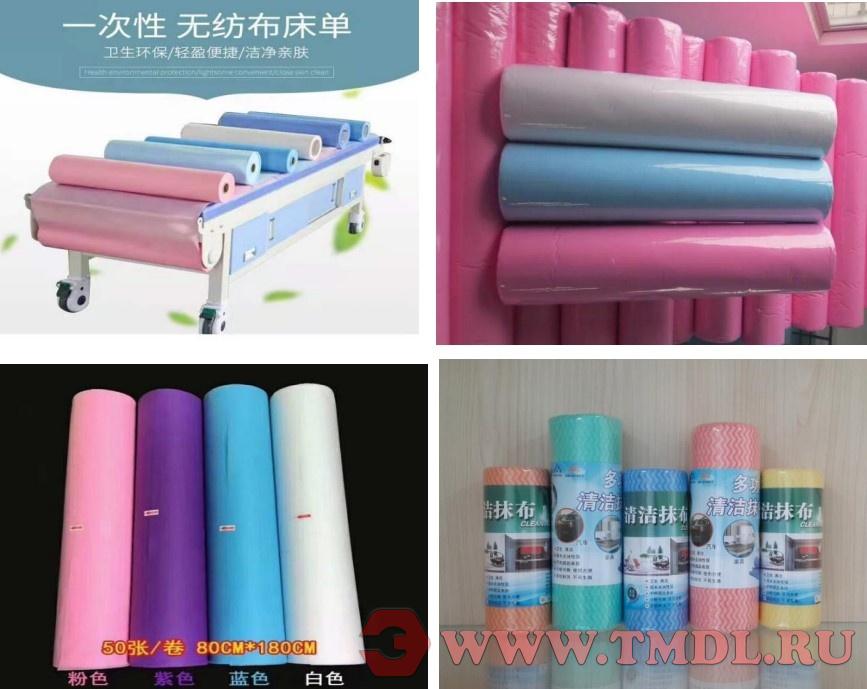

Оборудование подходит для различных видов PP-липких нетканых материалов, спанлейс-нетканых материалов, ламинированных бумажных материалов, ламинированных нетканых материалов и других изделий. Широко применяется для производства одноразовых массажных простыней, банных простыней, медицинских простыней, рулонов хозяйственных салфеток, бочкообразных влажных салфеток, рулонов полотенец, рулонов протирочных салфеток и т.д.
Производственный процесс
Автоматическая подача материала → Синхронная транспортировка → Спиральное точечное перфорирование (надрезка) → Автоматическая продольная резка → Автоматическая намотка в рулоны → Автоматическая остановка
Характеристики оборудования
-
Оборудование оснащено пневматическим устройством автоматической подачи материала, максимальный вес рулона составляет около 350 кг, что обеспечивает удобство эксплуатации.
-
Оборудование оснащено широколенточным синхронным транспортирующим устройством и двумя системами регулировки натяжения с бесступенчатым изменением скорости (зубчатого типа), что гарантирует точные размеры готового изделия. Также предусмотрен комплект устройств для перенаправления материала (положительная и отрицательная подача).
-
Оборудование оснащено устройством спирального точечного перфорирования (надрезки), которое приводится в действие сервоприводом с двойным ножом. Расстояние между точками перфорации регулируется свободно, без ограничений. Точность перфорации составляет ±3 мм.
-
Оборудование оснащено импортной пневматической системой продольной резки (воздушный нож). Регулировка размера удобна, резка лёгкая и стабильная, разрез получается ровным, торцевая поверхность гладкая, без заусенцев.
-
Оборудование оснащено пневматическим разжимным валом для намотки, что обеспечивает аккуратную намотку и предотвращает смещение материала. Данная машина может производить намотку с втулкой (сердечником) или без неё (бессердечниковую).
-
Оборудование оснащено инфракрасным автоматическим счётным устройством и функцией автоматической остановки. Точность счёта — 100%.
-
Управление оборудованием осуществляется с помощью импортного ПЛК, сервопривода, сенсорного экрана и частотного преобразователя. Электрические соединения выполнены рационально, аккуратно, надёжно, а управление максимально простое и удобное.
Технические параметры
| Скорость машины | 60–200 м/мин (зависит от типа материала) |
| Максимальная ширина материала | 1800 мм |
| Диаметр намотки (рулона) | 100–600 мм (может быть изменён по запросу заказчика) |
| Тип перфорации (точечной надрезки) | Спиральный нож + скребок |
| Расстояние между точками перфорации | 100–500 мм; при управлении серводвигателем возможно ≥500 мм |
| Сервоуправление | 2 комплекта (Delta) |
| Сенсорный экран | 1 комплект (Delta) |
| Система слежения (трекинга) | 1 комплект (Omron) |
| Эффективный диаметр сырья (рулона) | ≤ 1000 мм |
| Внутренний диаметр втулки (сердечника) материала | 76 мм |
| Напряжение / частота / общая мощность | 380 В / 50 Гц / 4,5 кВт |
| Габаритные размеры машины | 5000 × 2650 × 2350 мм |
| Вес машины | 2300 кг |
