Требования заказчика к этикетировке
|
Наименование |
Спецификация |
|
Продукция для этикетировки |
Яичная коробка |
|
Размер продукта |
Д252 × Ш105 × В62 мм |
|
Материал этикетки |
Непрозрачные самоклеящиеся стикеры |
|
Размер этикетки |
Не предоставлен |
|
Позиция наклейки |
Верхняя поверхность |
|
Требуемая скорость этикетировки |
80–120 шт./мин |
|
Требуется ли принтер |
Опционально |
|
Требуется ли подключение к производственной линии |
|
|
Прочая информация |
|
КОМПЛЕКТАЦИЯ
|
|
Наименование |
Кол-во |
|
1 |

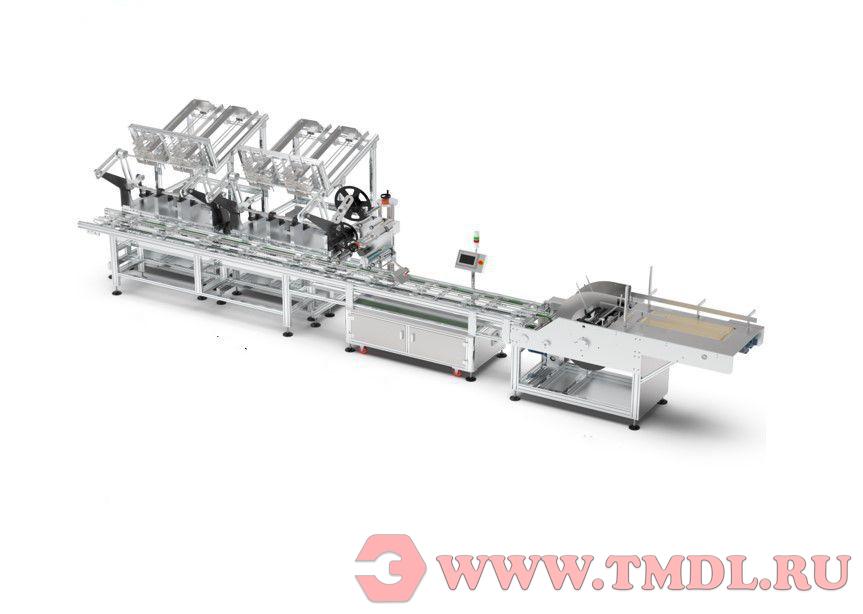

Автоматическая машина для наклейки этикеток на яичные коробки (с четырьмя каналами) |
1 компл. |
|
3 |
Устройство для печати (опционально) |
1 компл. |
Рабочий процесс
1. Вручную загрузите продукт в 4-канальное загрузочное устройство;
2. Автоматическое загрузочное устройство на 2-й рабочей станции разделяет продукт и помещает его на этикетировочный конвейер;
3. После того как продукт достигает станции этикетировки, этикетировочный механизм отклеивает этикетку и во взаимодействии со щеточным устройством для наклейки прикрепляет ее к верхней поверхности продукта. Наклейка завершена;
4. После завершения наклейки продукт подается в приемное устройство с цилиндром, которое поворачивается и укладывает его под углом 90° для приема;
5. Когда приемный бункер заполнен, производится ручной прием продукции.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Производительность (шт./мин) |
80–120 шт./мин |
|
Точность этикетировки |
±1 мм (за исключением факторов, связанных с упаковкой) |
|
Подходящий размер этикетки |
Ширина: 15–150 мм |
|
Подходящий размер коробки |
Может быть изготовлен на заказ |
|
Материал этикетки |
Прозрачная или непрозрачная (самоклеящаяся) |
|
Напряжение |
Однофазное 110/220 В (возможна настройка) |
|
Мощность |
2,5 кВт |
|
Подача воздуха |
0,6–0,8 МПа |
|
Способ работы |
Автономный |
|
Направление выхода |
Слева направо → (возможна настройка) |
|

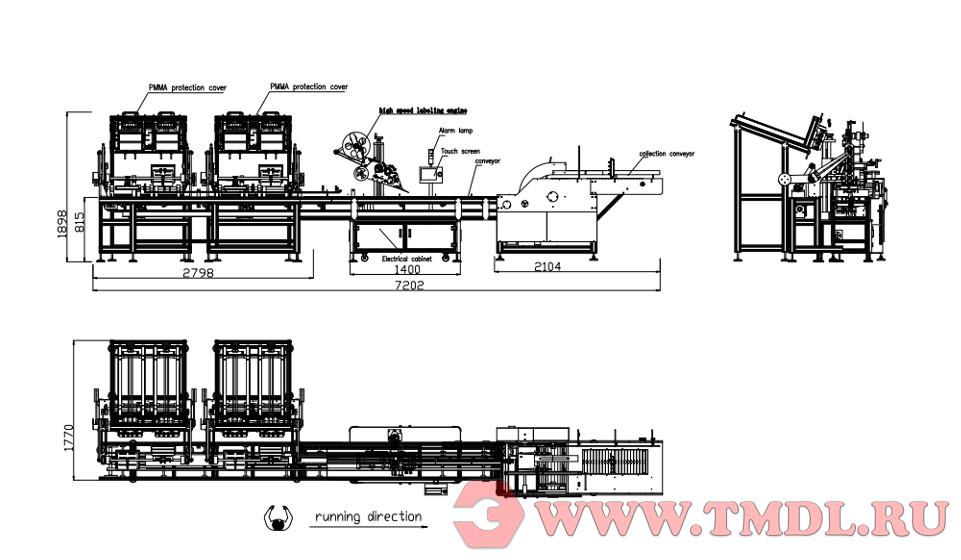

Размер машины |
4200 (Д) × 900 (Ш) × 1650 (В) мм |
Электрическая конфигурация
|
Компонент |
Марка |
|
ЧМИ (сенсорный экран) |
SIEMENS |
|
ПЛК (PLC) |
SIEMENS |
|
Сервомотор и драйвер |
Panasonic |
|
Датчик (проверка продукта для этикетировки) |
Japan KEYENCE |
|
Датчик (проверка этикетки) |
German LEUZE |
|
Сервомоторы для этикетировочного конвейера |
Switzerland ABB |
|
Преобразователь частоты (инвертор) |
DELTA |
|
Сервомотор и драйвер (400 Вт) |
American AB |
|
Сервомотор и драйвер (750 Вт) |
American AB |
ДЕТАЛИ
Устройство автоматической подачи яичных коробок
Сервоприводный этикетировочный механизм
Автоматический укладчик (штабелер) для сбора готовой продукции
ПРИНТЕРНОЕ УСТРОЙСТВО
Преимущества оборудования:
- Мобильное управление кодированием, простая и быстрая установка
- Не требует прогрева, мгновенная печать
- Высокая эффективность использования красящей ленты, интеллектуальный контроль ленты
- Стабильное качество печати, отсутствие проблем с нечеткой печатью из-за проколов упаковки
- Автоматически обновляет время кодирования и номер партии, чтобы избежать ошибок человеческого фактора
- Печатает дату и время в реальном времени, китайские и английские символы, цифры, знаки препинания, дату производства, период продаж, номер машины, пользовательский текст и т.д.
Параметры
|
Режим печати |
Термотрансферный |
|
Разрешение |
203 dpi |
|
Область печати |
12 мм × 24 мм (Д × Ш) |
|
Размер символов |
2–4 мм (регулируемый) |
|
Скорость печати |
20–200 мм/с |
|
Направление печати |
0° или 180° |
Внешний вид устройства

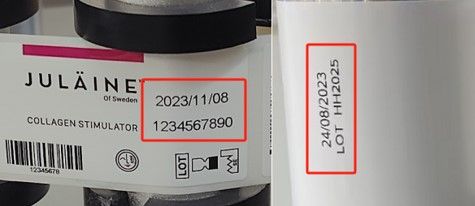

Эффект печати на этикетках
