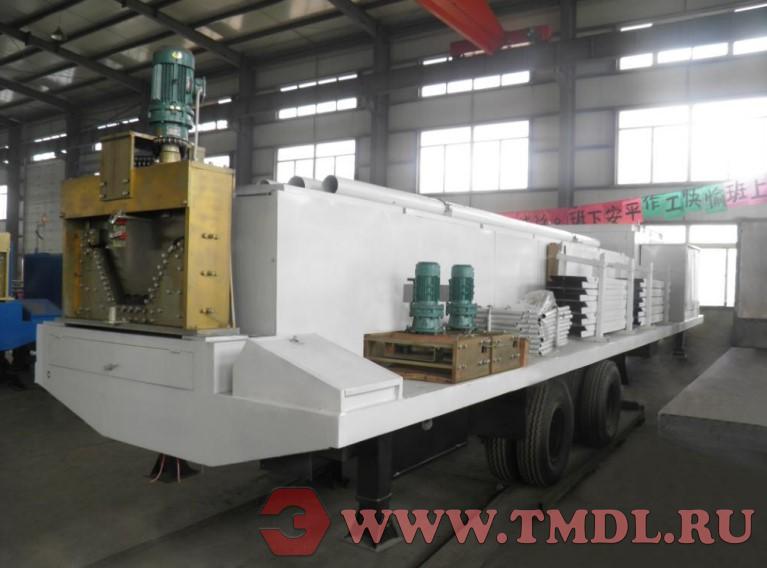

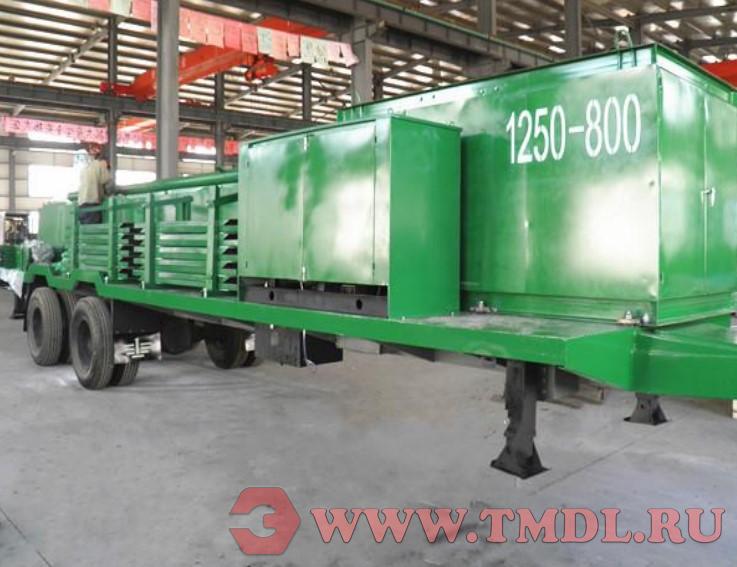

Станок для производства бескаркасных ангаров

Технические характеристики

Ширина подачи	1250 мм
Рабочая ширина	800 мм
Толщина металла	0.8–1.5 мм
Клеть для формовки	13+1
Вал	Ø80 мм, сталь 45#, оцинкованный
Ролик	Сталь 45#, твердое хромирование, закалка HRC 55~65
Вертикальная плита	20 мм, материал CCSD, оцинкованная
Режущий нож	Материал Cr12MoV, термообработка
Отбортовочный лист	Толщина 10 мм, сталь 45#, термообработка
Подшипники	Производство Харбин (Китай)
Цепь	Бренд Jinggong
Тип формовки	Роликовая формовка + резка по длине
Тип резки	Механическая или гидравлическая (на выбор)
Общая мощность редуктора	29.4 кВт
Основной двигатель	11 кВт
Двигатель резки	5.5 кВт
Двигатель отбортовки	5.5 кВт + 2.2 кВт × 2
Двигатель закатки (фальцовки)	1.5 кВт × 2
Напряжение / Частота	380 В / 50 Гц	Также доступны: 220 В / 60 Гц и 440 В / 50 Гц
Система управления	ПЛК, сенсорный экран, энкодер, автоматическое управление на участке роликовой формовки
Скорость формовки	15 м/мин
Скорость отбортовки	13 м/мин
Скорость закатки (фальцовки)	6 м/мин
Разматыватель
Внутренний диаметр рулона	450–650 мм
Макс. ширина рулона	1250–1270 мм
Вес загрузки	8 тонн
Габариты (Д×Ш×В)	11000 × 2200 × 2500 мм	Двухосный, 8 колес
Вес	12 тонн
Коэффициент использования	64%
Подходящий пролет	8–42 м
Макс. высота	21 м

Преимущества станка для гибки профиля

На разматывателе установлена тормозная система — при внезапной остановке станка разматыватель также останавливается.

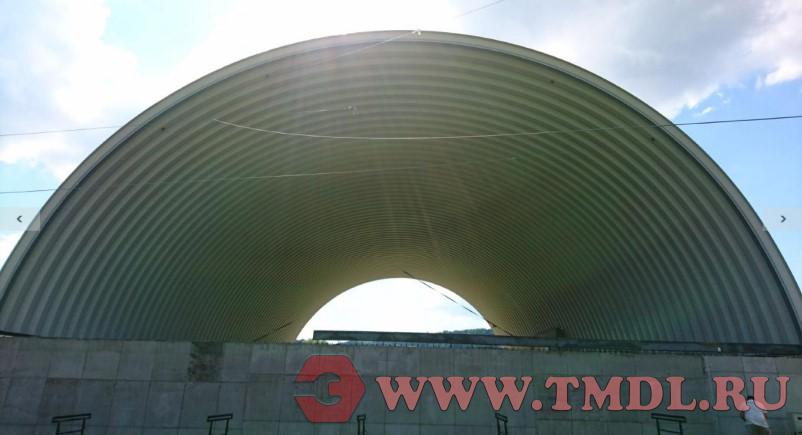

Станок оснащён роликами, которые на 20 мм шире, чем у станков других производителей, что обеспечивает более эстетичный внешний вид готовой арки.
Ролики и валы станка соединены штифтом изнутри и винтом снаружи, а также имеют усиление по обеим сторонам роликов, что надёжно фиксирует ролики и валы без деформации.
Двойная зубчатая передача и звёздочка — высокое качество изготовления.
Материал режущего инструмента — Cr12MoV, лучший и наиболее острый материал для резки.
Гладкое рабочее колесо толщиной 10 мм, изготовлено на обрабатывающем центре с ЧПУ.
В узле гибки установлено маховичок со шкалой для регулировки высоты пролёта.
Шасси: цельный стальной стержень 200 мм. В качестве оси станка используется задний мост автомобиля, шины 825‑16, что обеспечивает большую грузоподъёмность, улучшенную ударопрочность и амортизацию.
Система управления на базе ПЛК: включает 7‑дюймовый сенсорный экран. После ввода данных участок роликовой формовки работает автоматически. Также управление станком возможно с помощью нижних кнопок.

Комплектация

Ручной разматыватель (1 компл.) — Назначение: Поддержка рулона и размотка.

Фальцеосадочная машина / Закаточная машина (2 шт.) — Назначение: Сборка готовых арок.

Приемный стол / Стол выдачи (20 шт.) — Назначение: Поддержка листа.

Ножка приемного стола (19 шт.) — Назначение: Поддержка приемного стола.

Малая ножка приемного стола (48 шт.) — Назначение: Регулировка высоты приемного стола.

Крепежный винт для ножки (58 шт.) — Назначение: Крепление ножки.

Боковая опора (10 шт.) — Назначение: Поддержка листа.

Подвеска / Траверса (3 шт.) — Назначение: Подъем.

Штифт подвески (2 шт.) — Назначение: Соединение подвески.

Концевой выключатель / Датчик перемещения (1 шт.) — Назначение: Измерение длины для автоматической резки по размеру.

Подвеска / Крюк (8 шт.) — Назначение: Подъем.

Струбцина / Зажим (4 шт.) — Назначение: Обжим готовых арок.

Подшипник (208#) (4 шт.) — Назначение: Привод роликов.

Приводная цепь (3 шт.) — Назначение: Вращение шестерен.

Звено цепи (3 шт.) и Полузвено (3 шт.) — Назначение: Соединение цепи.

Суперкусачки / Мощные ножницы (1 шт.) — Назначение: Обжим готовых арок.

Металлические ножницы (1 шт.) — Назначение: Для резки.

Гаечный ключ (1 шт.) — Назначение: Для затяжки винтов.

Рукоятка-кривошип (2 шт.) — Назначение: Регулировка высоты опорной ножки.
