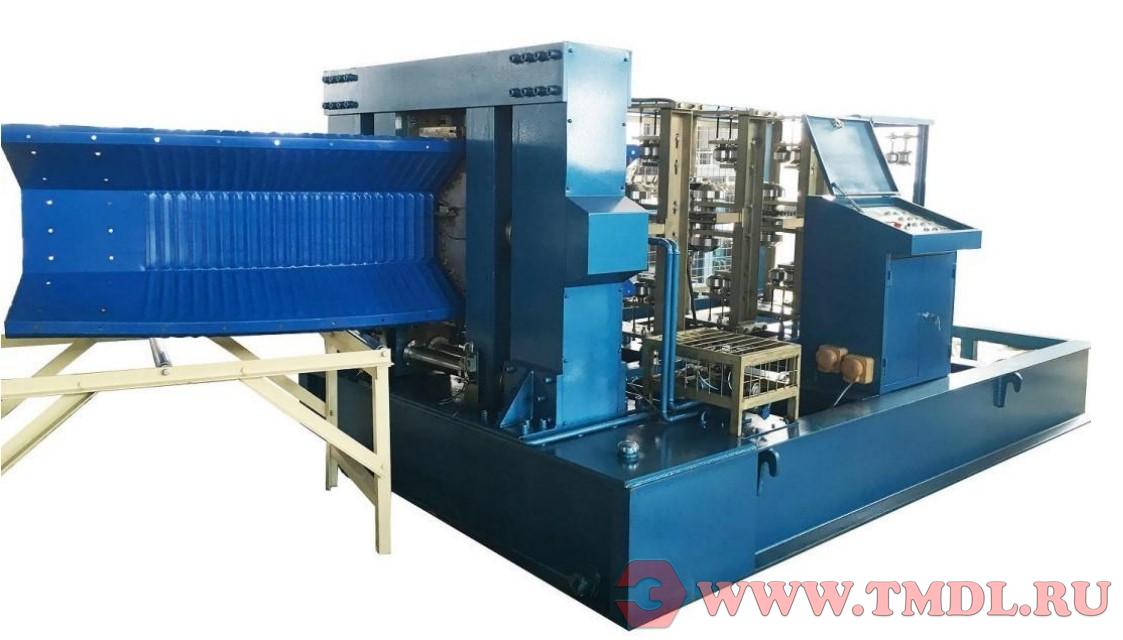

Станок для производства бескаркасных ангаров L1000

Комплектация

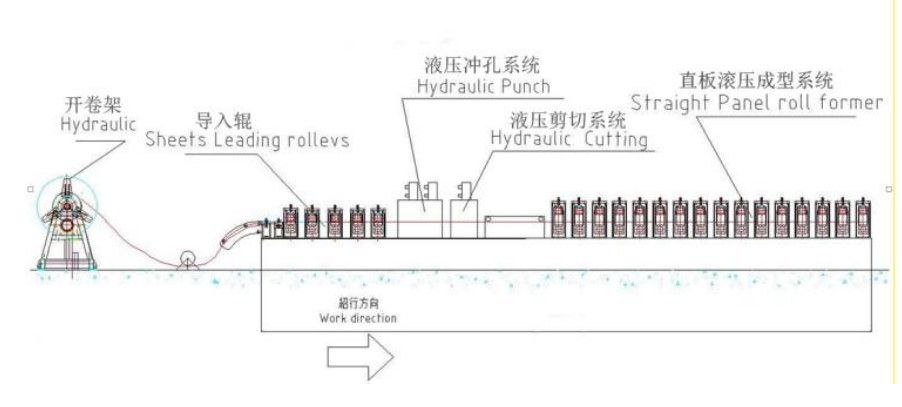

Часть 1:
Разматыватель → Подача → Правка (выравнивание) → Гидравлическая пробивка → Резка → Профилирование → Опора для продукции

Часть 2:
Подача панели с прямым пазом (канавкой) в гибочный узел

Основные параметры и описание узлов

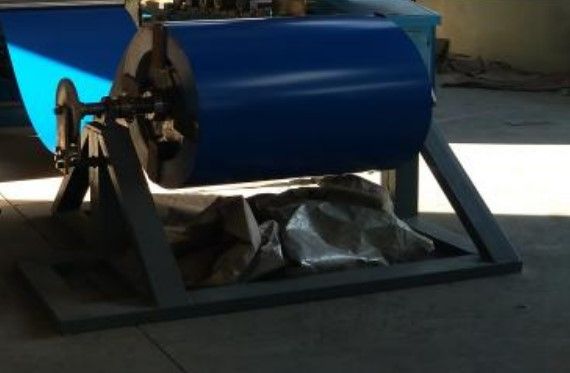

1: Разматыватель

Параметры:

Ширина подачи: 1000 мм
Толщина рулона: 1,0–2,0 мм
Макс. грузоподъёмность (вес рулона): ≤10 т

2: Правильно-выпрямляющий узел

Параметры:

Рабочие ролики: 10 роликов
Мощность двигателя: 7,5 кВт

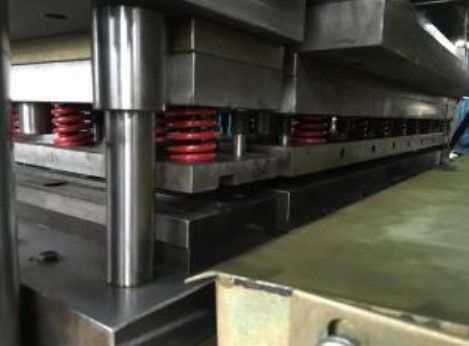

3: Пробивка и резка

Параметры:

Мощность: 30 кВт
Материал режущего лезвия: Cr12

4: Основной профилегибочный узел

Параметры:

1. Формовочные клети: 16

2. Ширина подачи: 1000 мм

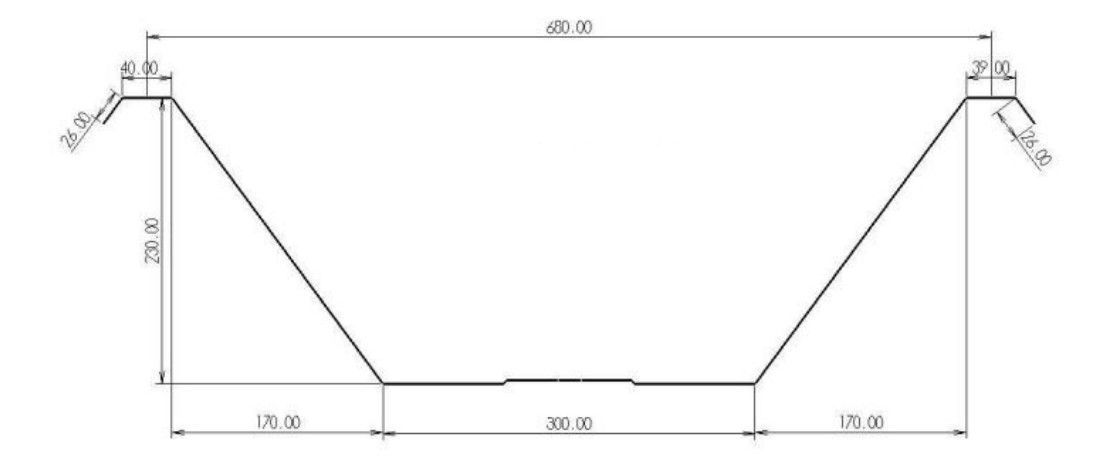

3. Конечная ширина: 680 мм

4. Мощность двигателя: 7,5 кВт

5. Рабочая скорость: около 8 м/мин

6. Материал роликов: высококачественная сталь 45#

7. Стандарт материала роликов: высококачественная сталь 45#

8. Толщина обрабатываемого материала: 0,8–2,0 мм

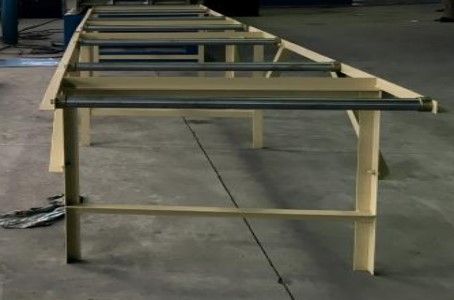

5: Опорная панель для продукции

Параметры:
Роликовый барабан

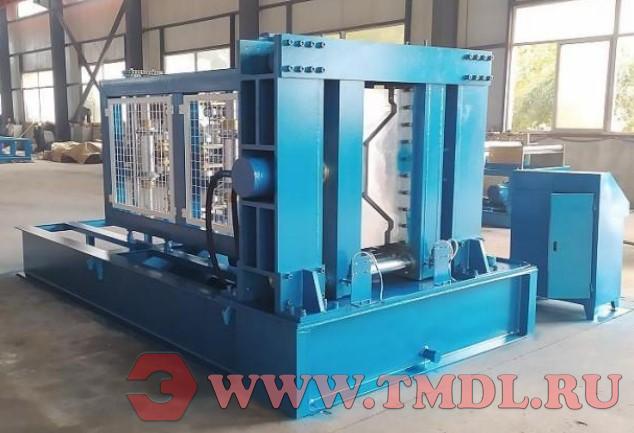

6: Гидравлический гибочный узел

Мощность: 21,5 кВт

7: Система управления на ПЛК

Параметры:
ПЛК с сенсорным экраном Omron 7"

Технические условия на оборудование:

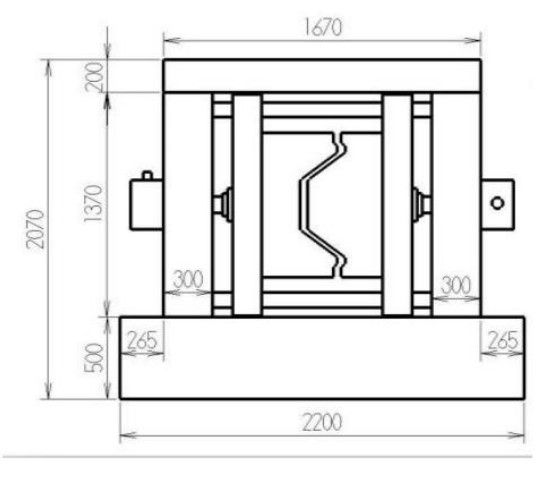

Габаритные размеры:
Формовочная часть: 11,5 × 1,5 × 1,8 м
Гибочная часть: 4,0 × 2,2 × 1,9 м

Общий вес: около 23 тонн
