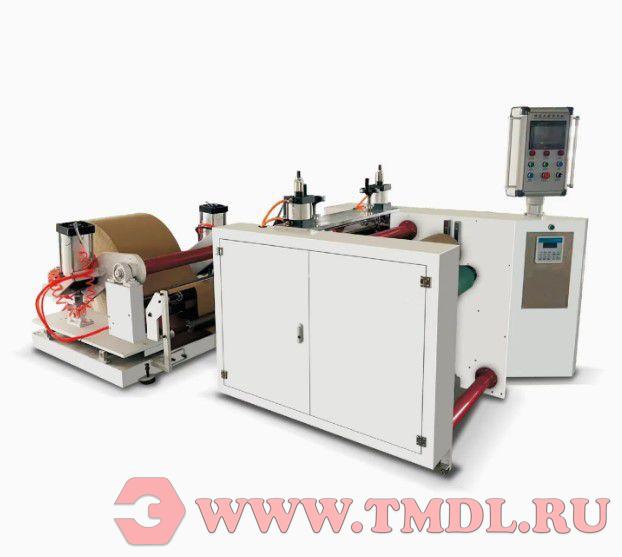

Станок для производства бумажных сот (500 мм)

Конфигурация станка


А. Разматывающий узел:

1. Наружный диаметр разматываемого рулона: 1200 мм

2. Контроль натяжения при размотке: магнитный порошок 10 кг, автоматическое регулирование натяжения

3. Загрузка и выгрузка: 3-дюймовая пневматическая насадная ось

4. Система коррекции кромки: автоматическая

B. Перемоточный узел 1:

1. Однопозиционная перемотка, диаметр 250 мм, двигатель с инвертором 2,2 кВт

2. Индикация натяжения: управление через ПЛК

3. Способ загрузки: 1,5-дюймовая пневматическая ось (2 шт.)

4. Смена материала: вручную

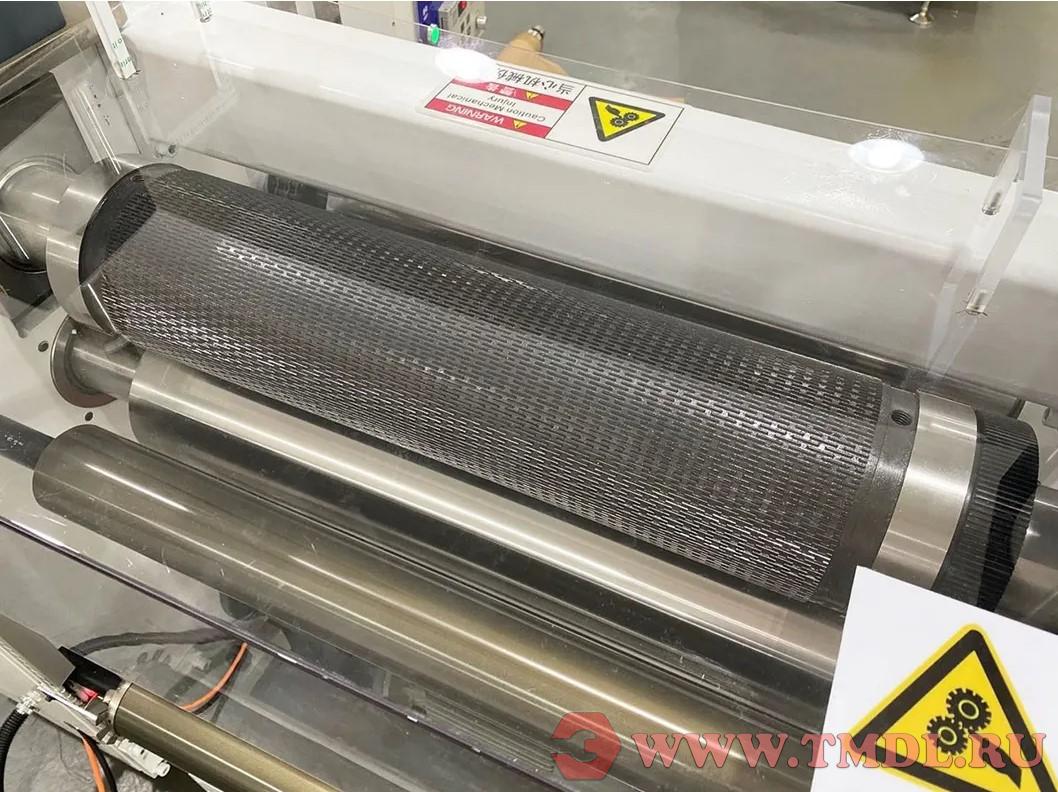

C. Режущий узел:

1. Верхний режущий вал: 142x520 мм

2. Нижний режущий вал: 144x520 мм

3. Основной двигатель: 4 кВт, 1 шт.

4. Срок службы режущей формы: 600 000–1 000 000 метров (возможна переточка 3 раза, стоимость одной переточки — 600 долл. США, цена верхнего режущего вала — 8700 долл. США за комплект)

E. Главный привод:

1. Конструкция: верхний режущий вал + нижний режущий вал

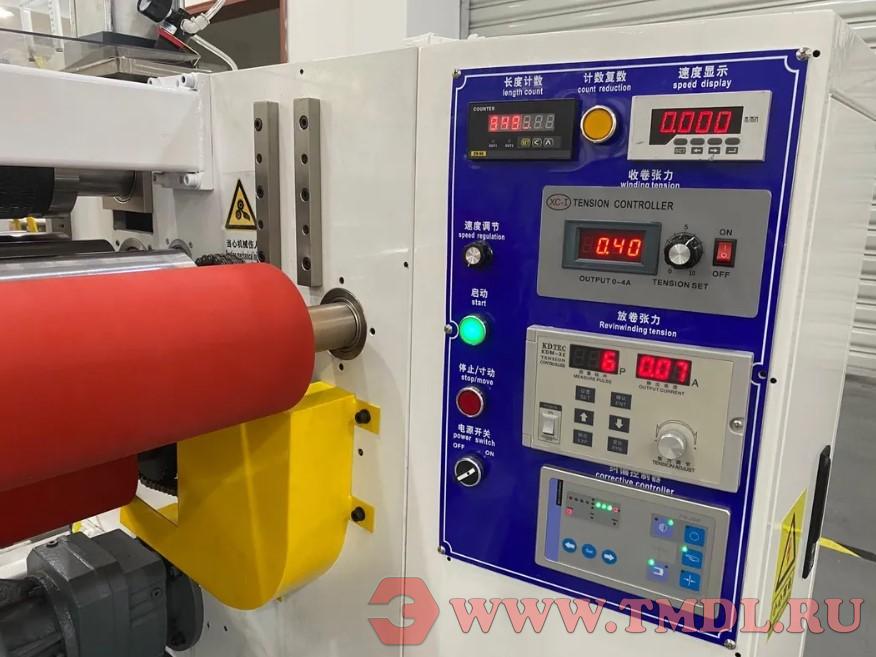

2. Главная панель управления

3. Тип привода: синхронный ременной привод

4. Направляющий ролик: анодированный алюминиевый ролик, коричневого цвета, динамически отбалансированный

F. Вспомогательные узлы:

1. Прижим основного станка: пневмоцилиндр с ручной точной регулировкой

2. Инструментальный ящик

3. Управление на базе ПЛК

4. Сенсорный экран 7 дюймов

Основные параметры

Основной перечень комплектующих
