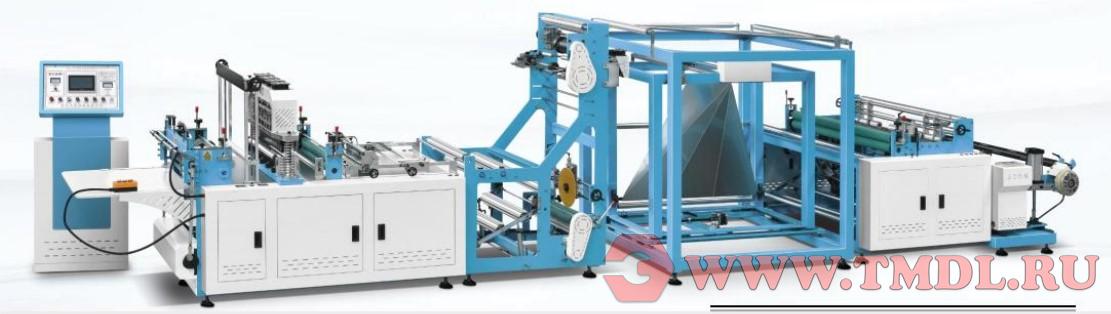

Станок для изготовления нестандартных D-образных нетканых сумок

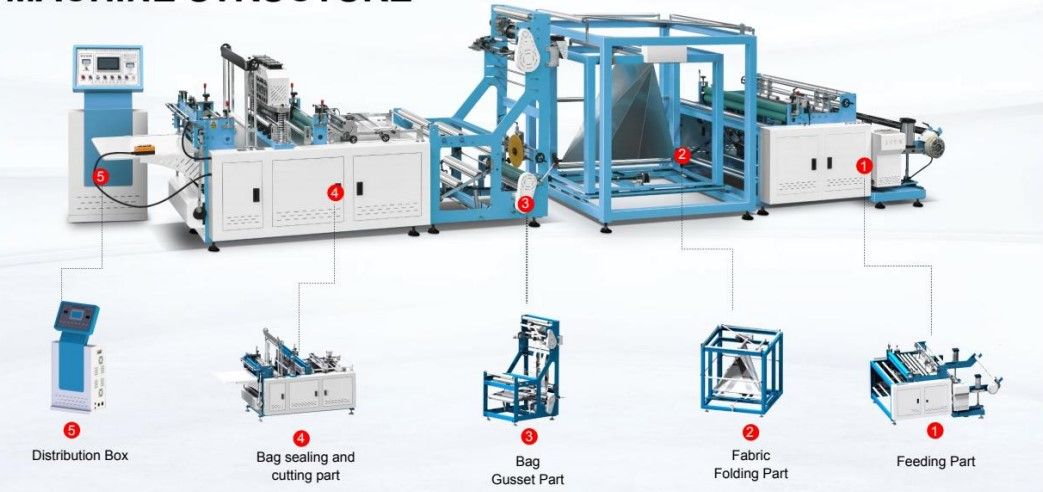

Структура
5. Распределительная коробка
4. Узел запайки и отрезки пакетов
3. Узел формирования дна (или боковой складки/гармошки) пакета
2. Узел складывания материала (полотна)
1. Узел подачи материала
| Ширина рулона материала | 500–1600 мм |
| Скорость производства | 40–120 шт./мин |
| Высота пакета | 200–680 мм |
| Ширина пакета | 100–800 мм |
| Толщина материала | 30–120 г/м² |
| Напряжение | 380/220 В |
| Общая мощность | 15 кВт |
| Габаритные размеры | 8500×2350×2100 мм |
| Вес | 2800 кг |

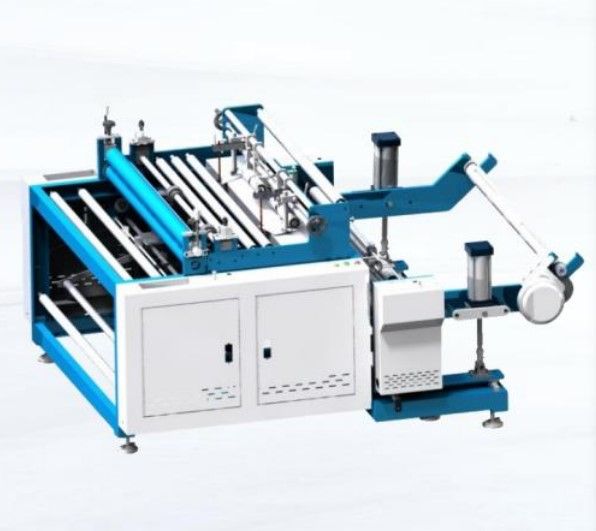

Узел подачи
| Электродвигатели | |
| AC двигатель для размотки | 1 шт. (0,75 кВт) |
| Двигатель (синхронный) для управления полотном | 1 шт. (110 Вт) |
| Пневмоцилиндры | |
| 1. Пневмоцилиндр автоматической загрузки рулона | 2 шт. |
| 2. Пневмоцилиндр поворотного рычага | 2 шт. |
| 3. Пневмоцилиндр запайки горловины пакета | 2 шт. |
| Система контроля натяжения и EPC | |
| Магнитный порошковый контроллер натяжения | 1 шт. (5 кг) |
| Блок EPC (для управления направлением полотна) | 1 шт. |
| Пневматический вал | |
| Размоточный вал (ось с воздушным торможением) | 1 шт. (⌀3″ / ⌀76 мм, длина: 1350 мм) |
| Система ультразвуковой запайки горловины | |
| Генератор ультразвука и волновод для запайки горловины | 2 комплекта (Китайский бренд, 1500 Вт, 20 кГц, ход волновода: 70 мм) |
| Ультразвуковая запаечная система (всего) | 2 комплекта |
| Круглая запаечная оснастка (форма запайки изготавливается на заказ) | — |

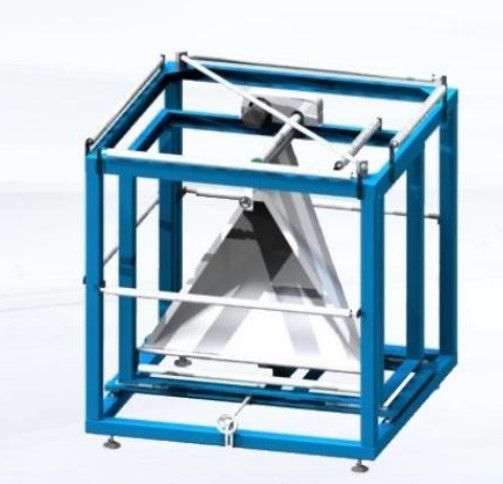

Узел складывания материала
| Двигатель для складывания материала (помощь при подаче) | Двигатель постоянного тока (DC), 500 Вт |
| Двигатель для ручной правки полотна | Синхронный двигатель, 90 Вт |

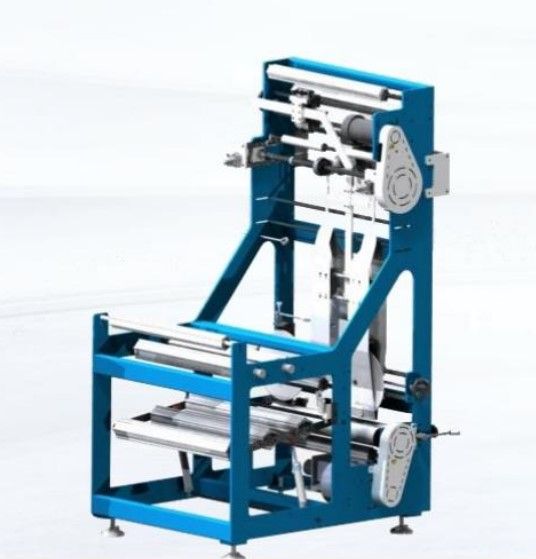

Узел формирования дна
| Двигатели | 2 шт. |
| Двигатель подачи материала | Асинхронный двигатель (AC), 1,5 кВт |
| Привод запаечной оснастки для пакетов-майка | Двигатель постоянного тока (DC), 500 Вт |
| Пневматическое устройство | |
| Пневматический разъём (вход) для компрессора | — |
| Пневмоцилиндры (всего) | 4 шт. |
| Ультразвуковая запаечная система | |
| Запайка пакетов — ультразвуковая сварка | 1500 Вт, 20 кГц, ход волновода: 70 мм |
| Система ультразвуковой запайки (всего) | 1 комплект |
| Запаечная оснастка (форма запайки изготавливается на заказ) | — |

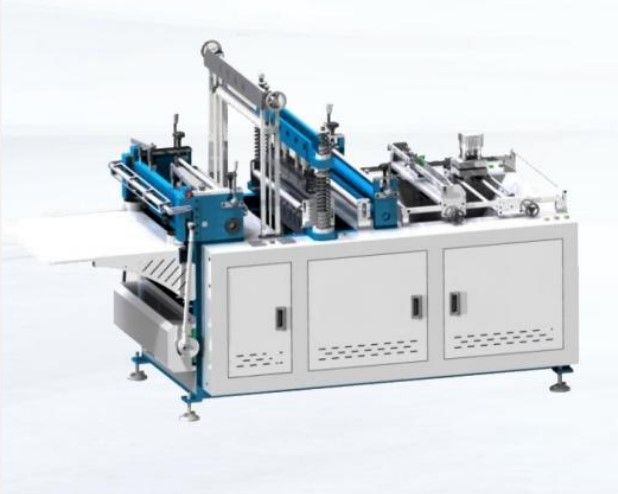

Узел запайки и отрезки пакетов
| Двигатели | 3 шт. |
| Двигатель с редуктором (переменного тока) | 1,5 кВт |
| Пневмоцилиндры | 1 комплект |
| Треугольная перфорация для пакетов типа «коробка» | Пневматическая пробойка |
| Ультразвуковая запаечная система | |
| Запайка пакетов — ультразвуковая сварка | 3000 Вт, 15 кГц, ход волновода: 300 мм |
| Система ультразвуковой запайки (всего) | 2 комплекта |
| Фотоэлектрический датчик | 1 шт. |
| Электростатический нейтрализатор | 1 комплект |
| Режущий нож | 1 комплект |
