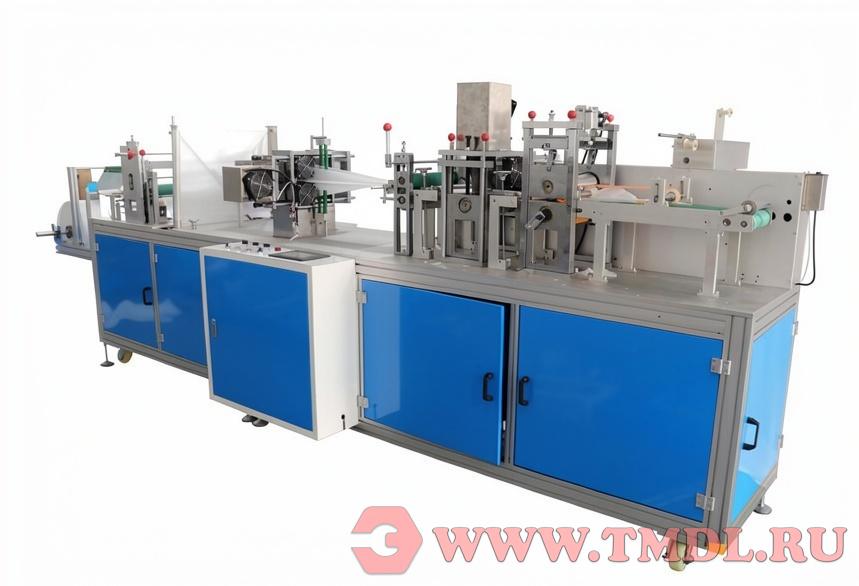

Описание машины:

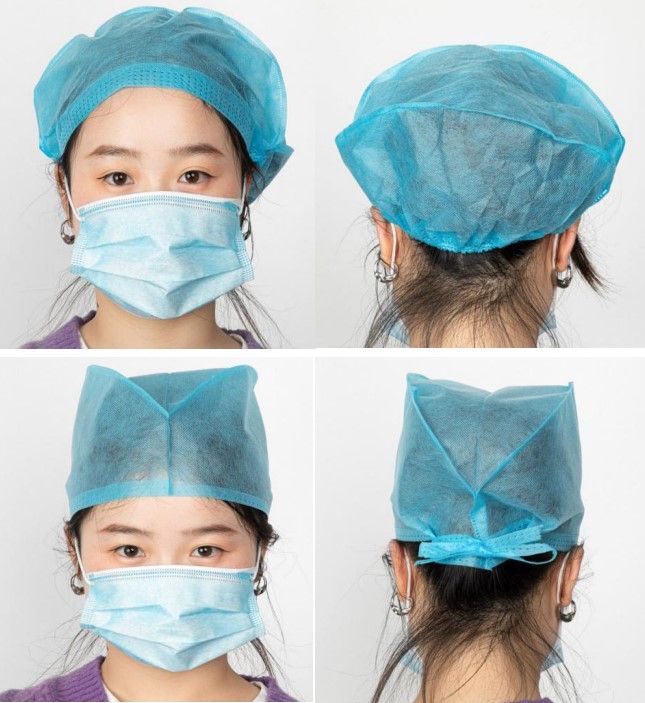

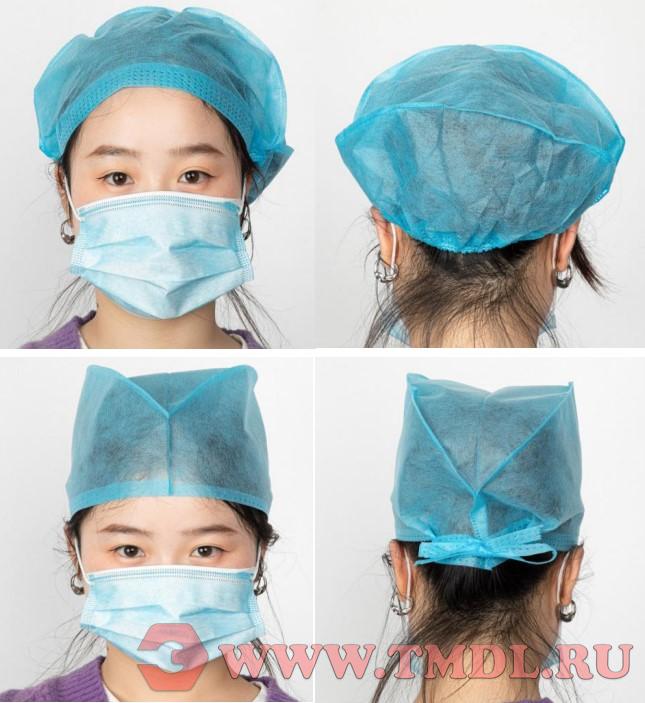

- Машина для изготовления врачебных (хирургических) колпаков использует ультразвуковую сварку для складывания и формования колпака из нетканого материала.
- Для работы достаточно одного человека благодаря человеко-машинному интерфейсу. Встроенное программируемое логическое контроллерное (ПЛК) управление обеспечивает высокую стабильность и низкий уровень отказов. Импортный редукторный тормозной двигатель эффективно снижает процент бракованной продукции.
- Красивая и прочная алюминиевая рама с превосходной антикоррозийной защитой.
- Можно выпускать колпаки разных (характеристик/размеров), заменяя оснастку (форму/пресс-форму).
Технологический процесс (процесс производства):
Подача сырья → Складывание → Ультразвуковая сварка → Формование врачебного колпака → Резка и подача на конвейер (транспортер)
Спецификация материалов:
| № | Материал | Диаметр рулона (мм) | Диаметр втулки (мм) | Ширина (мм) | Толщина (г/м²) | Вес (кг) |
|---|---|---|---|---|---|---|
| 1 | Нетканый материал | 500-600 | Φ76.2 | 520 / 550 | 20-40 г/м² | 20-40 |
Описание структуры основных узлов:
| Узел | Количество |
|---|---|
| Узел подачи материала | 1 шт. |
| Узел складывания и формования | 1 шт. |
| Узел ультразвуковой сварки | 1 шт. |
| Узел резки и конвейерной подачи врачебных колпаков | 1 шт. |
| Компонент (Узел) | Кол-во | Фото |
|---|---|---|

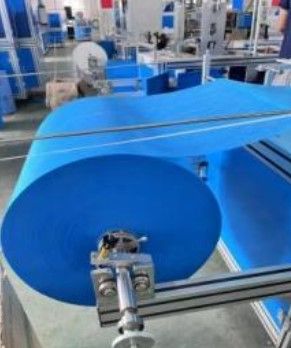

| Узел подачи материала | 1 шт. |
|

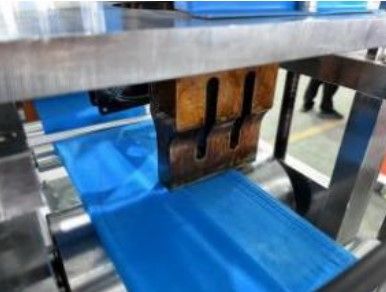

| Ультразвуковой узел подгибки и сварки | 2 шт. |
|

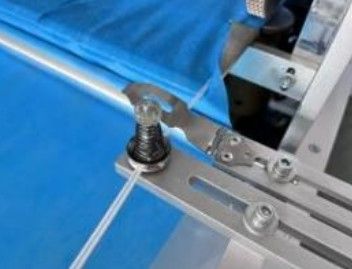

| Узел автосмены материала (прерыватель подачи) | 1 шт. |
|

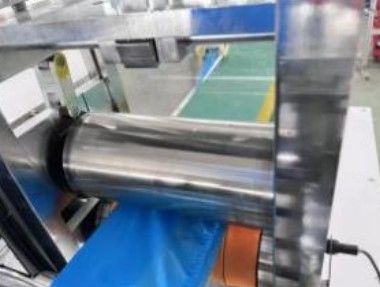

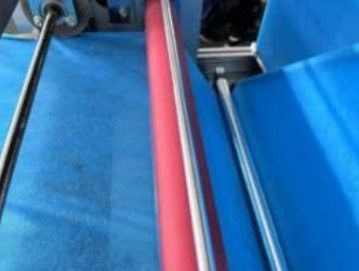

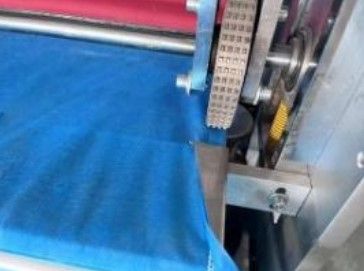

| Тянущий (прижимной) ролик | 1 шт. |
|

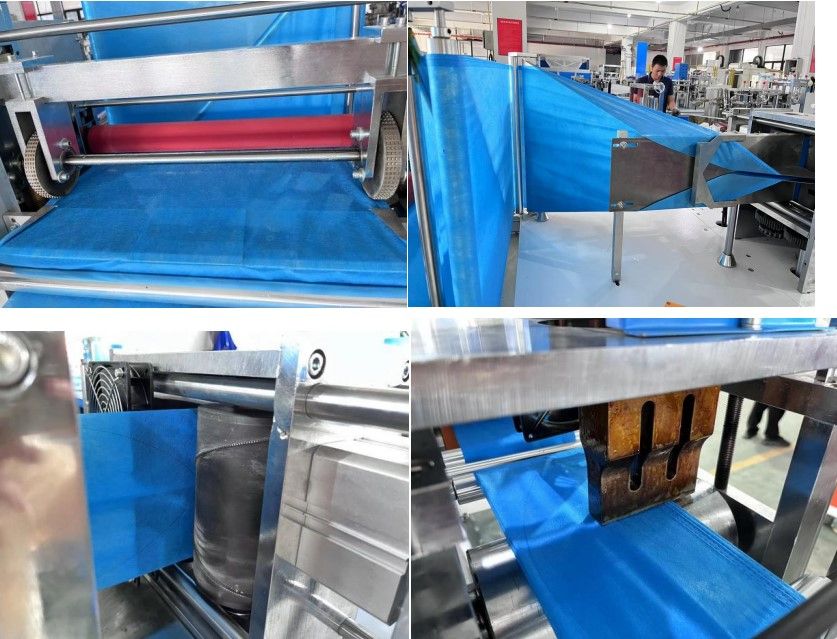

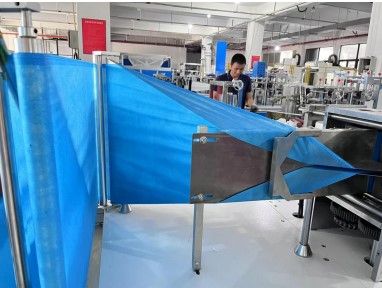

| Устройство складывания и формования | 1 шт. |
|

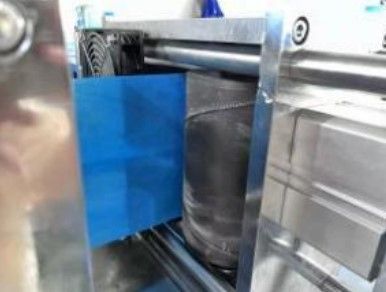

| Устройство ультразвуковой сварки | 1 шт. |
|
| Устройство ультразвуковой герметизации | 1 шт. |
|
| Режущее устройство | 1 шт. |
|

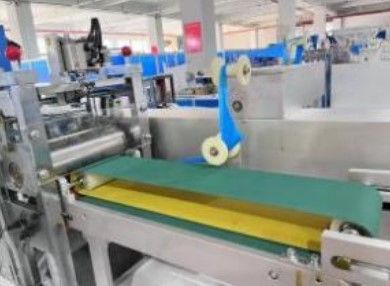

| Конвейер (транспортер) | 1 шт. |
|

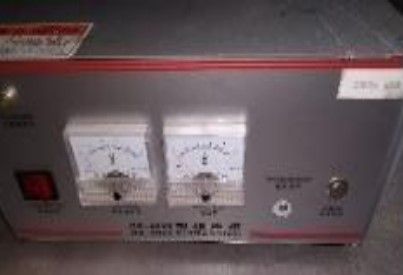

| Ультразвуковой генератор (преобразователь) | 4 шт. |
|
| Импульсный блок питания | 1 шт. |
|

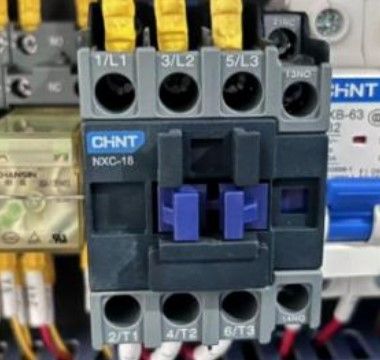

| Контактор | 1 шт. |
|

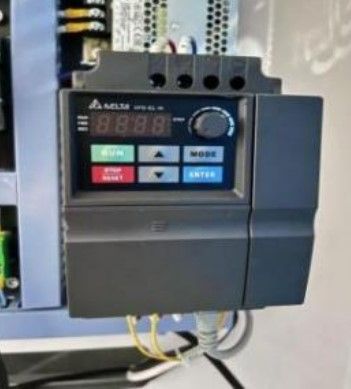

| Преобразователь частоты | 1 шт. |
|

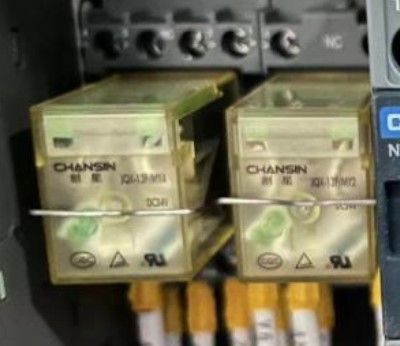

| Реле | 2 шт. |
|

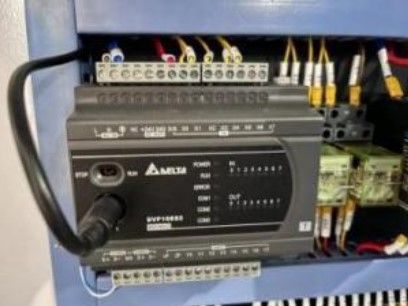

| ПЛК (программируемый логический контроллер) | 1 шт. |
|
