ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

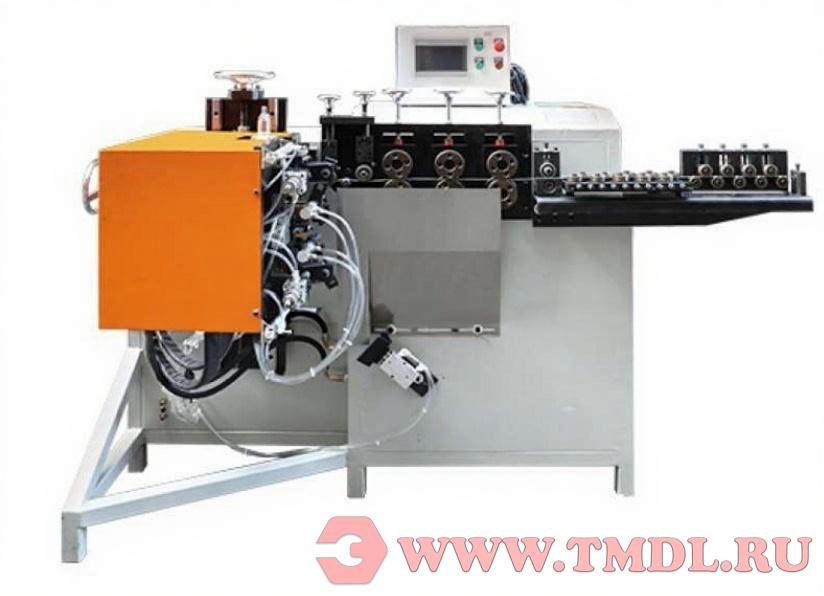

Автоматическая машина для изготовления проволочных колец со стыковой сваркой
Эта автоматическая машина для изготовления колец и сварки включает в себя автоматическую подачу, автоматическую правку, автоматическое формирование колец, автоматическую сварку и автоматическую разгрузку.
Металлическая проволока пройдет через подающие колеса, будет спрессована и выпрямлена, а затем сформировано в кольцо. Режущий нож разрежет проволоку на отрезки определенной длины в соответствии с требуемым диаметром кольца, затем пневматическая рука робота захватит кольцо и установит его в положение сварки, чтобы выполнить сварку. Наконец, пневматическая рука робота снимет кольцо. На этом весь процесс завершается.
|
Входной источник питания |
3 фазы, 380В, 50 Гц |
|
Давление воздуха |
0.6-0.8 МПА |
|
Диаметр проволоки |
2-6 мм |
|
Диаметр колец |
50-600 мм |
|
Допуск на кольцо |
±0.4 мм |
|
Плоскостность сварки |
менее 0,5 мм |
|
Поток охлаждающей воды |
50 л/мин |
|
Габариты |
2150*1400*1600 мм |
|
Вес |
1200 кг |
|
Подачапроволокиосуществляетсясерводвигателем,мощность двигателя |
1.5 кВт |
|
Скорость подачи проволоки |
3-5 м/мин |
|
Резкапроволокиосуществляетсясерводвигателем,мощность двигателя |
1 кВт |
|
Сварочныйтрансформатор |
40 кВА |
ОСОБЕННОСТИ СТАНКА
|
1. Управление с помощью ПЛК и сенсорного экрана |
|
2. Автоматическая подача проволоки |
|
3. Автоматическое выпрямление проволоки |
|
4. Автоматическое формирование колец |
|
5. Автоматическое перемещение (пневматическая рука робота) |
|
6. Автоматическая сварка (питание от сети переменного тока) |
|
7. Автоматическая разгрузка (пневматическая рука робота) |
|
8. Функция звуковой и световой сигнализации: машина подаст сигнал тревоги при отсутствии проволоки, нестабильном питании и т.д. |
|
9. Функция подсчета: можно предварительно задать необходимое количество продукта, при достижении – машина автоматически остановится |
|
10. Функция мониторинга: сенсорный экран будет отслеживать весь процесс выполнения действий и сварочный ток в каждом процессе сварки. Он подаст сигнал тревоги, когда функция мониторинга будет работать неправильно. |
УСЛОВИЯ ПОСТАВКИ
Цена включает пуско-наладочные работы
Доставка 25 дней
Срок производства 30 дней
