Комплектация
| Вырубной станок | 1 шт. |
| Вырубная пресс-форма (75 мм) | 1 шт. |
| Сервосистема привода протяжки (тянущий сервопривод) | 1 компл. |

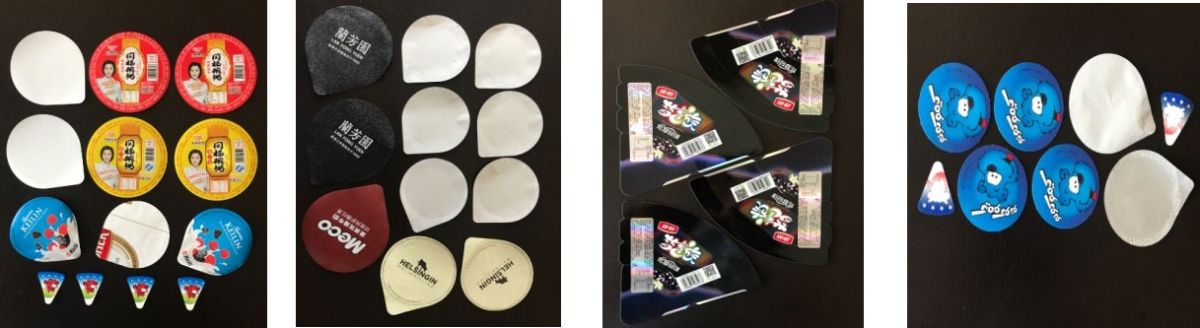

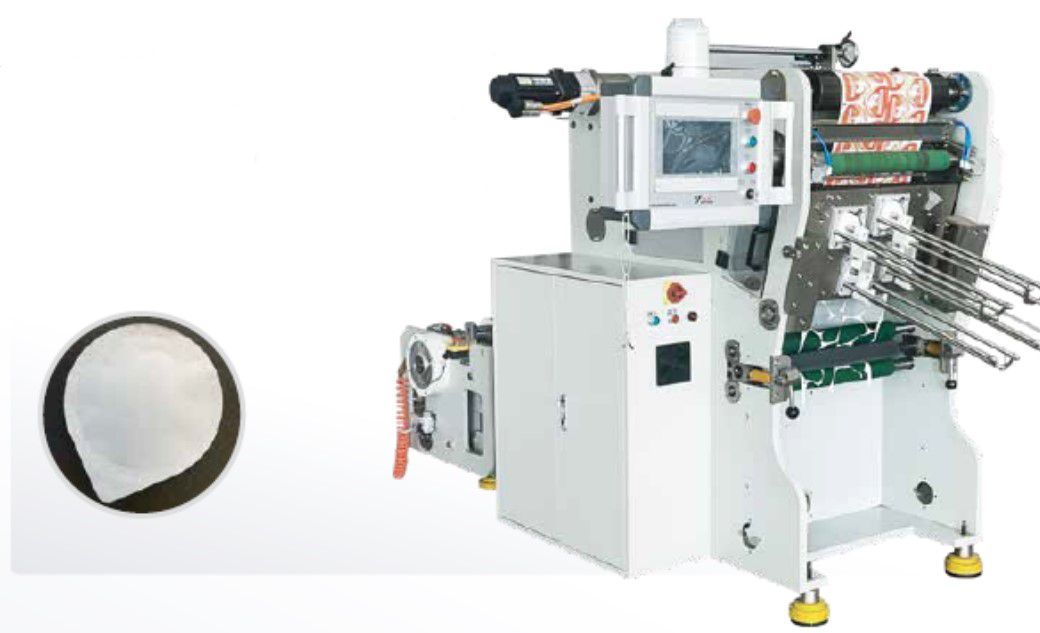

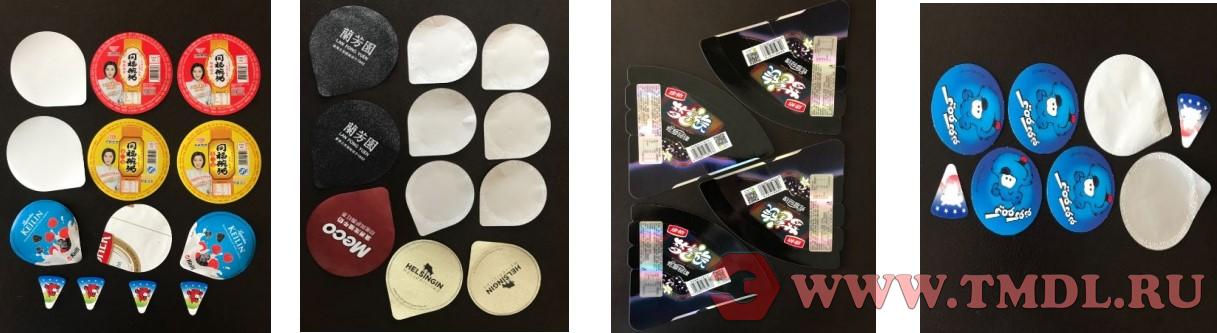

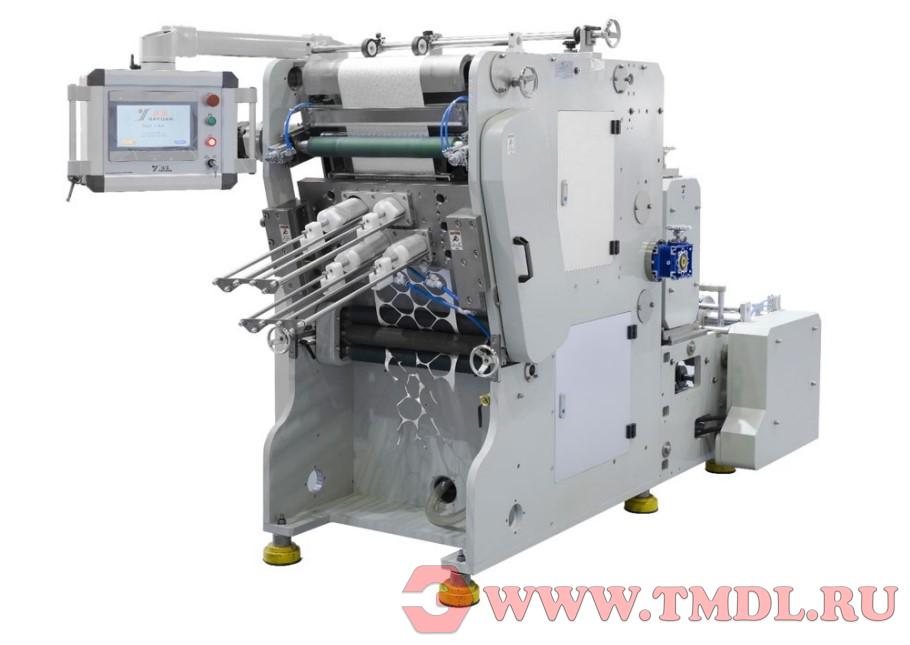

Данная машина позволяет выполнять вырубку алюминиевых или бумажных крышек как с тиснением, так и без него, обеспечивая высокую производительность и отличное качество.
Технические характеристики
| Напряжение питания | 380 В / 50 Гц |
| Мощность | 9 кВт |
| Макс. скорость работы | 400 ходов/мин |
| Макс. диаметр рулона | 600 мм |
| Макс. ширина рулона (полотна) | 520 мм |
| Используемые материалы | Алюминиевая фольга 0,035–0,15 мм; обычная бумага 60–250 г/м²; пленка 0,1–0,3 мм |
| Точность вырубки | ±0,25 мм |
| Макс. площадь вырубки | 490 × 300 мм² |
| Время смены оснастки (инструмента) | Около одного часа |

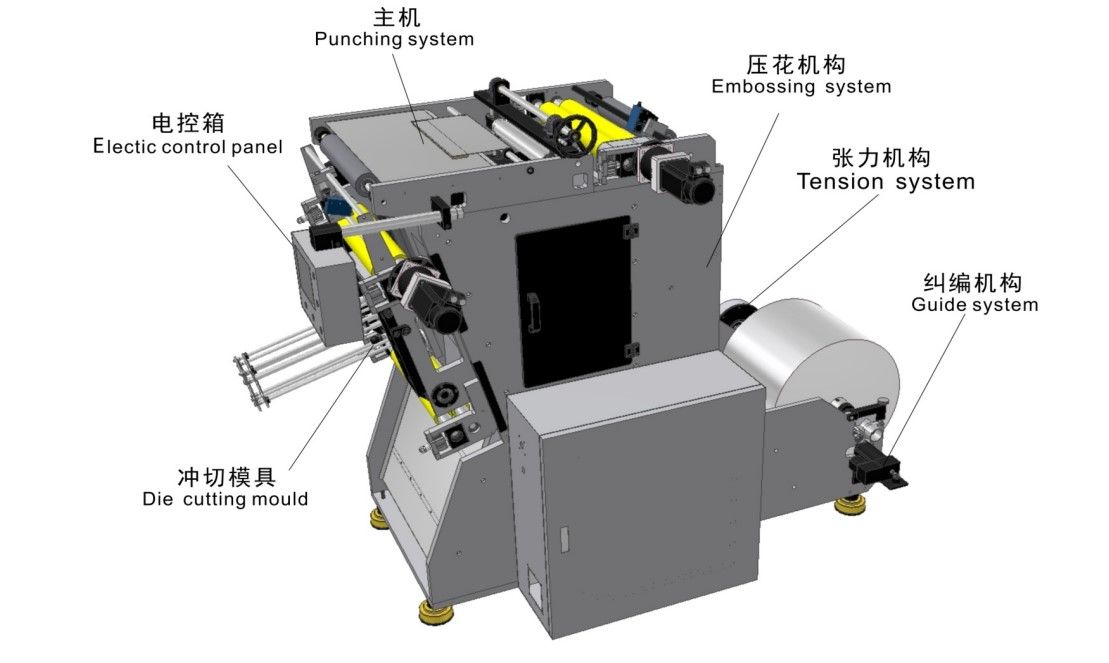

Конфигурация
| Комплектация | Назначение |
|---|---|
| Система центровки полотна | Направляет рулонный материал строго по центру в зону вырубки |
| Система слежения за логотипом | Считывает печатные метки на плёнке/бумаге для точной вырубки по рисунку |
| Система контроля натяжения | Поддерживает постоянное натяжение материала, чтобы он не морщился |
| Система распрямления материала | Убирает загибы и скручивания рулона перед подачей в штамп |
| Вырубной штамп (пресс-форма) | Сменный инструмент для вырубки крышек нужного размера |
| Сервосистема управления Rexroth | Прецизионный привод от Rexroth для точной и плавной работы станка |
Основная комплектация станка
-
Система центровки полотна;
-
Система слежения за печатным логотипом (приводка по метке);
-
Система контроля натяжения материала;
-
Устройство для распрямления (антизагиба) материала;
-
Сервосистема управления Rexroth (производство Германия).
Технические характеристики
Максимальная скорость работы: 400 ходов в минуту.
Максимальный диаметр рулона: 600 мм.
Максимальная ширина полотна: 520 мм.
Используемые материалы: алюминиевая фольга толщиной 0,035–0,15 мм, обычная бумага плотностью 60–250 г/м², пленка толщиной 0,1–0,3 мм.
Допуск совмещения печати с вырубкой: ±0,25 мм.
Максимальная площадь вырубки: 520 × 300 мм.
Время смены оснастки (инструмента): около одного часа.
Напряжение питания: 380 В / 50 Гц, 3 фазы.
Мощность: 9 кВт.
Основные особенности
Вырубной станок отличается высокой эффективностью. Максимальная рабочая скорость составляет 400 ходов в минуту, а готовая продукция автоматически подсчитывается. Оборудование может быть настроено под выпуск крышек различных размеров и форм путем замены пресс-формы (штампа).

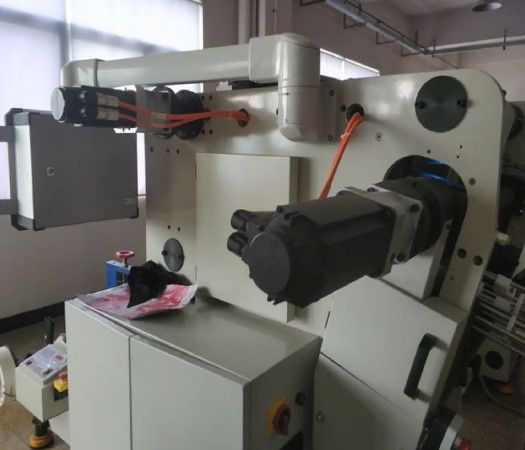

Благодаря использованию двух сервосистем Rexroth для управления подачей материала, обеспечивается более высокая точность и удобство в работе.

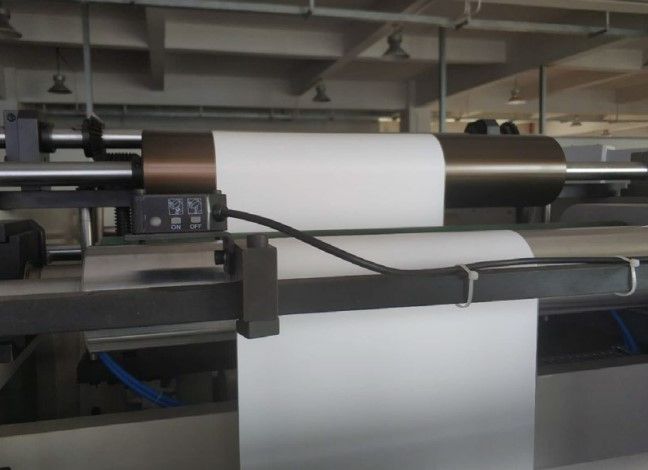

Использование системы слежения по двум регистровым меткам (двум фотодатчикам)

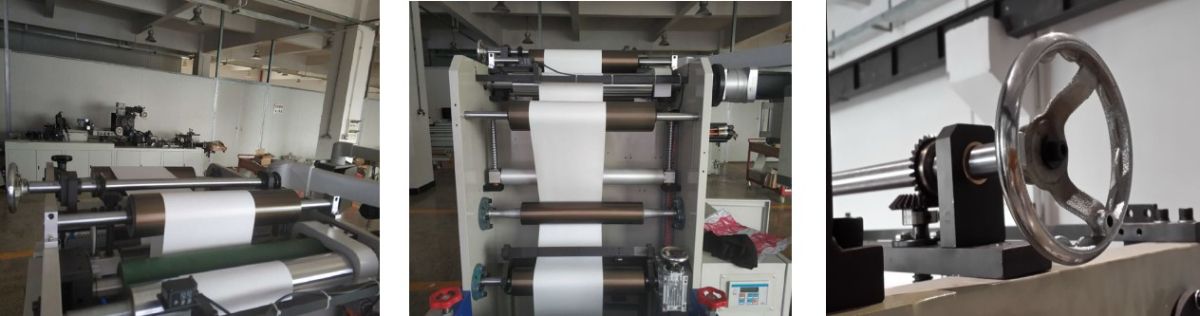

Система центровки (направления) полотна: Вырубной станок оснащен сервоприводной системой коррекции отклонения P6000, которая имеет автоматический, ручной и режим автоматического центрирования.

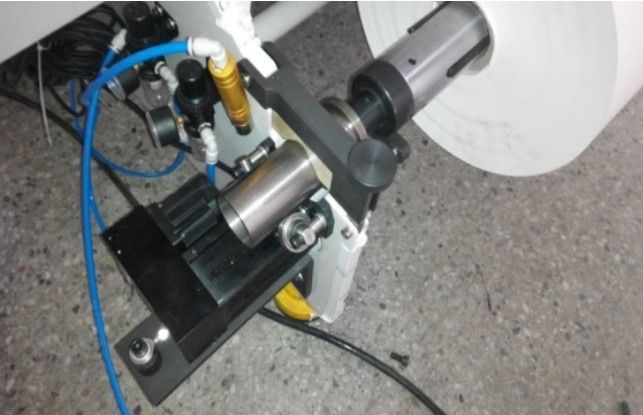

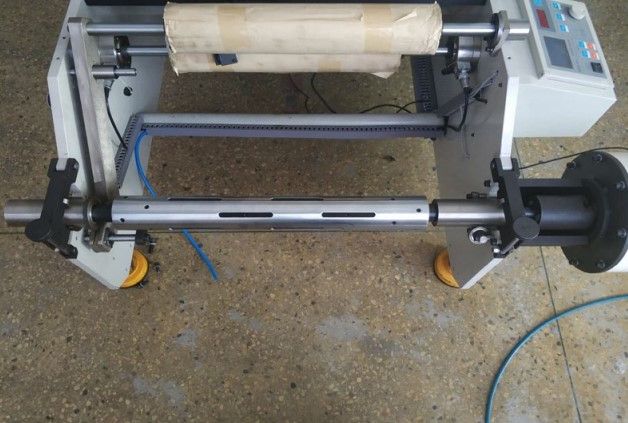

Использование пневматического вала (аэровала) для загрузки и снятия рулона материала делает управление простым и удобным.
Устройство вырубки с фиксированной длиной и танцующие (компенсирующие) валы для натяжения материала.

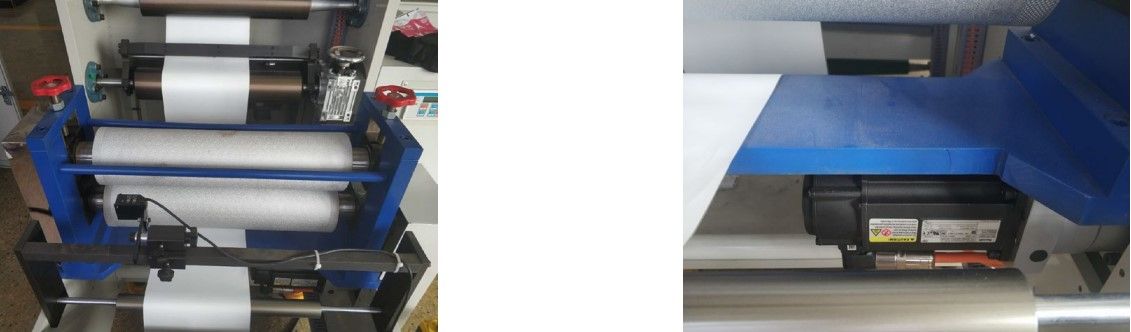

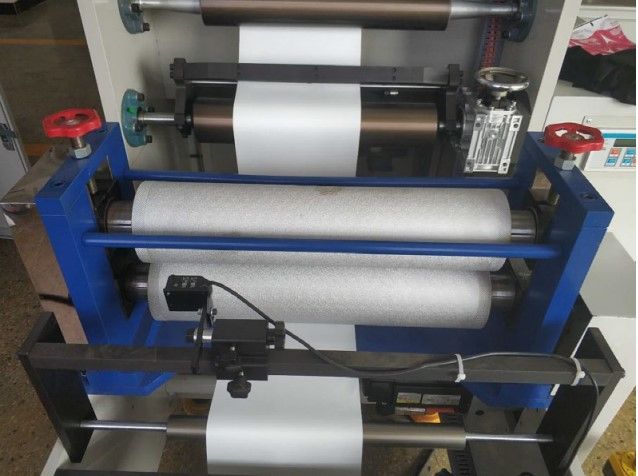

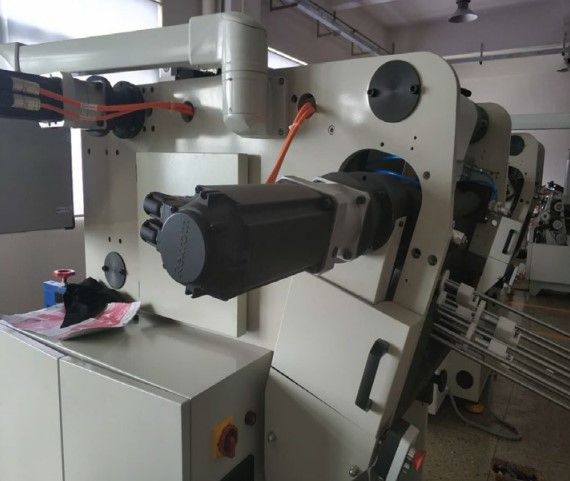

Узел тиснения с сервоприводом управления Rexroth.

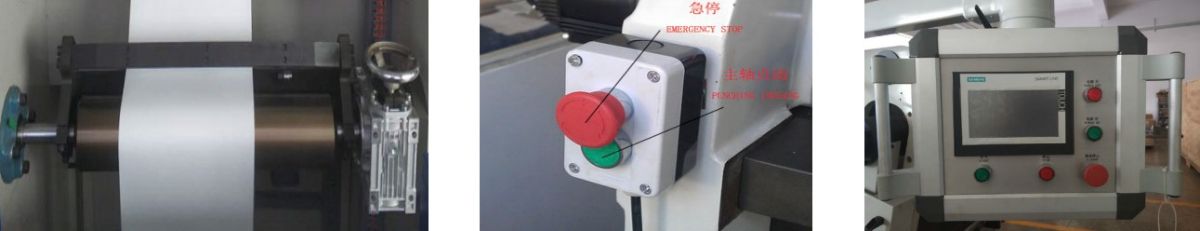

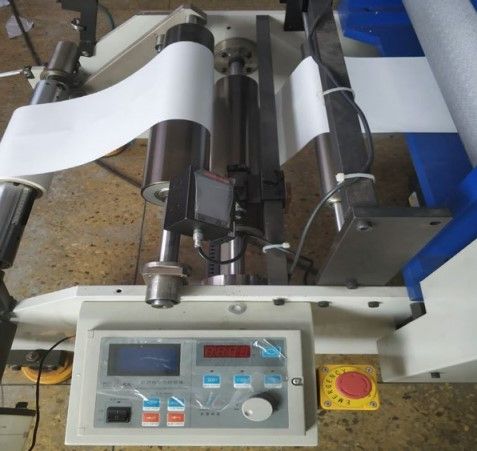

Система распрямления материала (антизагиба), пульт ручного управления и сенсорный экран Siemens.

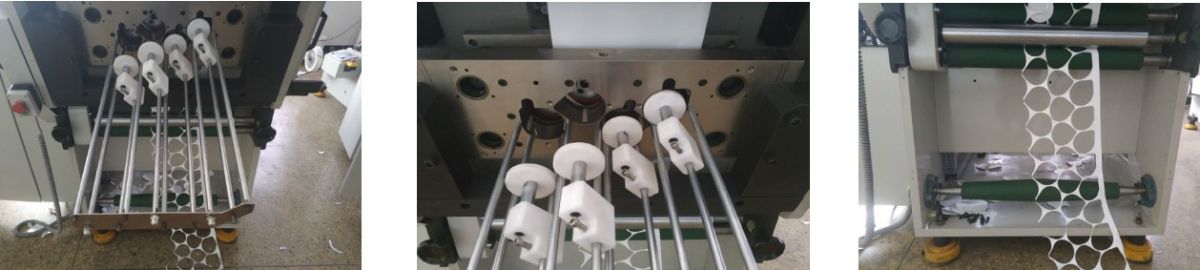

Автоматическая система сбора готовой продукции и устройство удаления отходов (обрезков).

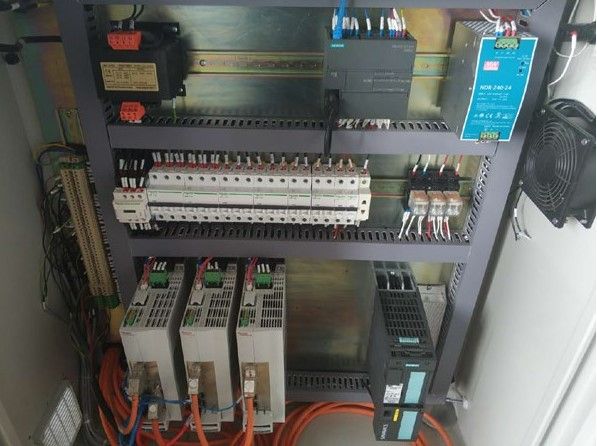

Электрошкаф
