КОМПЛЕКТАЦИЯ
| 1 | Термоформовочная машина для стаканчиков с сервоприводом | 4 колонны, ПЛК и сенсорный экран; зона формования: 760×420×160 мм; три серводвигателя управляют протяжкой листа, прижимом-пуансоном и нижней формой | 1 |
| Вспомогательное оборудование для термоформовочной машины стаканчиков | |||
| 2 | Машина для пробивки отверстий в цветочных горшках с сервоприводом | пробивка отверстий в цветочных горшках | 1 |
| 3 | Винтовой компрессор с осушителем и фильтром | Производительность: 3.6 м³/мин Мощность: 22 кВт | 1 |
| 4 | Ресивер (воздухосборник) | Объем: 1 м³ | 1 |
| 5 | Чиллер для охлаждения воздуха | 15 л.с. (11 кВт) | 1 |
| 6 | Онлайн-дробилка для термоформовочной машины | - | 1 |
| 7 | Пресс-форма для термоформования цветочных горшков | 18 гнезд | 1 |
| 8 | Пресс-форма для пробивки отверстий в цветочных горшках | 18 гнезд | 1 |

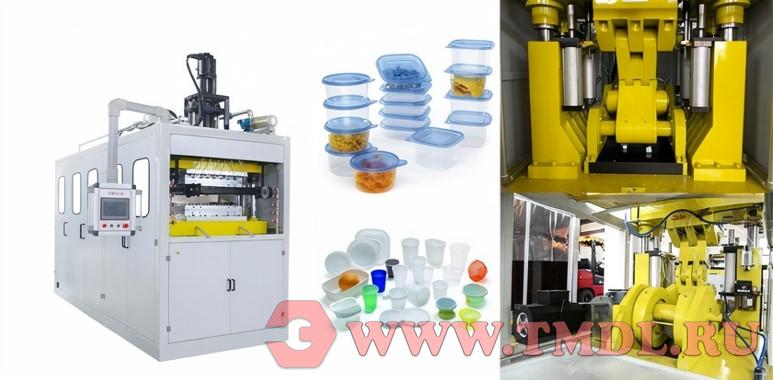

Термоформовочная машина для пластиковых стаканчиков с сервоприводом
Назначение:
Термоформовочная машина для пластиковых стаканчиков с сервоприводом формования листа из PP/HIPS/PET/PVC/PLA в различные виды одноразовых пластиковых стаканчиков, таких как стаканчики для горячих/холодных напитков, стаканчики для мороженого, йогурта, молока, желе, сока и т.д. С использованием различных пресс-форм она также может изготавливать некоторые изделия правильной формы, такие как тарелки, миски, крышки, блюда, коробки и т.п.
Основные характеристики:
- Для фиксации пресс-формы используются четыре колонны.
- Верхняя пресс-форма зафиксирована неподвижно, а нижняя пресс-форма приводится в движение механической системой, которая управляется серводвигателем мощностью 15 кВт. Например, один цикл составляет 180° (половина окружности). 0° означает, что нижняя пресс-форма находится в самом нижнем положении, а 180° — в самом верхнем положении. Наша нижняя пресс-форма может быть остановлена в любом положении (0°–180°) без обязательного опускания в 0° (самое нижнее положение). При изготовлении неглубоких изделий, например, крышек, тарелок и т.п., скорость будет выше.
- Вытяжка пуансонов внутри верхней пресс-формы управляется серводвигателем мощностью 7 кВт.
- Подача листа осуществляется цепью с иглами (пин-чейн). Цепь с иглами управляется серводвигателем мощностью 5 кВт.
- Производственный процесс включает: подачу листа, нагрев, вытяжку пуансонами, формование, вырубку в форме и выдув готовых изделий.
- Машина управляется с помощью ПЛК (программируемого логического контроллера) и сенсорного экрана.
- Механические части машины смазываются автоматически через определенные промежутки времени.
- Температура может быть установлена через ПЛК и сенсорный экран.
| Макс. площадь формования | 760 × 420 мм |
| Пример | Стаканчик 70 мм из PP/PS, 32 гнезда/форму |
| Рабочая скорость | 15-32 циклов/мин (в зависимости от толщины листа, используемого материала и формы изделия) |
| Диапазон толщины листа | 0,20 – 2,0 мм |
| Требуемый материал | PP, GPPS, HIPS, PET, PVC, PLA |
| Макс. ход (расстояние раскрытия форм) | 220 мм |
| Система нагрева (нагрев ИК-керамическими нагревателями) | Верх + низ: 10 шт. × 9 зон + 9 шт. × 9 зон = 171 шт., 800 Вт × 171 = 136,8 кВт |
| Метод контроля температуры | Модуль контроля температуры + твердотельное реле (SSR) |
| Расход воды | 0,5-1,0 м³/ч (рециркуляционная) |
| Расход воздуха | 3,6 м³/мин, 0,6-0,8 МПа |
| Способ подачи листа | Серводвигатель 5 кВт |
| Способ вытяжки пуансоном | Серводвигатель 7 кВт |
| Движение нижней формы | Серводвигатель 15 кВт |
| Приблизительные габариты | 5000 × 1600 × 3000 мм |
| Приблизительный вес | 7500 кг |
Комплектующие
| Компьютерные системы: | ||
| ПЛК (60МТ) |
|
Германия
|
| Сенсорный экран |
|
Германия
|
| Модуль контроля температуры |
|
Тайвань
|
| Твердотельное реле |
|
Совместное предприятие Китай-США
|
| Регулировка давления: | ||
| Пневмоклапаны (2/4) |
|
США
|
| Мини-реле |
|
Япония
|
| Автоматический выключатель / Контактор переменного тока |
|
Франция
|
| Кнопка |
|
Франция
|
| Дополнительно (из нижней части списка): | ||
| Контактор переменного тока |
|
Франция
|
| Литой корпусной автоматический выключатель |
|
Китай
|
| Привод нижней формы: | ||
| Серводвигатель (15 кВт) |
|
Китай
|
| Подача листа (5 кВт серводвигатель) |
|
|
| Вытяжка пуансоном (7 кВт серводвигатель) |
|
|
Подробная информация о термоформовочной машине для стаканчиков
эСкорость движения нижней формы можно регулировать, и вы можете остановить нижнюю форму в любом положении.
Образцы
Термоформовочные молды
Мы изготовим пресс-формы в соответствии с вашими образцами или чертежами.
Опциональное оборудование
| 1 | Винтовой компрессор |
|
Производительность: 3,6 м³/мин Мощность двигателя: 22 кВт Рабочее давление: 0,8 МПа Вес: 675 кг Габариты: 1,15 × 0,95 × 1,43 м Примечание: данная машина специально используется для подачи воздуха для оборудования. |
| 2 | Воздушный ресивер (бак) |
|
Объем воздуха: 1 м³ Габариты: 1,05 × 1,05 × 2,4 м Примечание: данное устройство используется для хранения воздуха, работает вместе с компрессором. |
| 3 | Воздушный чиллер на 15 л.с. (11 кВт) |
|
Мощность компрессора: 6,9 кВт × 2 Холодопроизводительность: 37 800 ккал/ч Водяной бак: 150 л Мощность водяного насоса: 1,5 кВт Габариты: 1,5 × 0,805 × 1,630 м Примечание: данное устройство специально используется для охлаждения пресс-формы. |
Онлайн-дробилка для термоформовочной машины
| Мощность основного двигателя | 11 кВт |
| Частота вращения (ротора) | 600–900 об/мин |
| Мощность двигателя подачи материала | 4 кВт |
| Мощность тягового двигателя | 1,5 кВт |
| Частота вращения (тягового двигателя) | 20–300 об/мин (регулируется) |
| Количество неподвижных ножей | 4 шт. |
| Количество роторных ножей | 6 шт. |
| Размер дробильной камеры | 850×330 мм |
| Толщина листа | 0,2–2 мм |
| Максимальная производительность дробления | 450–700 кг/час |
| Материал ножей | DC53 |
| Шумоизоляционный кожух | Плита A3 с акустическим поролоном |
| Рама машины | Листовая сталь A3 толщиной 3 мм |
| Напряжение питания | 380 В / 50 Гц |
| Габариты машины | 1538×1100×1668 мм |
Машина для пробивки отверстий с сервоприводом
Образцы
| Ремень |
|
| Сенсорный экран |
|
| ПЛК |
|
| Редуктор |
Тайвань, Шинпо
|
| Привод движения плиты |
Сервомотор 7,5 кВт, 2 шт.; 1,5 кВт, 1 шт.  |
| Электромагнитный клапан |
|
| Вакуумный генератор | Шэнда (Китай) |
| Блок питания 24 В постоянного тока |
|
| Главный автоматический выключатель |
|
| Реле |
|
| Кнопки и переключатели |
|
| Длина транспортёра | 3 м x ширина 850 мм (длина 3000 мм, ширина 850 мм) |
| Максимальная скорость | 12-15 циклов в минуту |
| Мощность машины | 20 кВт |
| Рабочее давление воздуха | 0,6 МПа |
| Максимальное потребление воздуха | 0,6 м³/мин |
| Габаритные размеры | 4,5 × 1,7 × 2,2 м |
| Вес машины | 6,5 т |
