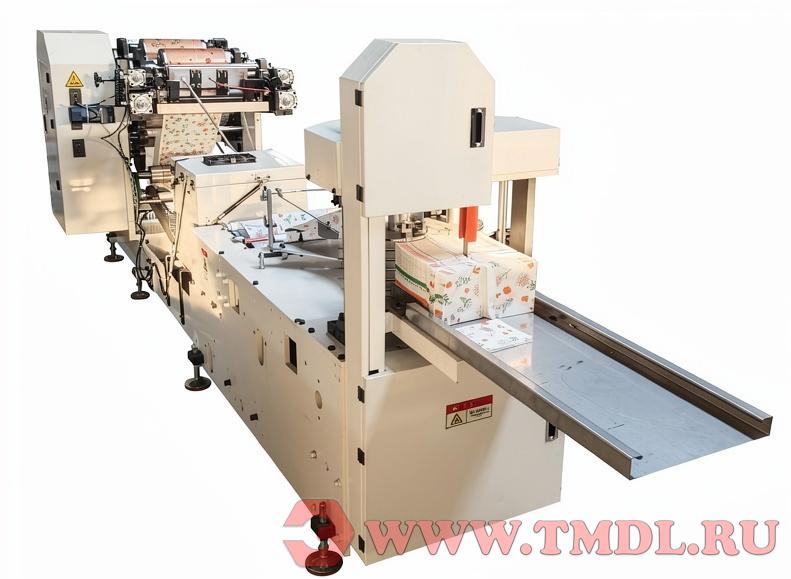

Станок для производства салфеток с 3-х цветной печатью

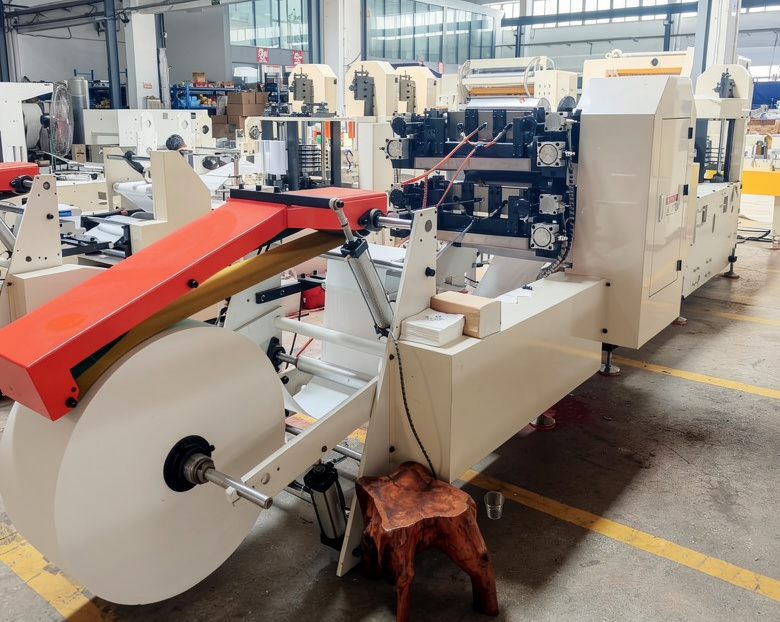

| Разматывающая стойка + устройство направления бумаги | Трёхцветный печатный блок с сушкой (опционально) |
|
|
-
Машина специально разработана для производства бумажных салфеток, относится к высокоскоростным и высококлассным машинам.
-
Система подсчёта: электронная система подсчёта с пропуском, обеспечивает точное количество и удобство упаковки, повышает эффективность.
-
Система управления приводом: использует передовую систему полного привода, эффективно снижает частоту отказов, сокращает затраты на обслуживание машины, вероятность и время ремонта.
-

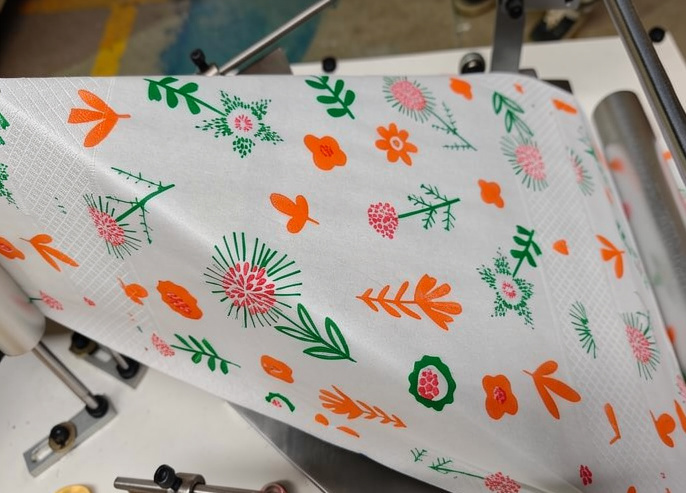

Печатное устройство (опционально): добавляет цвета или узоры на цветные салфетки, придаёт более дорогой вид, доступно 1–3 цвета.
-
Устройство тиснения «сталь по шерсти»: тиснение чёткое, слои не расслаиваются, бумага гладкая, мягкая, высокого качества.
-
Устройство подачи бумажного полотна: уменьшает смещение бумаги в процессе подачи, повышает процент выхода качественной продукции.
-
Защитный кожух: эффективно снижает количество несчастных случаев, уменьшает коэффициент производственного риска.
-
Устройство коррекции: уменьшает смещение основы в процессе подачи, повышает процент выхода годной продукции.
-
Подача из больших рулонов: автоматическая подача, широкий ремень с боковым сжатием.
-
Автоматическое стопообразование: через систему PLC автоматически собирает сложенные салфетки в стопы по заданному количеству, эффективно снижает затраты на ручной труд и повышает производительность.
-
Замедление работы машины при заканчивающемся сырье; остановка при отсутствии материала.
-
Принцип работы: резка основы по заданным размерам; машина в соответствии с заданными параметрами, узорами, выполняет складывание, тиснение и автоматическое формирование салфеток, бумажников (карманных салфеток), дорожных (самолётных) салфеток и т.д.
-
Упаковочная линия: через упаковочную линию упаковывает сложенные салфетки в отдельные упаковки или пакеты, эффективно снижая затраты на ручной труд и повышая производительность.
Технические характеристики машины для производства бумажных салфеток
| Спецификация больших рулонов | |
| Плотность | 15–21 г/м² (2 слоя) |
| Диаметр | ≤ 1300 мм |
| Внутренний диаметр втулки | 76,2 мм |
| Ширина большого рулона | ≤ 300 мм |
| Готовый размер салфетки | |
| 1/4 складывания | Размер в развёрнутом виде: 300 × 300 мм |
| Размер в сложенном виде: 150 × 150 мм | |
| Рабочая скорость машины | 1000–1200 листов/мин |
| Способ управления |
a. Программное управление Siemens PLC b. Частотное регулирование скорости |
| Мощность основного двигателя | 7,5 кВт |
| Давление сжатого воздуха | ≥ 0,5 МПа |
| Расход сжатого воздуха | ≤ 1 м³/мин |
| Электропитание | 380 В, 50 Гц, трёхфазное |
| Обнаружение обрыва/отсутствия материала | Система определения обрыва материала; машина останавливается при заканчивании сырья |
| Режим защиты | Все основные узлы трансмиссии защищены защитными кожухами |
| Габариты машины | 7 × 2,5 × 1,8 м (Д × Ш × В) |
| Вес машины | 2500 кг/комплект |
Секция складывающей головки
| Режим привода | Зубчатый ремень и шестерни |
| Зазор между складывающими валами | Регулируемый |
| Зазор между подающими валами | Фиксированный |
| Привод подающих ремней | Синхронный ремень |
| Регулировка ширины бумаги | Винтовая регулировка с функцией коррекции края |
| Режим защиты | Защитные кожухи на основных узлах трансмиссии |
| Система смазки | Централизованная подача масла, электрическое заполнение |
Вывод бумаги и ленточная пила
| Способ резки бумаги | Кольцевое ленточное полотно 3200 мм (импортное из Японии) |
| Материал стола приёма бумаги | Нержавеющая сталь |
| Способ заточки | Ручная регулировка, пневматическая заточка с отсосом |
| Материал шлифовального круга | Чашечный белый корунд |
| Балансировка шкива ленточной пилы | Динамическая параллельная ± 10 г |
| Регулировка натяжения и наклона ленточного полотна | Регулируется |
| Режим привода | Клиновой ремень |
| Мощность двигателя | 0,75 кВт × 2 шт. |
Секция тиснения
| Режим привода | Зубчатый ремень и шестерни |
| Регулировка зазора | Пневматическое прижатие цилиндра, позиционная регулировка |
| Рыхлительный вал (размыкающий ролик) | Дуговой стальной ролик с регулируемым углом |
| Тип тиснильного вала | Стальной вал по шерстяному валу или стальной вал по резиновому валу |
| Конструкция тиснения | Режим левого и правого сжатия, возможен демонтаж |
| Нагревательный блок тиснения | Может быть добавлен (опционально) |
| Система смазки | Централизованная подача масла, электрическое заполнение |
| Режим привода (трансмиссии) | Клиновой ремень |
Секция продольной резки
| Способ резки | Верхний нож с пневматическим прижатием. Нижний нож зафиксирован с двойными кромками, возможна замена |
| Режим защиты | Основные узлы трансмиссии защищены защитными кожухами; на входе подачи установлена защитная сталь и предусмотрена блокировка |
Секция печати (опционально)
| Способ печати | Закрытый чернильный картридж, контроль постоянного количества чернил при останове. Передача чернил через керамический анилоксовый вал |
| Точность печати | При удлинении материала менее 10% точность совмещения красок готового изделия составляет ± 0,5 мм |
| Очистка чернильной ёмкости | Внутренняя (пневматическая) и автоматическая конвекционная очистка |
| Конструкция печатного узла | Плитная конструкция, толщина плиты 40 мм, режим печати с одним валом (однобарная соосная печать) |
| Привод | Синхронный зубчатый ремень и зубчатая передача |
| Система сушки | Включена (предусмотрена) |
| Режим защиты | Защитные кожухи на основных узлах трансмиссии |
Секция разматывающих стоек
| Способ подачи бумаги | Подача плоским ремнём шириной 200 мм, пневматическое прижатие цилиндра |
| Способ загрузки бумаги | Ручная электрическая подача с помощью подъёмника |
| Максимальный диаметр большого рулона | ≤ 1450 мм |
| Давление сжатого воздуха | ≥ 0,5 МПа |
| Расход сжатого воздуха | < 1 м³/мин |
| Регулировка натяжения | Включая плавающую штангу: ручная настройка параметров, система автоматической точной регулировки натяжения |
| Привод направления | Независимый привод от двигателя, направление может быть прямым или обратным |
КОМПЛЕКТАЦИЯ
Полностью автоматическая машина для производства бумажных салфеток с 3-цветным печатным блоком
| 1 |
Высокоскоростная машина для производства бумажных салфеток 1. Одноярусная машина 2. Макс. ширина большого рулона: 300 мм, диаметр 1500 мм 3. Количество стоек для больших рулонов: 1 4. Готовый размер салфетки: 300 × 300 мм, сложенный размер 150 × 150 мм 5. Способ складывания: 1/4 6. Скорость машины: 1000–1200 шт./мин 7. В комплекте: полный блок тиснения (сталь по шерсти) 8. В комплекте: устройство автоматического направления бумажного полотна 9. Автоматическая система подсчёта, автоматическое стопообразование 10. Программируемый контроллер Siemens, независимый привод от двигателя и частотное регулирование |
1 компл. |
| 2 |
Трёхцветный печатный блок 1. Ракельная система очистки 2. Закрытый чернильный картридж, контроль постоянного количества чернил при останове. Узел передачи чернил через керамический анилоксовый вал 3. В комплекте: блок функции сушки 4. Система подачи чернил с циркуляционным насосом |
1 компл. |
