Используемые комплектующие
| № | Наименование | Марка |
|---|---|---|
| 1 | Двигатель | Тайвань TECO |
| 2 | Силовой выключатель (автомат) | Корея KACON |
| 3 | Подшипники | C&U |
| 4 | Режущий инструмент (нож) | Япония SKD11 (сталь) |
| 6 | Роликовая опора (колесо) | YX-200 |
| 7 | Датчик | Германия LEUZE |
| 8 | Низковольтная аппаратура | Schneider |

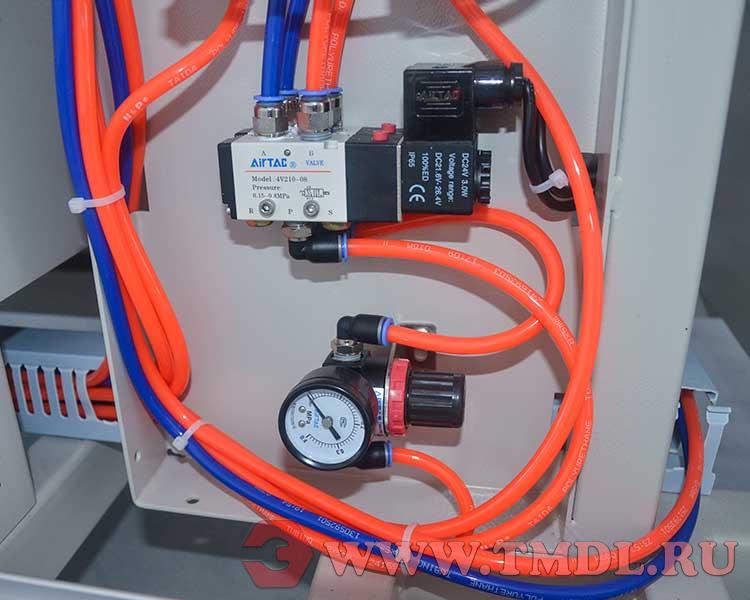

| 9 | Пневматические компоненты | AIRTAC |
| 10 | ПЛК (контроллер) | Германия Siemens |
| 11 | Сенсорная панель | Германия Siemens |
| 12 | Преобразователь частоты | Япония Mitsubishi |
Детали машины

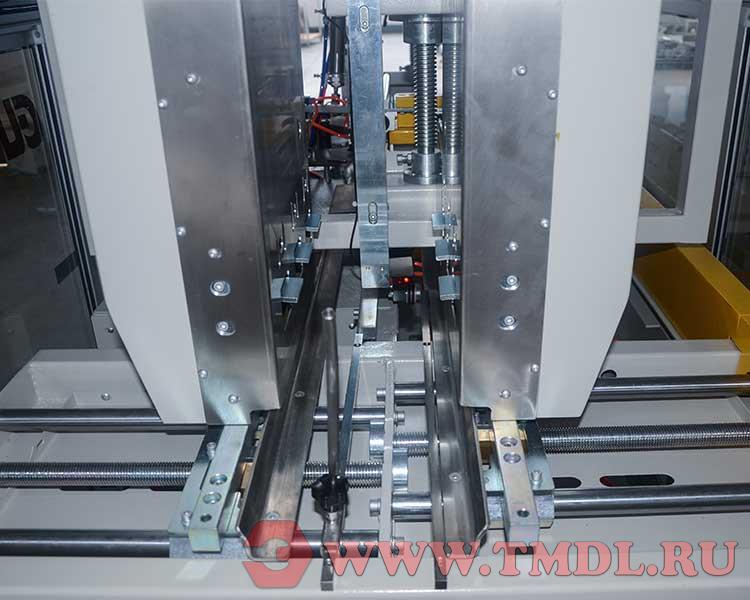

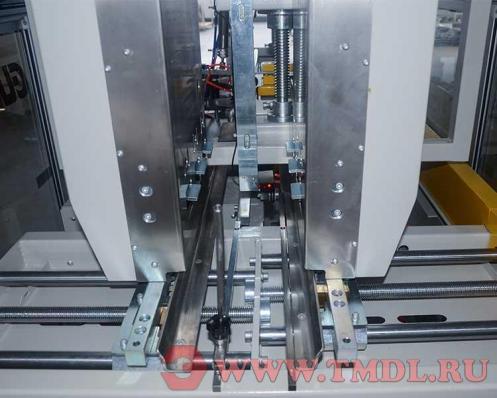

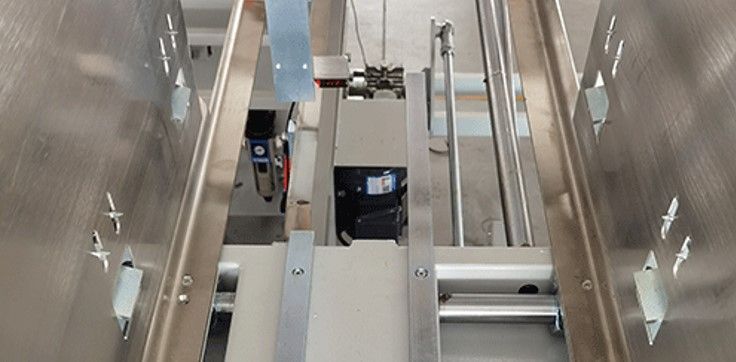

Механизм двойной поддержки коробки
Принята конструкция механизма поддержки коробки. По сравнению с традиционным методом вставки штифтов, обеспечивается большая несущая способность для картонного материала, а захват коробки становится более стабильным. Временное хранение коробки может достигать 600 мм.

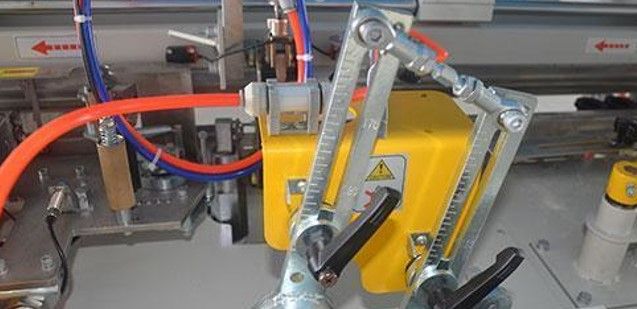

Механизм загибки клапанов (створок)
Принята конструкция механизма загибки передних и задних клапанов с двойным шарнирным рычагом и двойным качающимся рычагом. Коробка формируется быстро, раскрытие происходит плавно, а процент успешного формирования коробки высок.

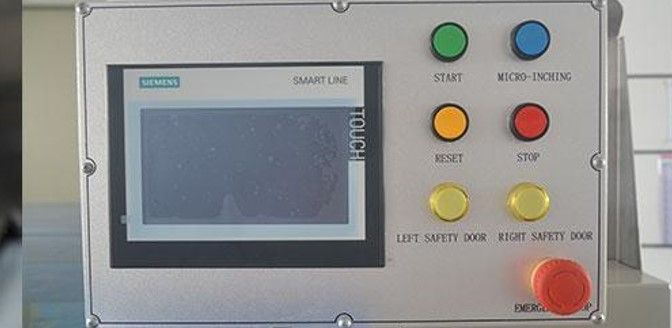

Человеко-машинный интерфейс
Выбран сенсорный экран Siemens и лаконичный интерфейс управления, который прост и понятен, что удобно для оператора при вводе данных и настройке.
Дисковый мультипликатор крутящего момента
Поскольку картонные коробки для электронной коммерции легкие и небольшие, механизм вакуумных присосок использует конструкцию дискового мультипликатора крутящего момента, что удобно для захвата коробок и требует меньше усилий для повышения эффективности быстрого формирования коробок.

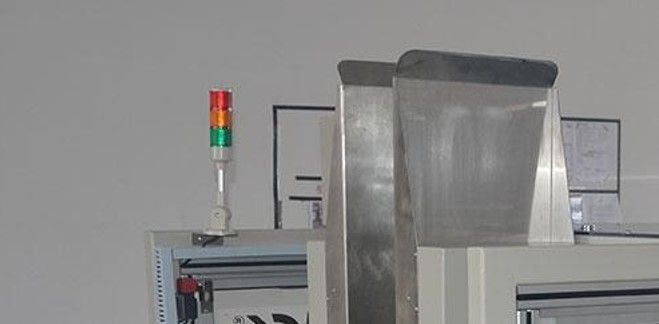

Функция аварийного оповещения
Оснащена функцией сигнализации об отсутствии ленты и картона: при отсутствии материала срабатывает автоматическое напоминание, что удобно для оператора, чтобы своевременно добавить материал.

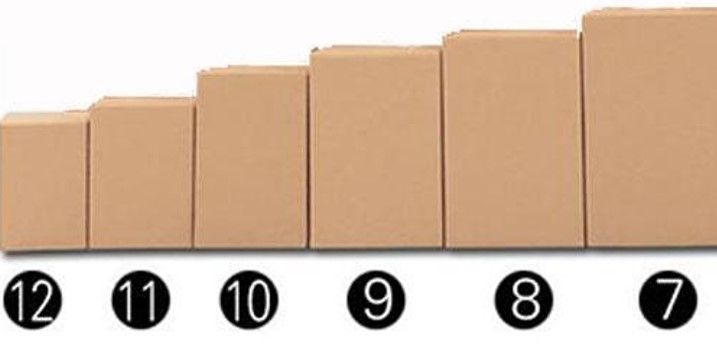

Поддержка формирования коробок различных типоразмеров
Максимальный размер коробки: 280 мм × 200 мм × 200 мм.
Технические характеристики
| Требования к картону | Качество картона должно быть хорошим, должна быть глубокая биговка (сгиб) |
| Направление подачи картона | Машина с подачей справа налево — для правого картона (коробка выходит отпечатком вверх); машина с подачей слева направо — для левого картона (коробка выходит отпечатком вверх). Направление подачи машины и картона указано в прилагаемом файле |
| Скорость производства | 15–20 коробок/мин |
| Накопитель картона (вместимость) | Около 60 шт. (600 мм) |
| Стандартный размер картона (мм) / размер по заказу | Д 130–280 × Ш 80–200 × В 80–200 мм. Самый большой и самый маленький размеры не могут использоваться одновременно; соотношение длины, ширины и высоты картона должно быть подходящим (только для справки) |
| Электропитание | 220 В, 50 Гц, 1 фаза, 1000 Вт |
| Давление сжатого воздуха | 6–8 кг/см² |
| Расход воздуха | 300 НЛ/мин |
| Ширина клейкой ленты | 48 мм (работает только с 2-дюймовой лентой), перекрытие 50 мм |
| Макс. размер рулона ленты | Макс. внешний диаметр рулона 250 мм, внутренний диаметр втулки 76 мм |
| Высота стола | 900 + 30 мм |
| Направление подачи картона | Справа налево |

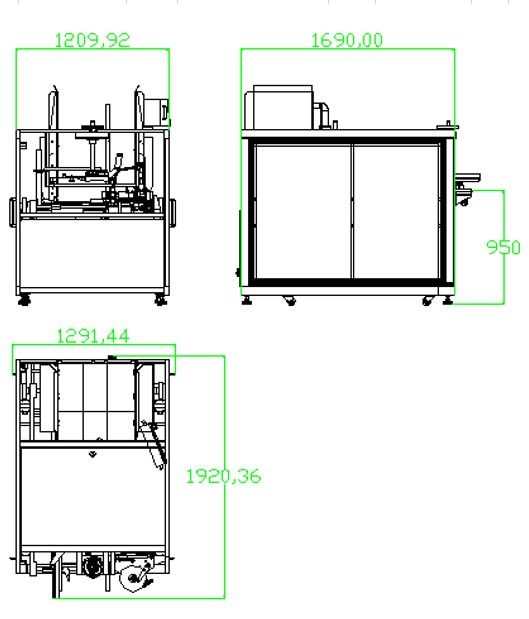

| Приблизительные габариты машины | 1680 × 1210 × 1750 мм |
| Приблизительный вес машины | 720 кг |
