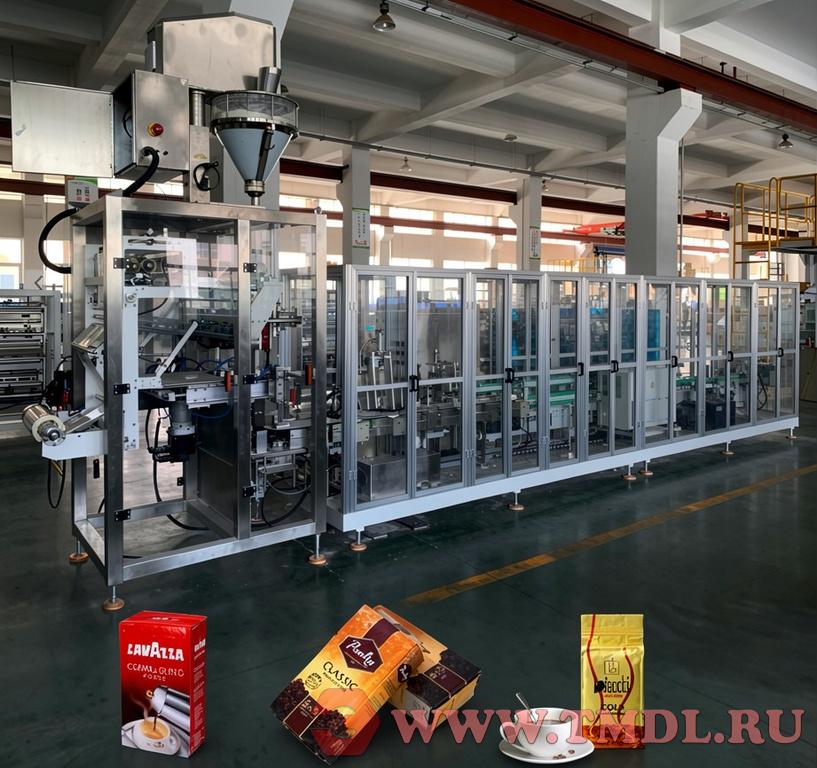

Автоматический вакуумный упаковочный автомат для молотого кофе (брикетная упаковка).
Описание машины:

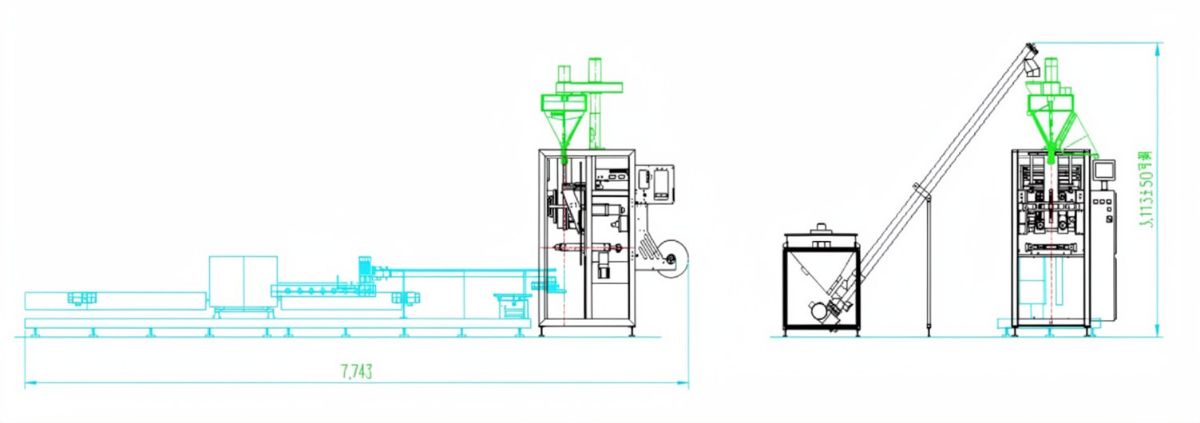

Модель UC500 профессионально предназначена для упаковки продуктов в вакуумном состоянии и в форме брикета (кирпичика). Она работает в комплексе с вертикальной фасовочно-упаковочной машиной, образуя полностью автоматическую линию по производству пакетов. В состав линии входят: шнековый загрузочный конвейер, шнековая дозирующая система, автомат для изготовления пакетов с устройством датирования, а также вакуумная машина для формования брикетов.

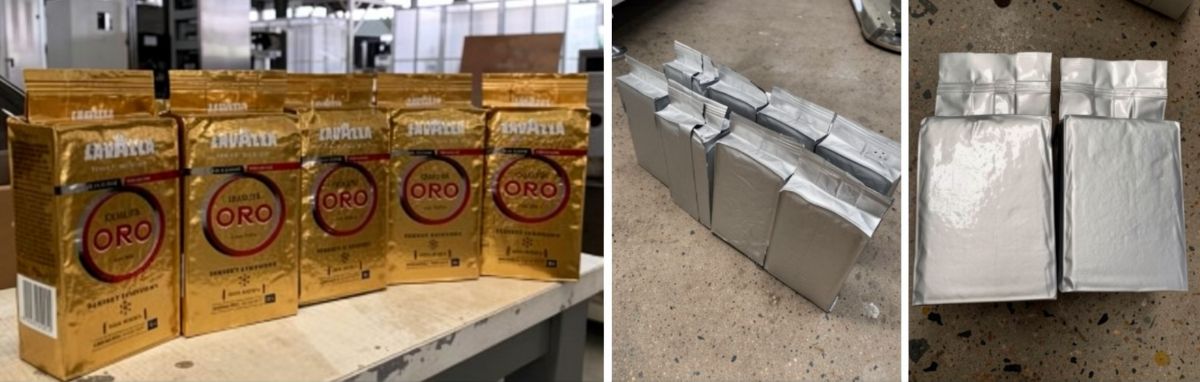

Упаковочные пакеты отличаются высоким качеством запайки, длительным сроком хранения продукта и привлекательным внешним видом. Передовые технологические процессы — вибрация, прессование, переформование, вакуумирование, запайка, отрезка, выравнивание, транспортировка и другие основные операции — обеспечивают красивую форму пакетов и оптимальную степень вакуума.
Технические особенности:
1. Данная машина объединяет в себе функции изготовления пакета, дозирования (фасовки), печати, формования, вакуумирования, запайки, вырубки (перфорации) и подсчета готовой продукции.
2. Для протяжки пленки используется сервопривод с автоматической коррекцией отклонения. Для поперечной запайки могут применяться два типа привода — пневматический (цилиндровый) и сервопривод (для удобства выбора заказчиком в зависимости от условий эксплуатации). Также предусмотрено два типа механизма продольной запайки: центральная (срединная) запайка и плоскостной (плиточный) прижим (пользователь может выбрать вариант в зависимости от типа материала и рулона пленки).
3. Машина обладает высоким качеством герметизации швов и способна удовлетворять требованиям заказчика.
4. Все электрические и управляющие компоненты используют отечественные и зарубежные бренды с надежной репутацией; интерфейс «человек-машина» (HMI) позволяет как оператору, так и обслуживающему персоналу задавать все необходимые параметры через сенсорный экран.
|
Параметры:

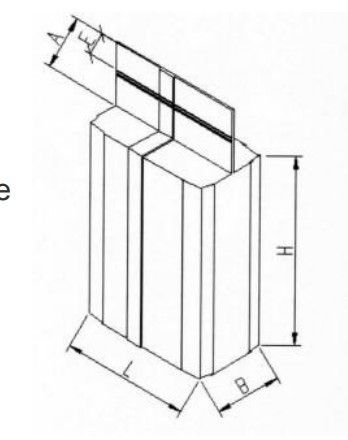

Тип пакета: вакуумный пакет типа «кирпичик» (брикет). |
|

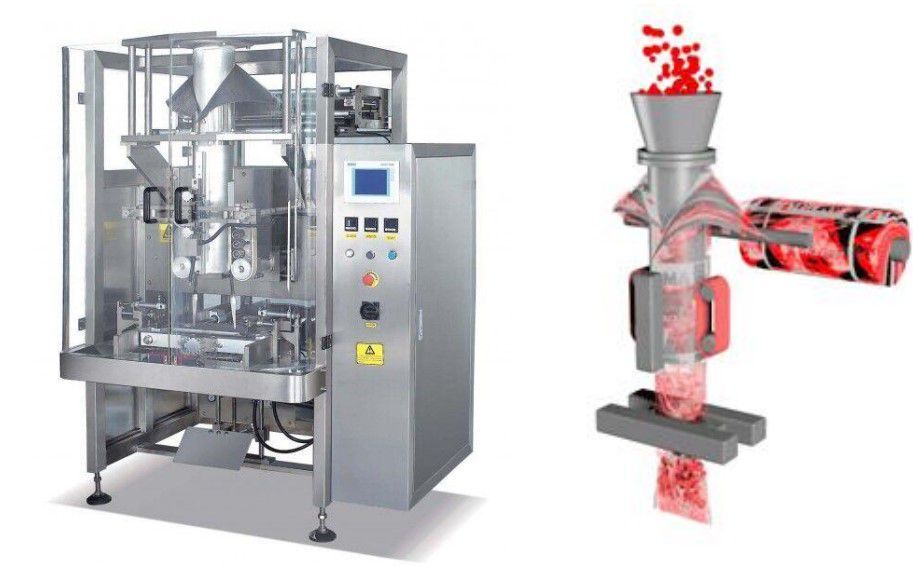

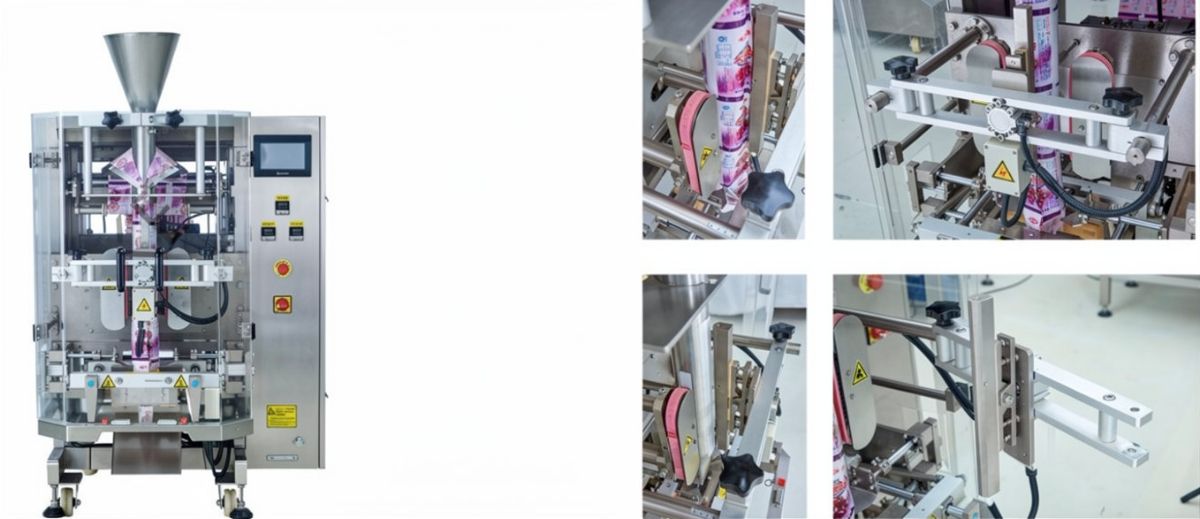

Вертикальная фасовочно-упаковочная машина
Данная машина предназначена для формовки, фасовки и запайки пакетов из рулонной пленки. Основная рама и все детали, контактирующие с продуктом, изготовлены из нержавеющей стали марки 304. Машина оснащена узлами изготовления пакета, отрезки, нанесения кода (даты) и другими функциями.
Подробные параметры:
Масса машины: 1200 кг.
Максимальная ширина пленки: 530 мм.
Наружный диаметр рулона: 500 мм.
Внутренний диаметр втулки: 75 мм.
Электропитание: 380 В / 50–60 Гц.
Упаковочная пленка: ламинированная пленка.

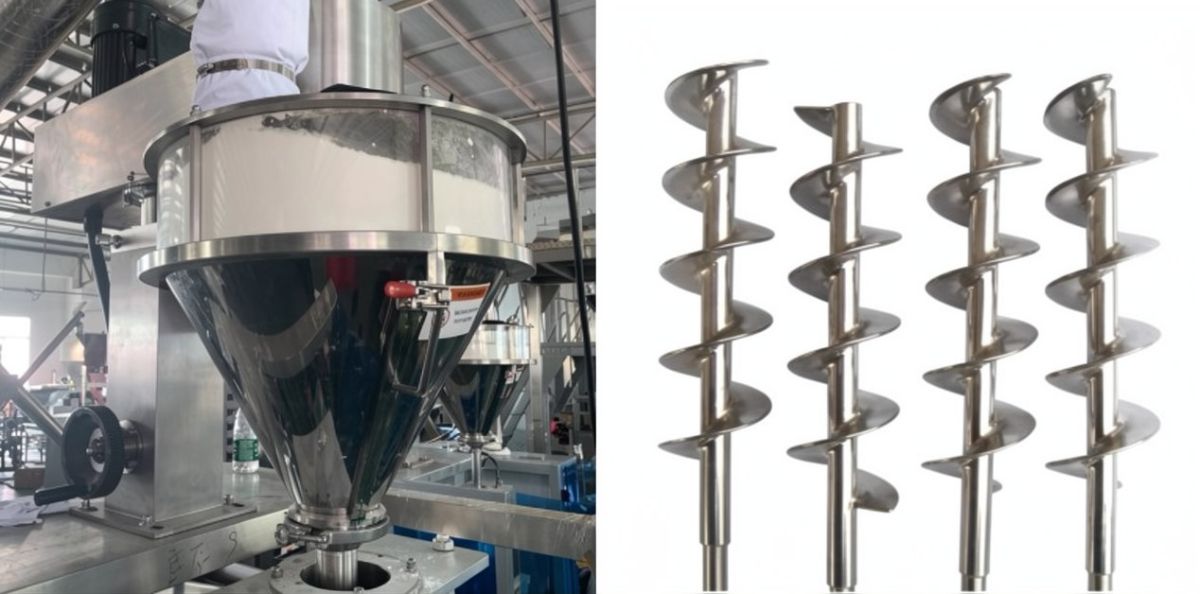

Дозирование порошка — шнековый дозатор (шнековый питатель).
Шнековый дозатор может использоваться в полуавтоматическом режиме для фасовки порошка в пакеты, бутылки, банки и коробки. Также он может быть оснащен вертикальной упаковочной машиной серии VFS для реализации полностью автоматического взвешивания, дозирования и упаковки порошкообразных материалов.
Шнековый элеватор
Бункер объемом 80 литров, изготовленный из нержавеющей стали, оснащен вибрационным питателем и датчиком уровня, обеспечивает автоматическую подачу материала.

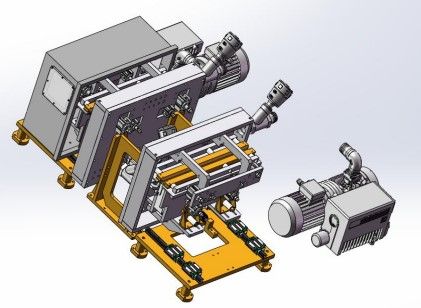

Вакуумная система

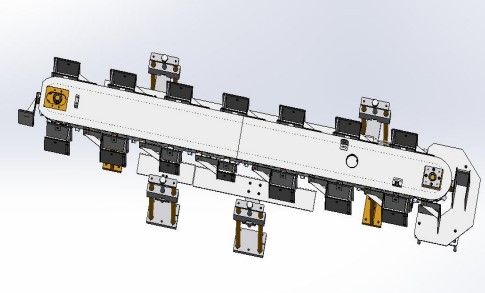

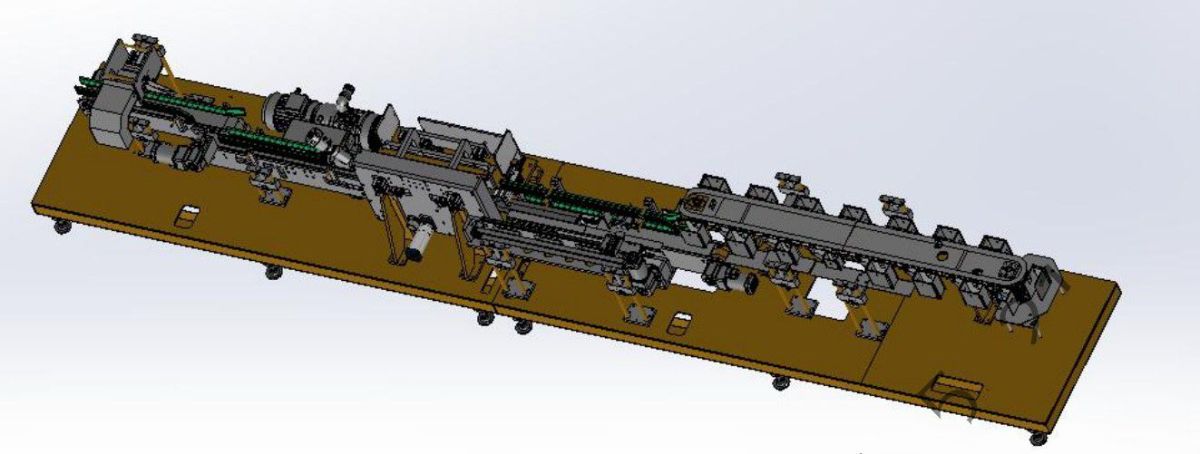

 Линейная машина (линейный автомат) |
 Раскрытие пакета и фасовка |

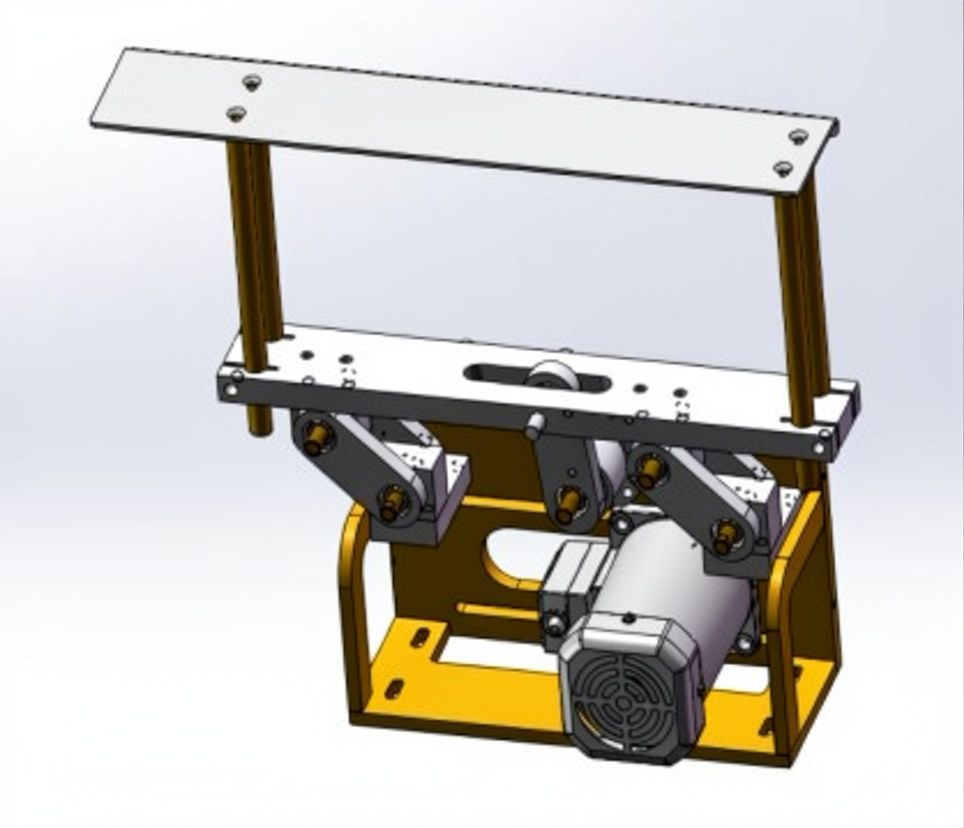

 Вибрация |

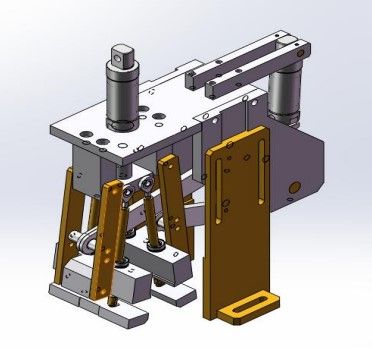

 Формовка М-образных складок |

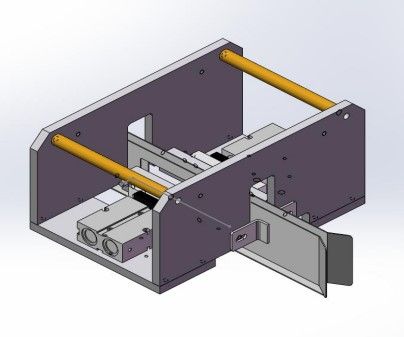

 Предварительная (первичная) запайка |
Вторичное формование боковых граней |
|

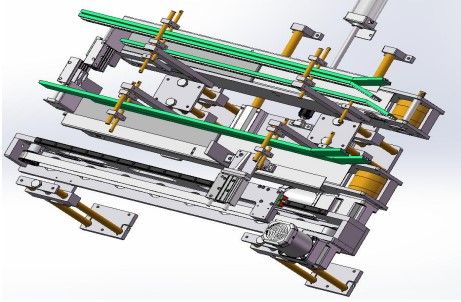

Переходной конвейер |
Вакуумная камера |
Технологический процесс:
Вертикальный механизм подачи пустых пакетов — станция загрузки и выгрузки пакетов (фасовка) — станция вибрации (виброуплотнения) — станция формовки М-образных складок — предварительная запайка — формование граней — подача пакета — вакуумное формование (вакуумирование) — разделение блоков (подрубка) — отрезка пакета — конвейер готовой продукции.
