ОДНОСТАДИЙНАЯ (ОДНОЭТАПНАЯ) ПОЛНОСТЬЮ АВТОМАТИЧЕСКАЯ ЛИТЬЕВАЯ МАШИНА С РАЗДУВОМ И РАСТЯЖЕНИЕМ ПРЕФОРМ, А ТАКЖЕ ФОРМА В КОМПЛЕКТЕ СО ВСПОМОГАТЕЛЬНЫМ ОБОРУДОВАНИЕМ ДЛЯ ПЭТ-БУТЫЛОК (250 мл)
|

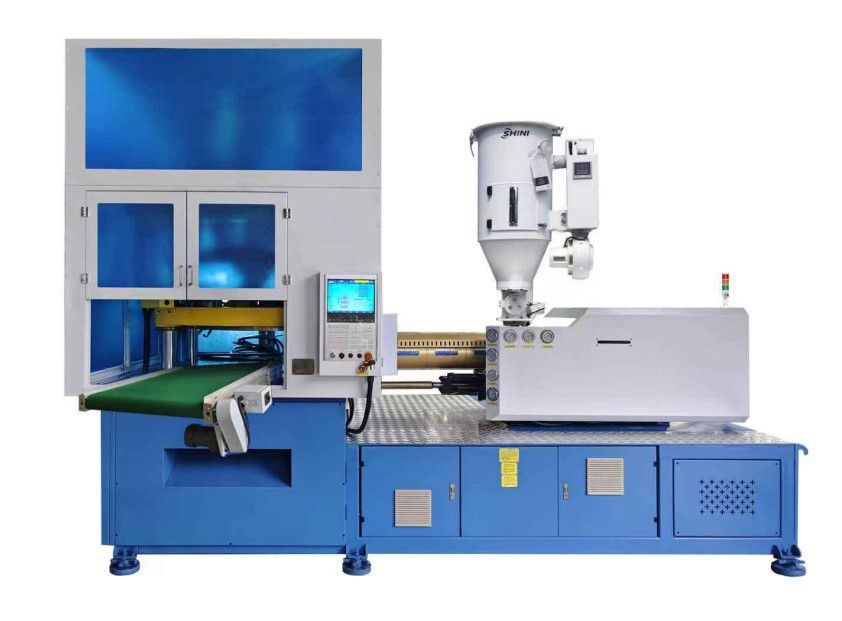

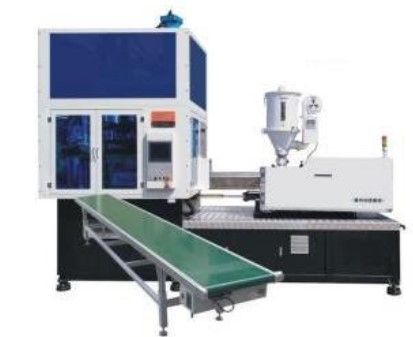

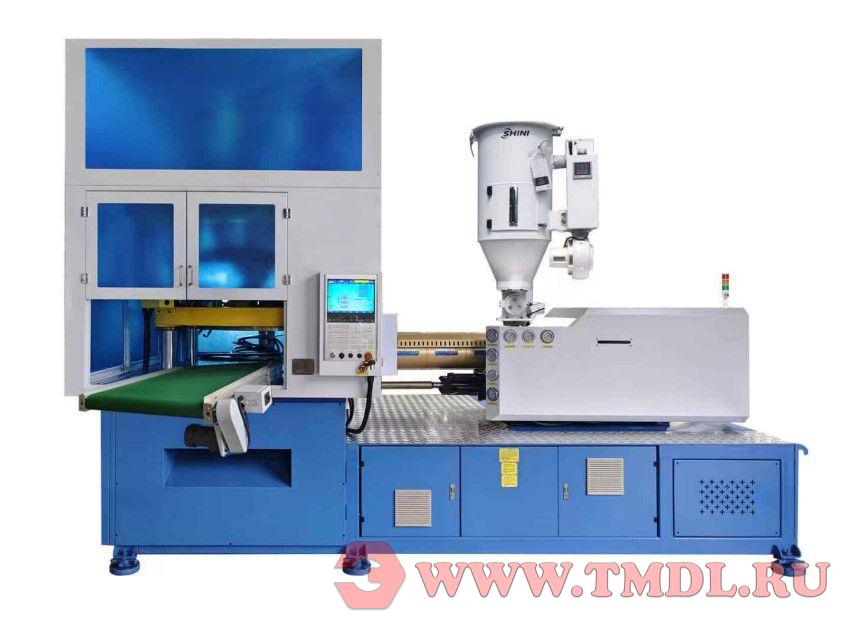

Литьевая машина с раздувом и растяжением преформ |
Напряжение: 380В / 3 фазы / 50 Гц Модель: IS1100A-3 |
1.00 |
|
Бункер-сушилка |
Загрузка: 100 кг смолы Напряжение: 400В / 3 фазы / 50 Гц Модель: SE-100M |
1.00 |
|
Ленточный транспортёр |
Напряжение: 220В / 1 фаза / 50 Гц Длина: 1.5 м |
1.00 |

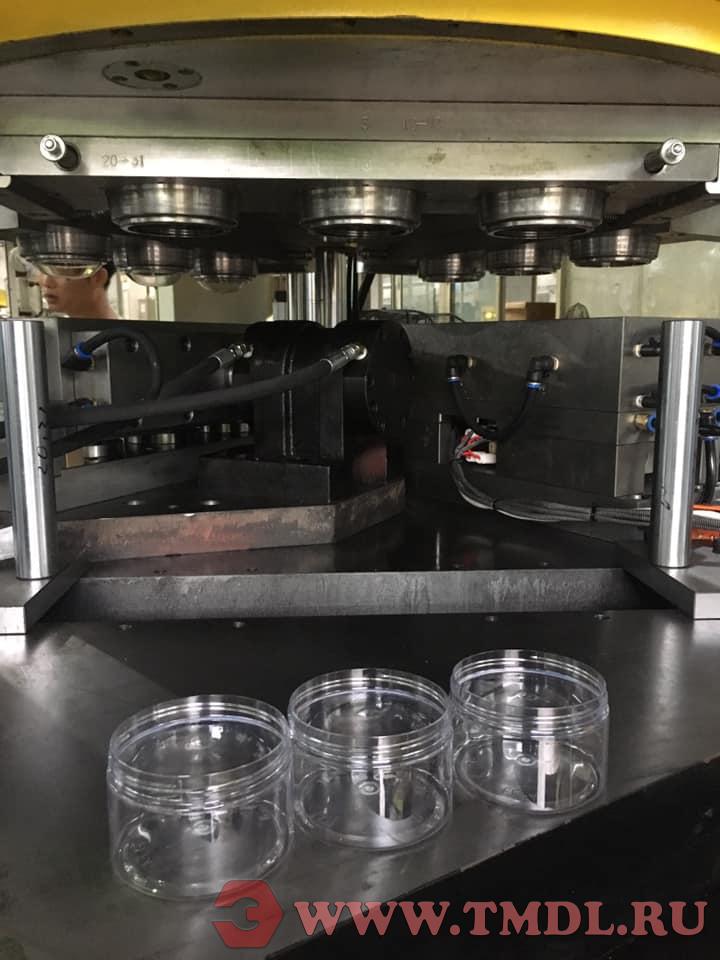

| Пресс-форма для ПЭТ-банок на 3 гнезда |
Время цикла: ≈20-22 сек. Производительность: ≈514 шт./час |
1.00 | |
|
Воздушный компрессор |
2.0 Нм³/мин, 22 кВт, 3.0 МПа Напряжение: 380В / 3 фазы / 50 Гц Модель: 83S-2230 |
1.00 |
|
Воздушный ресивер |
Объем: 1000 л Давление: 30 кгс/см² (≈3.0 МПа) Модель: C-1.0/3.0G |
1.00 |
|
Рефрижераторный осушитель |
Давление: 30 кгс/см² Напряжение: 220В / 1 фаза / 50 Гц Модель: C-30S |
1.00 |
|
Фильтр |
Давление: 30 кгс/см² Модель: C-035QP |
3.00 |
|
Чиллер с воздушным охлаждением |
5 HP Напряжение: 380В / 3 фазы / 50 Гц Модель: C-LF5A-R0 |
1.00 |
|
|
Чиллер с воздушным охлаждением |
10 HP Напряжение: 380В / 3 фазы / 50 Гц Модель: LF10A-2-RO |
1.00 |
|
Автоматический загрузчик бункера |
Напряжение: 220В / 1 фаза / 50 Гц Модель: SA-330 |
1.00 |
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ СТАНКА
Одностадийная (одноэтапная) литьевая машина с раздувом и растяжением
Литьевая часть
| Диаметр шнека | 50 мм |
| Отношение L/D шнека | 24:1 |
| Скорость вращения шнека | 0-150 об/мин |
| Теоретический объем впрыска | 481 см³ |
| Давление впрыска | 176 МПа |
| Макс. гидравлическое давление | 140 кг/см² |
| Фактическое количество впрыска (PS) | 452 г / 16 унций |
| Ход шнека | 245 мм |
Часть смыкания
| Усилие раздувной фиксации | 100 кН |
| Тоннаж смыкания | 600 кН |
| Диаметр колеса (поворотного стола) | 1100 мм |
| Вертикальный ход открывания формы | 570 мм |
Часть раздува
| Максимальное давление раздува | 30 кг |
| Требуемый объем выхлопа | 1 м³ |
Другие части
| Макс. давление насоса | 16 МПа |
| Серводвигатель | 20 кВт |
| Серводвигатель | 18 кВт |
| Электрическая мощность | 12,2 кВт |
| Объем бака | 420 л |
| Габариты станка (Д×Ш×В) | 4,5 м × 1,95 м × 3,45 м |
| Вес станка | 9000 кг |

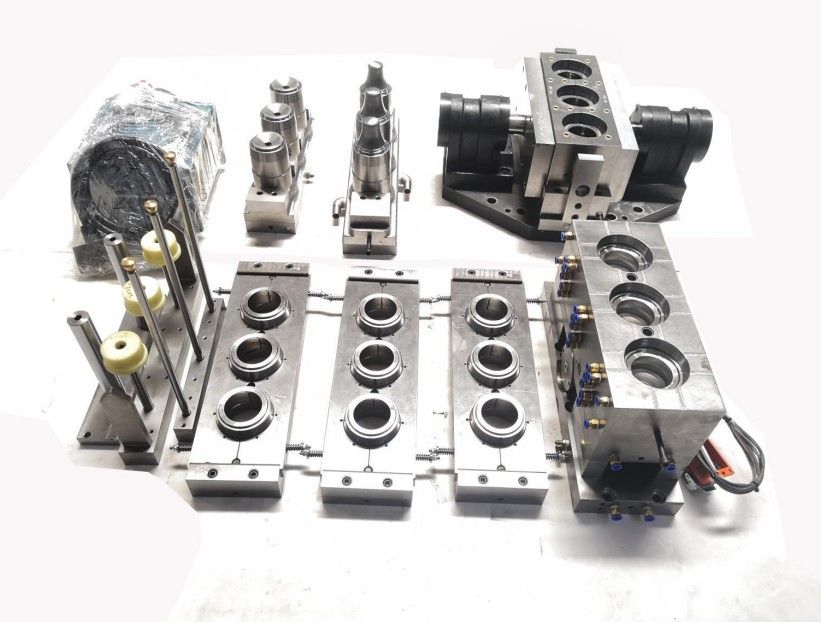

Часть пресс-формы
| Элемент формы | Материал и обработка |
|---|---|
| Материал центрального стержня (инжекционный керн) | S136, термообработка до HRC 48-50 |
| Материал литьевой полости | S136, термообработка до HRC 48-50 |
| Материал формы для раздува | S136, термообработка до HRC 48-50 |

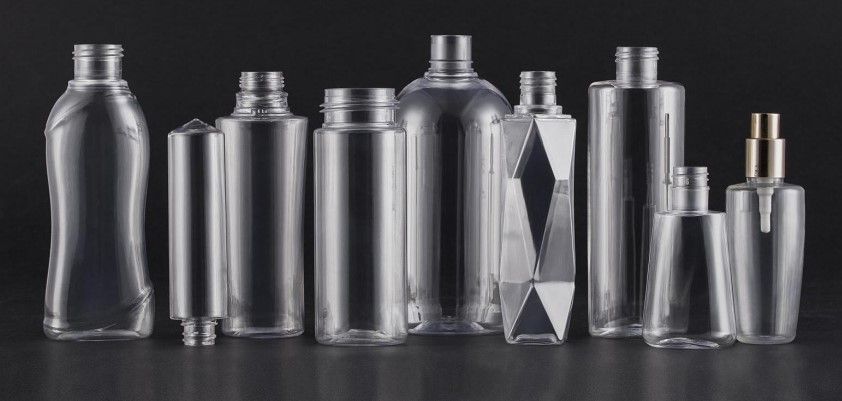

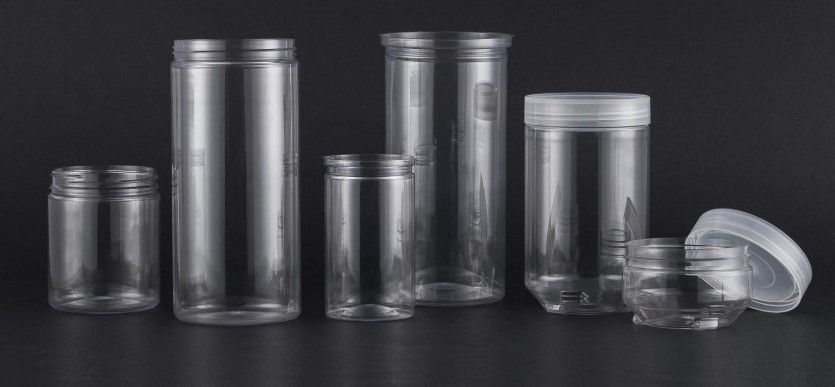

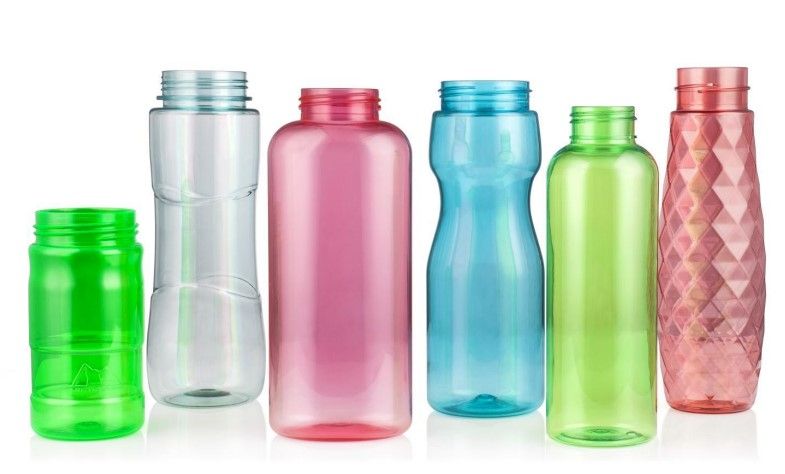

Совместимость с сырьем
| Примечание | Станок подходит для различных видов сырья: PET, PC, PETG, PS, PCTG, TRITAN (не содержит BPA), PMMA |
| Количество гнезд | Макс. объем (Л) | Макс. внешний диаметр горловины (мм) | Макс. внешний диаметр (мм) | Макс. высота (мм) (PET, TRITAN, PETG, PC, PS) | Макс. вес (Г) |
|---|---|---|---|---|---|
| 1 | 2.5 | 140 | 250 | 220 | 300 |
| 2 | 1.5 | 95 | 180 | 220 | 150 |
| 4 | 0.8 | 60 | 120 | 200 | 75 |
| 6 | 0.5 | 50 | 80 | 180 | 50 |
| 8 | 0.4 | 35 | 60 | 160 | 35 |
| 10 | 0.12 | 25 | 38 | 120 | 30 |
| 12 | 0.06 | 20 | 38 | 120 | 25 |
Примечание: Вышеуказанные параметры могут изменяться в зависимости от формы изделия.
Конфигурация
| Наименование комплектующей | Бренд | Страна происхождения |
|---|---|---|
| Масляный насос | Foster | Китай |
| Серводвигатель литьевого стола | Phase | Италия |
| Гидравлический клапан | Yuken | Япония / Китай |
| Уплотнительные детали | SealTech | Китай |
| Пневматические детали | AirTAC | Тайвань (Китай) |
| Основные электронные компоненты | Schneider | Франция |
| Серводвигатель поворотного стола | Inovance | Китай |
| Контроллер (ПК) | Тайвань (Китай) | |
| Редуктор | DINSENSE | Тайвань (Китай) |
| Литьевой стол | SIDAFU | Китай |
